SCS-1-ZBS
Shutter Control Switch (Zigbee)
Einführung
SCS-1-ZBS ist ein ZigBee-Rollladensteuerungsschalter mit drei Tasten, der dafür ausgelegt ist, eine Gruppe von vorprogrammierten Hausautomationsgeräten durch einfaches Drücken der Szenario-Tasten zu steuern. Durch das Einstellen des Rollladensteuerungsszenarios am ZigBee-Netzwerkkoordinator/an der Alarmzentrale kann der Rollladensteuerungsschalter die Rollladenbewegung durch einfaches Drücken seiner Tasten steuern.
Der Rollladenschalter nutzt ZigBee-Technologie zur drahtlosen Signalübertragung. ZigBee ist ein drahtloses Kommunikationsprotokoll, das zuverlässig ist und einen geringen Stromverbrauch sowie eine hohe Übertragungseffizienz aufweist. Basierend auf dem IEEE802.15.4-Standard ermöglicht ZigBee die Einbindung einer großen Anzahl von Geräten in ein Netzwerk sowie deren Koordination für Datenaustausch und Signalübertragung.
Der Rollladenschalter fungiert als Endgerät im ZigBee-Netzwerk. Er kann in das ZigBee-Netzwerk eingebunden werden, um bei Aktivierung ein Signal zu übertragen, und kann jedes ZigBee-Gerät steuern, kann jedoch keinem anderen ZigBee-Gerät den Beitritt zum Netzwerk über den Rollladenschalter ermöglichen.
Der SCS-1 ZigBee-Rollladensteuerungsschalter umfasst folgende Modelle:
SCS-1-ZBS
SCS-1-ZBS-OTA

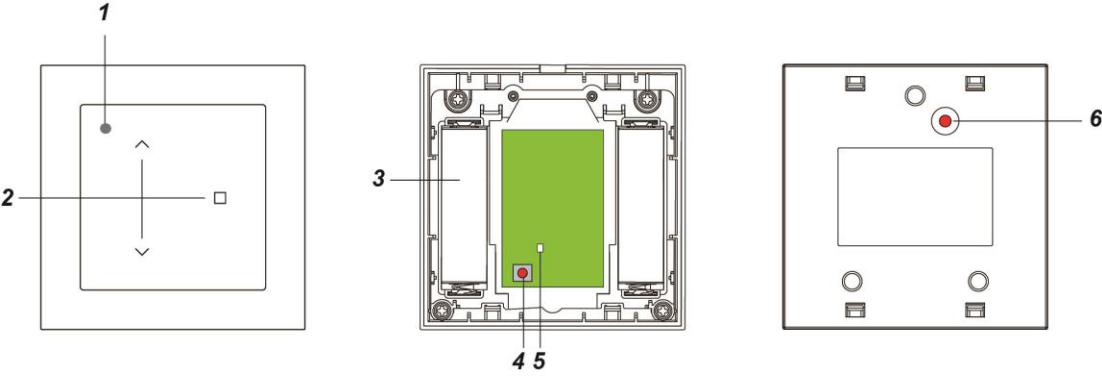

Geräteübersicht
Szenario-LED
Wenn eine der 3 Szenario-Tasten gedrückt wird, leuchtet die LED kurz auf
Szenario-Tasten
Der Rollladensteuerungsschalter verfügt über 3 Szenario-Tasten
Batteriefach
Funktionstaste
10 Sekunden gedrückt halten, um zurückzusetzen.
ZigBee-LED (Rot)
Die rote LED leuchtet in folgenden Situationen auf:
Blinkt einmal: Beim Senden eines Steuersignals/beim Zurücksetzen/beim Anlernen.
Blinkt zweimal: Der Rollladensteuerungsschalter ist erfolgreich einem ZigBee-Netzwerk beigetreten.
Öffnung für Funktionstaste
Funktionen
Batterie und Erkennung von schwacher Batterie
Der Rollladensteuerungsschalter verwendet zwei 1,5V AA Alkaline-Batterien als Stromquelle. Der Schalter verfügt über eine Funktion zur Erkennung von schwacher Batterie. Bei niedriger Batteriespannung sendet der Rollladensteuerungsschalter ein Signal für schwache Batterie an den ZigBee-Netzwerkkoordinator.
Überwachung
Der Rollladensteuerungsschalter sendet in regelmäßigen, vom Benutzer einstellbaren Zeitabständen ein Überwachungssignal, um seinen Zustand zu melden. Das werkseitige Standardintervall beträgt 30 Minuten.
Szenario- und Rollladensteuerung
Wenn eine Szenario-Taste gedrückt wird, sendet der Rollladensteuerungsschalter ein Signal an die Alarmzentrale, um das entsprechende Szenario zu aktivieren (Einzelheiten siehe Alarmzentrale). Stellen Sie das Szenario in der Alarmzentrale ein, um die Öffnen-/Schließen-/Stopp-Funktion des Rollladens zu steuern und den Rollladen über den Szenario-Steuerungsschalter zu bedienen. Der Schalter gibt beim Drücken der Taste einen Signalton als Bestätigung ab.
ZigBee-Netzwerkeinrichtung
ZigBee-Geräterichtlinie
ZigBee ist ein drahtloses Kommunikationsprotokoll, das zuverlässig ist und einen geringen Stromverbrauch sowie eine hohe Übertragungseffizienz aufweist. Basierend auf dem IEEE802.15.4-Standard ermöglicht ZigBee, dass eine große Anzahl von Geräten in ein Netzwerk eingebunden und für den Datenaustausch sowie die Signalübertragung koordiniert wird.
Aufgrund der grundlegenden Struktur des ZigBee-Netzwerks sucht ein ZigBee-Gerät nach dem Einschalten aktiv nach einem Netzwerk und tritt diesem bei. Da die Ausführung dieser Aufgabe beim Verbinden mit dem Netzwerk etwas Strom verbrauchen kann, ist es erforderlich, die Anweisungen zu befolgen, um eine Entladung der Batterie des ZigBee-Geräts zu vermeiden.
Stellen Sie sicher, dass Ihr ZigBee-Netzwerk-Router oder -Koordinator eingeschaltet ist, bevor Sie die Batterie in das ZigBee-Gerät einlegen.
Stellen Sie sicher, dass der ZigBee-Netzwerk-Router oder -Koordinator eingeschaltet und in Reichweite ist, während ein ZigBee-Gerät verwendet wird.
Entfernen Sie ein ZigBee-Gerät nicht vom ZigBee-Netzwerk-Router oder -Koordinator, ohne zuvor die Batterie aus dem ZigBee-Gerät zu entnehmen.
Beitritt zum ZigBee-Netzwerk
Als ZigBee-Gerät muss der Shutter Control Switch einem ZigBee-Netzwerk beitreten, um sich mit den ZigBee-Geräten zu verbinden. Bitte befolgen Sie die untenstehenden Schritte, um den Shutter Control Switch in das ZigBee-Netzwerk aufzunehmen.
Entfernen Sie die Abdeckung mit einem Schraubendreher.
Legen Sie die Batterie ein und setzen Sie die Abdeckung wieder auf.
Halten Sie die Funktionstaste 10 Sekunden lang gedrückt und lassen Sie sie los, sobald die rote LED einmal blinkt, um dem ZigBee-Netzwerk beizutreten. Bitte stellen Sie sicher, dass die Permit-Join-Funktion am Router oder Koordinator Ihres ZigBee-Netzwerks aktiviert ist.
Wenn der Shutter Control Switch erfolgreich einem ZigBee-Netzwerk beigetreten ist, blinkt die rote LED-Anzeige zur Bestätigung zweimal.
Nach dem Beitritt zum ZigBee-Netzwerk wird der Shutter Control Switch automatisch im Netzwerk registriert. Bitte überprüfen Sie den ZigBee-Netzwerkkoordinator, die Alarmzentrale oder die BMZ (Brandmelderzentrale), um zu bestätigen, dass der Beitritt und die Registrierung erfolgreich waren.
Entfernen des Geräts aus dem ZigBee-Netzwerk (Werksreset)
Um das Gerät aus dem aktuellen ZigBee-Netzwerk zu entfernen, muss der Shutter Control Switch auf Werkseinstellungen zurückgesetzt werden, um die Entfernung des Geräts abzuschließen. Die Werksreset-Funktion löscht die gespeicherten Einstellungsinformationen des Geräts und veranlasst den Shutter Control Switch, nach einem neuen ZigBee-Netzwerk zu suchen.
Stellen Sie vor dem Entfernen des Geräts sicher, dass sich der Shutter Control Switch innerhalb der Signalreichweite des aktuellen ZigBee-Netzwerks befindet
Löschen Sie den Shutter Control aus der aktuellen Alarmzentrale / BMZ.
Halten Sie die Funktionstaste 10 Sekunden lang gedrückt und lassen Sie sie dann los, um das Gerät zurückzusetzen.
Nach dem Zurücksetzen löscht der Shutter Control Switch die aktuelle ZigBee-Netzwerkeinstellung und sendet ein Signal an den ZigBee-Koordinator, um sich selbst aus dem aktuellen ZigBee-Netzwerk zu entfernen. Anschließend sucht er wieder aktiv nach einem verfügbaren ZigBee-Netzwerk und tritt diesem automatisch bei.
OTA-Firmware-Upgrade (nur für OTA-Version)
Der Shutter Control Switch unterstützt die OTA-Firmware-Upgrade-Funktion über das ZigBee-Netzwerk, die vom ZigBee-Netzwerkkoordinator aus gestartet werden kann.
Befolgen Sie die untenstehenden Schritte, um ein OTA-Firmware-Upgrade durchzuführen.
Schritt 1. Sie müssen auf Ihren ZigBee-Koordinator zugreifen, um das Firmware-Upgrade over the air durchzuführen.
Schritt 2. Wählen Sie auf der Konfigurationswebseite das Gerät aus, das Sie aktualisieren möchten, und wählen Sie die bereitgestellte neue ZigBee-Firmware aus. Weitere Einzelheiten entnehmen Sie bitte dem Benutzerhandbuch des ZigBee-Koordinators.
Schritt 3. Drücken Sie OK, um den Aktualisierungsvorgang zu starten. Die LED blinkt daraufhin fortlaufend. Führen Sie während des OTA-Vorgangs keine anderen Aktionen durch und schalten Sie die Alarmzentrale nicht aus.
Schritt 4. Die Dauer eines Upgrades beträgt etwa 20 bis 30 Minuten. Bitte beachten Sie, dass die Dauer je nach Dateigröße oder Entfernung zwischen Ihrem Zubehörteil und dem Koordinator variieren kann.
Schritt 5. Warten Sie, bis die Firmware-Aktualisierung abgeschlossen ist. Wenn der Fortschritt 100 % erreicht, setzt sich das Gerät automatisch zurück. Sie können die Webseite auch erneut aktualisieren, um sicherzustellen, dass die Geräte-Firmware erfolgreich aktualisiert wurde und die neueste Version angezeigt wird.
Installation

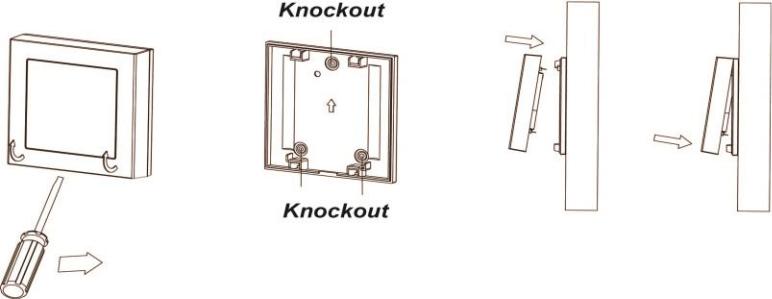

Der Shutter Control Switch ist für die Montage auf einer ebenen Fläche mit Befestigungsschrauben konzipiert.
Die Basis verfügt über 3 Sollbruchstellen, an denen der Kunststoff dünner ist, für Montagezwecke.
Entfernen Sie die Abdeckung mit einem Schraubendreher.
Brechen Sie die entsprechenden Sollbruchstellen an der Basis durch.
Verwenden Sie die Löcher als Schablone und bohren Sie Löcher in die Oberfläche.
Schrauben Sie die Basis an der Oberfläche fest.
Setzen Sie die Abdeckung wieder auf die Basis auf und sichern Sie sie durch Anziehen der Befestigungsschraube.
Anhang (Nur für Entwickler)

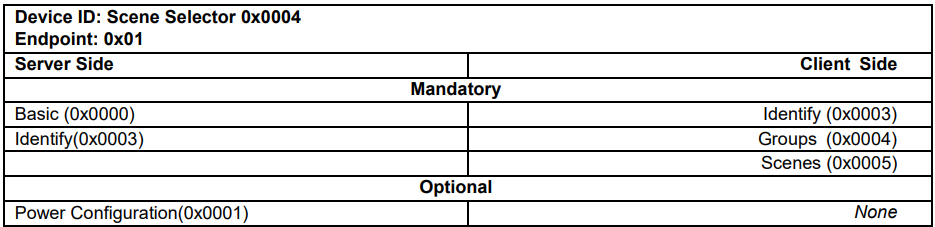

Scene Selector Cluster ID

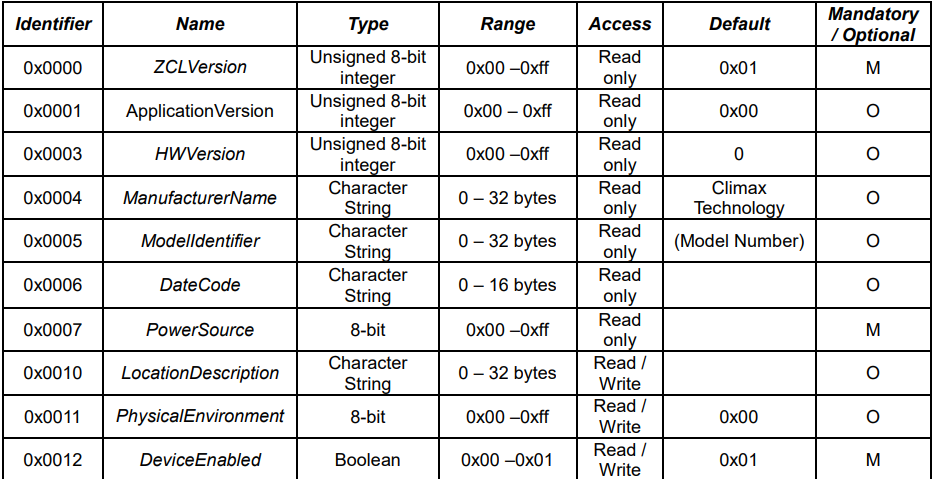

Attribut der Basic Cluster Information
Attribut der Identify Cluster Information
Attribut der Power Configuration Cluster Information

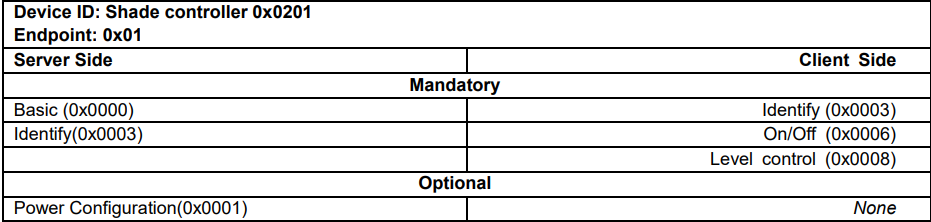

Shade Controller Cluster ID (für HPGW-G Alarmzentrale)

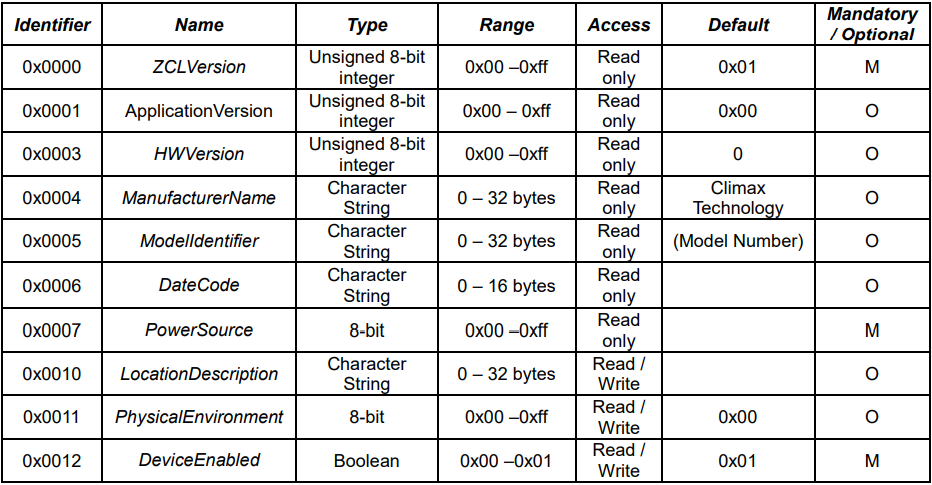

Attribut der Basic Cluster Information
Attribut der Identify Cluster Information
Attribut der Power Configuration Cluster Information
