SCM-5ZBS
Shutter Control (Zigbee)
Einleitung
Der SCM-5ZBS ist eine ZigBee Shutter Control (Rollladensteuerung). Der Benutzer kann den SCM über das ZigBee-Netzwerk aus der Ferne oder manuell durch Anschluss eines Schalters an die Shutter Control steuern.
Die Shutter Control nutzt die ZigBee-Technologie zur drahtlosen Signalübertragung. ZigBee ist ein drahtloses Kommunikationsprotokoll, das zuverlässig ist, einen geringen Stromverbrauch aufweist und eine hohe Übertragungseffizienz bietet. Basierend auf dem IEEE802.15.4-Standard ermöglicht ZigBee die Einbindung einer großen Anzahl von Geräten in ein Netzwerk und deren Koordination für Datenaustausch und Signalübertragung.
Die Shutter Control dient als Endgerät im ZigBee-Netzwerk. Sie kann in das ZigBee-Netzwerk eingebunden werden, um Signale zu senden oder zu empfangen, kann jedoch keinem anderen ZigBee-Gerät erlauben, dem Netzwerk über die Shutter Control beizutreten.
Die SCM-5 ZigBee Shutter Control-Serie umfasst folgende Modelle:
SCM-5ZBS
SCM-5ZBS-OTA

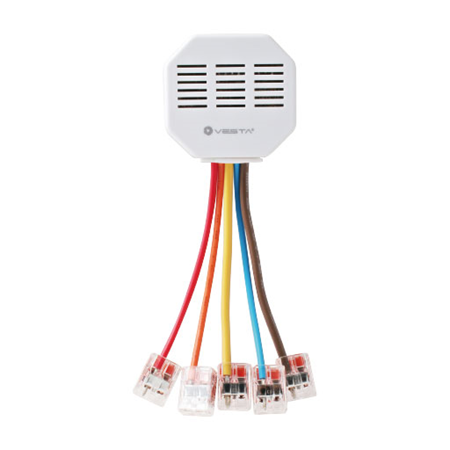

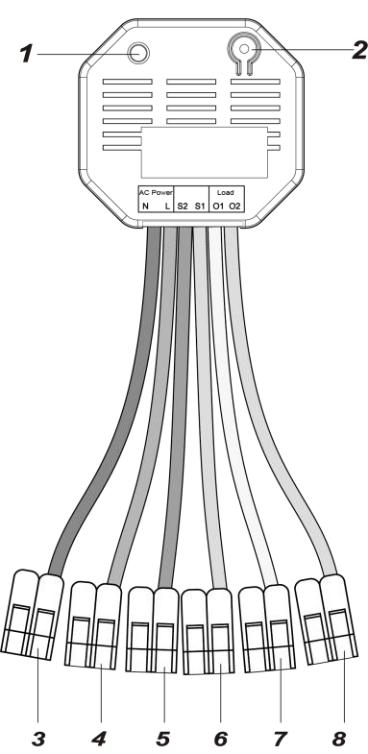

Teilebezeichnung
1. LED-Anzeige
Die LED-Anzeige dient zur Anzeige des Status der Shutter Control:
Blinkt einmal: Die Shutter Control wurde zurückgesetzt.
Blinkt zweimal: Die Shutter Control ist einem ZigBee-Netzwerk erfolgreich beigetreten.
Blinkt 5-mal: erfolgreiche manuelle Kalibrierung.
Blinkt alle 20 Minuten einmal:
Die Shutter Control hat die Verbindung zu ihrem aktuellen ZigBee-Netzwerk verloren.
Funktionstaste
Einmal drücken: Übertragung eines Überwachungssignals.
3–9 Sekunden gedrückt halten: Kalibriermodus aufrufen.
10 Sekunden gedrückt halten: Die Shutter Control zurücksetzen, um dem ZigBee-Netzwerk beizutreten.
Anschlusskabel Stromversorgung N (Neutralleiter) (Blau)
Anschlusskabel Stromversorgung L (Phase) (Braun)
Anschlusskabel lokaler Schalter S2 (Schließrichtung) (Orange)
Schließen Sie einen externen Schalter an dieses Kabel an. Durch Betätigen dieses Schalters wird der Rollladen über die Aktivierung des Motorausgangs O2 in Richtung „Schließen“ bewegt.
Wird dieser Schalter betätigt, während sich der Rollladen in Öffnungsrichtung bewegt, stoppt der Rollladen.
6. Anschlusskabel lokaler Schalter S1 (Öffnungsrichtung) (Rot)
Schließen Sie einen externen Schalter an dieses Kabel an. Durch Betätigen dieses Schalters wird der Rollladen über die Aktivierung des Motorausgangs O1 in Richtung „Öffnen“ bewegt. Wird dieser Schalter betätigt, während sich der Rollladen in Richtung „Schließen“ bewegt, stoppt der Rollladen.
7. Anschlusskabel Motorausgang O1 (Öffnungsrichtung) (Gelb)
An die Öffnen-Klemme des Rollladenmotors anschließen.
8. Anschlusskabel Motorausgang O2 (Schließrichtung) (Grün)
An die Schließen-Klemme des Rollladenmotors anschließen.
Technische Daten
Stromversorgung: 110 – 230VAC, 50/60Hz
Unterstützter Laststrom: 1/4 HP (Pferdestärke); 1,8 Ampere für Motoren mit kompensiertem Leistungsfaktor (induktive Lasten)
Kommunikationsprotokoll: ZigBee Pro Home Automation 1.2, 2,4GHz
Achtung
Alle Arbeiten am Gerät, einschließlich Installation und Wartung, müssen von einer qualifizierten und zugelassenen Elektrofachkraft durchgeführt werden.
Stellen Sie vor der Installation oder Wartungsarbeiten sicher, dass die Stromversorgung getrennt wurde.
Schließen Sie das Gerät nicht an Lasten an, die den unterstützten Laststrom überschreiten.
Schließen Sie das Gerät bitte nur an netzstrombetriebene Motoren an.
Einrichtung des ZigBee-Netzwerks
Richtlinien für ZigBee-Geräte
ZigBee ist ein drahtloses Kommunikationsprotokoll, das zuverlässig ist, einen geringen Stromverbrauch aufweist und eine hohe Übertragungseffizienz bietet. Basierend auf dem IEEE802.15.4-Standard ermöglicht ZigBee die Einbindung mehrerer Geräte in ein Netzwerk, die für Datenaustausch und Signalübertragung koordiniert werden.
Beitritt zum ZigBee-Netzwerk
Als ZigBee-Gerät muss die Shutter Control einem ZigBee-Netzwerk beitreten, um Befehle zu empfangen. Folgen Sie den nachstehenden Schritten, um die Shutter Control in ein ZigBee-Netzwerk aufzunehmen.
Verbinden Sie das Stromkabel mit dem Anschlusskabel für die Stromversorgung (blau und braun) an der Shutter Control mit dem mitgelieferten Verbinder.
Halten Sie die Funktionstaste 10 Sekunden lang gedrückt, während die Shutter Control zurückgesetzt wird und mit der Suche nach einem bestehenden ZigBee-Netzwerk beginnt. Stellen Sie sicher, dass die Funktion „Beitritt zulassen“ am Router oder Koordinator Ihres ZigBee-Netzwerks aktiviert ist.
Wenn die Shutter Control erfolgreich einem ZigBee-Netzwerk beitritt, blinkt die LED-Anzeige zur Bestätigung zweimal.
Nach dem Beitritt zum ZigBee-Netzwerk wird die Shutter Control automatisch im Netzwerk registriert. Überprüfen Sie bitte den Koordinator des ZigBee-Netzwerks, die Systemzentrale oder die CIE (Control and Indicating Equipment), um zu bestätigen, dass der Beitritt und die Registrierung erfolgreich waren.
Wenn die Shutter Control nach dem Beitritt zum ZigBee-Netzwerk die Verbindung zum aktuellen ZigBee-Netzwerk verliert, blinkt die LED-Anzeige alle 20 Minuten. Überprüfen Sie bitte den Zustand Ihres ZigBee-Netzwerks und die Signalreichweite der Shutter Control, um das Problem zu beheben.
Entfernen des Geräts aus dem ZigBee-Netzwerk (Werksreset)
Um die Shutter Control aus dem aktuellen ZigBee-Netzwerk zu entfernen, muss ein Werksreset durchgeführt werden, um die Entfernung des Geräts abzuschließen. Die Werksreset-Funktion löscht die gespeicherten Einstellungsinformationen der Shutter Control und veranlasst das Gerät, nach einem neuen ZigBee-Netzwerk zu suchen.
Stellen Sie vor dem Entfernen des Geräts sicher, dass sich die Shutter Control innerhalb der Signalreichweite des aktuellen ZigBee-Netzwerks befindet
Halten Sie die Funktionstaste 10 Sekunden lang gedrückt und lassen Sie sie dann los, um die Shutter Control zurückzusetzen.
Nach dem Zurücksetzen löscht die Shutter Control die aktuelle ZigBee-Netzwerkeinstellung und sendet ein Signal an den ZigBee-Koordinator, um sich selbst aus dem aktuellen ZigBee-Netzwerk zu entfernen. Anschließend sucht sie aktiv nach einem verfügbaren ZigBee-Netzwerk und tritt dem Netzwerk automatisch bei.
Überwachung
Die Shutter Control sendet regelmäßig gemäß den Benutzereinstellungen ein Überwachungssignal, um ihren Status zu melden. Das werkseitige Standardintervall beträgt 30 Minuten. Der Benutzer kann auch die Funktionstaste einmal drücken, um manuell ein Überwachungssignal zu senden.
Installation
Verdrahtung mit Verbindungsklemmen
Der SCM-5 wird mit eingebauten Anschlussdrähten und Klemmen (Wago 221 Verbindungsklemmen) geliefert.
Die 2-Draht-Verbinder eignen sich für massive und litzenverdrahtete Drähte von 0,2 bis 4 mm² (24–12 AWG).
Bitte schließen Sie den SCM-5 mit den Verbindern an die Netzstromversorgung, lokale Schalter und den Rollladenmotor an.
Stellen Sie vor der Verdrahtung sicher, dass die Stromversorgung ausgeschaltet ist. So schließen Sie die Drähte an:

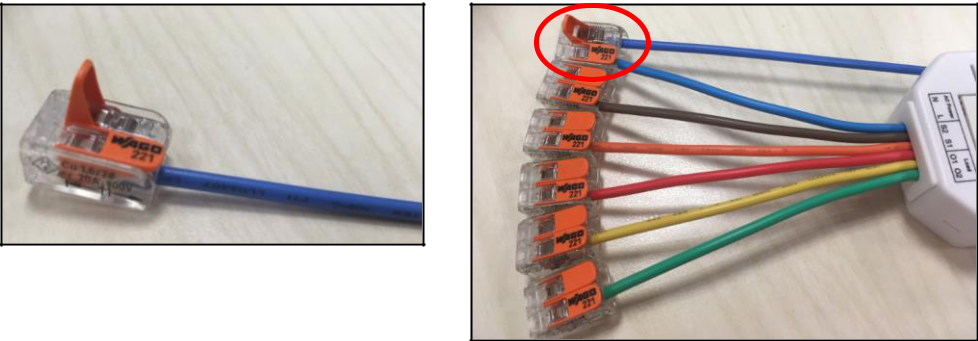

Heben Sie den Hebel an und führen Sie den Draht ein. (Abbildung 1, 2)

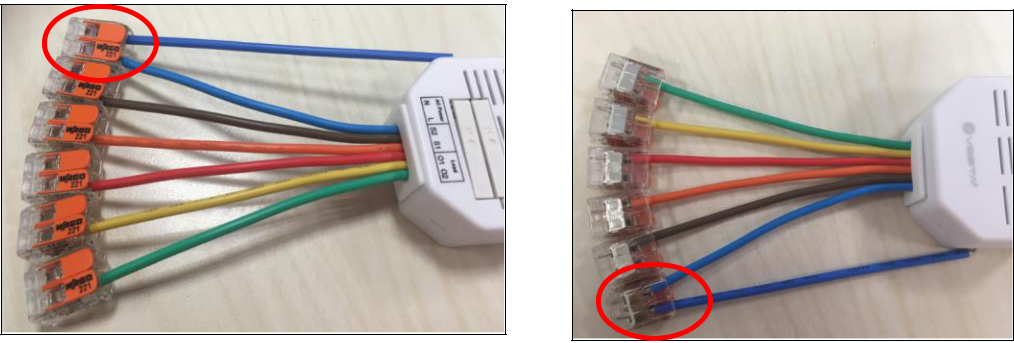

Abbildung 1 Abbildung 2 Drücken Sie den Hebel wieder nach unten. Das transparente Gehäuse ermöglicht es, zu überprüfen, ob der Draht ordnungsgemäß angeschlossen ist. Stellen Sie sicher, dass der Draht fest sitzt und sich nicht löst. (Abbildung 3, 4)
Abbildung 3 Abbildung 4 Schließen Sie die übrigen Drähte auf die gleiche Weise wie in Schritt 1 & 2 mit den Verbindern an.

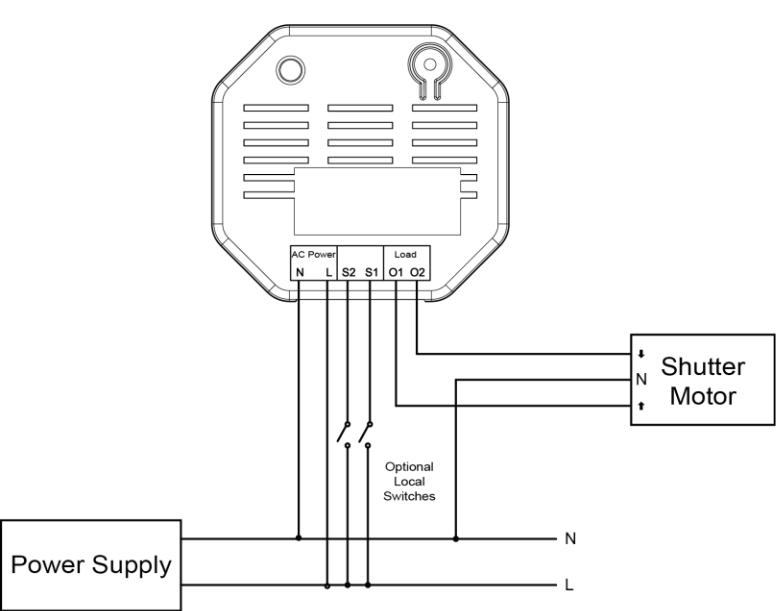

Der SCM-5 sollte gemäß dem folgenden Diagramm angeschlossen werden:
Verbinden Sie die N-Klemme des SCM mit der N-Klemme der Stromversorgung.
Verbinden Sie die L-Klemme des SCM mit der L-Klemme der Stromversorgung.
Verbinden Sie die O1-Klemme des SCM mit der Öffnen-Klemme des Rollladenmotors.
Verbinden Sie die O2-Klemme des SCM mit der Schließen-Klemme des Rollladenmotors.
(Optionaler lokaler Schalter) Verbinden Sie die Klemmen S2 und S1 des SCM mit der L-Klemme der Stromversorgung.
Bedienung
Kalibrierung
Die werkseitige Aktivierungszeit der Shutter Control beträgt 4 Minuten. Wenn die Auf-/Ab-Taste gedrückt wird oder der ZigBee-Netzwerkkoordinator einen Auf-/Ab-Befehl sendet, wird der Rollladenmotor 4 Minuten lang aktiviert.
Damit die Shutter Control ordnungsgemäß funktioniert, muss ihre Aktivierungszeit kalibriert werden. Es gibt zwei Möglichkeiten, die Aktivierungszeit anzupassen:
ZigBee-Befehl: Die Aktivierungszeit kann durch Senden eines Befehls vom ZigBee-Netzwerkkoordinator angepasst werden. (Siehe Anhang – Level Cluster Attribute – OnTransitionTime / OffTransitionTime, kleinste einstellbare Einheit 100ms)
Manuelle Kalibrierung: Kalibrieren Sie die Aktivierung gemäß folgendem Verfahren:
Vor der Kalibrierung müssen die externen lokalen Schalter an die Shutter Control angeschlossen sein.
Halten Sie die Funktionstaste 3–9 Sekunden lang gedrückt und lassen Sie sie los, um den Kalibriermodus aufzurufen. Die Shutter Control bewegt sich beim Aufrufen des Kalibriermodus 4 Minuten lang in Richtung „Öffnen“.
Warten Sie 4 Minuten, bis die Shutter Control mit der Bewegung in Richtung „Öffnen“ stoppt, und betätigen Sie dann den angeschlossenen externen lokalen „Schließen“-Schalter, um den Rollladen zu schließen.
Betätigen Sie den externen lokalen „Öffnen“-Schalter in dem Moment, in dem der Rollladen vollständig geschlossen ist. Die Shutter Control zeichnet die zwischen Schritt 3 und 4 verstrichene Zeit als neue „Schließzeit“ auf.
Die Shutter Control bewegt sich nach Schritt 4 in Öffnungsrichtung.
Betätigen Sie den externen lokalen „Schließen“-Schalter in dem Moment, in dem der Rollladen vollständig geöffnet ist. Die Shutter Control zeichnet die zwischen Schritt 5 und 6 verstrichene Zeit als neue „Öffnungszeit“ auf.
Beispiel
Wenn der Rollladen 30 Sekunden benötigt, um von Offen nach Geschlossen zu fahren, und 40 Sekunden, um von Geschlossen nach Offen zu fahren, beträgt die neue Schließzeit 30 Sekunden und die neue Öffnungszeit 40 Sekunden.
Nach der Kalibrierung bewegt sich die Shutter Control bei jedem Empfang eines Schließen-Befehls 30 Sekunden lang in Schließrichtung. Bei Empfang eines Öffnen-Befehls bewegt sie sich 40 Sekunden lang in Öffnungsrichtung.
Die Aktivierungszeit wird auf 4 Minuten zurückgesetzt, sobald die Shutter Control einem ZigBee-Netzwerk beitritt.
Wenn der manuelle Kalibrierungsvorgang erfolgreich war, blinkt die LED 5-mal zur Bestätigung.
Shutter Control
ZigBee-Netzwerk
Nachdem die Shutter Control erfolgreich einem ZigBee-Netzwerk beigetreten ist, kann der Koordinator den Rollladen durch Übertragung von Befehlen über das ZigBee-Netzwerk aus der Ferne öffnen, schließen oder stoppen.
Wenn die Shutter Control ein Öffnen-/Schließen-Signal vom Koordinator empfängt, bewegt sie sich gemäß der kalibrierten Aktivierungszeit in Öffnungs-/Schließrichtung, um den Rollladen vollständig zu öffnen bzw. zu schließen.
Der Rollladenstatus kann über den ZigBee-Koordinator auch prozentual von 0%, 10%, 20% … bis 100% eingestellt werden.
Der aktuelle Öffnungsprozentsatz wird ebenfalls an den ZigBee-Koordinator übermittelt.
Lokaler Schalter
Wenn ein optionaler lokaler Schalter angeschlossen ist, können Benutzer den Rollladen auch durch Drücken der Schaltertaste öffnen/schließen.
Wird der Schalter weniger als 1 Sekunde lang gedrückt und losgelassen, wird der Rollladen vollständig geöffnet oder geschlossen.
Wird der Schalter länger als 1 Sekunde gedrückt gehalten, öffnet oder schließt sich der Rollladen, bis der Schalter losgelassen wird. Wird der Schalter losgelassen, stoppt der Rollladen.
Wird der Schalter gedrückt, während sich der Rollladen in die entgegengesetzte Richtung bewegt, stoppt der Rollladen. Drücken Sie den Schalter erneut, um den Rollladen zu öffnen/schließen.
Wird beispielsweise der Ab-Schalter gedrückt, während sich der Rollladen öffnet, stoppt der Rollladen; ein erneutes Drücken des Ab-Schalters startet den Schließvorgang des Rollladens.
OTA-Firmware-Upgrade (nur für OTA-Version)
Die Shutter Control unterstützt die OTA-Firmware-Upgrade-Funktion über das ZigBee-Netzwerk, die vom ZigBee-Netzwerkkoordinator initiiert werden kann.
Führen Sie die nachstehenden Schritte aus, um ein OTA-Firmware-Upgrade durchzuführen.
Schritt 1. Sie müssen auf Ihren ZigBee-Koordinator zugreifen, um das Firmware-Upgrade over the air durchzuführen. Schritt 2. Wählen Sie auf der Konfigurationswebseite das Gerät aus, das Sie aktualisieren möchten, und wählen Sie die neue
bereitgestellte ZigBee-Firmware aus. Weitere Einzelheiten finden Sie im Benutzerhandbuch des ZigBee-Koordinators.
Schritt 3.Drücken Sie „OK“, um den Aktualisierungsvorgang zu starten; die LED blinkt dara

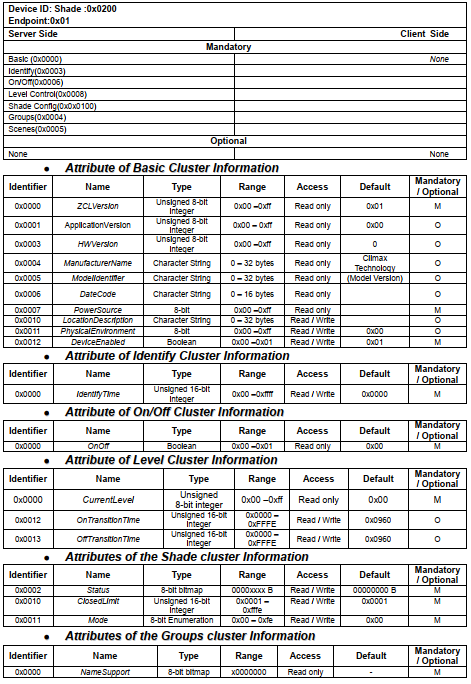

Anhang (Nur für Entwickler)
Power Relay Shutter Control mit Meter Cluster ID
