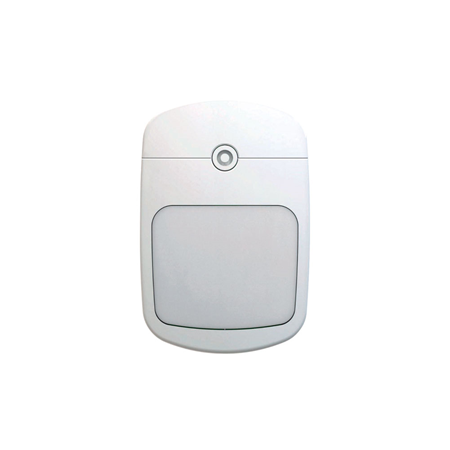

Der PIR erkennt Infrarotsignaturen, um Bewegungen innerhalb eines zugewiesenen Bereichs zu erfassen, und signalisiert der Alarmzentrale, den Alarm auszulösen, wenn ein Eindringling seinen Erfassungsbereich durchquert.
Der PIR ist so konzipiert, dass er bei einer Montagehöhe von 2,5 Metern über dem Boden eine typische Erfassungsreichweite von 12 Metern erreicht. Der PIR-Sensor unterstützt zudem eine Haustierimmunitätsfunktion und erkennt Haustiere bis zu 25 kg nicht, um Fehlalarme zu minimieren.
Der PIR besteht aus einer zweiteiligen Konstruktion, bestehend aus einer Abdeckung und einer Basis. Die Abdeckung enthält die gesamte Elektronik und Optik, während die Basis der Befestigung dient.
Die IR-35-2W Serie PIR-Melder umfasst folgende Modelle:
IR-35-2W – PIR-Bewegungsmelder, betrieben mit zwei Alkalibatterien
IR-35SL-2W – PIR-Bewegungsmelder, betrieben mit einer CR123-Batterie

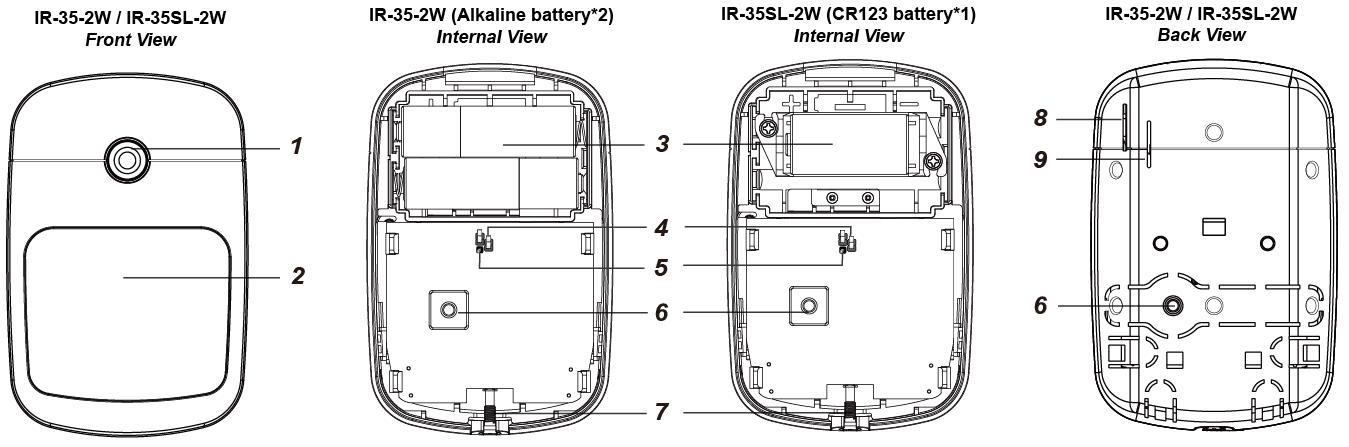

Teilebezeichnung
Testtaste / LED-Anzeige
Die Testtaste dient zum Testen der Funkleistung und zu Anlernzwecken.
Die LED-Anzeige zeigt den Systemstatus an.
IR-Sensor
Batteriefach

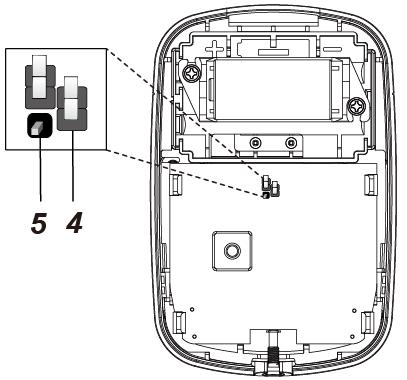

Jumperschalter zur Aktivierung/Deaktivierung der Haustierimmunität (JP3)
Jumper ein: Wenn auf EIN gesetzt, ist die Haustierimmunität deaktiviert (Werkseinstellung).
Jumper aus: Wenn auf AUS gesetzt, ist die Haustierimmunität aktiviert.
Jumperschalter zur Erhöhung der Empfindlichkeit (JP4)
Wenn auf EIN gesetzt, ist die Erfassungsempfindlichkeit des PIR hoch.
Wenn auf AUS gesetzt, liegt die Erfassungsempfindlichkeit des PIR auf normalem Niveau. (Werkseinstellung)
Sabotageschalter
Untere Befestigungsschraube
IR-35-2W Batterie-Isolationslasche
IR-35SL-2W Batterie-Isolationslasche
Funktionen
LED-Anzeige
Im normalen Betriebsmodus leuchtet die LED-Anzeige in folgenden Situationen auf:
Wenn bei niedrigem Batteriestand eine Bewegung erkannt wird
Wenn die Abdeckung geöffnet und der Sabotageschalter ausgelöst wird
Wenn eine Bewegung erkannt wird, während der Sabotagezustand fortbesteht
Wenn im Testmodus eine Bewegung erkannt wird
Wenn die Testtaste bei ausgelöstem Sabotagezustand oder niedrigem Batteriestand des PIR gedrückt wird. Die LED blinkt nicht, wenn der Sabotageschalter des PIR und die Batterie im Normalzustand sind und sich der PIR nicht im Testmodus befindet.
Wenn die LED zur Anzeige einer Signalübertragung blinkt, blinkt sie beim Empfang der Bestätigung von der Alarmzentrale zweimal schnell hintereinander.
Batterie und Erkennung von niedrigem Batteriestand
Der PIR-Bewegungsmelder der Serie IR-35-2W wird mit Alkali- oder Lithiumbatterien betrieben:
Das Modell IR-35-2W verwendet zwei Alkali-AA-Batterien mit 1,5 V als Stromquelle.
Das Modell IR-35SL-2W verwendet eine CR123-Lithiumbatterie mit 3 V als Stromquelle.
Der PIR verfügt über eine Funktion zur Erkennung von niedrigem Batteriestand. Wird eine niedrige Batteriespannung festgestellt, sendet der Melder zusammen mit den regulären Signalübertragungen ein Signal für niedrigen Batteriestand an die Alarmzentrale, damit diese den entsprechenden Status anzeigen kann.
Bei jeder Installation werden die Batterien werkseitig vor dem Versand mit einem eingelegten Isolierstreifen eingesetzt.
Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterien zweimal den Sabotageschalter, um eine vollständige Entladung sicherzustellen, bevor Sie neue Batterien einlegen.
Sabotageschutz
Der PIR ist durch einen Sabotageschalter geschützt, der bei ordnungsgemäßer Installation des PIR zusammengedrückt wird. Wird der PIR von der Montagefläche oder der Montagehalterung entfernt oder seine Abdeckung geöffnet, wird der Sabotageschalter ausgelöst, und der PIR sendet ein Sabotagesignal an die Alarmzentrale, um den Benutzer auf diesen Zustand hinzuweisen. Wird bei geöffnetem Sabotageschalter eine Bewegung erkannt, leuchtet die LED auf.
Überwachungsfunktion
Im normalen Betriebsmodus führt der PIR periodisch einen Selbsttest durch, indem er alle 90 bis 110 Minuten ein Überwachungssignal sendet.
Empfängt die Alarmzentrale innerhalb eines voreingestellten Zeitraums keine Überwachungssignale von einem bestimmten PIR, wird die Störungsmeldung „Außer Betrieb“ erzeugt.
Testmodus
Der PIR kann durch Drücken der Testtaste in den Testmodus versetzt werden. Im Testmodus wird der Ruhezeit-Timer deaktiviert, und die LED-Anzeige leuchtet bei jeder erkannten Bewegung auf. Bei jedem Drücken der Testtaste sendet der PIR ein Testsignal an die Alarmzentrale zur Prüfung der Funkreichweite und verbleibt für 3 Minuten im Testmodus. Der Testmodus endet nach 3 Minuten automatisch.
Ruhezeit-Timer
Der PIR verfügt über eine „Ruhezeit“ von etwa 1 Minute, um Energie zu sparen.
Je nach eingestelltem Ruhemodus (Normal oder Optimiert) wechselt der PIR nach der Übertragung einer erkannten Bewegung bzw. nach 3 innerhalb von 1 Minute erkannten Bewegungen für 1 Minute in die Ruhezeit.
Während der 1-minütigen Ruhezeit überträgt der PIR keine weiteren Signale. Jede während dieser Ruhephase erkannte weitere Bewegung verlängert die Ruhezeit um eine weitere Minute. Auf diese Weise wird die Batterie bei anhaltender Bewegung vor dem PIR nicht übermäßig belastet.
Die Einstellung des Ruhemodus kann remote konfiguriert werden. Ist der Ruhemodus auf Normal eingestellt, wechselt der PIR nach der Übertragung einer erkannten Bewegung für 1 Minute in die Ruhezeit. Ist der Ruhemodus auf Optimiert eingestellt, wechselt der PIR nach der Übertragung von 3 innerhalb von 1 Minute erkannten Bewegungen für 1 Minute in die Ruhezeit. Weitere Einzelheiten finden Sie im Abschnitt Remote-Einstellung weiter unten.
Haustier-Immunitätsfunktion
Der PIR-Melder unterstützt die Haustier-Immunitätsfunktion und erkennt Haustiere bis zu einem Gewicht von 25 kg nicht, um Fehlalarme zu minimieren.
Die Haustier-Immunitätsfunktion kann durch Einstellen der Position des Jumperschalters (JP3) aktiviert bzw. deaktiviert werden. Steht der Jumperschalter (JP3) auf ON, ist die Haustier-Immunität deaktiviert (Werkseinstellung). Steht der Jumperschalter (JP3) auf OFF, ist die Haustier-Immunität aktiviert.
Die Haustier-Immunitätsfunktion kann auch remote konfiguriert werden. Weitere Einzelheiten finden Sie im Abschnitt Remote-Einstellung weiter unten.
Empfindlichkeitserhöhungsfunktion
Mit der Empfindlichkeitserhöhungsfunktion können Sie die Erkennungsempfindlichkeit des PIR erhöhen.
Um die Erkennungsempfindlichkeit zu erhöhen, stellen Sie den Jumperschalter (JP4) auf ON. Um die normale Erkennungsempfindlichkeit beizubehalten, stellen Sie den Jumperschalter (JP4) auf OFF (Werkseinstellung).
Die Erkennungsempfindlichkeit des PIR kann auch remote konfiguriert werden. Weitere Einzelheiten finden Sie im Abschnitt Remote-Einstellung weiter unten.
Remote-Einstellung
Der PIR-Bewegungsmelder unterstützt die Remote-Einstellung von Haustier-Immunität, Empfindlichkeit und Ruhemodus.
Beim Einschalten des PIR werden die Haustier-Immunitätsfunktion und die Empfindlichkeit durch die Einstellungen von JP3 und JP4 bestimmt. Benutzer können entweder die Jumper-Einstellungen anpassen oder die Einstellungen für Haustier-Immunität und Empfindlichkeit remote über die Alarmzentrale ändern. Die Remote-Einstellung überschreibt die Jumper-Einstellungen.
Webseite der Alarmzentrale
Gehen Sie auf der lokalen Webseite der Alarmzentrale zur Seite Gerät bearbeiten, und geben Sie die Konfiguration des PIR-Bewegungsmelders im Bereich Sensor-Einstellung ein. Klicken Sie auf OK, um zu bestätigen.
Einzelheiten zur Konfiguration finden Sie in der nachstehenden Tabelle. Möchten Sie beispielsweise die Haustier-Immunität aktivieren und die Empfindlichkeitsstufe sowie den Ruhemodus auf Normal einstellen, geben Sie 02 ein.
IR-Konfiguration
Haustier-Immunität
Empfindlichkeit
Ruhemodus
00
Nein
Normal
Normal (1 Erkennung)
01
Nein
Hoch
Normal (1 Erkennung)
02
Ja
Normal
Normal (1 Erkennung)
03
Ja
Hoch
Normal (1 Erkennung)
04
Nein
Normal
Optimiert (3 Erkennungen)
05
Nein
Hoch
Optimiert (3 Erkennungen)
06
Ja
Normal
Optimiert (3 Erkennungen)
07
Ja
Hoch
Optimiert (3 Erkennungen)
Drücken Sie einmal die Testtaste am PIR-Bewegungsmelder, um ein Signal an die Alarmzentrale zu senden; die neuen Einstellungen werden dann sofort übernommen. Wird die Taste nicht gedrückt, werden die neuen Einstellungen bei der nächsten Signalübertragung übernommen, d. h. bei der Übertragung des Überwachungssignals oder des IR-Auslösesignals.
SmartHomeSec-Server
Gehen Sie auf dem Home Portal Server zur Seite Geräteeinstellung, klicken Sie auf die Zeile des Geräts IR-35-2W und wählen Sie „IR-Konfiguration“.
Wählen Sie die Haustier-Immunitätsfunktion (Aktivieren/Deaktivieren), die Empfindlichkeit (Hoch/Normal) und die Ruhemodus-Optimierungsfunktion (Normal/Optimiert) aus den Dropdown-Listen aus, und klicken Sie auf „Absenden“, um die Einstellung zu bestätigen.
Drücken Sie einmal die Testtaste am PIR-Bewegungsmelder, um ein Signal an die Alarmzentrale zu senden; die neuen Einstellungen werden dann sofort übernommen. Wird die Taste nicht gedrückt, werden die neuen Einstellungen bei der nächsten Signalübertragung übernommen, d. h. bei der Übertragung des Überwachungssignals oder des IR-Auslösesignals.
Erste Schritte
Ziehen Sie den Batterie-Isolierstreifen heraus, um die Batterien zu aktivieren.
Die LED-Anzeige blinkt 30 Sekunden lang (der PIR wärmt sich auf). Während der Aufwärmphase wird der PIR nicht aktiviert. Nach Ablauf der Aufwärmphase erlischt die LED, und der PIR ist betriebsbereit.
Versetzen Sie die Alarmzentrale in den Anlernmodus (Einzelheiten siehe Anleitung der Alarmzentrale).
Drücken Sie die Testtaste.
Schließen Sie den Anlernvorgang gemäß der Anleitung der Alarmzentrale ab.
Nachdem der PIR angelernt wurde, versetzen Sie die Alarmzentrale in den Modus „Gehtest“, halten Sie den PIR an der gewünschten Position und drücken Sie die Testtaste, um zu bestätigen, dass sich diese Position innerhalb der Signalreichweite der Alarmzentrale befindet (zum Abschluss des Gehtests siehe Anleitung der Alarmzentrale).
Wenn Sie mit der Funktion des PIR am gewählten Standort zufrieden sind, können Sie mit der Montage fortfahren.
Installation
Installationsrichtlinie

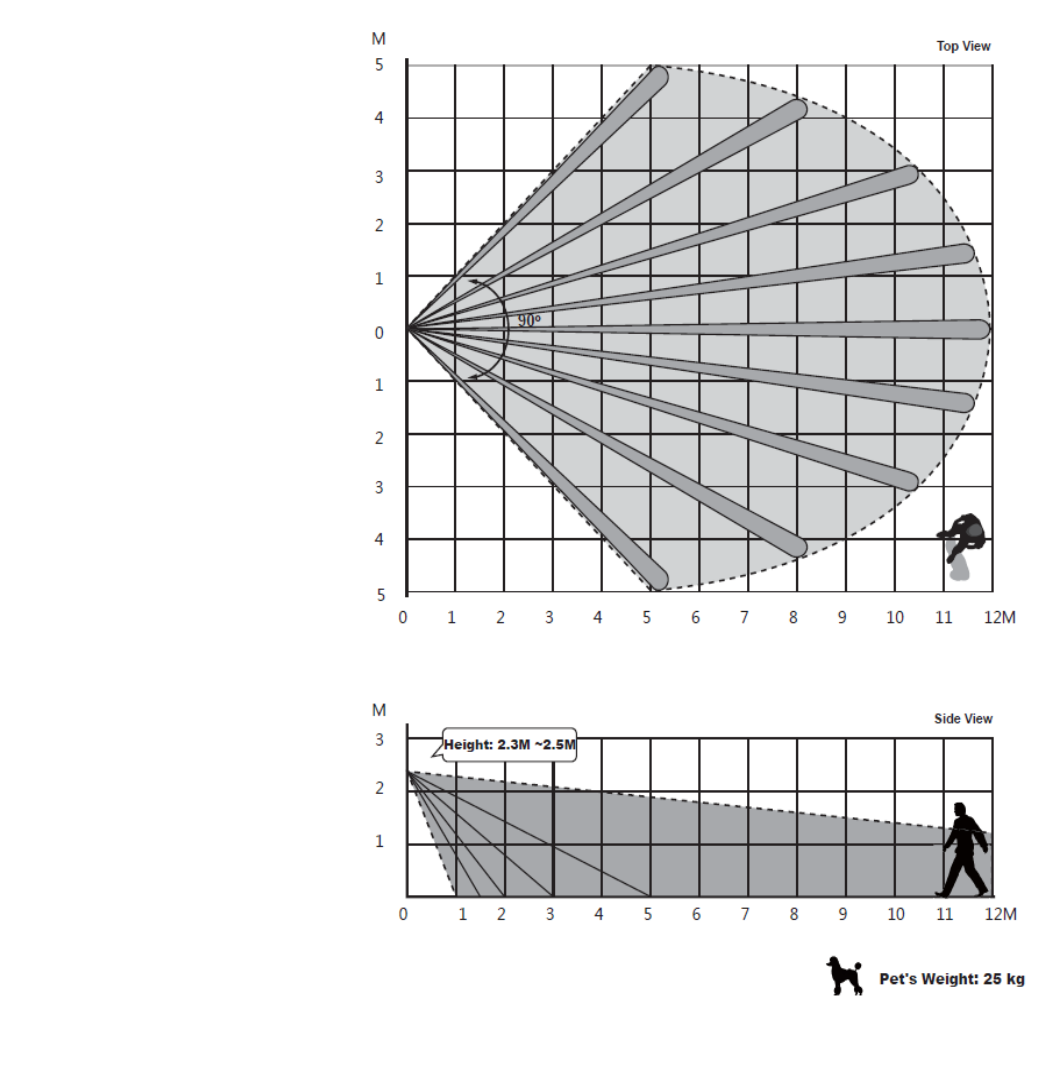

IR-35-2W Erfassungsbereich
Montagemethode
Der PIR-Melder ist so konzipiert, dass er entweder auf einer flachen Oberfläche oder in einer Ecke montiert werden kann.

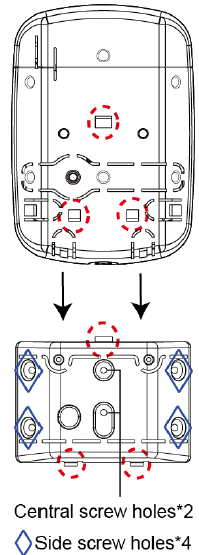

Der Sockel verfügt über zwei Sollbruchstellen, an denen das Kunststoffmaterial dünner ist und für die Wandmontage herausgebrochen werden kann.
Eine Montagehalterung verfügt über zwei zentrale Schraubenlöcher zur Befestigung des PIR-Melders auf einer Oberfläche sowie vier seitliche Schraubenlöcher
Für die Wandmontage ist eine optionale Drehhalterung erhältlich, mit der Benutzer den Erfassungsbereich anpassen können. Mit der Drehhalterung kann der IR-35-2W horizontal um 80 Grad und vertikal um 70 Grad gedreht werden, um eine optimale Abdeckung zu gewährleisten.

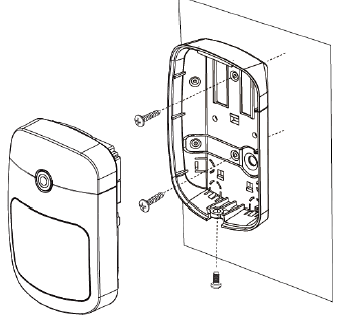

Wandmontage ohne Montagehalterung:
Entfernen Sie die untere Befestigungsschraube und die Abdeckung.
Brechen Sie die beiden Sollbruchstellen von der Innenseite des Sockels aus heraus
Verwenden Sie die Löcher als Schablone und bohren Sie Löcher in die zu montierende Oberfläche.
Setzen Sie die Dübel ein, wenn der PIR-Melder auf Putz oder Ziegel befestigt werden soll.
Schrauben Sie den Sockel auf die Dübel.
Schrauben Sie die Abdeckung auf den Sockel.

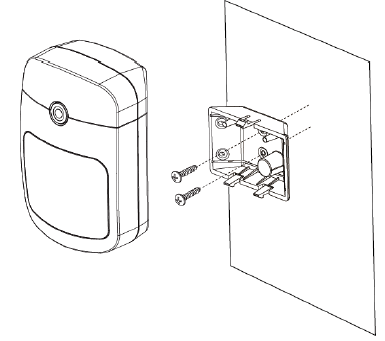

Wandmontage mit Montagehalterung:
Verwenden Sie die beiden zentralen Schraubenlöcher an der Halterung als Schablone und bohren Sie Löcher in die zu montierende Oberfläche.
Setzen Sie die Dübel ein, wenn der PIR-Melder auf Putz oder Ziegel befestigt werden soll.
Schrauben Sie die Montagehalterung so auf die Dübel, dass die beiden Zeigestifte oben und zu Ihnen zeigen.
Setzen Sie den PIR-Melder auf die Haken der Montagehalterung.

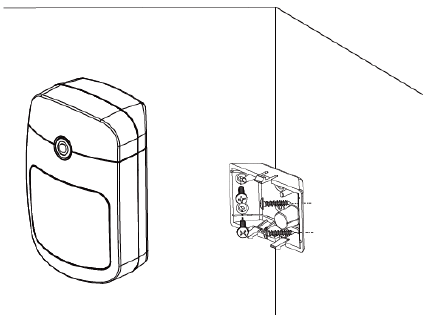

Eckmontage mit Montagehalterung:
Verwenden Sie die vier seitlichen Schraubenlöcher als Schablone und bohren Sie Löcher in die zu montierende Oberfläche.
Setzen Sie die Dübel ein, wenn der PIR-Melder auf Putz oder Ziegel befestigt werden soll
Schrauben Sie die Montagehalterung so auf die Dübel, dass die beiden Zeigestifte oben und zu Ihnen zeigen.
Setzen Sie den PIR-Melder auf die Haken der Montagehalterung.

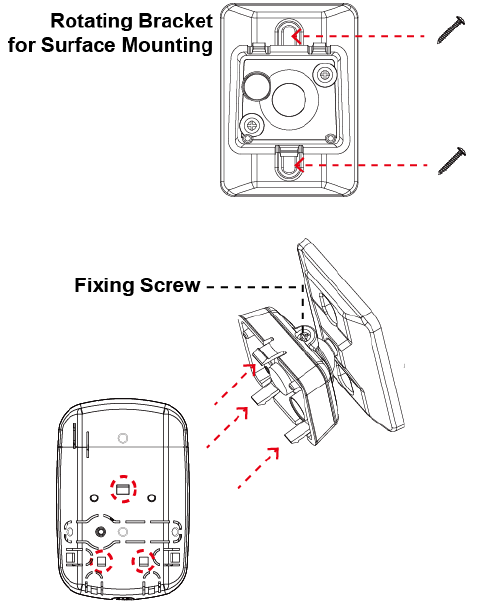

Wandmontage mit der Drehhalterung (optionales Zubehör, separat erhältlich):
Für die Wandmontage ist eine optionale Drehhalterung erhältlich, mit der Benutzer den Erfassungsbereich anpassen können. Mit der Drehhalterung kann der IR-35-2W horizontal um 80 Grad und vertikal um 70 Grad gedreht werden, um eine optimale Abdeckung zu gewährleisten.
Die Drehhalterung kann mit den mitgelieferten Schrauben an der Wand montiert werden.
Schrauben Sie die Drehhalterung an die Wand.
Setzen Sie die 3 Haken der Drehhalterung entsprechend in die 3 Löcher des Sockels ein.
Drehen Sie die Halterung in den gewünschten Erfassungsbereich und ziehen Sie die Befestigungsschraube fest.
Installationsempfehlungen
Es wird empfohlen, den PIR-Melder an folgenden Orten zu installieren:
In einer Höhe von 2,3-2,5 Metern für optimale Leistung:
An Stellen, an denen Tiere den Erfassungsbereich nicht durch Klettern auf Möbel oder andere Gegenstände erreichen können.
Richten Sie den Melder nicht auf Treppen, auf denen Tiere klettern können.
An einer Position, an der sich ein Eindringling normalerweise seitlich durch das Sichtfeld des PIR-Melders bewegen würde.
In einer Ecke, um das größtmögliche Sichtfeld zu erzielen.
An einer Position, an der das Sichtfeld nicht z. B. durch Vorhänge, Dekorationsgegenstände usw. verdeckt wird.

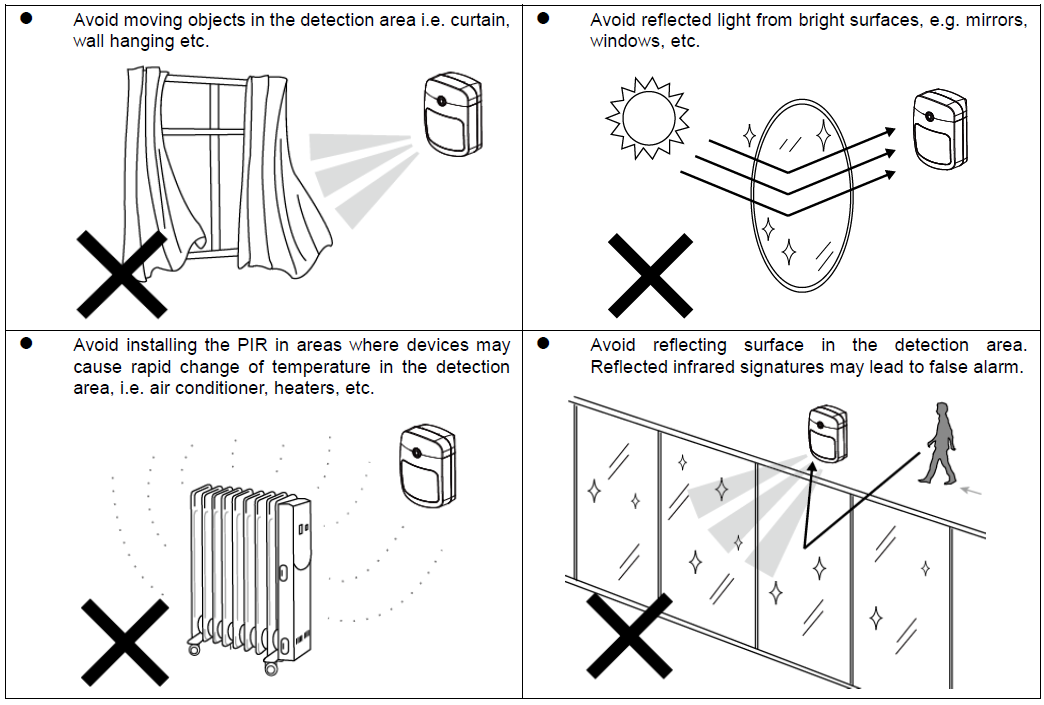

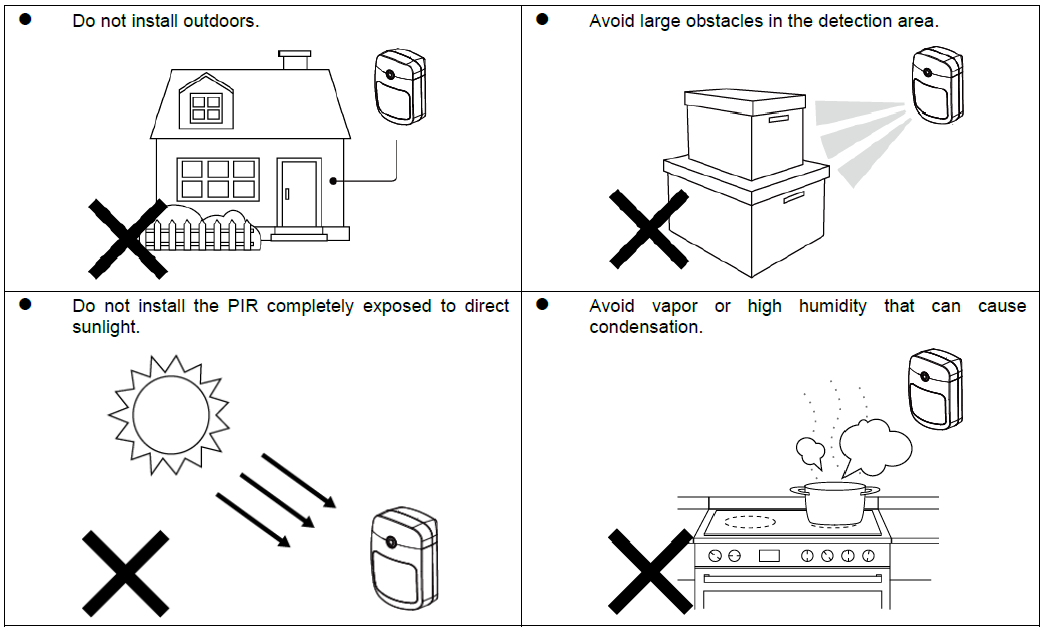

Einschränkungen
Quelle und englisches Original: VESTA Guide – VESTA-176. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
