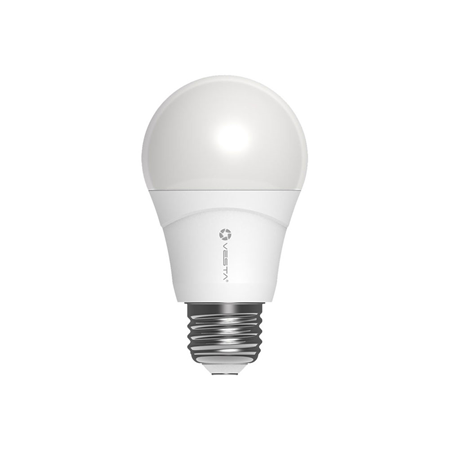

RSB-1ZBS
RGBW Smart Bulb (Zigbee)
Einführung
Die RSB-1ZBS ist eine ZigBee Smart LED Farbleuchte. Sie verfügt sowohl über Mehrfarbeinstellung als auch über Helligkeitsregelung. Nach der Einbindung in ein ZigBee-Netzwerk kann der Benutzer die Leuchte fernbedienen über den ZigBee-Netzwerkkoordinator.
Die Leuchte nutzt die ZigBee-Technologie zur drahtlosen Signalübertragung. ZigBee ist ein drahtloses Kommunikationsprotokoll, das zuverlässig ist und einen geringen Stromverbrauch sowie eine hohe Übertragungseffizienz aufweist. Basierend auf dem IEEE802.15.4-Standard ermöglicht ZigBee die Einbindung einer Vielzahl von Geräten in ein Netzwerk zur koordinierten Datenübertragung und Signalweiterleitung.
Die Leuchte dient im ZigBee-Netzwerk auch als Router. Nach der Einbindung in das ZigBee-Netzwerk ermöglicht sie anderen ZigBee-Geräten, sich über die Leuchte mit dem Netzwerk zu verbinden.
Einrichtung des ZigBee-Netzwerks
Richtlinie für ZigBee-Geräte
ZigBee ist ein drahtloses Kommunikationsprotokoll, das zuverlässig ist, einen geringen Stromverbrauch aufweist und eine hohe Übertragungseffizienz bietet. Basierend auf dem IEEE802.15.4-Standard ermöglicht ZigBee die Einbindung einer Vielzahl von Geräten in ein Netzwerk zur koordinierten Datenübertragung und Signalweiterleitung.
Aufgrund der grundlegenden Struktur des ZigBee-Netzwerks sucht das ZigBee-Gerät nach dem Einschalten aktiv nach einem Netzwerk und verbindet sich damit.
Stellen Sie sicher, dass Ihr ZigBee-Netzwerkrouter oder -koordinator eingeschaltet ist, bevor Sie das ZigBee-Gerät einschalten.
Stellen Sie sicher, dass Ihr ZigBee-Netzwerkrouter oder -koordinator während der Nutzung eines ZigBee-Geräts eingeschaltet und in Reichweite ist.
Entfernen Sie ein ZigBee-Gerät nicht vom ZigBee-Netzwerkrouter oder -koordinator, ohne das ZigBee-Gerät zuvor auszuschalten.
Beitritt zum ZigBee-Netzwerk
Als ZigBee-Gerät muss die Leuchte einem ZigBee-Netzwerk beitreten, um Befehlssignale zu senden und zu empfangen. Befolgen Sie die nachstehenden Schritte, um die Leuchte in das ZigBee-Netzwerk aufzunehmen.
Drehen Sie die Leuchte in die Lampenfassung ein. Schalten Sie noch keine Stromversorgung zu.
Aktivieren Sie die Funktion für den Netzwerkbeitritt (Permit-Join) am Router oder Koordinator Ihres ZigBee-Netzwerks.

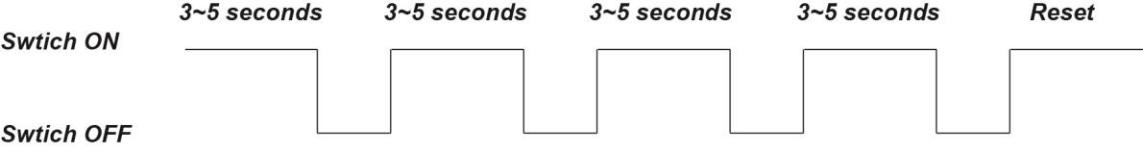

Schalten Sie die Leuchte für 3~5 Sekunden EIN (nicht länger als 5 Sekunden), schalten Sie sie anschließend AUS.
Wiederholen Sie Schritt 3 drei (3) Mal, insgesamt also vier (4) EIN/AUS-Zyklen.
Schalten Sie die Leuchte zum 5. Mal EIN, das Gerät wird zurückgesetzt und beginnt mit der Suche nach einem neuen ZigBee-Netzwerk.
Nach dem Beitritt zum ZigBee-Netzwerk wird die Leuchte automatisch im Sicherheitssystem des Netzwerks registriert. Überprüfen Sie den ZigBee-Netzwerkkoordinator, die Systemzentrale oder die Zentraleinheit (CIE), um zu bestätigen, dass der Beitritt und die Registrierung erfolgreich waren.
Entfernen des Geräts aus dem ZigBee-Netzwerk (Werksreset)
Um die Leuchte aus dem aktuellen ZigBee-Netzwerk zu entfernen, muss das Gerät auf Werkseinstellungen zurückgesetzt werden, um die Entfernung des Geräts abzuschließen. Die Werksreset-Funktion löscht die gespeicherten Einstellungen und Informationen der Leuchte und veranlasst sie, nach einem neuen ZigBee-Netzwerk zu suchen.
Stellen Sie vor dem Entfernen des Geräts sicher, dass sich die Leuchte innerhalb der Signalreichweite des aktuellen ZigBee-Netzwerks befindet
Löschen Sie die Leuchte aus der aktuellen Alarmzentrale / CIE.
Schalten Sie die Leuchte aus.
Schalten Sie die Leuchte für 3~5 Sekunden EIN (nicht länger als 5 Sekunden), schalten Sie sie anschließend AUS.
Wiederholen Sie Schritt 3 3 Mal, insgesamt also 4 EIN/AUS-Zyklen.
Schalten Sie die Leuchte zum 5. Mal EIN, das Gerät wird zurückgesetzt und beginnt mit der Suche nach einem neuen ZigBee-Netzwerk.
Nach dem Zurücksetzen löscht die Leuchte die aktuelle ZigBee-Netzwerkeinstellung und sendet ein Signal an den ZigBee-Koordinator, um sich selbst aus dem aktuellen ZigBee-Netzwerk zu entfernen. Anschließend sucht sie erneut aktiv nach verfügbaren ZigBee-Netzwerken und tritt dem Netzwerk automatisch bei.
Kapazität des ZigBee-Router-Geräts
Die Leuchte mit Router-Funktion ermöglicht es anderen ZigBee-Geräten, über den Router dem ZigBee-Netzwerk beizutreten. Die Leuchte hat eine maximale Kapazität von 7 Geräten, davon 4 Router.
Funktionen
Farb- und Sättigungsanpassung
Farbe und Sättigung der Leuchte können von den ZigBee-Koordinatoren aus der Ferne durch Senden von Befehlen angepasst werden.
Helligkeitsanpassung
Die Leuchte verfügt über dimmbare Beleuchtung, der Helligkeitsprozentsatz kann von den ZigBee-Koordinatoren aus der Ferne durch Senden von Befehlen angepasst werden.
Überwachung
Die Leuchte sendet gemäß den Benutzereinstellungen regelmäßig ein Überwachungssignal, um ihren Zustand zu melden. Das werkseitige Standardintervall beträgt 10 Minuten.
Anhang (Nur für Entwickler)

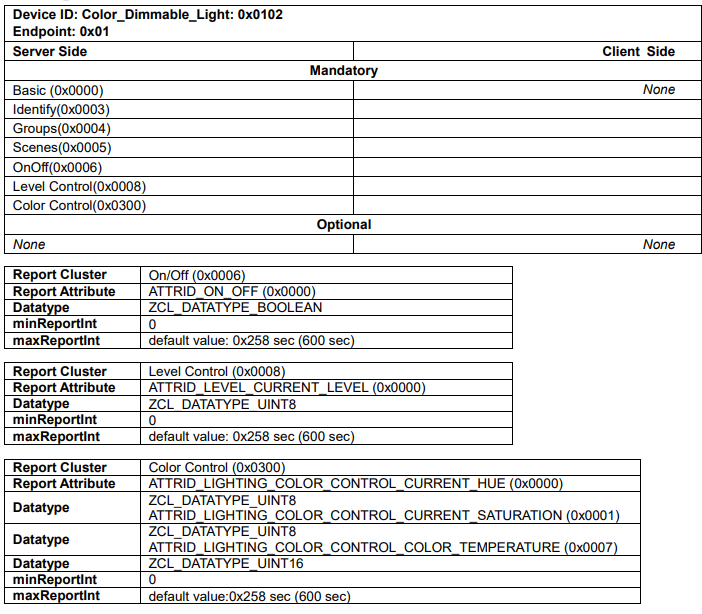

Light Bulb Cluster ID

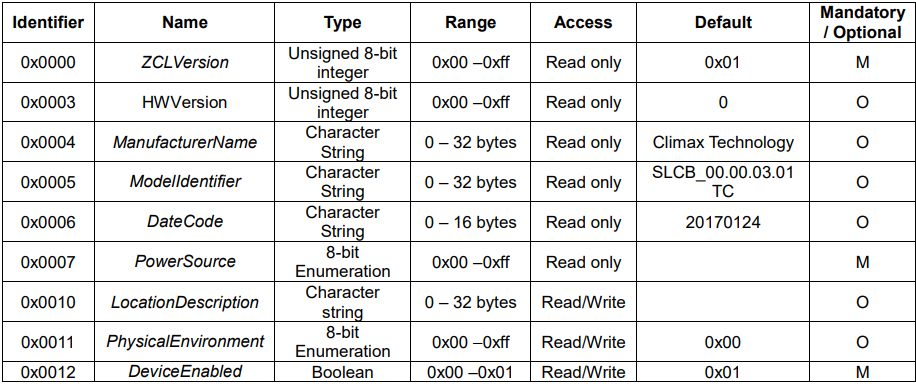

Attribute der Basic Cluster Information
Attribute der Identify Cluster Information
Attribute der Group Cluster Information

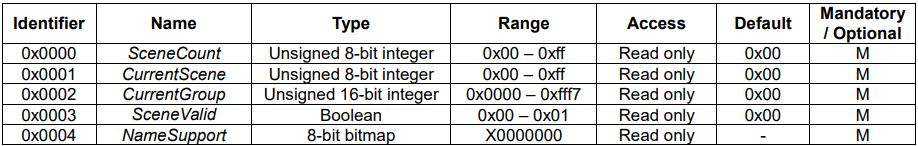

Attribute der Scenes Cluster Information
Attribute der On/Off Cluster Information
Attribute der Level Control Cluster Information

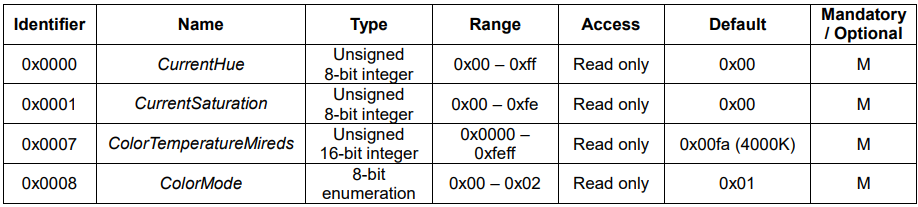

Attribute der Color Control Cluster Information
