PRLM-CH3-AC-ZW
Relaissteuerungen / 3-Kanal Z-Wave Relaisschalter.
Einführung
PRLM-CH3-AC-ZW ist ein Z-Wave 3-Kanal Relaisschalter, der an verdrahtete Geräte angeschlossen und auf den Status Normal Open (N.O.) eingestellt werden kann. Nach dem Beitritt zum Z-Wave-Netzwerk kann der Relaisschalter über das Z-Wave-Netzwerk gesteuert werden, um angeschlossene Geräte zu aktivieren.
Z-Wave ist ein drahtloses Kommunikationsprotokoll, das ein Niedrigenergie-Funksignal nutzt. Durch die Nutzung des Z-Wave-Mesh-Netzwerks können Befehle über zwischengeschaltete „lauschende“ Z-Wave-Produkte an ihr Ziel weitergeleitet werden.
Das Relais kann Z-Wave-Knoten durch einfaches Drücken der Funktionstaste steuern und kann Sie auch auf Kommunikationsprobleme des Signals hinweisen.

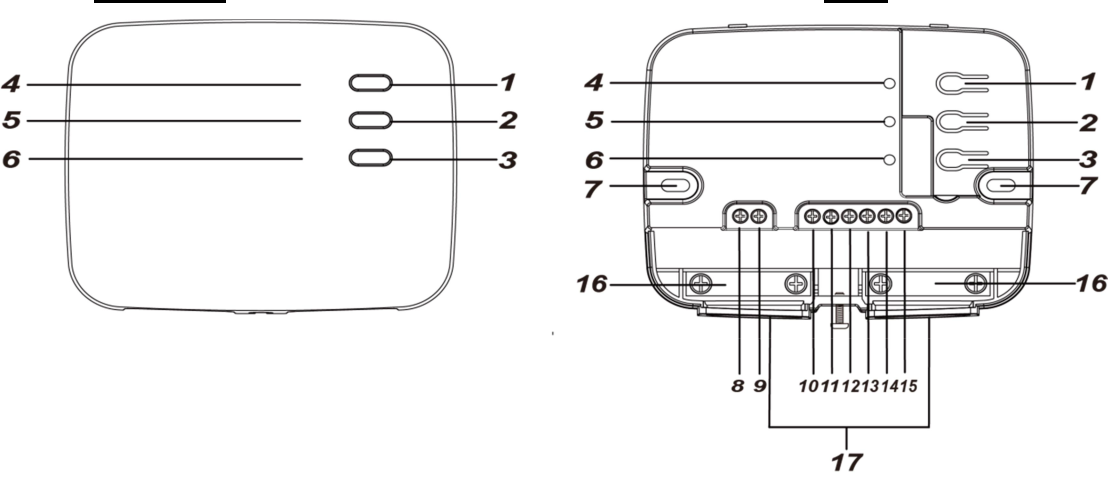

Teilebezeichnung
Obere Abdeckung Sockel
Schalttaste 1/Funktionstaste
Drücken Sie die Taste 3-mal innerhalb von 1 Sekunde, um einen Anlerncode zu senden.
Halten Sie die Taste 10 Sekunden lang gedrückt, um einen Werksreset durchzuführen.
Drücken Sie die Taste, um Relaiskanal 1 EIN/AUS zu schalten.
Schalttaste 2
Drücken Sie die Taste, um Relaiskanal 2 EIN/AUS zu schalten.
Schalttaste 3
Drücken Sie die Taste, um Relaiskanal 3 EIN/AUS zu schalten.
Wenn Schalttaste 2/3 gedrückt wird, schaltet Relaiskanal 2/3 sofort EIN/AUS.
Wenn Schalttaste 1 gedrückt wird, schaltet Relaiskanal 1 nach einer Sekunde EIN/AUS, da das Gerät zunächst erkennen muss, ob der Tastendruck zum Ein-/Ausschalten oder zum Senden eines Anlerncodes dient.
LED-Anzeige 1
LED-Anzeige 2
LED-Anzeige 3
Die LED-Anzeigen 1/2/3 zeigen den Status von Relaiskanal 1/2/3 an:
LED 1 An/Aus: Relaiskanal 1 An/Aus
LED 2 An/Aus: Relaiskanal 2 An/Aus
LED 3 An/Aus: Relaiskanal 3 An/Aus
Beim Einschalten blinken alle LEDs nacheinander für 1 Zyklus.
Im Anlernmodus blinken alle LEDs einmal pro Sekunde.
Bei erfolgreichem Anlernen blinken alle LEDs 3-mal schnell.
Befestigungslöcher
Anschlussklemmen
Führen Sie den Draht in die Klemme ein, ziehen Sie die Schraube fest, um die Klemmvorrichtung zu schließen und den Draht zu fixieren. Lösen Sie die Schraube, um die Klemmvorrichtung zu öffnen und den mit der Klemme verbundenen Draht zu entfernen.
Line (AC-Eingang)
Neutral
NO (Kanal 1)
Für Normal-Open-Anschluss mit dem Gerät
Common (Kanal 1)
NO (Kanal 2)
Für Normal-Open-Anschluss mit dem Gerät
Common (Kanal 2)
NO (Kanal 3)
Für Normal-Open-Anschluss mit dem Gerät
Common (Kanal 3)
Zugentlastungsklemme
Die Klemmen dienen zur Sicherung der Drähte und bieten Zugentlastung, um die Drähte vor der Metallaussparung zu schützen.
Verdrahtungslöcher
Spezifikation
Stromversorgung: 100 – 240V AC
Unterstützter Laststrom (pro Relaiskanal): 5A, 250VAC oder 5A, 30VDC
Litzendraht: 14–22 AWG
Achtung
Alle Arbeiten am Gerät, einschließlich Installation und Wartung, müssen von einem qualifizierten und zugelassenen Elektriker durchgeführt werden.
Stellen Sie vor der Installation oder Wartungsarbeiten sicher, dass die Stromversorgung getrennt wurde. Schließen Sie das Gerät nicht an Lasten an, die den unterstützten Laststrom überschreiten.
Installation
Verdrahten Sie das Relais gemäß den nachstehenden Anweisungen.
Bitte schalten Sie die Stromversorgung vor dem Anschließen aus.
Entfernen Sie die obere Abdeckung und die Zugentlastungsklemmen.
Verbinden Sie die Klemmen L und N der Stromversorgung durch das Verdrahtungsloch jeweils mit den Klemmen Line und Neutral von PRLM.
Wählen Sie je nach dem Gerät, das Sie über Relaiskanal 1 steuern möchten, die NO-Klemme aus und verdrahten Sie Relaiskanal 1 durch das Verdrahtungsloch mit dem Gerät, um eine Normal-Open-Verbindung mit dem Gerät herzustellen.
Verfahren Sie analog zu Schritt 4, um Relaiskanal 2/3 mit anderen verdrahteten Geräten zu verbinden.
Bringen Sie nach Abschluss der Verdrahtung die Zugentlastungsklemmen und die obere Abdeckung wieder an. Schalten Sie die Stromversorgung ein, um den Relaisschalter mit Strom zu versorgen.
Funktionen
Gerät hinzufügen (Inclusion)
Schließen Sie den Stromeingang gemäß der obigen Installationsanleitung an den Relay Switch an und schalten Sie den Relay Switch ein.
Versetzen Sie das Z-Wave-Gateway oder die Alarmzentrale in den Inclusion-Modus (siehe Handbuch des Z-Wave-Gateways oder der Alarmzentrale).
Drücken Sie innerhalb von 1 Sekunde 3-mal den Funktionsschalter.
Folgen Sie der Bedienungsanleitung des Z-Wave-Gateways oder der Alarmzentrale, um den Hinzufügevorgang abzuschließen.
Wurde das Gerät bereits in ein anderes Z-Wave-Gateway/eine andere Alarmzentrale eingebunden (inkludiert), oder kann es nicht in das aktuelle Z-Wave-Gateway/die aktuelle Alarmzentrale eingebunden werden, entfernen Sie es zunächst (siehe Gerät entfernen).
Gerät entfernen (Exclusion)
Das Gerät muss aus einem bestehenden Z-Wave-Netzwerk entfernt werden, bevor es in ein anderes eingebunden werden kann.
Exclusion-Modus
Versetzen Sie das Z-Wave-Gateway oder die Alarmzentrale in den Exclusion-Modus (siehe Handbuch des Z-Wave-Gateways oder der Alarmzentrale).
Drücken Sie innerhalb von 1 Sekunde 3-mal den Funktionsschalter, und das Gerät wird aus dem Z-Wave-Netzwerk entfernt.
Werksreset
Ein Werksreset des Geräts setzt es auf die Werkseinstellungen zurück (d. h. es ist in kein Z-Wave-Netzwerk mehr eingebunden). Verwenden Sie dieses Verfahren nur, wenn das Z-Wave-Gateway oder die Alarmzentrale verloren gegangen oder anderweitig nicht funktionsfähig ist.
Halten Sie den Funktionsschalter des Geräts 10 Sekunden lang gedrückt, um einen Werksreset durchzuführen.
Reichweitentest
Um zu testen, ob das Gerät mit dem Z-Wave-Gateway oder der Alarmzentrale kommunizieren kann:
Versetzen Sie das Gateway/die Zentrale in den Reichweitentest-Modus (Walk Test).
Drücken Sie den Funktionsschalter am Gerät.
Das Gateway/die Zentrale sollte anzeigen, ob sich das Gerät innerhalb der Betriebsreichweite befindet (siehe Bedienungsanleitung des Gateways/der Zentrale).

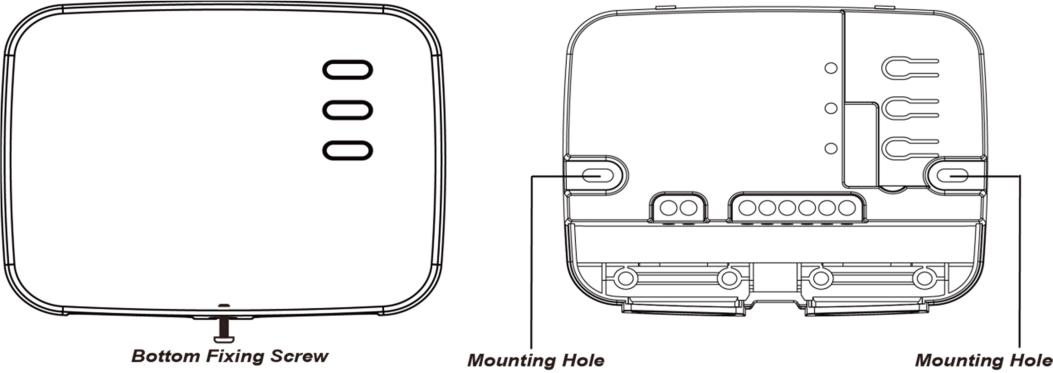

Montage
Nachdem Sie den Reichweitentest abgeschlossen haben und sicher sind, dass das Gerät am gewählten Standort mit dem Z-Wave-Gateway kommunizieren kann, fahren Sie mit der Montage fort.
Trennen Sie die Hauptstromversorgung.
Lösen Sie die untere Befestigungsschraube und entfernen Sie die obere Abdeckung des Relay Switch. Markieren Sie mithilfe der Löcher in der Basis die Montageposition an der Wand.
Bohren Sie Löcher an der markierten Position und setzen Sie bei Bedarf Dübel ein, schrauben Sie die Basis an der Montageposition fest.
Setzen Sie die obere Abdeckung wieder auf und ziehen Sie die untere Befestigungsschraube fest.
Bedienung
Relaissteuerung
Nachdem der Relay Switch erfolgreich in ein Z-Wave-Netzwerk eingebunden wurde, kann das Gateway/die Alarmzentrale den Relay Channel 1/2/3 fernbedient ein-/ausschalten. Genaue Angaben entnehmen Sie bitte Ihrem Z-Wave-Gateway/Ihrer Alarmzentrale.
Der Benutzer kann auch manuell den Switch Button 1/2/3 drücken, um den Relay Channel 1/2/3 ein-/auszuschalten.
Z-Wave-Informationen
Generic Device Class: GENERIC_TYPE_SWITCH_BINARY
Specific Device Class: SPECIFIC_TYPE_POWER_SWITCH_BINARY
Role Type: Always On Slave (AOS)
Unterstützte Sicherheitsschlüssel: S2_UNAUTHENTICATION
Library: Enhanced 232 slave
Endpoint 1 Gerätetyp: generic type switch binary und specific type On/off power switch
Endpoint 1 Gerätetyp: generic type switch binary und specific type On/off power switch
Endpoint 1 Gerätetyp: generic type switch binary und specific type On/off power switch
Command Class Unterstützung/Steuerung
Im NIF angekündigte Command Classes
ZWave Plus Info CC
Transport Service CC
Manufacturer Specific CC, V2 (S2)
Device Reset Locally CC (S2)
Security_2 CC
Powerlevel CC (S2)
Version CC, V2 (S2)
Association CC, V2 (S2)
Multi Channel Association CC, V3 (S2)
Association Group Information CC (S2)
Multil Channel CC (S2)
Supervision CC
Firmware Update Md CC, V4 (S2)
Switch Binary (S2)

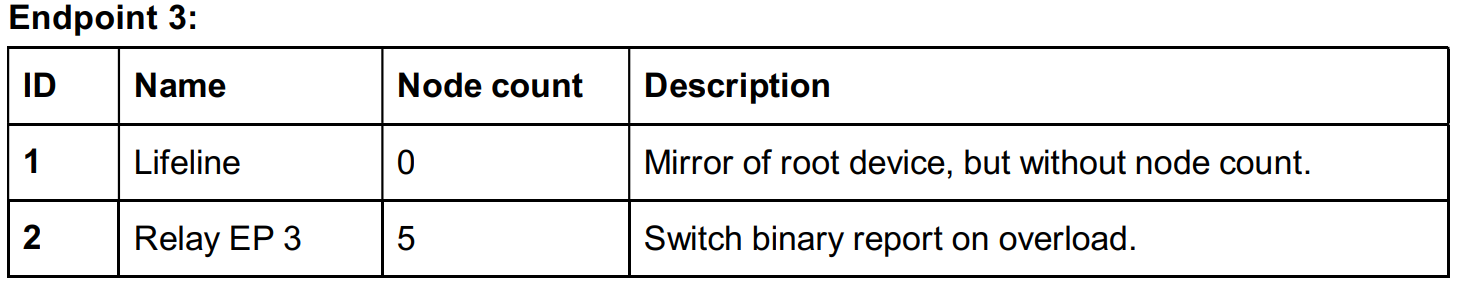

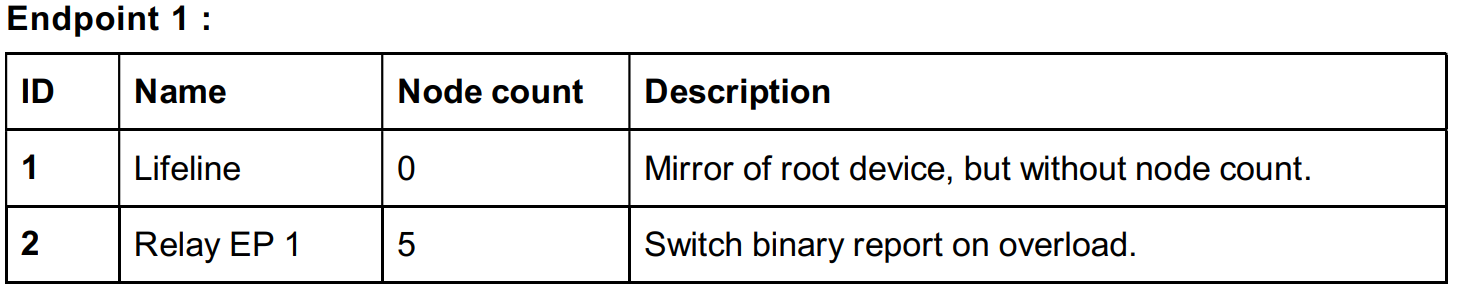

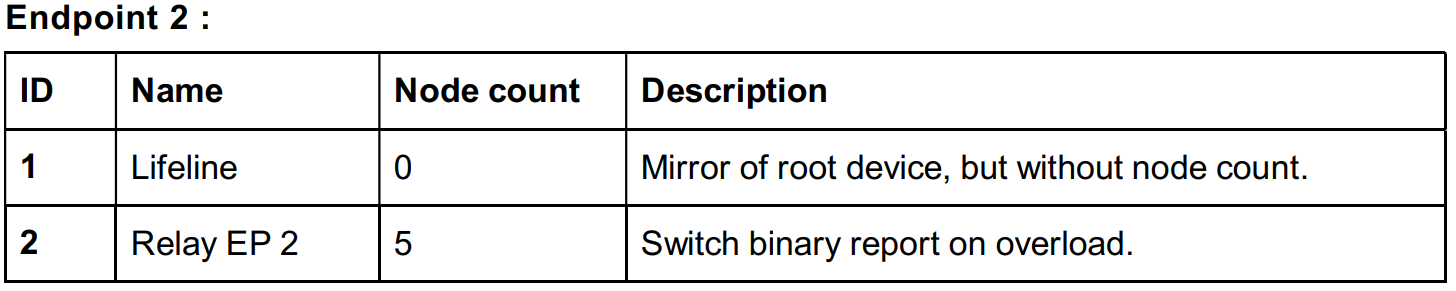

Endpoints 123 implementieren die folgenden Command Classes
ZWave Plus Info CC
Security_2 CC
Association CC, V2 (S2)
Multi Channel Association CC, V3 (S2)
Association Group Information CC (S2)
Supervision CC
Switch Binary (S2)
Basic Command Class Zuordnung: Binary Switch CC für Endpoint 1 & 2 & 3.

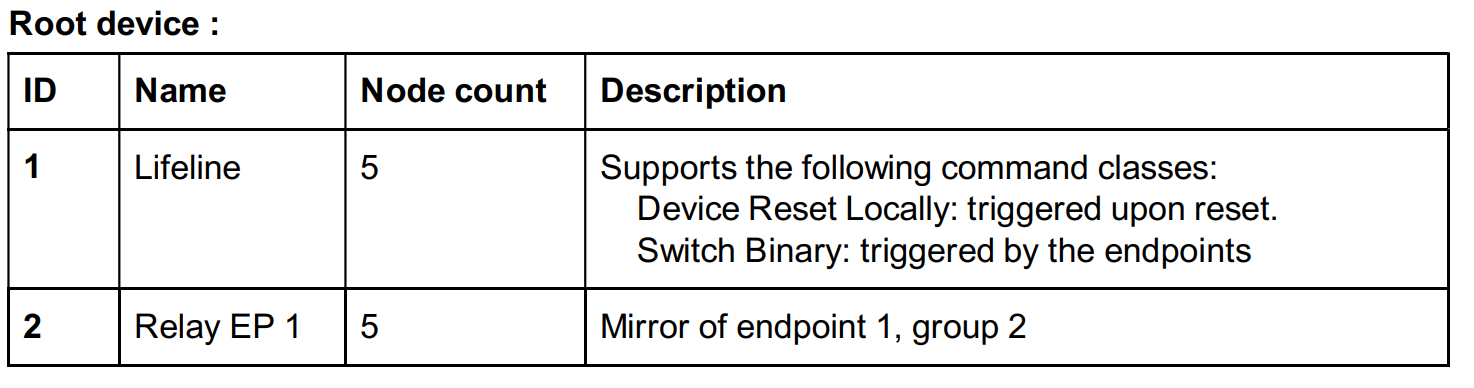

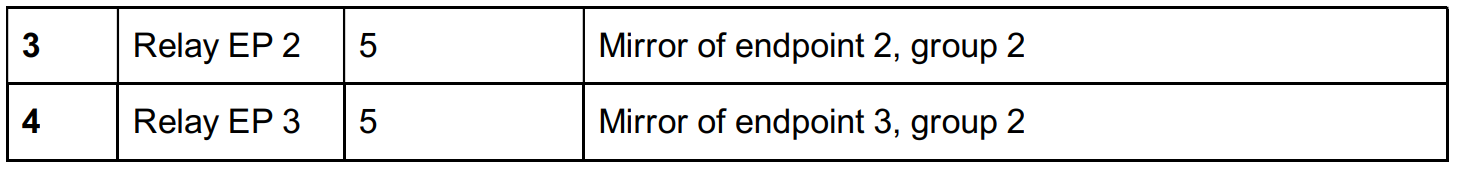

Z-Wave-Gruppen (Association Command Class Version 2)
