SCM-5ZW
Rollladensteuerung
Einführung

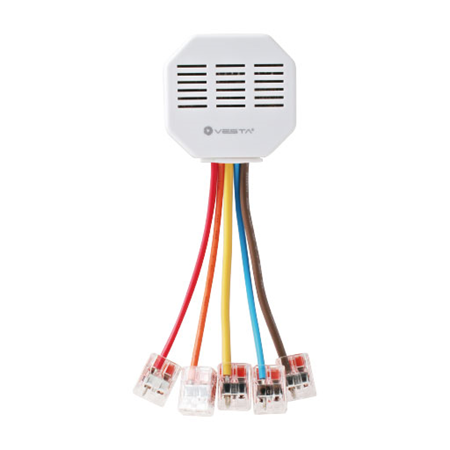

SCM-5ZW ist eine Z-Wave-Rollladensteuerung. Der Benutzer kann die SCM über das Z-Wave-Netzwerk aus der Ferne oder manuell durch Anschluss eines Schalters an die SCM steuern.
Automatisch oder ferngesteuert hoch- oder herunterfahren oder auf halbem Weg anhalten – die SCM-5ZW wird direkt angeschlossen und steuert motorisierte Fensterbehänge, Innen- und Außenjalousien und -rollläden, Projektionsleinwände sowie Garagentore oder Einfahrtstore Ihres Hauses.
Die Rollladensteuerung ist nur mit einem Z-Wave-Gateway/einer Z-Wave-Alarmzentrale kompatibel. Z-Wave ist ein drahtloses Kommunikationsprotokoll, das eine leistungsarme Funkfrequenz nutzt. Durch die Nutzung des Z-Wave-Mesh-Netzwerks können Befehle über zwischengeschaltete „lauschende“ Z-Wave-Produkte an ihr Ziel weitergeleitet werden.

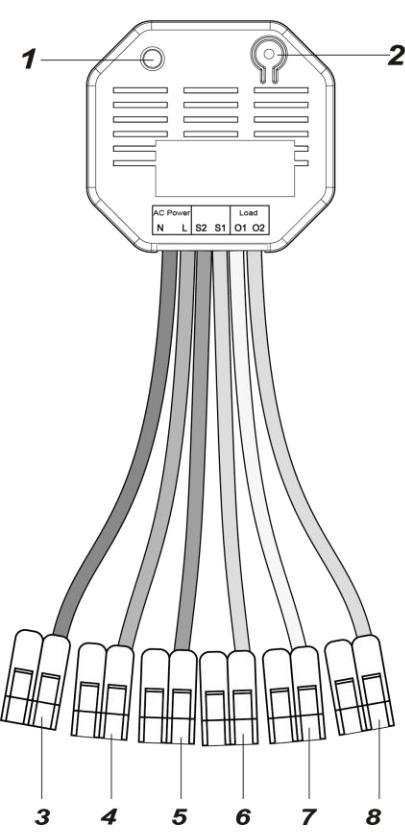

Teilebezeichnung
LED-Anzeige
Einschalten: LED blinkt zweimal.
Erfolgreiches Anlernen: LED blinkt 3-mal.
Werksreset: LED blinkt zweimal.
Funktionstaste
Drücken Sie die Funktionstaste, und die Rollladensteuerung sendet einen Multilevel-Bericht.
Drücken Sie die Funktionstaste 3-mal innerhalb von 1,5 Sekunden, um die Rollladensteuerung in das Z-Wave-Netzwerk aufzunehmen oder daraus zu entfernen.
Halten Sie die Funktionstaste 10 Sekunden lang gedrückt, um einen Reset durchzuführen.
Netzeingangskabel N (Neutralleiter) (Blau)
Netzeingangskabel L (Phase) (Braun)
Anschlusskabel für lokalen Schalter S2 (Abwärtsrichtung) (Orange)
Wenn die SCM gemäß Installation unten angeschlossen ist, fährt der Rollladen nach Betätigung des Schalters 4 Minuten lang herunter.
Durch Betätigen dieses Schalters während der Rollladen hochfährt, wird der Rollladen gestoppt.
6. Anschlusskabel für lokalen Schalter S1 (Aufwärtsrichtung) (Rot)
Wenn die SCM gemäß Installation unten angeschlossen ist, fährt der Rollladen nach Betätigung des Schalters 4 Minuten lang hoch.
Durch Betätigen dieses Schalters während der Rollladen herunterfährt, wird der Rollladen gestoppt.
7. Motorausgangskabel O1 (Aufwärtsrichtung) (Gelb)
An den Aufwärts-Anschluss des Rollladenmotors anschließen.
8. Motorausgangskabel O2 (Abwärtsrichtung) (Grün)
An den Abwärts-Anschluss des Rollladenmotors anschließen.
Technische Daten
Stromversorgung: 110 – 230VAC, 50/60Hz
Unterstützter Laststrom: 1/4 HP (Pferdestärke); 1,8 Amps bei Motoren mit kompensiertem Leistungsfaktor (induktive Lasten)
Kommunikationsprotokoll: Z-Wave Plus 500er-Serie Modul
Achtung
Sämtliche Arbeiten am Gerät, einschließlich Installation und Wartung, müssen von einer qualifizierten und zugelassenen Elektrofachkraft durchgeführt werden.
Vor der Installation oder jeglichen Wartungsarbeiten stellen Sie sicher, dass die Stromversorgung getrennt wurde.
Schließen Sie das Gerät nicht an Lasten an, die den unterstützten Laststrom überschreiten.
Schließen Sie das Gerät nur an einen wechselstrombetriebenen Motor an.
Funktionen
Gerät hinzufügen (Einschluss)
Dieses Produkt kann in jedes Z-Wave-Netzwerk zusammen mit anderen Z-Wave-zertifizierten Geräten anderer Hersteller und/oder anderer Anwendungen aufgenommen und betrieben werden. Alle nicht batteriebetriebenen Knoten innerhalb des Netzwerks fungieren unabhängig vom Hersteller als Repeater, um die Zuverlässigkeit des Netzwerks zu erhöhen.
Schließen Sie die Rollladensteuerung an die Stromversorgung an (siehe Installation im Handbuch).
Versetzen Sie das Z-Wave-Gateway bzw. die Alarmzentrale in den Einschlussmodus (bitte beachten Sie das Handbuch des Z-Wave-Gateways bzw. der Alarmzentrale).
Drücken Sie innerhalb von 1,5 Sekunden 3-mal die Funktionstaste.
Beachten Sie das Betriebshandbuch des Z-Wave-Gateways bzw. der Alarmzentrale, um den Aufnahmevorgang abzuschließen.
Falls das Gerät bereits in ein anderes Z-Wave-Gateway/eine andere Alarmzentrale aufgenommen wurde oder das Gerät nicht in das aktuelle Z-Wave-Gateway/die aktuelle Alarmzentrale aufgenommen werden kann, versuchen Sie zunächst, es zu entfernen (siehe Gerät entfernen).
Gerät entfernen (Ausschluss)
Das Gerät muss vor der Aufnahme in ein anderes Netzwerk aus dem bestehenden Z-Wave-Netzwerk entfernt werden.
Ausschlussmodus
Versetzen Sie das Z-Wave-Gateway bzw. die Alarmzentrale in den Ausschlussmodus (bitte beachten Sie das Handbuch des Z-Wave-Gateways bzw. der Alarmzentrale).
Drücken Sie innerhalb von 1,5 Sekunden 3-mal die Funktionstaste, und das Gerät wird aus dem Z-Wave-Netzwerk entfernt.
Werksreset
(Verwenden Sie den Werksreset nur, wenn die Netzwerk-Alarmzentrale/das Gateway fehlt oder nicht funktionsfähig ist).
Durch das Zurücksetzen des Geräts auf die Werkseinstellungen wird es auf die Werksstandardeinstellungen zurückgesetzt (d. h. nicht in ein Z-Wave-Netzwerk aufgenommen).
Halten Sie die Funktionstaste des Geräts 10 Sekunden lang gedrückt, um einen Werksreset durchzuführen.
Reichweitentest
Um zu prüfen, ob das Gerät mit dem Z-Wave-Gateway bzw. der Alarmzentrale kommunizieren kann:
Versetzen Sie das Gateway/die Zentrale in den Reichweitentest-Modus (Walk Test).
Drücken Sie die Funktionstaste am Gerät.
Das Gateway/die Zentrale sollte anzeigen, ob sich das Gerät innerhalb der Betriebsreichweite befindet (bitte beachten Sie das Betriebshandbuch des Gateways/der Zentrale).
Installation
Verkabelung mit Steckverbinder
Die SCM-5 wird mit integrierten Anschlussdrähten und Klemmen (Wago 221 Steckverbinder) geliefert.
Die 2-Draht-Verbinder sind für Voll- und Litzendrähte von 0,2 bis 4 mm² (24–12 AWG) geeignet.
Bitte schließen Sie die SCM-5 mit den Verbindern an die Wechselstromversorgung, die lokalen Schalter und den Rollladenmotor an.
Stellen Sie vor der Verkabelung sicher, dass die Stromversorgung ausgeschaltet ist. So verbinden Sie die Drähte:

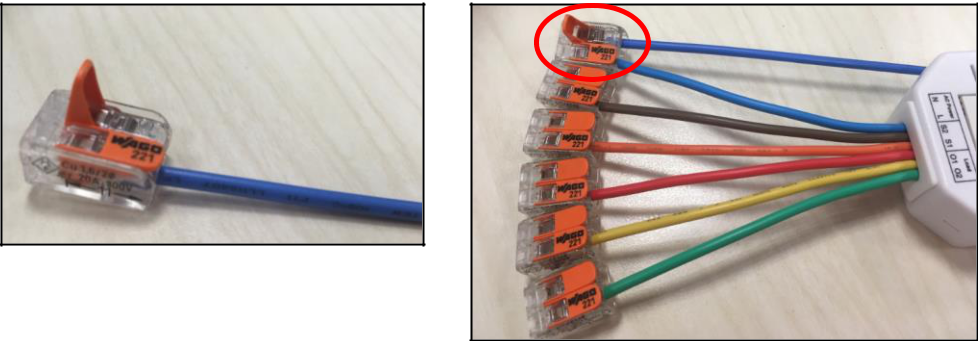

Heben Sie den Hebel an und führen Sie den Draht ein. (Bild 1, 2)

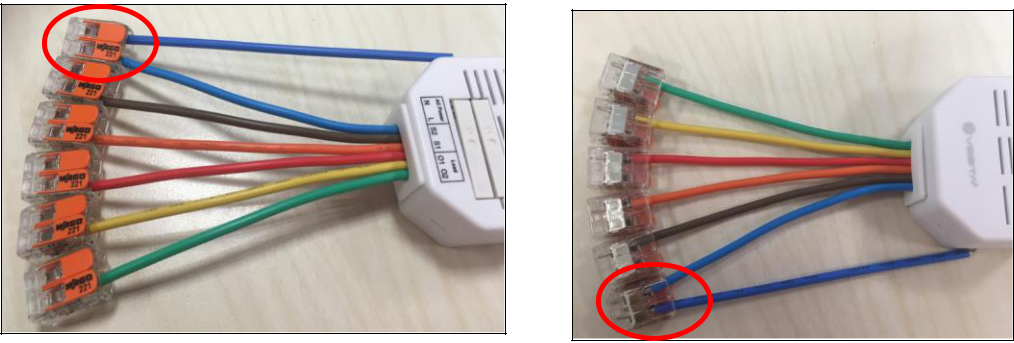

Bild1 Bild 2 Drücken Sie den Hebel wieder nach unten. Das transparente Gehäuse ermöglicht die Überprüfung, ob der Draht korrekt angeschlossen ist. Stellen Sie sicher, dass der Draht fest sitzt und sich nicht löst. (Bild 3, 4)
Bild 3 Bild 4 Verbinden Sie auf die gleiche Weise wie in Schritt 1 & 2 die übrigen Drähte mit den Verbindern.

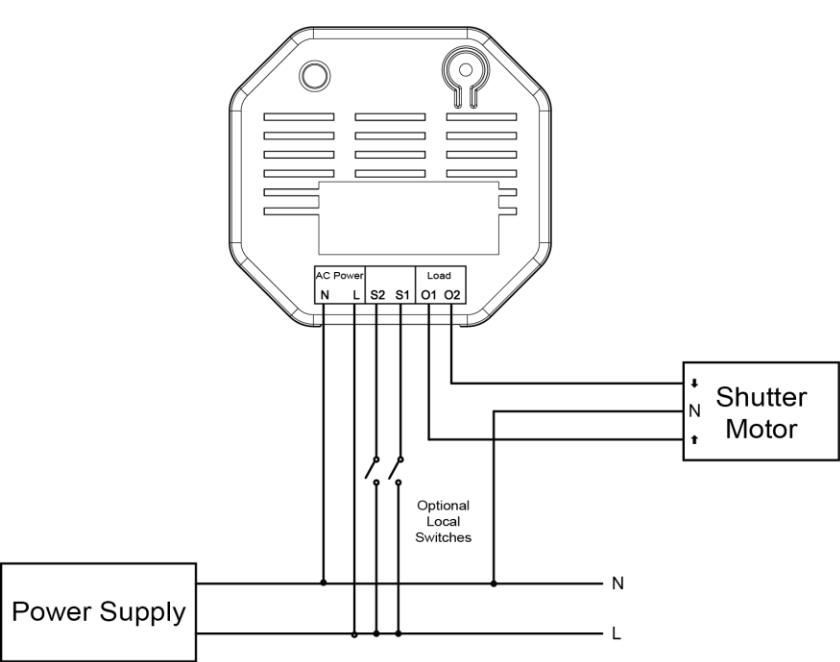

Die SCM-5 sollte gemäß dem folgenden Diagramm angeschlossen werden:
Verbinden Sie den N-Anschluss der SCM mit dem N-Anschluss der Stromversorgung.
Verbinden Sie den L-Anschluss der SCM mit dem L-Anschluss der Stromversorgung.
Verbinden Sie den O1-Anschluss der SCM mit dem Öffnen-Anschluss des Rollladenmotors.
Verbinden Sie den O2-Anschluss der SCM mit dem Schließen-Anschluss des Rollladenmotors.
(Optionaler lokaler Schalter) Verbinden Sie die Anschlüsse S2 und S1 der SCM mit dem L-Anschluss der Stromversorgung.
Betrieb
Rollladensteuerung
Manuelle Steuerung
Wenn ein optionaler lokaler Schalter angeschlossen ist, kann der Benutzer die Taste am Hoch-/Runter-Schalter (S1 hoch; S2 runter) 1 Sekunde lang gedrückt halten, um den Rollladen zu steuern. Bei Aktivierung fährt der Rollladen hoch bzw. herunter. Während der Rollladen fährt, kann der Benutzer den Rollladen durch Drücken der Taste für die entgegengesetzte Richtung stoppen.
Z-Wave-Netzwerk
Nachdem die Rollladensteuerung erfolgreich in ein Z-Wave-Netzwerk aufgenommen wurde, kann der Z-Wave-Controller den Rollladen mit dem Z-Wave-Befehl Switch Binary Set oder Switch Multilevel Set steuern, unter Verwendung der folgenden Parameter:
Wert: 0x00~0x63 (0%~99%, 0% = vollständig geschlossen, 99% = vollständig geöffnet)
Dimmdauer: 0x00
Bei jedem Hoch-/Runterfahren wird der Befehl Multilevel Switch Start Level Change gesendet, um den Übergang zur neuen Stufe einzuleiten. Während die SCM in Bewegung ist, können Sie den Befehl Multilevel Switch Stop Level Change senden, um die SCM zu stoppen.
Kalibrierung
Die standardmäßige Aktivierungszeit der Rollladensteuerung beträgt 4 Minuten.
Wenn die Hoch-/Runter-Taste gedrückt wird, aktiviert dies den Rollladenmotor für 4 Minuten.
Wenn ein Z-Wave-Befehl vom Z-Wave-Controller empfangen wird, bestimmt dieser den prozentualen Verfahrweg des Rollladens auf Basis von 4 Minuten als Berechnungsgrundlage.
Damit die Rollladensteuerung ordnungsgemäß funktioniert, muss ihre Aktivierungszeit entsprechend der tatsächlichen Verfahrstrecke des Rollladens kalibriert werden. Es gibt zwei Möglichkeiten, die Aktivierungszeit anzupassen:
Manuelle Kalibrierung: Kalibrieren Sie die Aktivierung gemäß der folgenden Vorgehensweise:
Vor der Kalibrierung müssen die externen lokalen Schalter an die Rollladensteuerung angeschlossen sein.
Halten Sie die Funktionstaste 3 Sekunden lang gedrückt und lassen Sie sie los, um den Kalibrierungsmodus aufzurufen. Der Rollladenmotor fährt 4 Minuten lang hoch, sobald die Rollladensteuerung den Kalibrierungsmodus aufruft.
Warten Sie 4 Minuten, bis der Rollladenmotor stehen bleibt, und drücken Sie dann die Taste „Runter“, um den Rollladen herunterzufahren. (Wenn der Rollladen die geöffnete Position in weniger als 4 Minuten erreicht hat, können Sie die Taste „Runter“ drücken, um den Rollladenmotor zu stoppen. Drücken Sie anschließend erneut die Taste „Runter“, um den Rollladen herunterzufahren.)
Sobald der Rollladen vollständig geschlossen ist, drücken Sie die Taste „Hoch“. Die Rollladensteuerung erfasst die Zeit, die der Rollladen von geöffnet bis geschlossen benötigt hat, als neue „Schließzeit“.
Nachdem die Taste „Hoch“ in dem Moment gedrückt wurde, in dem der Rollladen vollständig geschlossen ist, fährt der Rollladen in Richtung geöffnet hoch.
Drücken Sie die Taste „Runter“ in dem Moment, in dem der Rollladen vollständig geöffnet ist. Die Rollladensteuerung erfasst die Zeit, die der Rollladen von geschlossen bis geöffnet benötigt hat, als neue „Öffnungszeit“.
Die Rollladensteuerung sendet bei jeder Stufenänderung einen Multilevel-Bericht (0x63) mit ihrem aktuellen Wert, Zielwert und/oder der Dauer an den Controller.
Wenn der Rollladen beispielsweise 30 Sekunden benötigt, um von der Position „Hoch“ zur Position „Runter“ zu fahren, beträgt die neue Schließzeit 30 Sekunden. Nach der Kalibrierung fährt der Rollladen bei jedem Drücken der Taste „Runter“ 30 Sekunden lang herunter.
Wenn der Rollladen 40 Sekunden benötigt, um von der Position „Runter“ zur Position „Hoch“ zu fahren, beträgt die neue Öffnungszeit 40 Sekunden. Nach der Kalibrierung fährt der Rollladen bei jedem Drücken der Taste „Hoch“ 40 Sekunden lang hoch.
Z-Wave-Befehl: Neben der manuellen Kalibrierung können Benutzer die Aktivierungszeit auch durch Senden eines Befehls vom Z-Wave-Controller mit dem Configuration-CC-Befehl anpassen, unter Verwendung der folgenden Parameter:
Einstellung
Parameternummer
Größe
Wert
Standard
Öffnungszeit-Einstellung
0x01
0x02
0x0000~0x00F0
0x00F0 (240 Sek.)
(Sek.)
Schließzeit-Einstellung
0x02
0x02
0x0000~0x00F0
0x00F0 (240 Sek.)
(Sek.)
Aktuelle Position
0x03
0x02
0x0000~0x0063
0x0063 (99%)
(%)
Vollständig geöffnet
Parameternummer: 0x01~0x03
Für Parameter 1 können Benutzer die Öffnungszeit (von unten nach oben) auf einen Wert zwischen 0 und 255 Sekunden einstellen.
Für Parameter 2 können Benutzer die Schließzeit (von oben nach unten) auf einen Wert zwischen 0 und 255 Sekunden einstellen.
Für Parameter 3 können Benutzer die aktuelle Position auf einen Wert zwischen %0 und %99 einstellen.
Größe: 0x02. Dieses Feld dient zur Angabe der Größe des tatsächlichen Werts.
Konfigurationswert: 0x0000~0x00F0 (Sekunden)
Die Rollladensteuerung beginnt mit der Bewegung, sobald der Z-Wave-Befehl Switch Binary Set oder Switch Multilevel Set empfangen wird, und die Bewegung wird basierend auf der aktuellen Positionseinstellung ausgeführt.
Beispiel für Konfigurationseinstellung:
Parameternummer
Größe
Wert
01
02
0064
(100 Sekunden)
02
02
0064
(100 Sekunden)
03
02
0032
(50%)
SWITCH_MULTILE
