TAS-9/TAS-9E

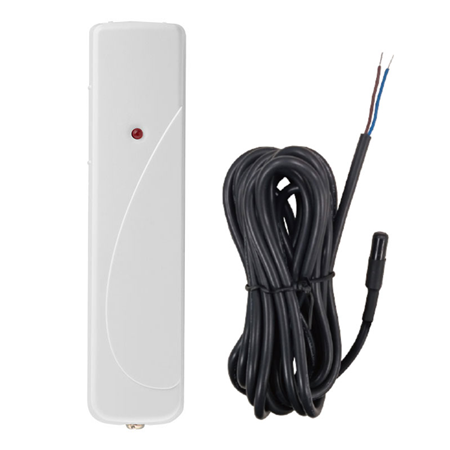

TEMPERATURSENSOR MIT EXTERNER SONDE VESTA
TAS-9E ist ein drahtloser Temperatursensor. Er übermittelt den Temperaturzustand alle 30-50 Minuten an die Alarmzentrale und sendet ein Alarmsignal, wenn die Temperatur den durch den Dip-Schalter eingestellten normalen Betriebsbereich über- oder unterschreitet.
Der Temperatursensor umfasst folgende Modelle:
TAS-9: Temperatursensor mit eingebautem Temperaturfühler.
TAS-9E: Temperatursensor mit externer Temperatursonde.
Bauteilbezeichnung

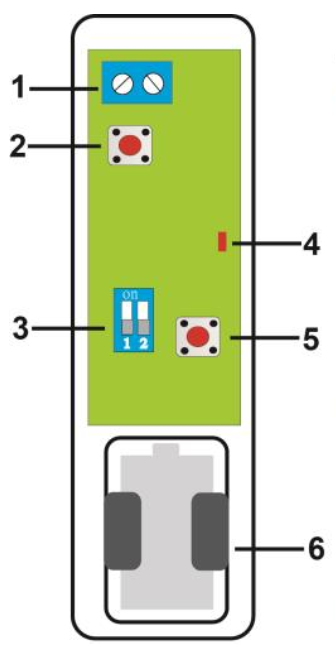

Entfernen Sie die Abdeckung, indem Sie die untere Befestigungsschraube lösen. Das Innere des Temperatursensors wird wie dargestellt sichtbar.
Klemmleiste für externe Temperatursonde (nur TAS-9E)
Optionale Klemmleiste zum Anschluss einer externen Temperatursonde.
Sabotageschalter
Wenn der Temperatursensor ordnungsgemäß installiert ist, wird der Sabotageschalter zusammengedrückt.
Ein Tamper-Close-Signal wird übermittelt, wenn der Sabotageschalter zusammengedrückt wird.
Ein Tamper-Open-Signal wird übermittelt, wenn der Sabotageschalter gelöst wird.
Interne LED
Blinkt 2 Sekunden lang schnell –
Sabotageschalter geschlossen/geöffnet, Lern-/Test-Taste gedrückt. Blinkt alle 4 Sekunden – Batterieerschöpfung
Die LED blinkt alle 4 Sekunden einmal, um einen niedrigen Batteriestand anzuzeigen, und alle Funktionen werden gestoppt. Siehe Batterie, um sie zu wechseln und die Funktion des Temperatursensors wiederherzustellen.
DIP-Schalter-Funktionsblock
Lern-/Test-Taste
Drücken Sie die Taste einmal, um einen Lerncode zusammen mit dem Statuscode zu senden, um die Alarmzentrale über den Status des Temperatursensors zu informieren.
Batteriefach

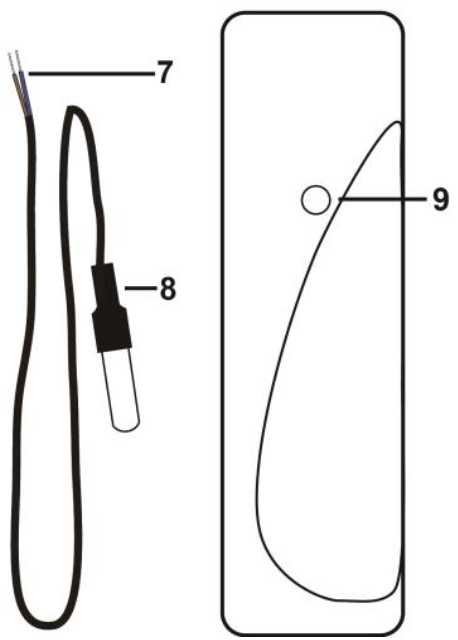

Anschluss für externe Temperatursonde (nur TAS-9E)
Externe Temperatursonde (nur TAS-9E)
Interner Temperaturfühler
Batterie
Der Temperatursensor verwendet eine CR123 – 3V Lithium-Batterie. Bitte ersetzen Sie die Batterie stets durch eine mit der korrekten Größe und Spannung.
Wenn der Temperatursensor einen niedrigen Batteriestand aufweist, wird ein Signal für niedrigen Batteriestand zusammen mit den regulären Signalübertragungen an die Alarmzentrale gesendet, damit diese den Status entsprechend anzeigen kann.
Wenn die Batterie erschöpft ist, blinkt die LED alle 4 Sekunden und der Temperatursensor stellt alle Funktionen ein.
Batteriewechsel
Entfernen Sie die Abdeckung, indem Sie die untere Befestigungsschraube lösen. Entfernen Sie anschließend die alte Batterie.
II. Drücken Sie den Sabotageschalter oder die Lern-/Test-Taste einige Male.
III. Setzen Sie eine neue Batterie in das Batteriefach ein. Achten Sie dabei auf die korrekte Polarität der Batterie.
IV. Bringen Sie die Abdeckung wieder an.
Überwachung
Alle 30-50 Minuten wird ein Überwachungssignal zusammen mit der aktuellen Temperaturmessung und dem Batteriestatus gesendet.
Die Überwachungszeit wird bei jeder Signalübertragung zurückgesetzt (z. B. Tamper-Open-Signal, Tamper-Close-Signal usw.).
Erste Schritte
Entfernen Sie die Befestigungsschraube und die Abdeckung.
Setzen Sie die Batterie in den Batteriehalter ein und achten Sie dabei auf die korrekte Polarität.
Versetzen Sie die Alarmzentrale in den Lernmodus. Bitte beachten Sie das Benutzerhandbuch Ihrer Alarmzentrale.
Drücken Sie die Lern-/Test-Taste einmal, um einen Lerncode an die Alarmzentrale zu senden.
Beachten Sie das Benutzerhandbuch der Alarmzentrale, um den Anlernvorgang abzuschließen.
Um die Reichweite zu prüfen, versetzen Sie die Alarmzentrale in den Walk-Test-Modus, platzieren Sie das Gerät am gewünschten Montageort und drücken Sie die Lern-/Test-Taste, um ein Signal für den Reichweitentest zu übertragen.
Wenn Sie mit der Funktion des Temperatursensors am gewählten Standort zufrieden sind, können Sie mit der Installation fortfahren.
Installation
Es gibt zwei Möglichkeiten, den Temperatursensor zu montieren: selbstklebend oder mit Schraubbefestigung.
Selbstklebende Montage
Reinigen Sie die Oberfläche mit einem geeigneten Entfetter.
Entfernen Sie die Schutzfolie von einer Seite des doppelseitigen Klebepads und bringen Sie es fest auf der Rückseite des Geräts an.
III. Entfernen Sie anschließend die andere Schutzfolie und drücken Sie das Gerät fest an die gewünschte Position.
Hinweis:
Verwenden Sie die Klebepad-Montage nicht auf Oberflächen mit abblätternder oder rissiger Farbe oder auf rauen Oberflächen.
Schraubbefestigung
Der Sockel verfügt über zwei Ausbrechöffnungen, an denen der Kunststoff dünner ist, für Montagezwecke. So montieren Sie den Temperatursensor:
Entfernen Sie die Abdeckung und brechen Sie die Ausbrechöffnungen am Sockel durch.
II. Verwenden Sie die Löcher als Schablone und bohren Sie Löcher in die Oberfläche. III. Setzen Sie die Dübel ein, wenn Sie in Putz oder Ziegel montieren.
IV. Schrauben Sie den Sockel in die Dübel und schrauben Sie dann die Abdeckung wieder auf den Sockel.
Betrieb & Alarmauslösung
Der Temperatursensor kann so eingestellt werden, dass er je nach DIP-Schalter-Einstellung entweder die interne oder die externe Temperatursonde verwendet
Die DIP-Schalter-Einstellungen legen außerdem vier Temperaturbereiche für den Normalbetrieb sowie den Alarmauslöse-Schwellenwert fest.
Ein alarmauslösendes Signal wird übertragen, wenn die Temperatur für 10 Minuten über den Alarmauslöse-Schwellenwert ansteigt.
Ein Alarm-Wiederherstellungssignal wird übertragen, wenn die Temperatur für 4 Minuten unter den Alarm-Wiederherstellungs-Schwellenwert fällt.

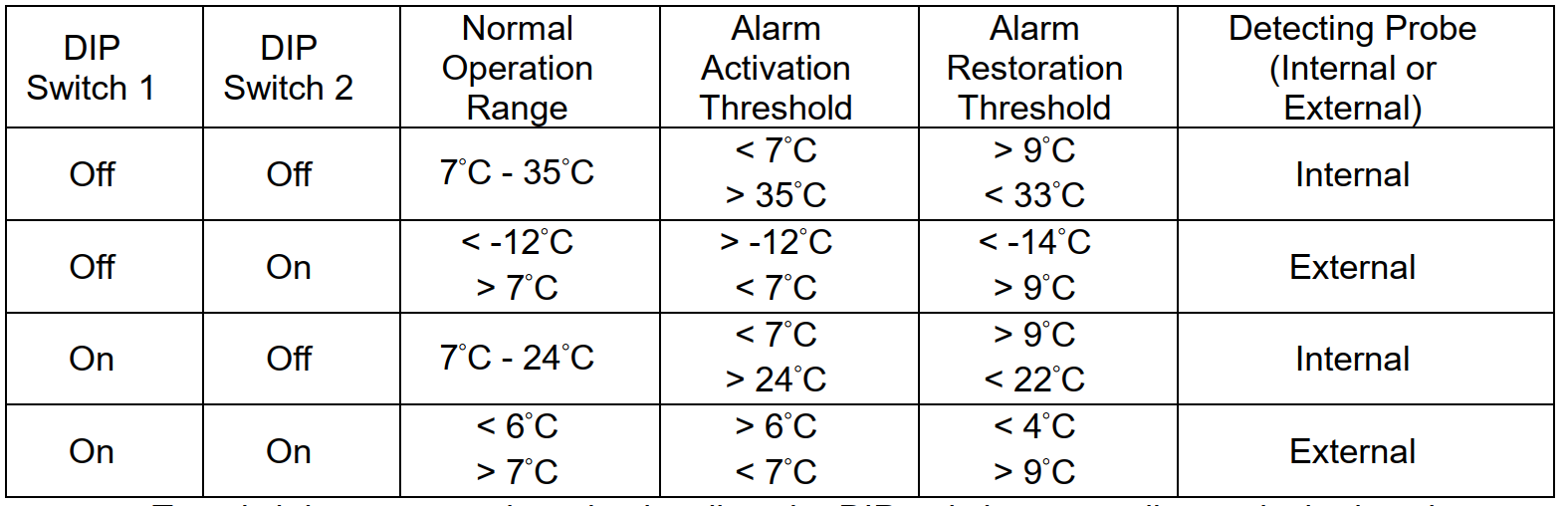

Weitere Details entnehmen Sie bitte der nachfolgenden Tabelle:
Um zwischen den Modi zu wechseln, stellen Sie die DIP-Schalter einfach entsprechend der gewünschten Einstellung ein.
