Konfigurationsanleitung der VESTA-156N

ZUERST:

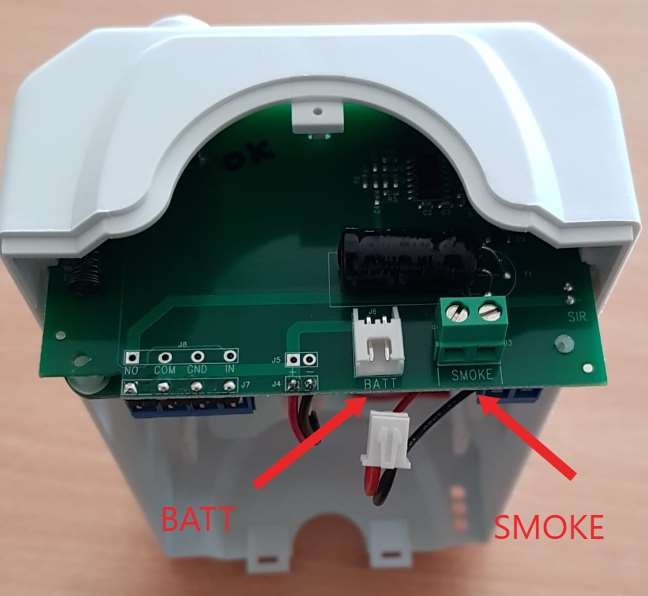

• Verbinden Sie die Batterie des I/O-Moduls

HINWEIS:

Schließen Sie den Rauchgenerator an den Klemmen „smoke“ erst NACH Durchführung der Funktionstests an.

Anlernen des I/O-Moduls an der Alarmzentrale

  1. Aktivieren Sie die Lernfunktion an der Alarmzentrale (weitere Informationen finden Sie in der Anleitung der Alarmzentrale)

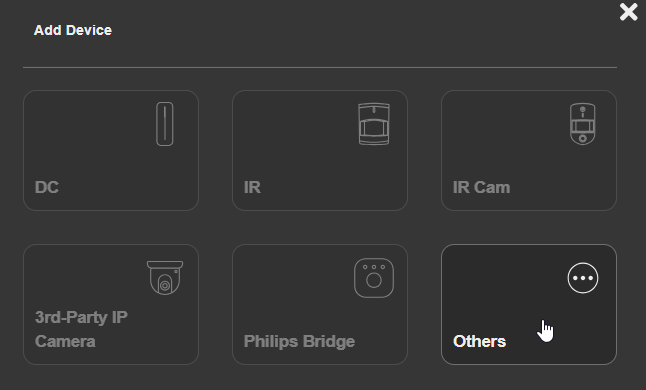

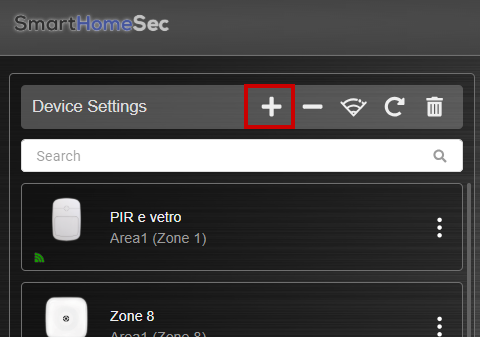

Gerät hinzufügen

Sonstige auswählen

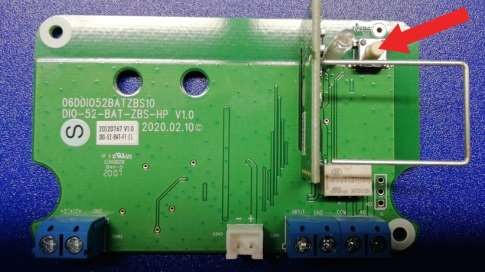

  1. Drücken Sie den Taster am I/O-Modul, das im Inneren des VESTA-156 installiert ist

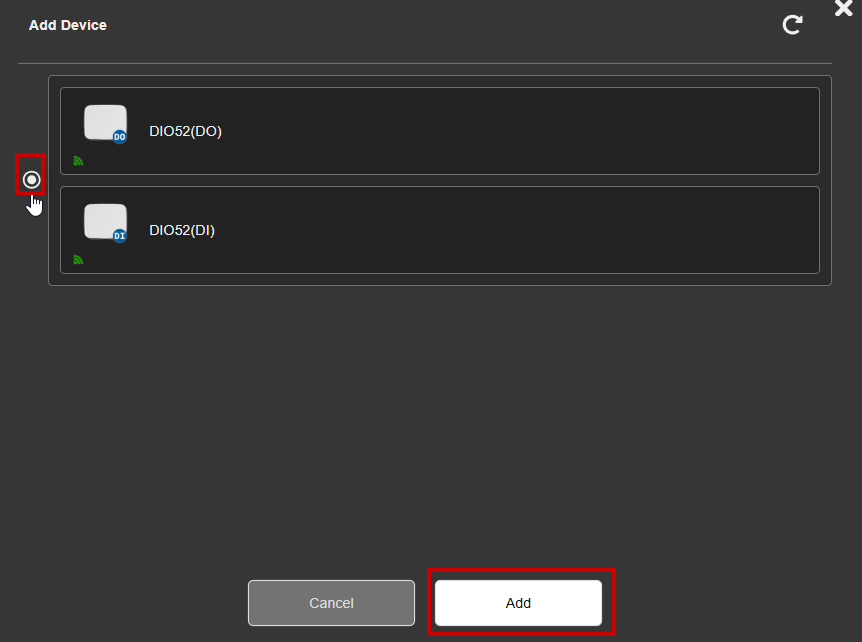

  1. Wählen Sie das erkannte Gerät aus und drücken Sie OK

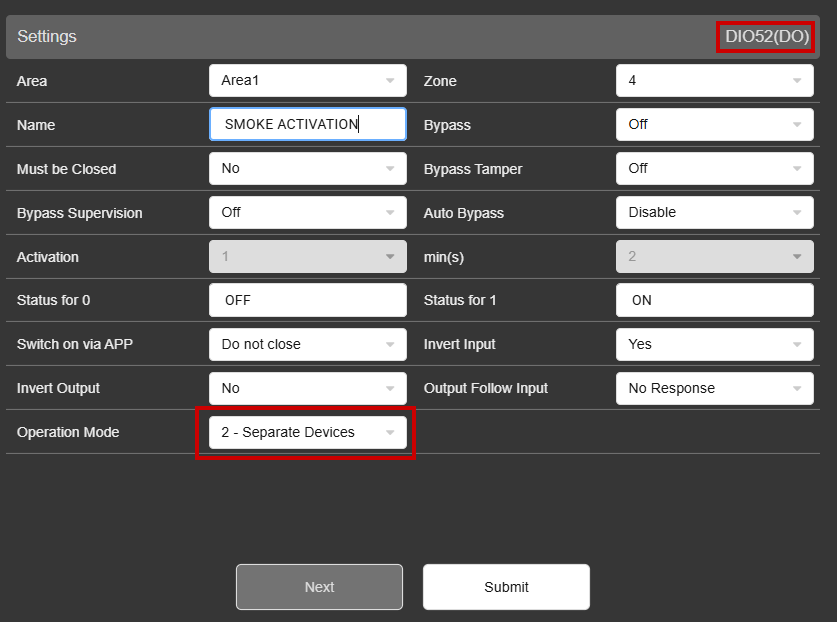

  1. Weisen Sie dem Ausgabegerät (DO) den entsprechenden Bereich zu und wählen Sie die Zonennummer sowie den Namen des Geräts: SMOKE ACTIVATION

Hinweis: Das Ausgabemodul (DO) muss auf „Separate devices“ eingestellt sein

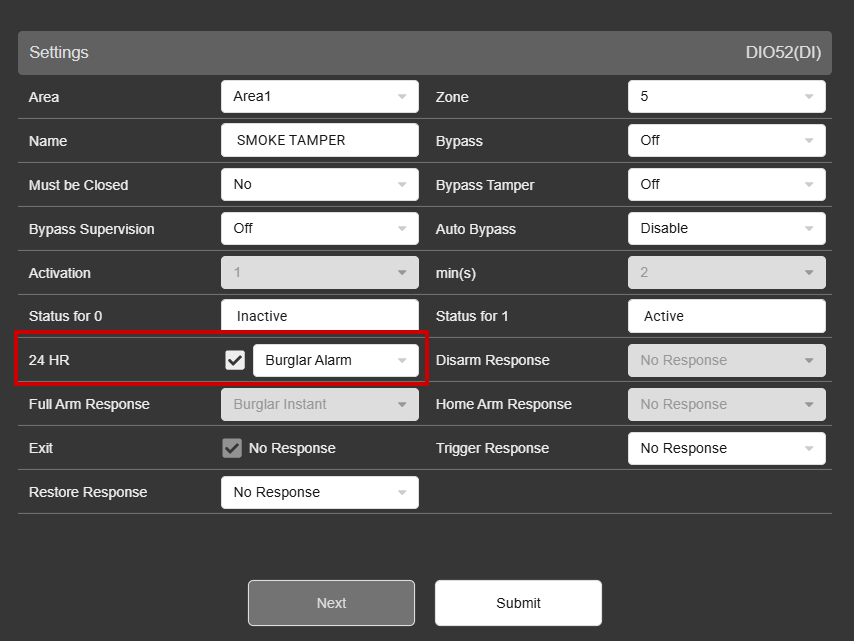

  1. Weisen Sie beim (DI) denselben Bereich wie dem Ausgabegerät (DO) zu und wählen Sie die Zonennummer sowie den Gerätenamen: SMOKE TAMPER.

  1. Stellen Sie das Eingangsmodul als 24H Burglar Alarm ein

Konfiguration der Aktivierungsregel

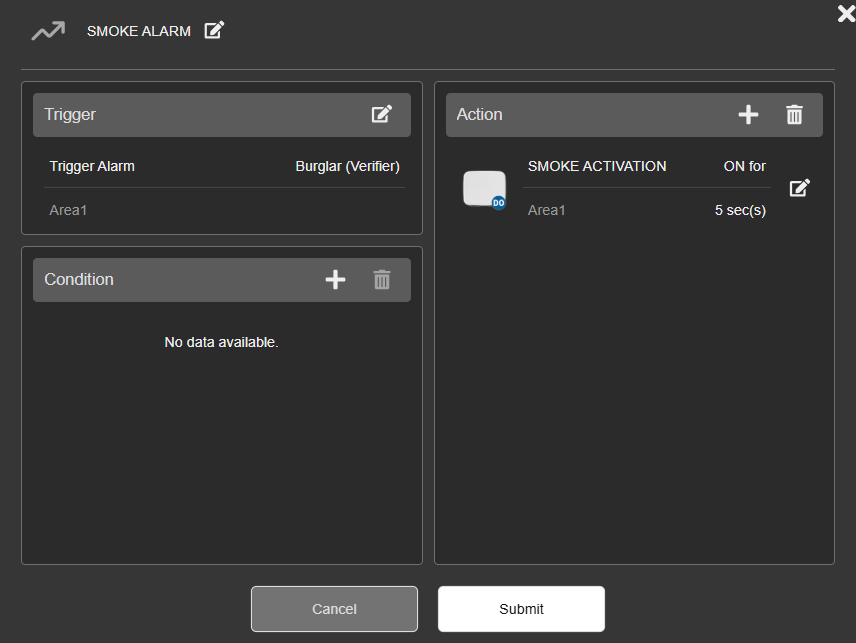

Erstellen Sie im Menü „automation rule“ eine neue Regel wie unten angegeben:

Konfiguration der Doppelkoinzidenz

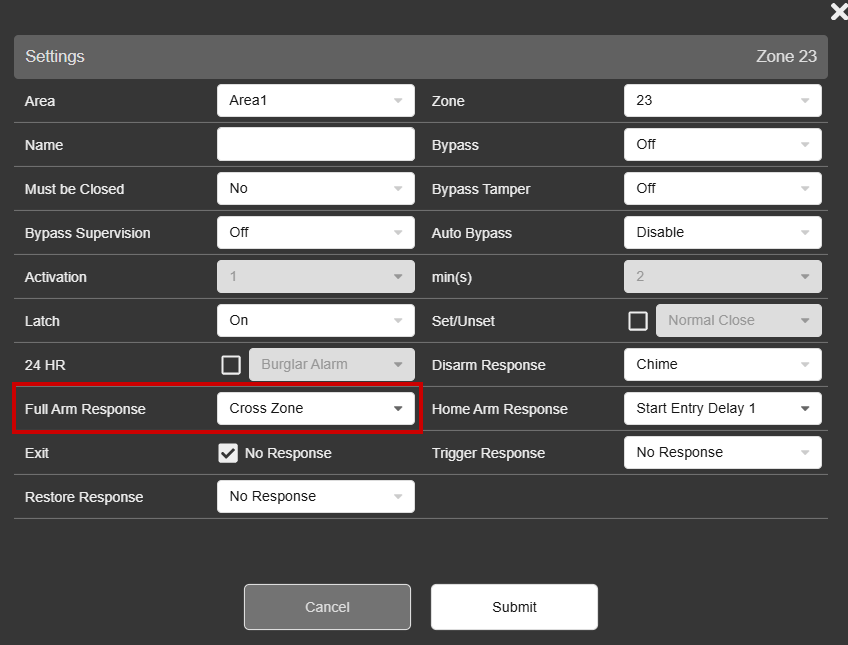

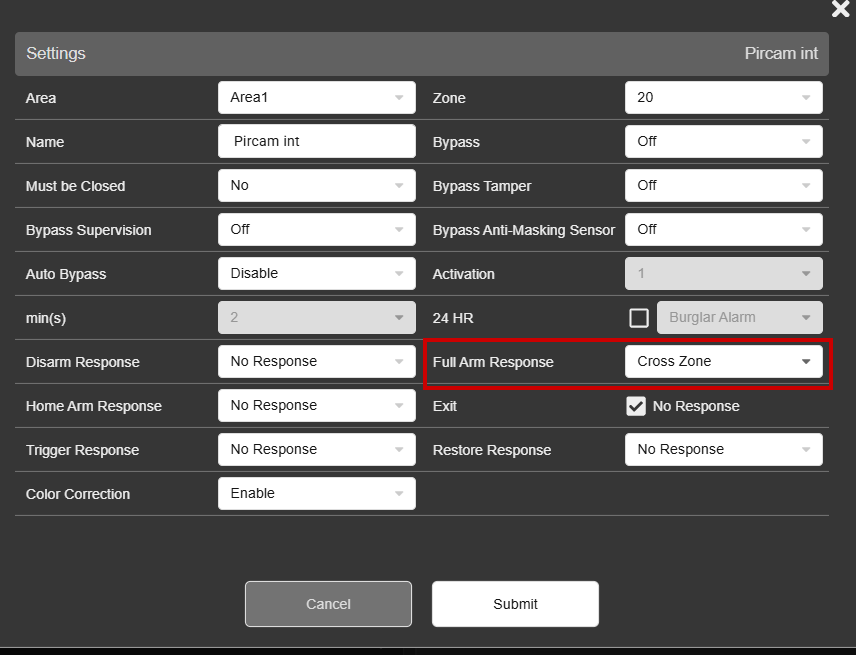

Stellen Sie in den Geräteeinstellungen mindestens 2 Geräte mit dem Attribut „Cross zone“ ein, um den Rauchgenerator NUR bei Aktivierung beider Geräte innerhalb einer programmierbaren Zeit zu aktivieren und so unerwünschte Auslösungen zu vermeiden.

Beispiel der Cross-Zone-Programmierung:

PIRCAM-Zone

Zone des Magnetkontakts

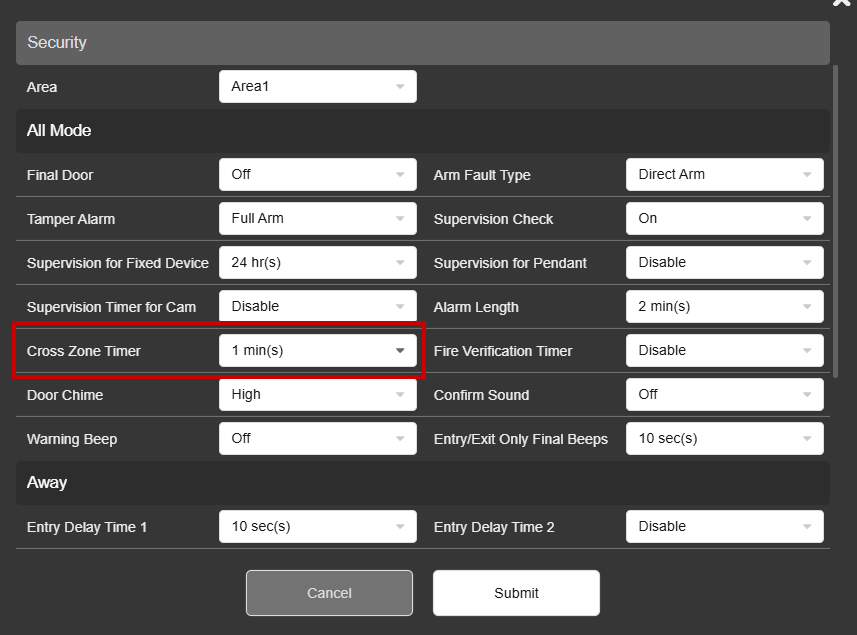

Stellen Sie im Menü „Security“ den Timer für die Cross-Zonen auf 1 Minute oder mehr ein (Zeitspanne, innerhalb derer die 2 Zonen aktiviert werden müssen, um den Rauchgenerator auszulösen)
