DIO-52-B
DI/DO Module
Einführung
Das DIO-52-B ist ein DI/DO-Modul, das kabelgebundene Geräte in drahtlose Netzwerke einbindet, um automatisierte Reaktionen zu ermöglichen und die Sicherheit sowie den Komfort zu erhöhen.
Das DI/DO-Modul verfügt über integrierte Digital-Input- und Digital-Output-Anschlüsse. Es kann an einen einzelnen Sensor, Schalter oder ein Gerät angeschlossen werden, um über DO Ein/Aus-Befehle von der Alarmzentrale zu empfangen und über DI den aktuellen Status an die Alarmzentrale zurückzumelden.
Das DIO-52-B kann auch mit separaten Geräten verbunden werden. Mit dem in der Alarmzentrale eingerichteten Home-Automation-Regelwerk kann das an den DI-Punkt angeschlossene Gerät als Auslöser von Ereignissen fungieren, während der DO-Punkt als Reaktion auf Ereignisse dient. Wenn der „Input Follower Mode“ in der Alarmzentrale ausgewählt wird, ist der DO-Anschluss mit dem DI-Anschluss verbunden, und das am DO-Anschluss angeschlossene Gerät wird durch die Auslösung des am DI-Anschluss angeschlossenen Geräts aktiviert.
Obere Abdeckung Basis

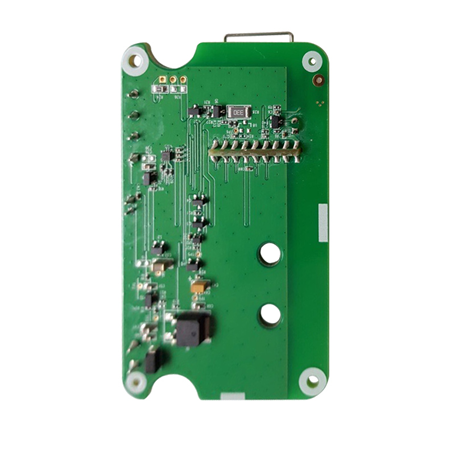

Bauteilübersicht
Testtaste
Einmal drücken, um einen Lerncode an die Alarmzentrale zu senden.
LED-Anzeige
Die LED-Anzeige leuchtet unter folgenden Bedingungen:
Blinkt 6-mal: Wenn der Eingangsanschluss ausgelöst wird oder wenn der Schalter ein Signal überträgt.
Blinkt 3-mal: Wenn der Ausgangsanschluss ausgelöst wird.
Blinkt einmal alle 4 Sekunden: Die Batterien sind extrem schwach und müssen ausgetauscht werden.
Batteriefach
Stromanschluss
Digital-Input(DI)-Anschluss
Digital-Output(DO)-Anschluss
Verwenden Sie beim Anschließen der Kabel an jeden Anschluss einen kleinen Kreuzschlitzschraubendreher zum Anziehen/Lösen der Klemme. Vermeiden Sie einen Schlitzschraubendreher, da dieser Kratzer verursachen kann.
Montagelöcher
Zugentlastungsklammern
Die Klammern dienen zur Sicherung der Kabel und bieten Zugentlastung, um die Kabel vor Metallkanten zu schützen.
Verkabelungsöffnungen
Merkmale
Stromversorgung
Netzstrom und Batterie
Das DIO-52-B kann über ein zweiadriges 5-12V DC-Netzteil betrieben werden, wenn es an den Stromanschluss angeschlossen ist, oder es kann mit drei CR123-Lithiumbatterien batteriebetrieben werden.
Wenn Stromanschluss und Batterien gleichzeitig verwendet werden, wird das DIO-52-B ausschließlich über das Netzteil versorgt.
Erkennung schwacher Batterie
Das DIO-52-B verfügt über eine Funktion zur Erkennung schwacher Batterien. Wenn die Batteriespannung niedrig ist, sendet das DIO-52-B ein Signal für schwache Batterie, um den Benutzer zu benachrichtigen. Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterien zweimal die Testtaste, um eine vollständige Entladung zu gewährleisten, bevor Sie neue Batterien einlegen.
Überwachung
Das DIO-52-B sendet regelmäßig alle 30 bis 50 Minuten ein Überwachungssignal, um seinen Zustand zu melden.
Erste Schritte
Legen Sie die Batterien ein oder schließen Sie das zweiadrige 5-12V DC-Netzteil an, um das DIO-52-B einzuschalten.
Versetzen Sie die Alarmzentrale in den Anlernmodus; Details entnehmen Sie bitte der Anleitung der Alarmzentrale.
Drücken Sie einmal die Testtaste, die LED blinkt 6-mal.
Wenn die Alarmzentrale das Signal empfängt, zeigt sie die entsprechenden Informationen an; zum Abschluss des Anlernvorgangs verweisen wir auf die Anleitung der Alarmzentrale.
Nach dem Anlernen an der Alarmzentrale wird das DIO-52-B als 2 separate Geräte (DI & DO) erkannt und belegt 2 Zonen in der Alarmzentrale.
Funktionstest
Nachdem das DIO-52-B angelernt wurde, versetzen Sie die Alarmzentrale in den (Funktionstest)-Modus, halten Sie das DI/DO-Modul am gewünschten Standort und drücken Sie die Testtaste, um ein Testsignal an die Alarmzentrale zu senden. Befindet sich die Alarmzentrale innerhalb der Signalreichweite des DIO-52-B, zeigt die Alarmzentrale die entsprechenden DI- und DO-Informationen an.
Fahren Sie mit der Montage und Installation fort, sobald Sie sich vergewissert haben, dass das DI/DO-Modul am gewünschten Standort ordnungsgemäß funktioniert.
Betriebsmodus

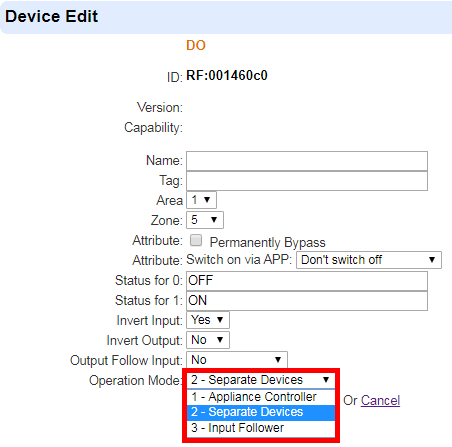

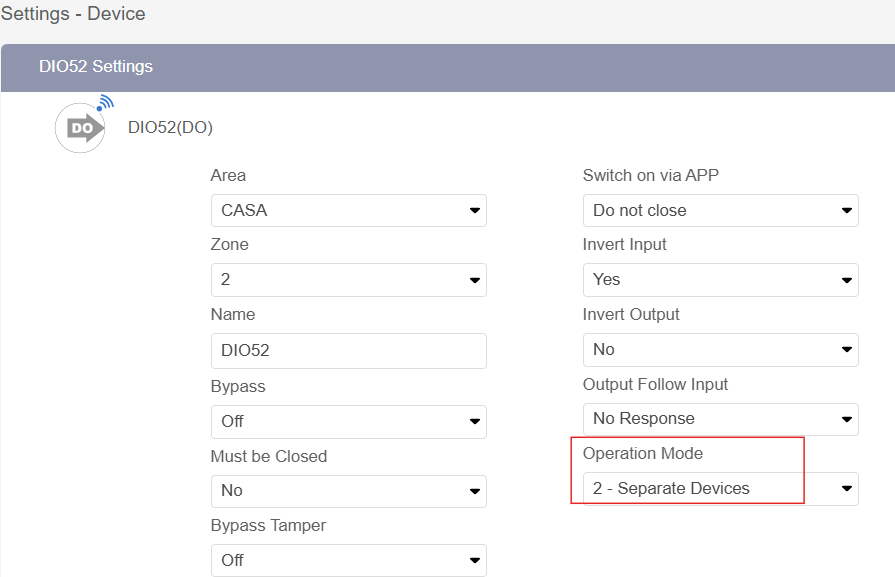

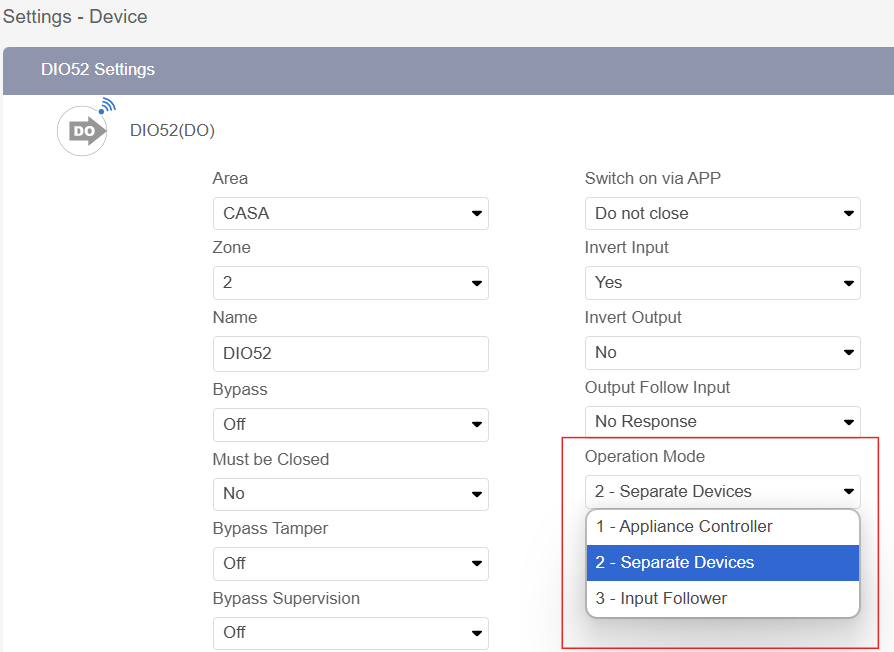

Das DI/DO-Modul kann je nach ausgewähltem Modus über die Webseite der Alarmzentrale oder den SmartHomeSec-Server betrieben werden. Bitte wählen Sie den Modus auf der Seite DO Device Edit aus.
Webseite der Alarmzentrale
SmartHomeSec

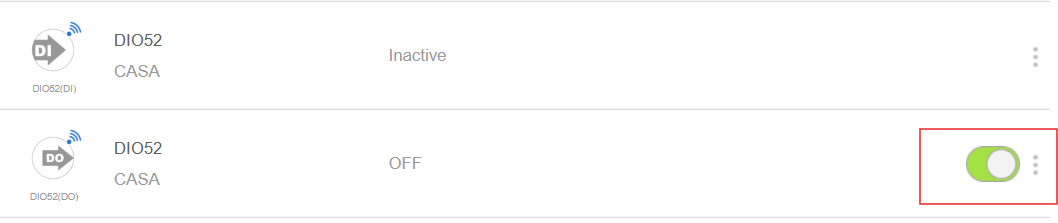

Gerätesteuerung:
Wenn das DIO-52-B zur Gerätesteuerung verwendet wird, sind der Eingangs- und Ausgangsanschluss mit demselben Gerät verbunden, z. B. einem Wasserventil.
Der Ausgangsanschluss dient dazu, Ein/Aus-Signale von der Alarmzentrale zu empfangen, um das angeschlossene Gerät ein-/auszuschalten, während der Eingangsanschluss dazu dient, den aktuellen Status des angeschlossenen Geräts an die Alarmzentrale zu übertragen.
Wenn der Modus „Gerätesteuerung“ ausgewählt ist, können Sie das angeschlossene Gerät über die Webseite der Alarmzentrale oder den SmartHomeSec-Server fernbedienen; die Einstellung „Output Follow Input“ in DO wird jedoch deaktiviert. Sie können Home-Automation-Regeln und Szenen auf der Webseite der Alarmzentrale oder dem SmartHomeSec-Server programmieren, um das an das DIO-52-B angeschlossene Gerät mit anderen Geräten in der Alarmzentrale zu verknüpfen.

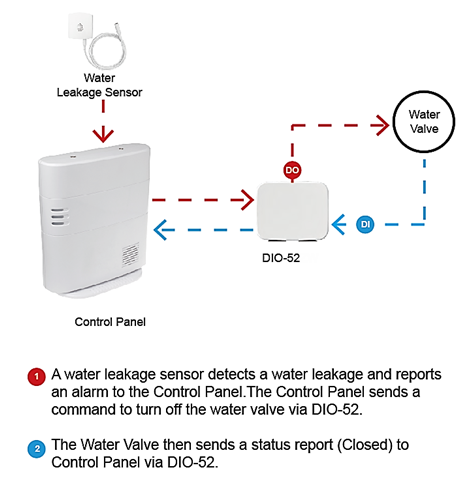

Beispiel für den DI/DO-Einsatz zur Gerätesteuerung:
Separate Geräte:
In diesem Modus sind der Eingangs- und Ausgangsanschluss des DIO-52-B mit separaten Geräten verbunden. Der Eingangsanschluss dient zur Überwachung der Aktivierung des angeschlossenen Geräts und überträgt das Auslösesignal an die Alarmzentrale. Der Ausgangsanschluss dient dazu, Ein/Aus-Signale von der Alarmzentrale zu empfangen, um das angeschlossene Gerät ein-/auszuschalten.
Wenn das DIO-52-B in diesem Modus arbeitet, wird die Einstellung „Output Follow Input“ in DO deaktiviert. Benutzer können Home-Automation-Regeln und Szenen auf der Webseite der Alarmzentrale oder dem SmartHomeSec -Server programmieren, um den DI-Punkt als Auslöser von Ereignissen und den DO-Punkt als Reaktion auf Ereignisse einzurichten.

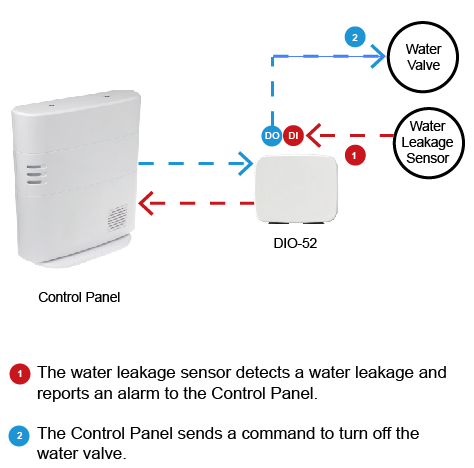

Beispiel für den DI/DO-Einsatz bei separaten Geräten:
Der DI-Eingangsanschluss ist mit einem Wasserleckage-Melder verbunden, und der DO-Ausgang ist mit einem Wasserventil verbunden. Durch das Einrichten einer Home-Automation-Regel im SHS schaltet die Alarmzentrale das Wasserventil automatisch aus, wenn der Wasserleckage-Melder ausgelöst wird.

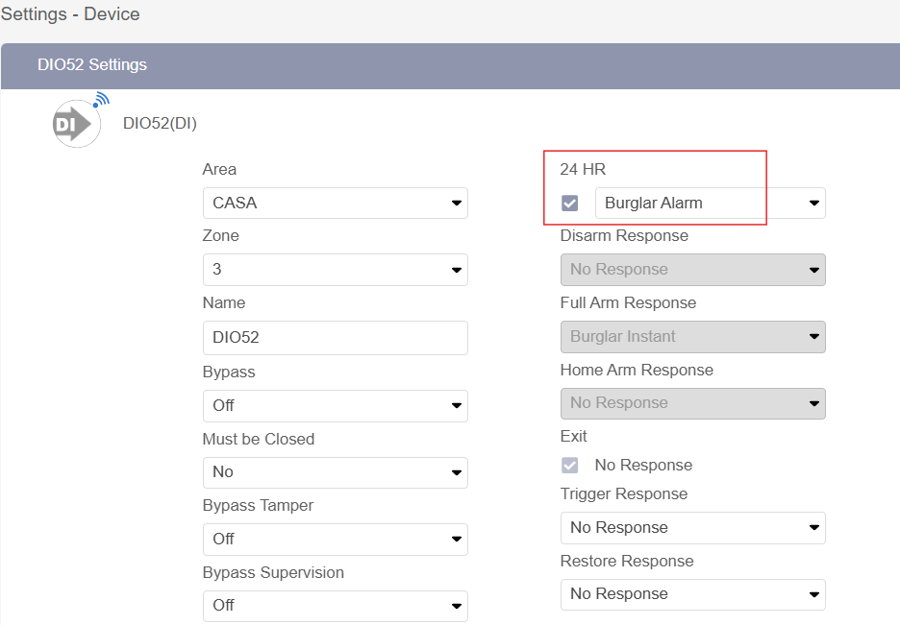

DI-Einstellungen
DO-Einstellungen

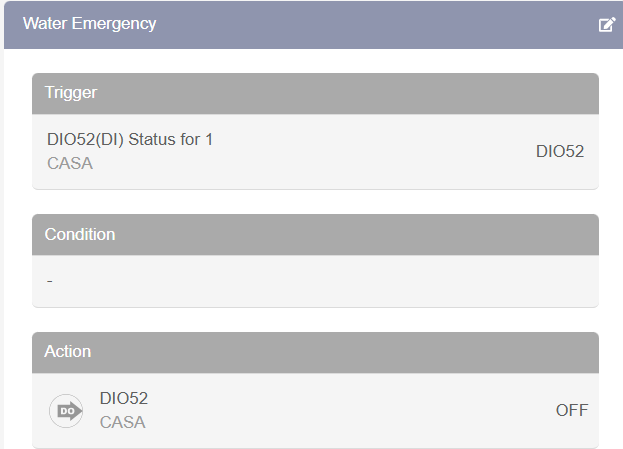

Home-Automation-Regel
Input Follower:
In diesem Modus sind der Eingangs- und Ausgangsanschluss des DIO-52-B mit separaten Geräten verbunden. Das Gerät am Ausgangsanschluss ist mit dem Gerät am Eingangsanschluss verknüpft.
Wenn das Gerät am Eingangsanschluss ausgelöst wird, aktiviert sich das Gerät am Ausgangsanschluss entsprechend der Einstellung „Output Follow Input“. Weitere Details finden Sie im folgenden Abschnitt DI- und DO-Einstellungen.
Nachdem der Modus „Input Follower“ ausgewählt wurde, werden die Home-Automation-Regel- und Apply-Scene-Funktionen auf dem SmartHomeSec-Server deaktiviert. Sie müssen die Einstellung Output Follow Input auf der Seite DO Device Edit programmieren, damit sich das Gerät am Ausgangsanschluss entsprechend der Auslösung des Geräts am Eingangsanschluss aktiviert.

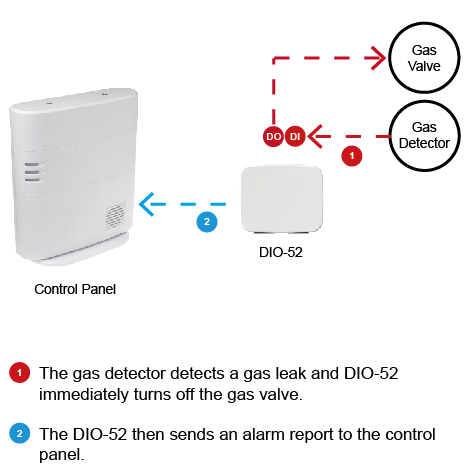

Beispiel für den DI/DO-Einsatz bei Input Follower:

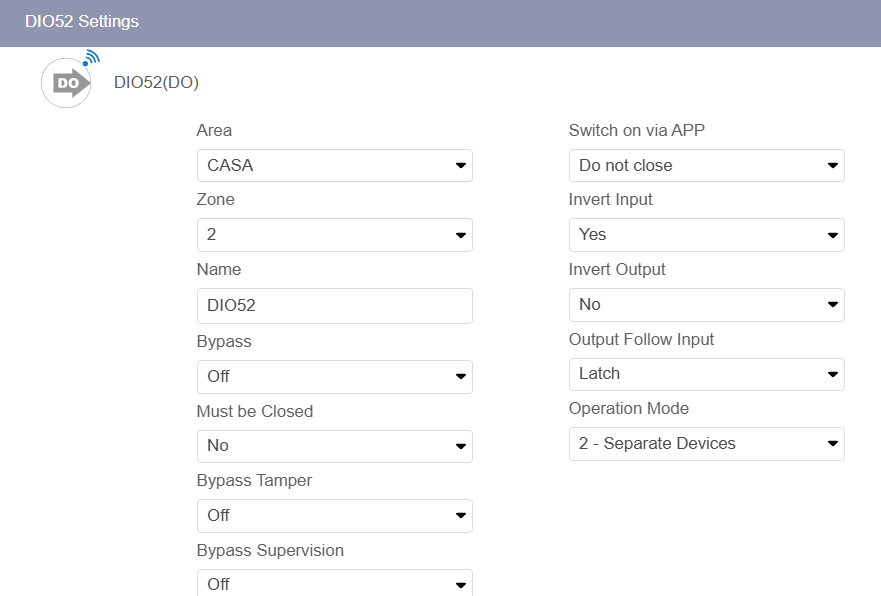

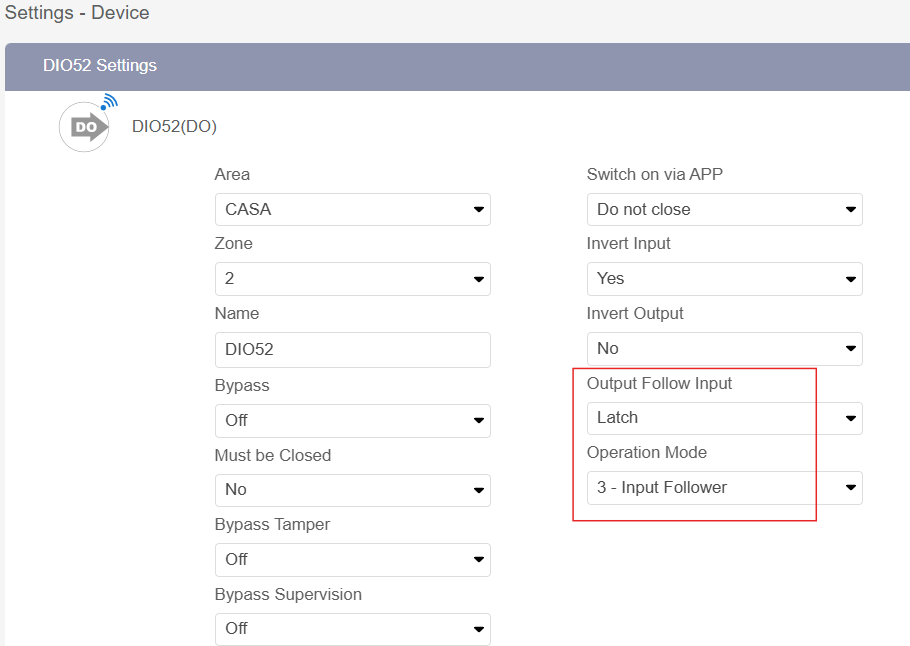

Wählen Sie nach der Auswahl des Modus „Input Follower“ auf der Seite DO Device Edit „Latch“ für die Einstellung „Output Follow Input“ aus. Das Gerät am Ausgangsanschluss wird sofort aktiviert, wenn das Gerät am Eingangsanschluss ausgelöst wird.
DI- und DO-Einstellungen
Ausgangsanschluss (DO):

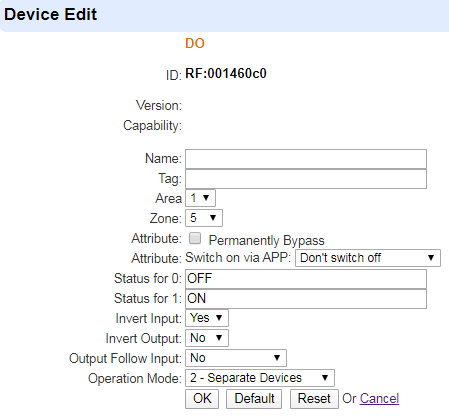

Programmieren Sie die DO-Einstellungen auf der Seite DO Device Edit in der Webseite der Alarmzentrale oder dem SmartHomeSec-Server.
Webseite der Alarmzentrale
SmartHomeSec
Einschalten über App:
Nichts tun – Das DO-Ausgabegerät kann nicht über die App eingeschaltet werden.
Nicht ausschalten – Das DO-Ausgabegerät schaltet sich nach dem Einschalten über die App nicht aus.
Ausschalten nach 1-240 Sek./5-30 Min. – Nach dem Einschalten über die App für die ausgewählte Zeit schaltet sich das DO-Ausgabegerät aus.
Status für 0: Geben Sie die Beschreibung für Status 0 des Ausgangsanschlusses ein.
Status für 1: Geben Sie die Beschreibung für Status 1 des Ausgangsanschlusses ein.
Invert Input: Wählen Sie diese Option, um die Reihenfolge von Status 0 und Status 1 für den DI-Eingang zu ändern. Wenn „Ja“ ausgewählt ist, wird die Reihenfolge von Status 0 und Status 1 für den DI-Eingang vertauscht.
Invert Output: Wählen Sie diese Option, um die Reihenfolge von Status 0 und Status 1 für den DO-Ausgang zu ändern. Wenn „Ja“ ausgewählt ist, wird die Reihenfolge von Status 0 und Status 1 für den DO-Ausgang vertauscht.
Output Follow Input: Diese Funktion ist nur verfügbar, wenn der Betriebsmodus „3-Input Follower“ ausgewählt ist.
Nein – Wenn das Gerät am Eingangsanschluss ausgelöst wird, wird das Gerät am Ausgangsanschluss NICHT aktiviert.
Latch – Das Gerät am Ausgangsanschluss wird sofort aktiviert, wenn das Gerät am Eingangsanschluss ausgelöst wird.
Einschalten für 10-240 Sek./5-30 Min. – Wenn das Gerät am Eingangsanschluss ausgelöst wird, wird das Gerät am Ausgangsanschluss für eine festgelegte Dauer aktiviert.
Betriebsmodus: Wählen Sie den Betriebsmodus für das DIO-52-B aus. Details entnehmen Sie bitte dem vorherigen Abschnitt.
Eingangsanschluss (DI):

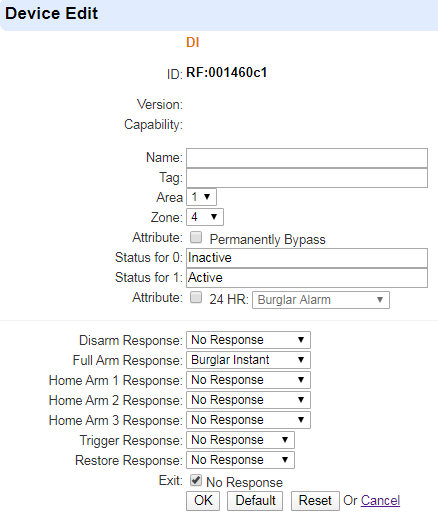

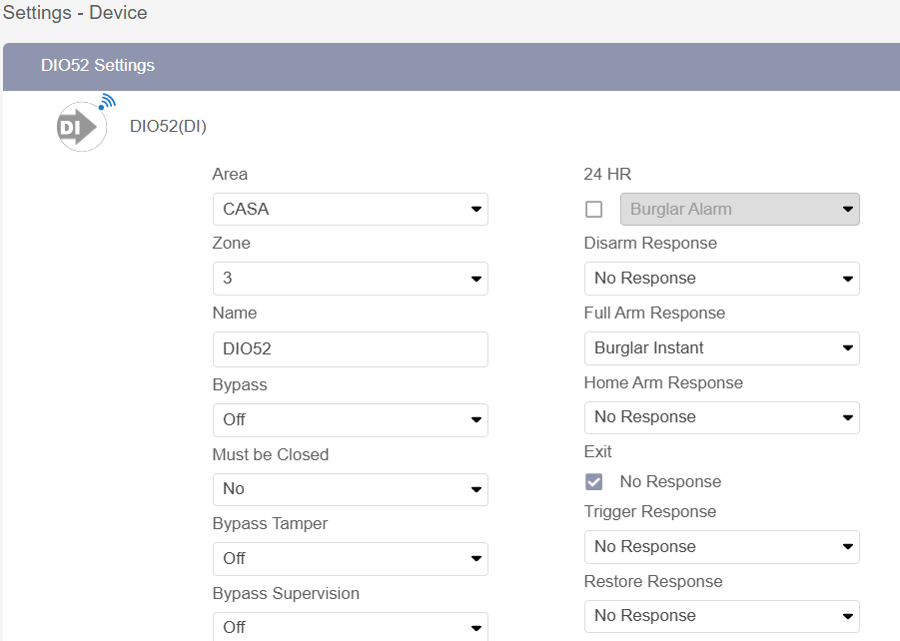

Programmieren Sie die DI-Einstellungen auf der Seite DI Device Edit in der Webseite der Alarmzentrale oder dem SmartHomeSec-Server.
Webseite der Alarmzentrale
SmartHomeSec Server
Status für 0: Geben Sie die Beschreibung für Status 0 des Eingangsanschlusses ein.
Status für 1: Geben Sie die Beschreibung für Status 1 des Eingangsanschlusses ein.
Installation
Das DIO-52-B kann auf einer ebenen Fläche aufgestellt oder an der Wand montiert werden. Nachdem Sie den Funktionstest abgeschlossen haben und sich vergewissert haben, dass das Gerät am gewählten Standort mit der Alarmzentrale kommunizieren kann, fahren Sie mit der Installation fort.
Trennen Sie die Hauptstromversorgung.
Lösen Sie die untere Befestigungsschraube und entfernen Sie die obere Abdeckung des DIO-52-B.
Verwenden Sie die Löcher an der Basis, um die Montageposition an der Wand zu markieren.
Bohren Sie Löcher an den markierten Stellen und setzen Sie bei Bedarf Dübel ein, schrauben Sie die Basis an der Montageposition fest.
Setzen Sie die obere Abdeckung wieder auf und ziehen Sie die untere Befestigungsschraube fest.
