VESTA Dualtechnologie-Melder und Vorhangüberwachung

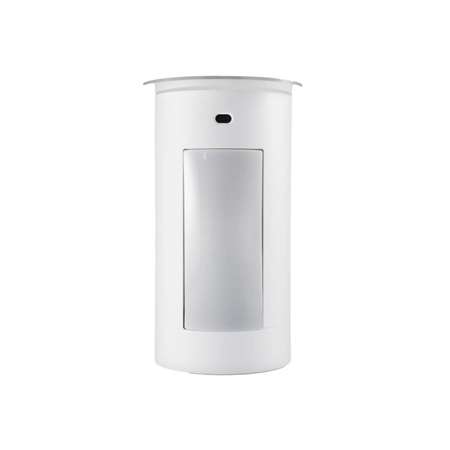

Der EIRC-1-F1 ist ein Außenbereich-Vorhang-Bewegungsmelder, der sowohl mit PIR- als auch mit Mikrowellen-Bewegungserkennungstechnologie ausgestattet ist. Die Kombination beider Erkennungsmethoden verbessert die Erkennungsgenauigkeit des Bewegungsmelders erheblich und reduziert die Fehlalarmrate, indem PIR zur ersten Erkennung und Mikrowelle zur Bestätigung verwendet wird, bevor das Aktivierungssignal tatsächlich übertragen wird.
Der Bewegungsmelder verfügt außerdem über eine Anti-Masking-Funktion. Er kann jeden Versuch erkennen, den Melder durch Platzieren von Objekten in seinem Sichtfeld zu blenden.
Durch die Verwendung der L-förmigen Montageplatte kann der Anwender bei der Installation des Bewegungsmelders an der Wand zwischen Flachmontage oder seitlicher Montage wählen. Dieses Design ermöglicht es dem Bewegungsmelder, verdächtige Bewegungen an der Eingangstür zu erkennen oder Eindringlinge zu erfassen, die über Zäune oder Mauern klettern oder diese durchbrechen.

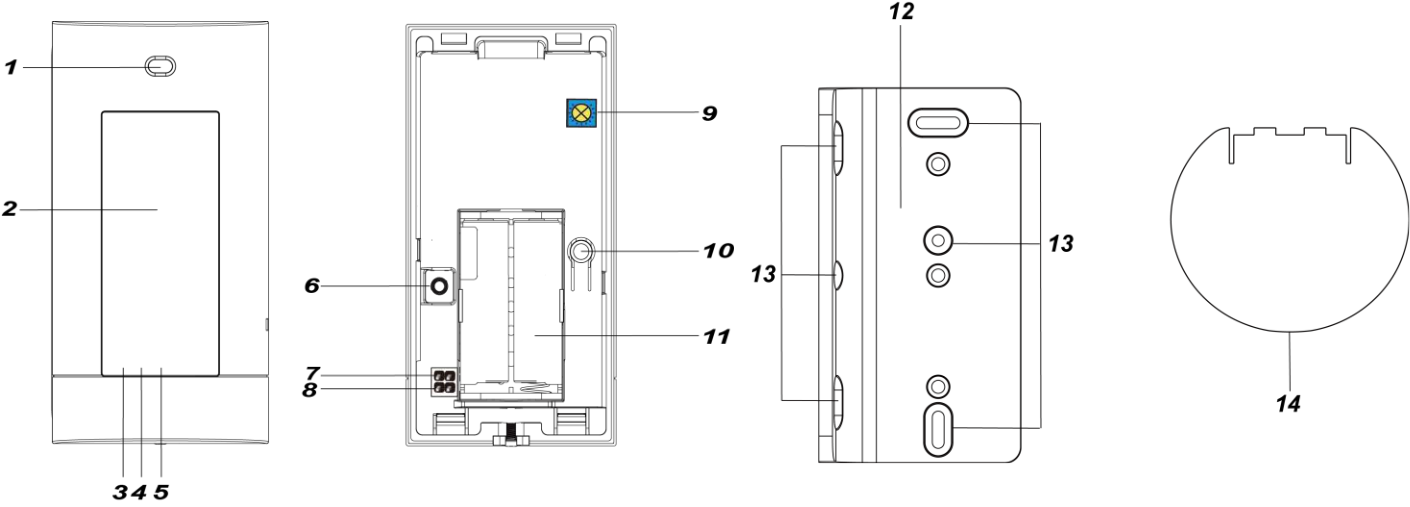

Teilebezeichnung
Vorderseite Innenansicht
Digitaler Näherungsdetektor
Der Detektor dient dazu, jeden Masking-Versuch (Abdeckversuch) durch einen Eindringling zu erkennen.
Sensorlinse
Sender-LED (Rot)
Die LED leuchtet kurz auf, wenn:
Die Learn/Test-Taste gedrückt wird.
Der Tamperschalter ausgelöst oder zurückgesetzt wird.
Im Testmodus eine Bewegung erkannt wird
Im Normalbetrieb bei niedrigem Batteriestand oder offenem Tamper eine Bewegung erkannt wird
Wenn die Batterie des Bewegungsmelders erschöpft ist, blinkt die LED alle 4 Sekunden.
Mikrowellen-Erkennungs-LED (Blau)
Die LED leuchtet kurz auf, wenn im Test- oder Mikrowellen-Testmodus eine Mikrowellenerkennung ausgelöst wird.
IR-Erkennungs-LED (Grün)
Die LED leuchtet kurz auf, wenn im Testmodus eine IR-Erkennung ausgelöst wird.
Tamperschalter
Jumper-Schalter zur Empfindlichkeitserhöhung (JP3)
Wenn der Jumper AUS ist (Jumperbrücke entfernt oder auf einem Pin „geparkt“), befindet sich die Erkennungsempfindlichkeit des Bewegungsmelders auf normalem Niveau. (Werkseinstellung)
Wenn der Jumper EIN ist, ist die Erkennungsempfindlichkeit des Bewegungsmelders hoch.
Jumper-Schalter zur Aktivierung/Deaktivierung des Mikrowellentests (JP2)
Wenn der Jumper auf EIN gesetzt ist, befindet sich der Bewegungsmelder im Mikrowellen-Testmodus (siehe Mikrowellen-Testmodus)
Wenn der Jumper auf AUS gesetzt ist, ist der Mikrowellen-Testmodus deaktiviert. (Werkseinstellung)
Mikrowellen-Reichweitenschalter
Die Reichweitenskala ist rechts dargestellt, wobei der Pfeil auf die aktuelle Empfindlichkeitsstufe zeigt:
Drehen im Uhrzeigersinn erhöht die Erkennungsreichweite.
Drehen gegen den Uhrzeigersinn verringert die Erkennungsreichweite. Werkseinstellung: mittel.
Learn/Test-Taste
Batteriefach
L-förmige Montageplatte
Montagelöcher
Schutzabdeckung
Die Schutzabdeckung schützt den digitalen Näherungsdetektor vor Regen.
Funktionen
Bewegungserkennung
Der Bewegungsmelder verfügt über einen integrierten PIR-Sensor und einen Mikrowellensender. Die Bewegungserkennung erfolgt im Normalbetrieb durch den PIR-Sensor. Wenn der PIR-Sensor eine Bewegung erkennt, wird der Mikrowellensender aktiviert, um die Bewegungserkennung zu verifizieren. Bestätigen sowohl PIR als auch Mikrowelle die Bewegungserkennung, überträgt der Bewegungsmelder das Erkennungssignal.
Das Erkennungssignal wird nur übertragen, wenn sowohl PIR als auch Mikrowelle eine Bewegung erkennen.
Passen Sie die Einstellung des Mikrowellen-Reichweitenschalters an, um den Mikrowellensender und die Gesamterkennungsreichweite abzustimmen.
Wenn der Mikrowellen-Reichweitenschalter auf Maximum eingestellt ist, hat der Bewegungsmelder bei einer Montagehöhe von 1,4~1,6m eine ungefähre Reichweite von 11 Metern.
Wenn der Mikrowellen-Reichweitenschalter auf Mittel eingestellt ist, hat der Bewegungsmelder bei einer Montagehöhe von 1,4~1,6m eine ungefähre Reichweite von 8,5 Metern.
Wenn der Mikrowellen-Reichweitenschalter auf Minimum eingestellt ist, hat der Bewegungsmelder bei einer Montagehöhe von 1,4~1,6m eine ungefähre Reichweite von 4,5 Metern.
Ruhezeit-Timer
Der Bewegungsmelder verfügt über eine automatische „Ruhezeit“ von ca. 1 Minute zur Batterieschonung. Nach der Übertragung einer erkannten Bewegung sendet der EIR eine Minute lang keine weitere Übertragung. Jede weitere innerhalb dieser einminütigen Ruhezeit erkannte Bewegung verlängert die Ruhezeit um eine weitere Minute. Auf diese Weise wird die Batterie durch kontinuierliche Bewegung vor dem EIR nicht übermäßig belastet.
Testmodus
Der Bewegungsmelder kann durch Drücken der Learn/Test-Taste in den Testmodus versetzt werden. Der Testmodus dauert 10 Minuten und wird durch jedes Drücken der Learn/Test-Taste auf 10 Minuten zurückgesetzt. Im Testmodus ist der Ruhezeit-Timer deaktiviert, und die LEDs leuchten auf, wenn eine Bewegung erkannt wird. Verwenden Sie den Testmodus, um bei der Installation des Melders den Erfassungsbereich des Bewegungsmelders zu bestimmen.
Mikrowellen-Testmodus
Der Mikrowellen-Testmodus dient ausschließlich zum Testen der Mikrowellenreichweite. Verwenden Sie den JP2-Jumper zur Aktivierung des Mikrowellen-Testmodus.
Wenn sich der Bewegungsmelder im Mikrowellen-Testmodus befindet, ist die PIR-Erkennung deaktiviert, und der Mikrowellensender wird aktiviert, um wiederholt ein Mikrowellensignal zur Bewegungserkennung zu senden. Wenn der Bewegungsmelder im Mikrowellen-Testmodus eine Bewegung erkennt, leuchtet die blaue Mikrowellen-LED zur Anzeige kurz auf.
Verwenden Sie den Mikrowellen-Testmodus, um die Mikrowellenreichweite zu bestimmen, und passen Sie bei Bedarf die Reichweite mit dem Mikrowellen-Reichweitenschalter an.
Stellen Sie sicher, dass Sie den Mikrowellen-Testmodus nach Abschluss des Tests deaktivieren, indem Sie den JP2-Jumper auf AUS setzen, und den Bewegungsmelder in den Normalbetrieb zurückversetzen.
Batterie
Der Bewegungsmelder verwendet zwei AA-L91-Lithiumbatterien als Stromquelle.
Der Bewegungsmelder verfügt über eine Erkennung für niedrigen Batteriestand; wird eine niedrige Batteriespannung erkannt, wird zusammen mit den regulären Signalübertragungen ein Signal für niedrigen Batteriestand an die Alarmzentrale gesendet.
Wird die Batterie nach Erkennung eines niedrigen Batteriestands nicht gewechselt und ist die Batterie vollständig erschöpft, stellt der Bewegungsmelder den gesamten Betrieb ein. Die rote LED blinkt zur Anzeige alle 4 Sekunden.
Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterien den Tamperschalter oder die Learn/Test-Taste einige Male, um eine vollständige Entladung zu erreichen, bevor Sie neue Batterien einlegen.
Überwachung
Nach der Installation sendet der Bewegungsmelder alle 30 bis 50 Minuten ein Überwachungssignal an die Alarmzentrale
Empfängt die Alarmzentrale die Überwachungssignale des Bewegungsmelders über einen voreingestellten Zeitraum nicht, zeigt die Alarmzentrale auf ihrem Display an, dass der betreffende Melder gestört ist.
Tamperschalter
Der Tamperschalter des Bewegungsmelders befindet sich in normaler Position (Tamper geschlossen), wenn die Feder gegen die Innenseite der Gehäuserückwand gedrückt wird. Ein Tamperverstoß tritt auf, wenn die Frontabdeckung vom Sockel entfernt und der Tamperschalter freigegeben wird.
Näherungserkennung
Der Bewegungsmelder verfügt über einen digitalen Näherungsdetektor, der jeden Masking-Versuch (Abdeckversuch) durch einen Eindringling erkennen kann.
Wird ein Masking-Ereignis erkannt und hält der Masking-Zustand 2 Minuten an, sendet der EIRC-1-F1 ein Tamper-Open-Signal an die Alarmzentrale, um den Anwender über den Zustand zu informieren.
Nachdem das Masking/die Abdeckung 2 Minuten lang entfernt wurde, sendet der EIRC-1-F1 ein Tamper-Restore-Signal an die Alarmzentrale.
Jede IR-Auslösebewegung löscht das aktuell erkannte Masking-Ereignis/den Zustand. Ein neues Masking-Ereignis muss erkannt werden und 2 Minuten anhalten, damit die Tamper-Open-Meldung übertragen wird.
Anlernen und Installation
Erste Schritte
Entfernen Sie die Frontabdeckung vom Sockel, indem Sie die untere Befestigungsschraube lösen.
Richten Sie die Batterien entsprechend der Polarität aus und legen Sie sie ein.
Die rote Sender-LED beginnt für 30 Sekunden zu blinken, um anzuzeigen, dass sich der Bewegungsmelder aufwärmt. Während der Aufwärmphase wird der Bewegungsmelder nicht aktiviert. Es wird empfohlen, sich während dieser Zeit vom Erfassungsbereich fernzuhalten. Nach der Aufwärmphase erlischt die rote LED, und der Bewegungsmelder geht in den Normalbetrieb über.
Versetzen Sie die Alarmzentrale in den Anlernmodus; Details entnehmen Sie bitte dem Handbuch der Alarmzentrale.
Drücken Sie die Learn/Test-Taste, um ein Signal an die Zentrale zu senden.
Wenn die Zentrale ein Signal vom Bewegungsmelder empfängt, zeigt sie die entsprechenden Melderinformationen an. Beachten Sie zum Abschluss des Anlernvorgangs Ihre Alarmzentrale.
Nachdem der Bewegungsmelder angelernt wurde, versetzen Sie die Alarmzentrale in den „Walk-Test“-Modus, halten Sie den Melder am gewünschten Standort und drücken Sie den Testschalter, um zu bestätigen, dass sich dieser Standort innerhalb der Signalreichweite der Alarmzentrale befindet.
Wenn Sie mit dem gewählten Standort zufrieden sind, können Sie mit der Installation fortfahren.
Es sollte ein Walk-Test durchgeführt werden, um den einwandfreien Betrieb und die Erfassungsabdeckung des Bewegungsmelders zu bestätigen.
Vermeiden Sie beim Anlernen des Bewegungsmelders oder bei der Durchführung des Walk-Tests, den Anti-Masking-Detektor mit der Hand zu verdecken, da sonst ein Tamper-Open-Signal an die Alarmzentrale übertragen wird, wenn der Masking-Zustand 2 Minuten anhält.
Montagemethode
Der EIRC-1-F1 ist für die Wandmontage konzipiert. Je nachdem, wie Sie die L-förmige Montageplatte verwenden, kann der Bewegungsmelder bei der Installation an der Wand entweder flach oder seitlich montiert werden.
Flachmontage
Trennen Sie Sockel und Abdeckung des EIRC-1-F1.

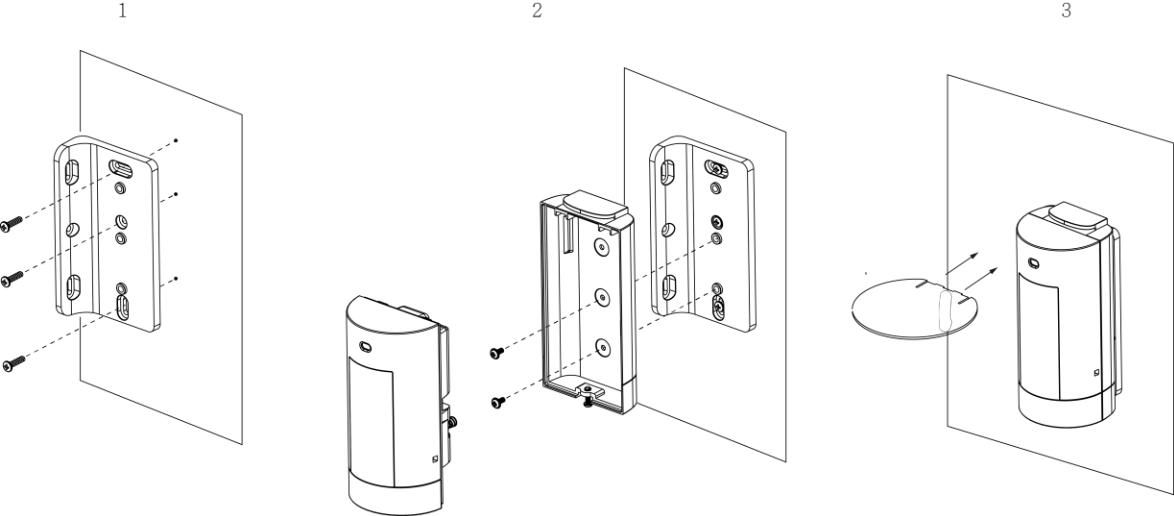

Verwenden Sie die Montagelöcher auf der längeren Seite der L-förmigen Montageplatte als Schablone, um Löcher für Dübel in die Wand zu bohren. Befestigen Sie die längere Seite der Montageplatte mit den mitgelieferten Schrauben an der Wand. (Bild 1)
Befestigen Sie die Rückwand des EIRC-1-F1 mit zwei mitgelieferten Schrauben an der Montageplatte. (Bild 2)
Setzen Sie die Frontabdeckung auf die Rückwand und ziehen Sie die untere Befestigungsschraube fest. (Bild 2)
Setzen Sie die Schutzabdeckung ein. (Bitte entfernen Sie vor dem Einsetzen die Schutzfolie von beiden Seiten der Schutzabdeckung.) (Bild 3)
Seitliche Montage
Trennen Sie Sockel und Abdeckung des EIRC-1-F1.

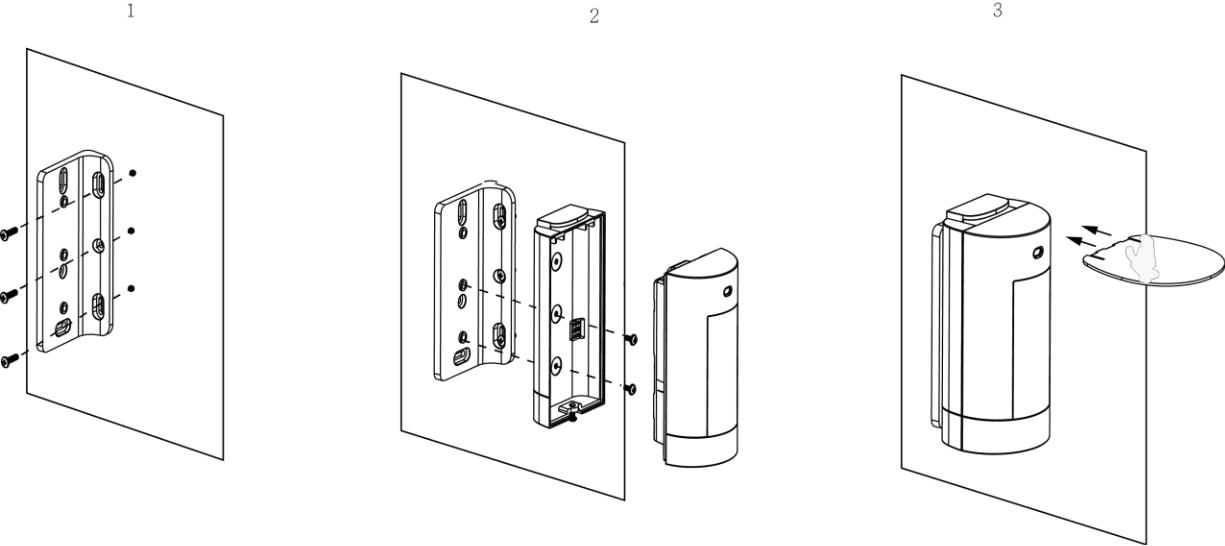

Verwenden Sie die Montagelöcher auf der schmalen Seite der L-förmigen Montageplatte als Schablone, um Löcher für Dübel in die Wand zu bohren. Befestigen Sie die schmale Seite der Montageplatte mit den mitgelieferten Schrauben an der Wand. (Bild 1)
Befestigen Sie die Rückwand des EIRC-1-F1 mit zwei mitgelieferten Schrauben an der Montageplatte. (Bild 2)
Setzen Sie die Abdeckung auf die Rückwand und ziehen Sie die untere Befestigungsschraube fest. (Bild 2)
Setzen Sie die Schutzabdeckung ein. (Bild 3) (Bitte entfernen Sie vor dem Einsetzen die Schutzfolie von beiden Seiten der Schutzabdeckung.)

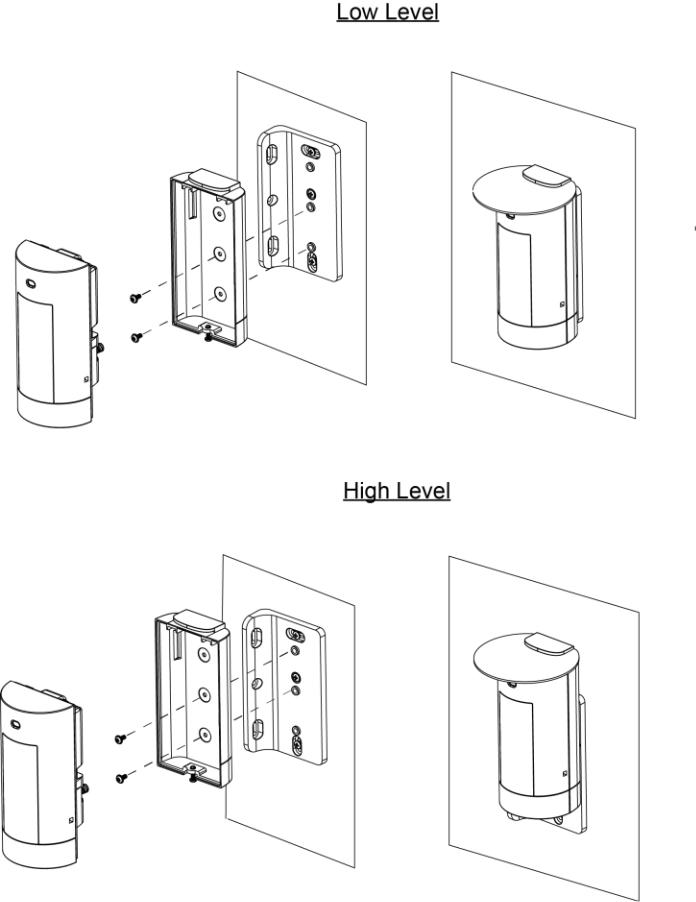

Auf der Montageplatte befinden sich drei Muttern, die zwei Montagehöhen (hoch/niedrig) zur Auswahl bieten. Nachdem die Montageplatte an der Wand befestigt wurde, können Sie den EIRC-1-F1 mit zwei mitgelieferten Schrauben entweder auf der niedrigeren oder höheren Ebene montieren
Zeigt die Alarmzentrale nach der Montage des EIRC-1-F1 einen Tamperfehlerstatus für das Gerät an, stellen Sie bitte sicher, dass der Anti-Masking-Detektor nicht durch ein Objekt verdeckt wird, und warten Sie zwei Minuten, um zu sehen, ob der Tamper-Open-
