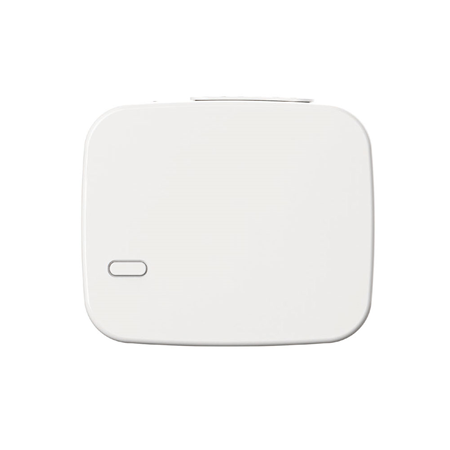

PRL-8-ZW-AC
Z-Wave Relay Controller
Einführung
PRL-8-ZW-AC ist ein Z-Wave Relay Controller, der an verdrahtete Geräte angeschlossen und entweder auf Normal Open (N.O.) oder Normal Close (N.C.) Status eingestellt werden kann. Nach dem Beitritt zum Z-Wave-Netzwerk kann der Relay Controller über das Z-Wave-Netzwerk gesteuert werden, um angeschlossene Geräte zu aktivieren. Z-Wave ist ein drahtloses Kommunikationsprotokoll, das ein Niedrigenergie-Funksignal verwendet. Der Z-Wave Relay Controller ermöglicht den Zugriff auf die Klasse „S2 Unauthenticated“.

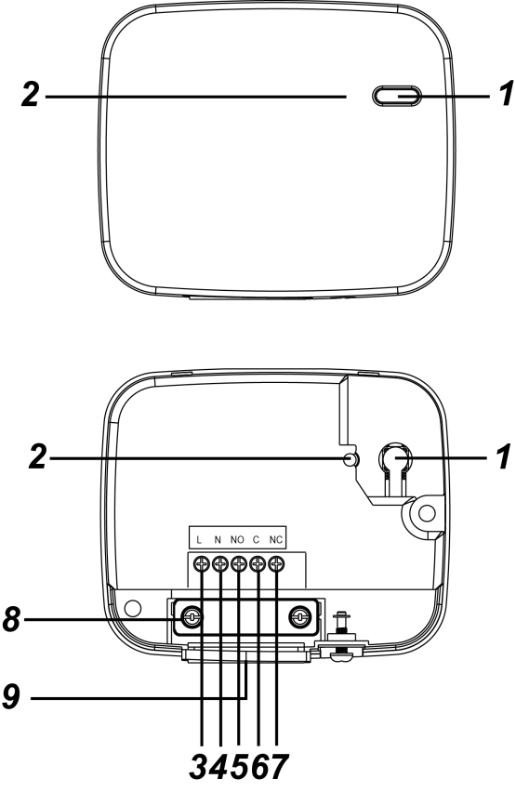

Teilebezeichnung
Funktionstaste
Drücken Sie die Taste 3 Mal innerhalb von 1,5 Sekunden, um einen Lerncode zu senden.
Halten Sie die Taste 10 Sekunden lang gedrückt, um auf Werkseinstellungen zurückzusetzen.
Drücken Sie die Taste, um das Relais EIN/AUS zu schalten.
LED-Anzeige (Rot)
Die LED-Anzeige zeigt den Relaisstatus an:
LED an: Relais ein
LED aus: Relais aus
Anschlussklemmen
Führen Sie den Draht in die Klemme ein, ziehen Sie die Schraube fest, um die Klemmvorrichtung zu schließen, und halten Sie den Draht in Position. Lösen Sie die Schraube, um die Klemmvorrichtung zu öffnen und den an der Klemme angeschlossenen Draht zu entfernen.
Line (AC-Eingang)
Neutral
NO Für Normal Open-Verbindung mit dem Gerät.
Common
NC Für Normal Close-Verbindung mit dem Gerät
Zugentlastungsklemme Die Klemme dient zur Sicherung der Drähte und bietet Zugentlastung, um die Drähte vor dem Metallausschnitt zu schützen.
Verdrahtungsschnalle Die Verdrahtungsschnalle dient zur Verwaltung der Drähte.
Spezifikation
Stromquelle (externe Stromversorgung): 100-240VAC
Relaisausgang: Potentialfreies SPDT-Relais, maximale Betriebslast: 10A (Resistiv) bei 24VDC oder 240VAC
Litzendraht: 14 ~ 22 AWG
Betriebstemperatur: -10°C bis 45°C (14°F bis 113°F)
Luftfeuchtigkeit: Bis zu 85% nicht kondensierend
Abmessung: 86mm x 72mm x 29mm
Der Relay Controller sollte im Innenbereich an einem trockenen Ort installiert werden.
Es wird empfohlen, das Gerät in einer feuerbeständigen Kunststoff-Anschlussdose zu installieren.
Installieren Sie das Gerät nicht in einer Metall-Anschlussdose, um die Z-Wave-Reichweite zu optimieren.
Alle Arbeiten am Gerät, einschließlich Installation und Wartung, müssen von einem qualifizierten und lizenzierten Elektriker durchgeführt werden.
Um Stromschlag und/oder Geräteschäden zu vermeiden, trennen Sie vor Installation und Wartung die Stromversorgung an der Hauptsicherung oder dem Schutzschalter.
Schließen Sie das Gerät nicht an Lasten an, die den unterstützten Laststrom überschreiten.
Installation
Die Verdrahtung des PRL sollte nur von einem zertifizierten Techniker mit entsprechenden Kenntnissen und Schulung in elektrischen Geräten durchgeführt werden. Verdrahten Sie das Relais gemäß den nachfolgenden Anweisungen:
Schalten Sie vor dem Anschluss die Stromversorgung aus.
Entfernen Sie die obere Abdeckung und die Zugentlastungsklemme.
Verbinden Sie die L- und N-Klemmen der Stromversorgung entsprechend mit den Line- und Neutral-Klemmen des PRL durch die Verdrahtungsöffnung.
Wählen Sie je nach dem Gerät, das Sie über das Relais steuern möchten, die NO- oder NC-Klemme aus und verdrahten Sie das Relais mit dem Gerät, um eine Normal Open- oder Normal Close-Verbindung mit dem Gerät herzustellen.

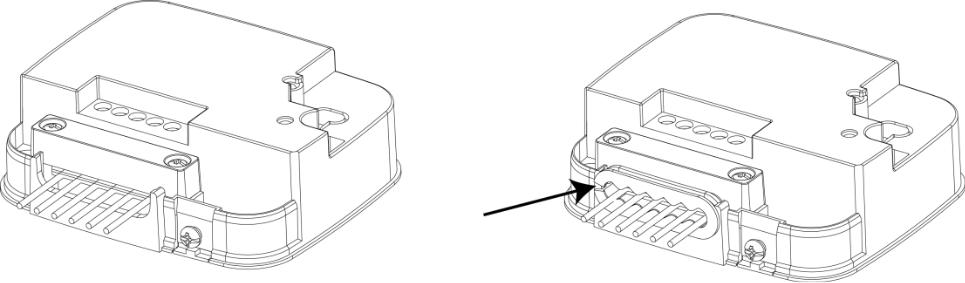

Nach Abschluss der Geräteverdrahtung setzen Sie die Zugentlastungsklemme wieder ein, verwenden Sie die Verdrahtungsschnalle zur Verwaltung der Drähte und platzieren Sie die Verdrahtungsschnalle auf der Basis mit ihrer Öffnung (Aussparung) links positioniert (wie im untenstehenden Diagramm).
Setzen Sie die obere Abdeckung wieder auf. Schalten Sie die Stromversorgung ein, um den Relay Controller einzuschalten.
Z-Wave-Netzwerk
Gerät hinzufügen (Inclusion)
Schließen Sie die Stromversorgung gemäß der Installationsanleitung im vorherigen Abschnitt an den Relay Controller an und schalten Sie den Relay Controller ein.
Versetzen Sie das Z-Wave-Gateway oder die Alarmzentrale in den Inclusion-Modus (bitte beachten Sie hierzu das Handbuch des Z-Wave-Gateways oder der Alarmzentrale).
Drücken Sie innerhalb von 1,5 Sekunden 3 Mal die Function Button.
Beachten Sie das Bedienungshandbuch des Z-Wave-Gateways oder der Alarmzentrale, um den Hinzufügevorgang abzuschließen.
Wurde das Gerät bereits in ein anderes Z-Wave-Gateway/eine andere Alarmzentrale eingebunden, oder kann das Gerät nicht in das aktuelle Z-Wave-Gateway/die aktuelle Alarmzentrale eingebunden werden, versuchen Sie zunächst, es zu entfernen (siehe Gerät entfernen).
Gerät entfernen (Exclusion)
Das Gerät muss aus dem bestehenden Z-Wave-Netzwerk entfernt werden, bevor es in ein anderes eingebunden werden kann.
Exclusion-Modus
Versetzen Sie das Z-Wave-Gateway oder die Alarmzentrale in den Exclusion-Modus (bitte beachten Sie hierzu das Handbuch des Z-Wave-Gateways oder der Alarmzentrale).
Drücken Sie innerhalb von 1,5 Sekunden 3 Mal die Function Button, und das Gerät wird aus dem Z-Wave-Netzwerk entfernt.
Werkseinstellungen zurücksetzen
Das Zurücksetzen des Geräts auf die Werkseinstellungen stellt die werkseitigen Standardeinstellungen wieder her (d. h. das Gerät ist in kein Z-Wave-Netzwerk mehr eingebunden). Bitte wenden Sie dieses Verfahren nur an, wenn das Z-Wave-Gateway oder die Alarmzentrale verloren gegangen oder anderweitig nicht funktionsfähig ist.
Halten Sie die Function Button des Geräts 10 Sekunden lang gedrückt, um die Werkseinstellungen zurückzusetzen.
Reichweitentest
So testen Sie, ob das Gerät mit dem Z-Wave-Gateway oder der Alarmzentrale kommunizieren kann:
Versetzen Sie das Gateway/die Zentrale in den Reichweitentest-Modus (Walk Test).
Drücken Sie die Function Button am Gerät.
Das Gateway/die Zentrale sollte anzeigen, ob sich das Gerät innerhalb der Betriebsreichweite befindet (bitte beachten Sie hierzu das Bedienungshandbuch des Gateways/der Zentrale).
Bedienung
Relaissteuerung
Sobald der Relay Controller erfolgreich einem Z-Wave-Netzwerk beigetreten ist, kann das Gateway/die Alarmzentrale das Relais fernsteuern, um es ein-, auszuschalten oder zwischen Ein- und Aus-Zustand umzuschalten. Weitere Einzelheiten entnehmen Sie bitte Ihrem Z-Wave-Gateway/Ihrer Alarmzentrale.
Z-Wave-Informationen
Gerätetyp: On/Off Power Switch
Rollentyp: Always On Slave (AOS)
Command Class Support/Control
Erforderliche CC-Unterstützung:
Z-Wave Plus Info CC
Association CC, (S2)
Multi Channel Association CC, (S2)
Association Group Information CC, (S2)
Transport Service CC
Version CC, (S2)
Manufacturer Specific CC, (S2)
Device Reset Locally CC, (S2)
Powerlevel CC, (S2)
Switch Binary CC
Supervision CC, (S2)
Firmware Update Md CC, (S2)
Z-Wave-Gruppen (Association Command Class Version 2)
Der Switch kann so eingestellt werden, dass er Meldungen an zugeordnete Z-Wave-Geräte sendet. Er unterstützt eine Association-Gruppe mit fünf Node-Unterstützungen für Grouping 1. Für Grouping 1 meldet der Switch seinen aktuellsten Status an das Z-Wave-Gateway/die Alarmzentrale.
Grouping 1 für „LifeLine“: (max. Nodes: 5)
Switch Binary CC (COMMAND_CLASS_SWITCH_BINARY)
Device Reset Locally CC (COMMAND_CLASS_DEVICE_RESET_LOCALLY)
Beim Umschalten zwischen Ein/Aus wird ein Binary Switch Report an die Nodes von Grouping 1 gesendet.
Quelle und englisches Original: VESTA Guide – VESTA-140. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
