WEZ-12/24/36/48-BUS Erweiterungsmodul
12-Zonen-Modul Erweiterung für Vesta Hybrid-Alarmzentralen
Einführung
Diese Installationsanleitung ist in Verbindung mit der Bedienungsanleitung der Hybrid-Alarmzentrale zu verwenden, an die das WEZ-Modell angeschlossen wird.
Das WEZ-12/24/36/48-BUS Erweiterungsmodul wurde entwickelt, um die Erweiterung der Hybrid-Alarmzentrale zu unterstützen. Über die BUS-Verbindung kann es die Erweiterung um zusätzliche 12, 24, 36 und 48 verdrahtete Zonen an den kompatiblen Alarmzentralen bereitstellen.
Identifizierung der Teile

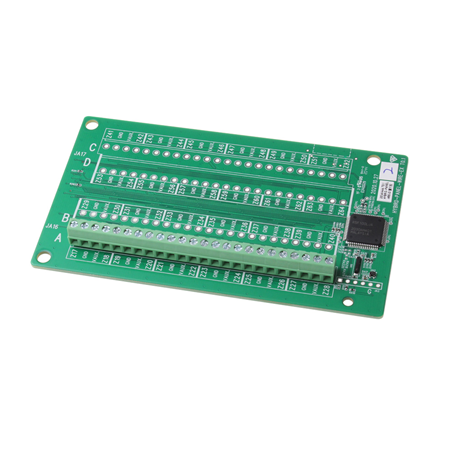

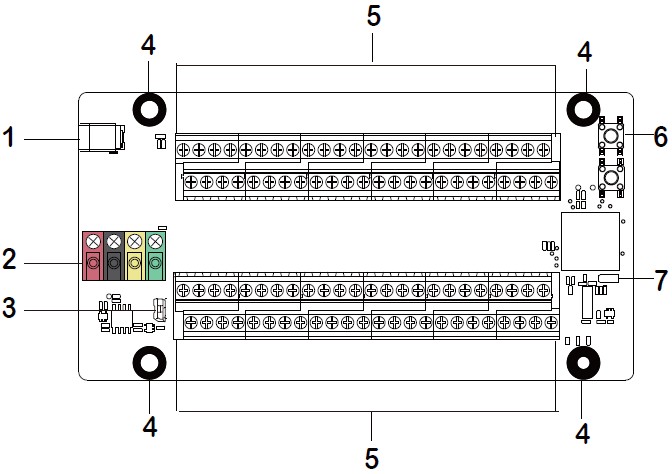

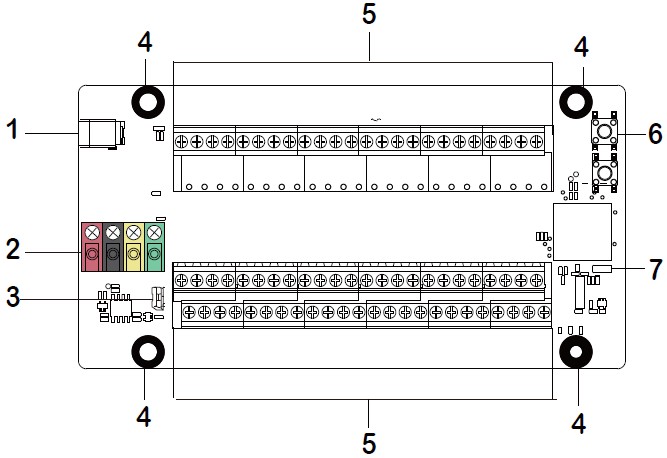

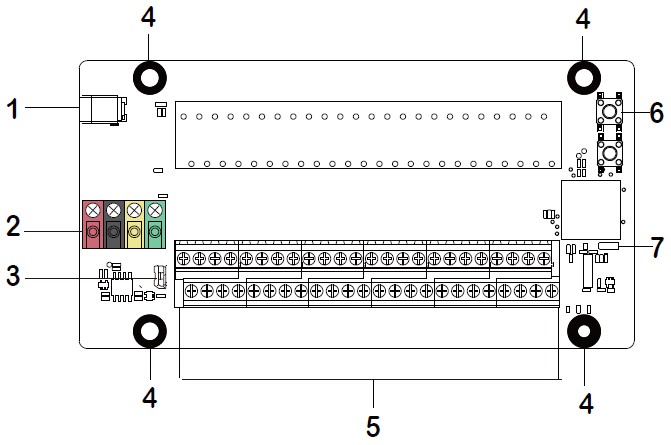

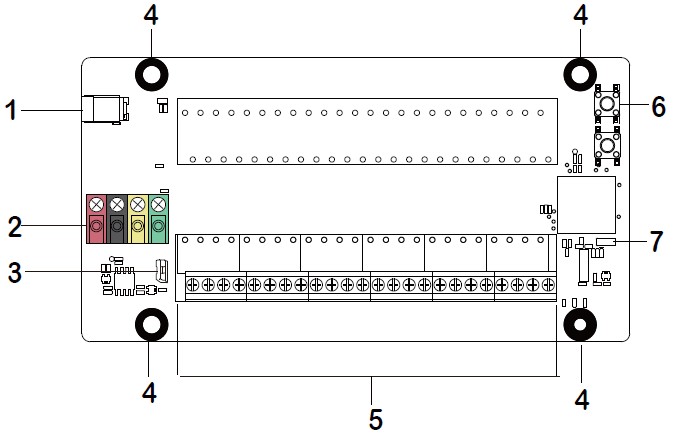

WEZ-12-BUS WEZ-24-BUS
WEZ-36-BUS WEZ-48-BUS
DC-Buchse: Anschluss für DC 12V 1A Schaltnetzteil.
Steckbare BUS-Anschlussklemme zur Alarmzentrale
Jumper-Schalter für Abschlusswiderstand
Wenn das Erweiterungsmodul als letztes BUS-Gerät an einer BUS-Leitung angeschlossen ist, setzen Sie bitte den Jumper für den Abschlusswiderstand des Erweiterungsmoduls sowie den Jumper-Schalter des ersten BUS-Geräts auf ON, damit diese als Abschlusswiderstände dienen. Dadurch wird die Kommunikationsfähigkeit der angeschlossenen BUS-Leitung verbessert.
Jumper ein: Ist der Jumper auf ON gesetzt, wird die Kommunikationsfähigkeit verbessert.
Jumper aus: Ist der Jumper auf OFF gesetzt, befindet sich die Kommunikationsfähigkeit auf normalem Niveau.
Schraubenlöcher
Zonenklemme & 13.5V Hilfsspannungs-Ausgangsklemme & GND-Klemme
Die typische Spannung beträgt 13.5V und kann je nach Ausgangsspannung der Klemme variieren.
Testtaste
Drücken Sie die Testtaste, um ein Testsignal an die Alarmzentrale zu senden.
LED-Anzeige
Klicken Sie auf der Webseite der Alarmzentrale auf „Identifizieren“, damit die LED-Anzeige des entsprechenden WEZ-Geräts 10 Mal blinkt.
Stromversorgung
Das Erweiterungsmodul wird über die Hybrid-Alarmzentrale mit Strom versorgt, die eine Versorgungsspannung von 13.5V für das Erweiterungsmodul bereitstellen kann. Zusätzlich wird empfohlen, das externe 12V-Netzteil zu verwenden, wenn Verbraucher mit höherem Strombedarf angeschlossen werden.
Achtung
Die Verkabelung des Erweiterungsmoduls darf ausschließlich von zertifizierten Technikern mit entsprechenden Fachkenntnissen und Schulung im Bereich elektrischer Anlagen durchgeführt werden.
Stellen Sie vor der Installation oder jeglichen Wartungsarbeiten sicher, dass die Stromversorgung getrennt wurde.
Installation und Anschluss
Zur Unterstützung der Kabelanschlüsse sind die Anschlussklemmen an jedem BUS-Systemmodul farblich gekennzeichnet.
Für eine optimale Kommunikation der Kabelverbindung zwischen der Alarmzentrale und den angeschlossenen BUS-Geräten stellen Sie sicher, dass der Kommunikations-Jumper-Schalter des am weitesten entfernten BUS-Geräts sowie der J53-Jumper-Schalter der Alarmzentrale auf ON gesetzt sind, damit diese als Abschlusswiderstand dienen. Achten Sie darauf, ausschließlich die beiden genannten Jumper-Schalter zu aktivieren, und setzen Sie die Jumper-Schalter keines anderen dazwischenliegenden BUS-Geräts auf ON.

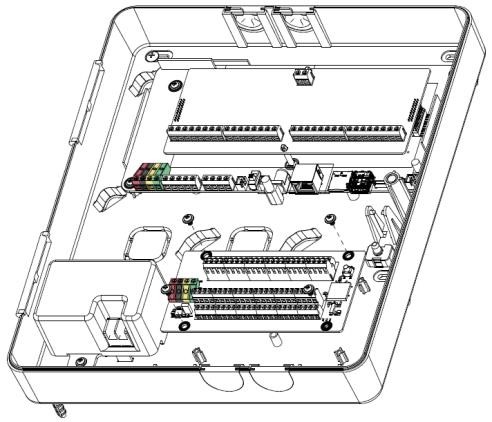

Führen Sie die vier Schrauben durch die Löcher am Erweiterungsmodul und ziehen Sie die Schrauben zur Befestigung fest.
Verbinden Sie die Kabel mit den vier Klemmen, die auf der Hybrid-Alarmzentrale mit VDD, GND, 485A, 485B gekennzeichnet sind.
Hinweis:
Das steckbare Design der BUS-Anschlussklemmen verbessert die Installationseffizienz. Vor der Verkabelung können Sie die Anschlussklemmen zur einfacheren Handhabung vom Gerät entfernen und nach der Verkabelung wieder einstecken. Achten Sie beim erneuten Anbringen der Anschlussklemmen an der Platine darauf, diese in der gleichen Ausrichtung zu montieren, um mögliche Gefahren zu vermeiden.
Fehlerhafte Anschlüsse führen zu Ausfällen oder fehlerhaftem Betrieb. Überprüfen Sie die Verkabelung und stellen Sie die korrekten Anschlüsse sicher, bevor Sie die Stromversorgung einschalten.
Zonenverkabelung
Die 12/24/36/48 Zonen können durch Überwachung von NC (normally close/Ruhekontakt) oder NO (normally open/Arbeitskontakt) Geräten verkabelt werden, z. B. PIR-Melder, Türkontakt, Rauchmelder, Wassersensor, Brandmelder, CO-Sensor, Gasmelder, Wärmemelder und Glasbruchmelder usw.
Kabelquerschnitt: Mindestens 22 AWG, maximal 18 AWG.
Die verdrahteten Zonen unterstützen Single-End-of-Line (SEOL) und Double-End-of-Line (DEOL) Schleifenkonfigurationen mit wählbaren Widerstandswerten von 1KΩ, 2.2KΩ, 3.74KΩ, 4.7KΩ, 5.6KΩ, 6.8KΩ, 8.2KΩ, 10KΩ Ohm.

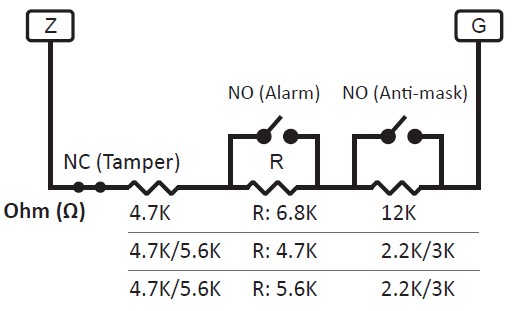

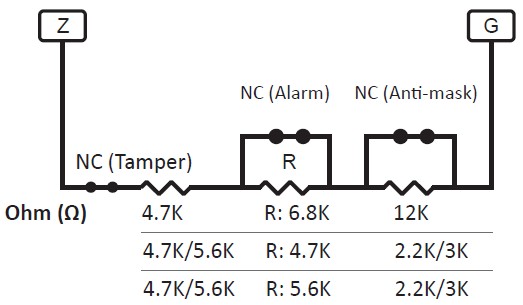

Die Triple-End-of-Line (TEOL) Schleife kann in verschiedenen Kombinationen konfiguriert werden: 4.7KΩ, 6.8KΩ, 12KΩ (Widerstandswertauswahl: 6.8K), 4.7KΩ/5.6KΩ, 4.7KΩ, 2.2KΩ/3KΩ (Widerstandswertauswahl: 4.7K), oder 4.7KΩ/5.6KΩ, 5.6KΩ, 2.2KΩ/3KΩ (Widerstandswertauswahl: 5.6K).
Für eine NO-Schleife platzieren Sie bitte einen EOL-Widerstand parallel (über) zur Schleife.
Für eine NC-Schleife platzieren Sie bitte einen EOL-Widerstand in Reihe mit der Schleife.
Wenn eine Zonenverkabelungsmethode geändert wird, schalten Sie die Systemstromversorgung aus und wieder ein, um eine Alarmauslösung zu vermeiden.
NO/NC-Verkabelung
Verkabelung mit Single-End-of-Line-Widerstand
Verkabelung mit Double-End-of-Line-Widerstand
Triple-EOL-Verkabelung
Erste Schritte
Nachdem Sie die Erweiterungsplatine an die Hybrid-Alarmzentrale angeschlossen und die Geräteverkabelung abgeschlossen haben, fahren Sie bitte mit dem Anlernen und der Zonenprogrammierung fort.
Anlernen
Schritt 1. Schalten Sie die Alarmzentrale ein, das Erweiterungsmodul wird ebenfalls mit Strom versorgt.
Schritt 2. Klicken Sie auf der Webseite der Alarmzentrale auf „Learning“, um die Anlernseite aufzurufen.
Schritt 3. Klicken Sie auf „Start“, um in den Anlernmodus zu wechseln.
Schritt 4. Klicken Sie auf „Add“, um das Erweiterungsmodul in die Alarmzentrale aufzunehmen.
Schritt 5. Wenn das Erweiterungsmodul erfolgreich in das System angelernt wurde, wird das hinzugefügte Gerät im Abschnitt „Learned Device“ angezeigt. Der Gerätetyp wird als „Expander“ angezeigt.
Identifikation
Die Funktion „Identify“ dient dazu, ein bestimmtes BUS-Gerät im BUS-verdrahteten System zu lokalisieren. Diese Funktion ist hilfreich, um zu unterscheiden, welches Gerät welches ist, insbesondere bei großen Installationen mit zahlreichen BUS-Geräten.
So lokalisieren Sie das Erweiterungsmodul im BUS-System:
Schritt 1. Klicken Sie auf der Webseite der Hybrid-Alarmzentrale auf „Identify“ unter der Geräteliste nach dem Spalteneintrag des Expanders.
Schritt 2. Wenn das Erweiterungsmodul das Signal von der Alarmzentrale empfängt, zeigt die Webseite eine Erfolgsmeldung an, und die LED-Anzeige des Erweiterungsmoduls blinkt 10-mal, um dem Benutzer den Standort anzuzeigen.
Hinweis:
Wenn auf der Webseite eine Timeout-Meldung angezeigt wird, bedeutet dies, dass das Erweiterungsmodul das Signal von der Alarmzentrale nicht empfangen hat. Bitte überprüfen Sie, ob das Erweiterungsmodul innerhalb der zulässigen Verkabelungsdistanz ordnungsgemäß mit der Alarmzentrale verbunden ist.
Funktionstest (Walk Test)
Um sicherzustellen, dass das Erweiterungsmodul nach dem Anlernen mit der Alarmzentrale kommunizieren kann, versetzen Sie die Alarmzentrale in den Walk-Test-Modus und drücken Sie die Testtaste am Erweiterungsmodul, um ein Testsignal an die Alarmzentrale zu senden.
Wenn die Alarmzentrale das Testsignal empfängt, gibt sie einen Piepton aus und zeigt die Informationen des Erweiterungsmoduls entsprechend oben in der Geräteliste an.
Hinweis:
Wenn die Alarmzentrale nach dem Drücken der Testtaste nicht reagiert, bedeutet dies, dass die Alarmzentrale das Testsignal des Geräts nicht empfangen hat.
Bitte überprüfen Sie, ob das Erweiterungsmodul innerhalb der zulässigen Verkabelungsdistanz ordnungsgemäß mit der Alarmzentrale verbunden ist.
Programmierung der Drahtzonen
Nachdem das Erweiterungsmodul hinzugefügt wurde, fahren Sie mit der Programmierung der Drahtzonen fort.
Schritt 1. Klicken Sie auf Wired Sensor, um diese Webseite aufzurufen. Sie sehen die Expander am unteren Ende der Seite.
Schritt 2. Klicken Sie am Ende des Expander-Eintrags auf „Edit“.
Schritt 3. Bearbeiten Sie den Typ des verdrahteten Melders, die Zonenverkabelung und den EOL-Widerstand für jede Zone.
Type: Wählen Sie im Dropdown-Menü den Typ des verdrahteten Melders für jede Zone aus.
Loop: Wählen Sie im Dropdown-Menü die Nummer aus, die der Zonenverkabelung für jede Zone entspricht. Auf dieser Webseite finden Sie darunter Verkabelungsdiagramme als Referenz.
Resistor: Wählen Sie den Widerstand für die Zonenverkabelung aus.
Status: Der Status jeder Zone – Restore, Tamper oder Trigger – wird hier angezeigt
Schritt 4. Klicken Sie auf „OK“, um die Änderungen zu speichern, wenn Sie fertig sind. Alternativ klicken Sie auf „Reset“, um alle Angaben erneut einzugeben.
Schritt 5. Wenn der Vorgang erfolgreich war, zeigt der Bildschirm „Updated Successfully.“ an. Der Melder wird einem bestimmten Bereich und einer bestimmten Zone zugewiesen. Um die Geräteeinstellung oder -information zu bearbeiten, klicken Sie am Ende des Geräteeintrags auf „Edit“.
Schritt 6. Sie gelangen auf die Webseite Device Edit.
Schritt 7. Bearbeiten Sie die Geräteeinstellung und -information. Klicken Sie auf „OK“, um die Änderungen zu speichern, wenn Sie fertig sind.
Überwachungssignal
Nachdem es in die Alarmzentrale eingelernt wurde, sendet das Erweiterungsmodul automatisch alle 20 bis 30 Sekunden Überwachungssignale.
