DC-23 / DC-23-R3

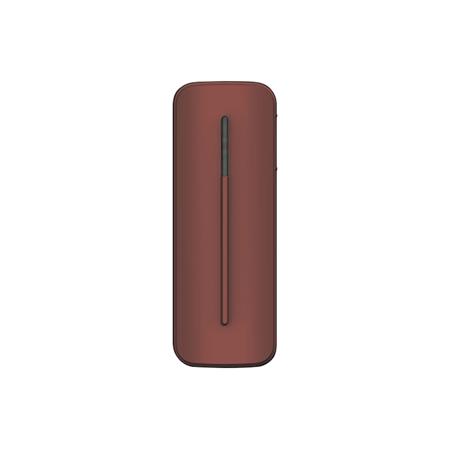

Türkontakt
Der Türkontakt überwacht das Öffnen/Schließen von festgelegten Vorrichtungen (z. B. Tür oder Fenster). Der Türkontakt wird am Rahmen der zu überwachenden Vorrichtung befestigt, wobei ein Betätigungsmagnet an der Vorrichtung angebracht wird. Wenn die Tür oder das Fenster geöffnet wird, entfernt sich der Magnet vom Türkontakt, wodurch ein interner Magnetschalter aktiviert wird und der Türkontakt ein Alarmsignal an die Alarmzentrale sendet. Das Gerät ist zudem in der Lage, Signalstörungen sowie Situationen mit niedrigem Batteriestand zu melden.
Der Türkontakt besteht aus einem Gehäusedeckel und einer Basis. Der Gehäusedeckel enthält die gesamte Elektronik, die Basis dient zur Befestigung des Geräts. Ein eingebauter PCB-Sabotageschalter bietet Schutz gegen unbefugtes Öffnen und/oder Entfernen des Geräts.
Die DC-23-Serie des Türkontakts umfasst folgende Modelle:
DC-23: Der Gehäusedeckel des Türkontakts wird durch eine untere Befestigungsschraube gesichert.
DC-23-R3: Der Gehäusedeckel des Türkontakts wird durch zwei Verriegelungen oben und unten gesichert

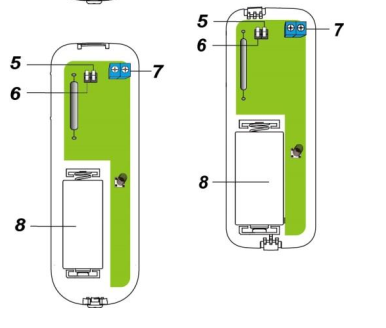

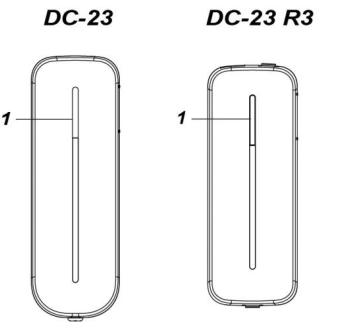

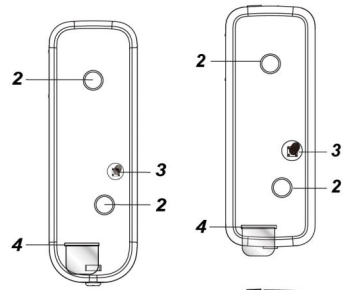

Bauteilübersicht
LED-Anzeige / Testtaste
Drücken Sie die Testtaste, um den Anlerncode zu senden oder den Testmodus für 3 Minuten zu aktivieren.
Montagelöcher
Dienen zur Befestigung und Verschraubung des Türkontakts direkt am Türrahmen oder an der Wand.
Sabotageschalter
Wenn der Türkontakt montiert ist, wird der Sabotageschalter aktiviert, sobald der Gehäusedeckel geöffnet oder der Türkontakt von der Montagefläche entfernt wird.
Batterie-Isolierung
Überwachungs-Jumper-Schalter (JP2) (nur Modell 868WF)
Jumper Off – Der Jumperstecker ist entfernt oder auf einem Pin „geparkt“.
Jumper On – Der Jumperstecker ist eingesteckt und verbindet die beiden Pins
Jumper EIN: Überwachung deaktiviert
Jumper AUS: Überwachung aktiviert. (Werkseinstellung)
Reed-Schalter Jumper-Schalter (JP3)
Jumper On – Der Jumperstecker ist eingesteckt und verbindet die beiden Pins
Jumper Off – Der Jumperstecker ist entfernt oder auf einem Pin „geparkt“.
Jumper EIN: Reed-Schalter deaktiviert. Nur die am Erweiterungsanschluss angeschlossene Vorrichtung aktiviert den Türkontakt
Jumper AUS: Reed-Schalter aktiviert. (Werkseinstellung für alle Modelle)
Erweiterungsanschluss
Zusätzlich zum eingebauten Magnetschalter ist ein weiterer 2-poliger Trockenkontaktanschluss für einen zusätzlichen Magnetschalter oder eine beliebige Vorrichtung mit N.C.-Funktion (Normally Closed / Ruhekontakt) vorgesehen.
Batteriefach
Magnet
Magnet-Schraubloch
Magnet-Distanzstück
Funktionen
LED-Anzeige
Im Normalbetrieb leuchtet die LED nicht, wenn der Türkontakt aktiviert wird.
Wenn die Batteriespannung des Türkontakts niedrig ist, leuchtet die LED bei jeder Aktivierung des Türkontakts (Gerät geöffnet/geschlossen) für 2 Sekunden auf.
Wenn die Abdeckung geöffnet oder der Sabotageschalter ausgelöst wird, leuchtet die LED für 2 Sekunden auf. Bleibt der Sabotagezustand bestehen, leuchtet die LED bei jeder Aktivierung des Türkontakts für 2 Sekunden auf.
Wenn sich der Türkontakt im Testmodus befindet, leuchtet die LED bei jeder Aktivierung auf.
Wenn die Batterie erschöpft ist, stellt der Türkontakt alle Funktionen ein und die LED blinkt alle 4 Sekunden.
Erweiterungsklemme
Der Türkontakt verfügt über eine Erweiterungsklemme, die eine erhöhte Flexibilität bietet. Die Erweiterungsklemme bildet mit dem daran angeschlossenen Gerät einen geschlossenen Stromkreis. Wird das Gerät ausgelöst, öffnet sich der Stromkreis und der Türkontakt wird ebenfalls ausgelöst.
Die Erweiterungsklemme und der interne Magnetschalter können zusammenwirken, sodass der Türkontakt ausgelöst wird, sobald einer von beiden aktiviert wird. Sie können den internen Magnetschalter auch über die JP3-Jumper-Einstellung deaktivieren.
So schließen Sie das Gerät an die Erweiterungsklemme an:
Für das Modell DC-23:

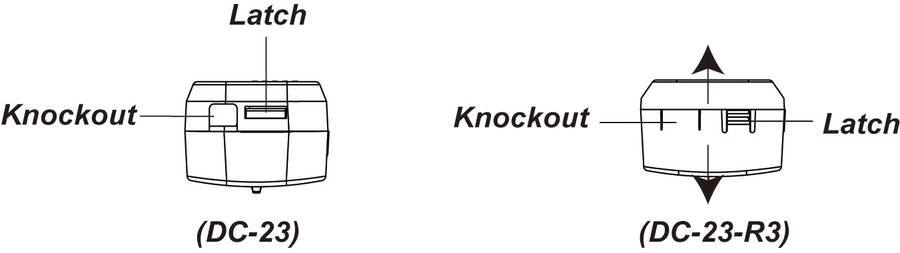

Öffnen Sie die Abdeckung des Türkontakts, indem Sie mit einem Schraubendreher die Befestigungsschraube am unteren Ende der Abdeckung des Türkontakts lösen. (Siehe Abbildung unten, Ansicht von oben).
Am oberen Ende des Frontgehäuses befindet sich eine dünnere Kunststoff-Ausbrechstelle. Brechen Sie diese Ausbrechstelle durch, um eine Öffnung für den Anschluss der Verkabelung an die Erweiterungsklemme zu schaffen.
Schließen Sie das Gerät an die Erweiterungsklemme an
Für das Modell DC-23-R3:
Drücken Sie mit dem Daumen auf die Verriegelung. Ziehen Sie dabei die Abdeckung vom Sockel des Türkontakts ab (siehe Abbildung unten, Ansicht von oben).
Am oberen Ende des Frontgehäuses befindet sich eine dünnere Kunststoff-Ausbrechstelle. Brechen Sie diese Ausbrechstelle durch, um eine Öffnung für den Anschluss der Verkabelung an die Erweiterungsklemme zu schaffen.
Schließen Sie das Gerät an die Erweiterungsklemme an
Die Erweiterungsklemme kann in folgenden Situationen nützlich sein.
Wenn der Türkontakt nicht am Türrahmen montiert werden kann, können Sie einen zusätzlichen Erweiterungs-Magnetschalter an die Erweiterungsklemme anschließen, um den Türkontakt entfernt zu montieren.
Jedes potentialfreie Kontaktgerät mit einem N.C.-Stromkreis (Normal geschlossen) kann an die Erweiterungsklemme angeschlossen werden, wodurch der Türkontakt als Universal-Sender fungiert.
Mehrere potentialfreie Kontaktgeräte können zusammen mit dem Türkontakt verdrahtet werden, wie im folgenden Diagramm gezeigt.
Die Erweiterungsklemme und der interne Magnetschalter können zusammenwirken, sodass der Türkontakt ausgelöst wird, sobald einer von beiden aktiviert wird. Sie können den internen Magnetschalter auch über die JP3-Jumper-Einstellung deaktivieren. Wenn sowohl die Erweiterungsklemme als auch der interne Magnetschalter verwendet werden und einer von beiden ausgelöst (geöffnet) wird, sendet der Türkontakt erst dann ein Signal für geschlossenen Türkontakt (Wiederherstellung), wenn beide geschlossen sind.
Batterie
Der Türkontakt wird von einer CR123 3V Lithium-Batterie mit Strom versorgt. Bitte beachten Sie: Ersetzen Sie die Batterie IMMER durch eine Batterie mit der korrekten Größe und Spannung.
Der Türkontakt kann einen niedrigen Batteriezustand erkennen. Wenn die Batteriespannung niedrig ist, wird ein Signal für niedrigen Batteriestand an die Alarmzentrale gesendet, um über den Zustand zu informieren. Die LED leuchtet auf, wenn der Türkontakt bei niedrigem Batteriestand aktiviert wird. Wenn die Batterie erschöpft ist, stellt der Türkontakt alle Funktionen ein und die LED blinkt alle 4 Sekunden.
Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterien zweimal den Sabotageschalter, um eine vollständige Entladung zu gewährleisten, bevor Sie die neue Batterie einsetzen.
Sabotageschutz
Der Türkontakt ist durch einen Sabotageschalter geschützt, der bei montiertem Türkontakt gegen die Montagefläche gedrückt wird. Sobald die Abdeckung des Türkontakts geöffnet oder von der Montagefläche entfernt wird, wird der Sabotageschalter aktiviert und der Türkontakt sendet ein Sabotagesignal, um den Benutzer über den Zustand zu informieren.
Überwachungssignal
Die Überwachungsfunktion für das Modell 868WF wird über die JP2-Jumper-Einstellung gesteuert. Bei Modellen ohne 868WF ist die Überwachungsfunktion immer aktiviert.
Wenn aktiviert, sendet der Türkontakt automatisch in zufälligen Intervallen von 30-50 Minuten periodisch Überwachungssignale an die Alarmzentrale.
Wenn die Alarmzentrale über einen voreingestellten Zeitraum hinweg kein Signal vom Türkontakt empfangen hat, zeigt die Alarmzentrale an, dass bei dem betreffenden Türkontakt ein Signalausfall vorliegt.
Testmodus
Drücken Sie im Normalmodus die Testtaste, um ein Testsignal und einen Anlerncode an die Alarmzentrale zu übertragen. Der Türkontakt wechselt dabei ebenfalls für 3 Minuten in den Testmodus.
Im Testmodus leuchtet die LED bei jeder Aktivierung des Türkontakts auf.
Jedes weitere Drücken der Testtaste setzt die Testmodus-Zeit auf 3 Minuten zurück.
Erste Schritte
Öffnen Sie die Abdeckung des Türkontakts und legen Sie die Batterie ein.
Versetzen Sie die Alarmzentrale in den Anlernmodus (bitte beachten Sie die Bedienungsanleitung der Alarmzentrale).
Drücken Sie die Testtaste des Türkontakts.
Beachten Sie die Bedienungsanleitung Ihrer Alarmzentrale, um den Anlernvorgang abzuschließen.
Nachdem der Türkontakt angelernt wurde, versetzen Sie die Alarmzentrale in den Modus (Walk Test), halten Sie den Türkontakt an der gewünschten Position und drücken Sie die Testtaste, um ein Testsignal an die Alarmzentrale zu senden. Befindet sich die Alarmzentrale innerhalb der Signalreichweite des Türkontakts, zeigt die Alarmzentrale die entsprechenden Türkontakt-Informationen an.
Fahren Sie mit der Montage und Installation fort, sobald Sie mit der Funktion des Türkontakts an diesem Standort zufrieden sind.
Installation
Installationsrichtlinie
Der Türkontakt sollte am Tür-/Fensterrahmen installiert werden, der Magnet an der Tür/dem Fenster
Der Abstand zwischen Türkontakt und Magnet sollte bei geschlossener Tür nicht mehr als 15mm betragen.
Vermeiden Sie die Montage des Türkontakts auf metallischen Oberflächen. Falls die Montage auf einer metallischen Oberfläche erfolgt, stellen Sie sicher, dass der Türkontakt bei geöffneter Tür ausgelöst wird.
Montieren Sie den Türkontakt so hoch wie möglich.
Montage des Türkontakts
Suchen Sie eine geeignete Stelle in der Nähe Ihrer Tür/Ihres Fensters, um den Türkontakt zu installieren.

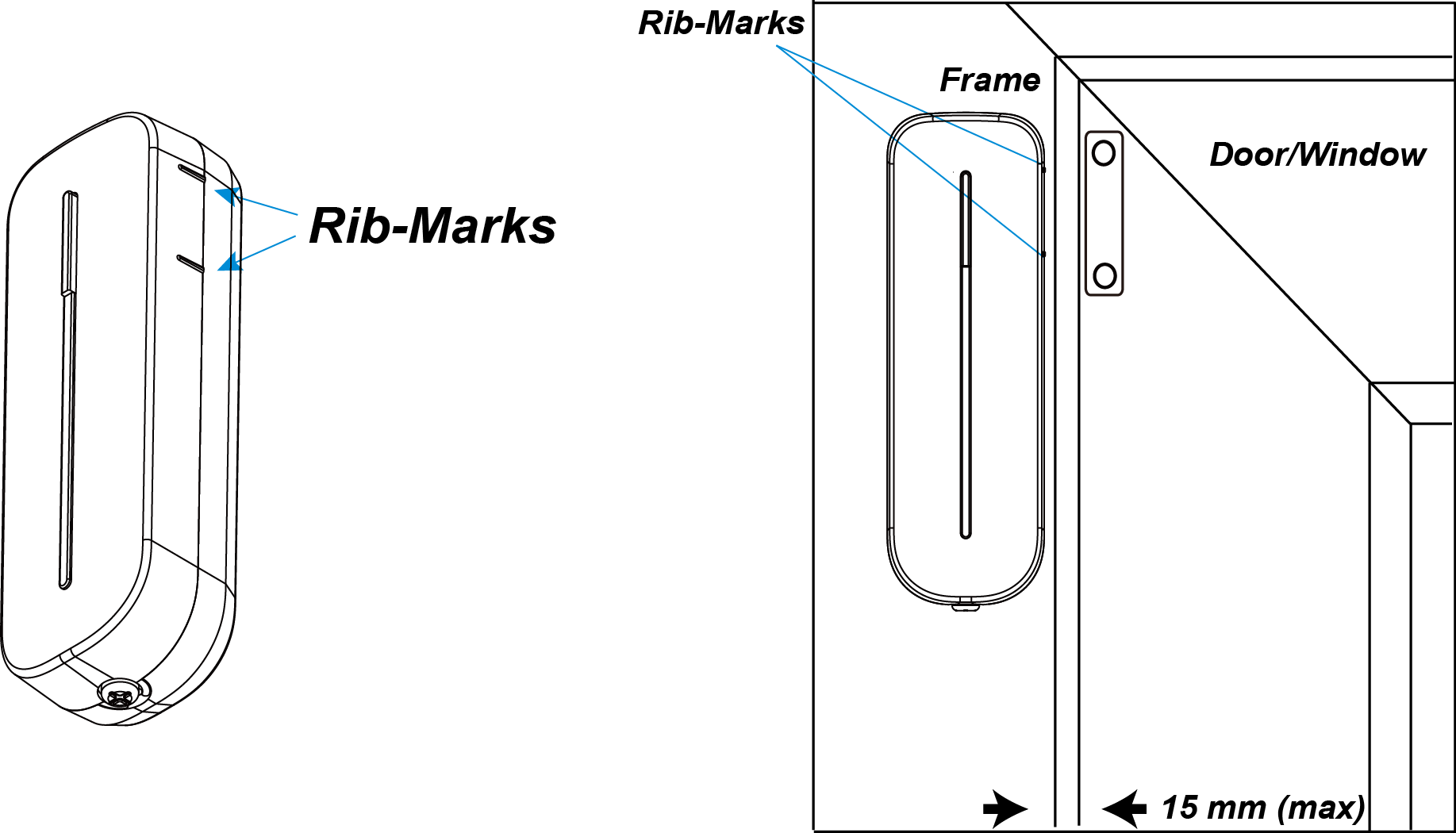

Der Türkontakt hat auf einer Seite 2 Rippenmarkierungen (siehe Abbildung), die die Position des internen Magnetschalters kennzeichnen. Der Türkontakt sollte entweder aufrecht oder umgekehrt montiert werden, damit die mit Rippen markierte Seite zum Magnet zeigt.
So montieren Sie den Türkontakt:
a) Verwenden Sie die 2 Montagelöcher des Türkontakts als Schablone für die passende Lochpositionierung.
b) Verwenden Sie die mitgelieferten Dübel für die Montage auf Putz/Ziegel.
c) Schrauben Sie den Türkontakt in die mitgelieferten Dübel.
So montieren Sie den Magnet:
a) Verwenden Sie die 2 Schraubenlöcher des Magnets als Schablone für die passende Lochpositionierung.
Hinweis:
Der Magnet sollte bei geschlossener Tür nicht mehr als 15 mm vom Türkontakt entfernt sein.
Der Magnet muss mit der Rippenmarkierungsseite des Türkontakts ausgerichtet sein. Bringen Sie bei Bedarf das Magnet-Distanzstück an der Rückseite des Magnets an, um den Magnet besser an den Rippenmarkierungen auszurichten.
b) Schrauben Sie den Magnet an die Tür.
c) Setzen Sie die zwei weißen Kappen in die Schraubenlöcher des Magnets ein, um ein ästhetisches Erscheinungsbild zu gewährleisten.
Die Installation ist nun abgeschlossen.
FCC-Erklärung
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen:
(1) Dieses Gerät darf keine schädlichen Störungen verursachen, und
(2) Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
FCC-Warnhinweis:
Um die fortlaufende Konformität sicherzustellen, können Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, die Berechtigung des Benutzers zum Betrieb dieses Geräts erlöschen lassen. (Beispiel – verwenden Sie beim Anschluss an einen Computer oder Peripheriegeräte nur abgeschirmte Schnittstellenkabel).
