VESTA-125 – Anleitung (Deutsch)

KPT-35-COMBO

FUNKTASTATUR

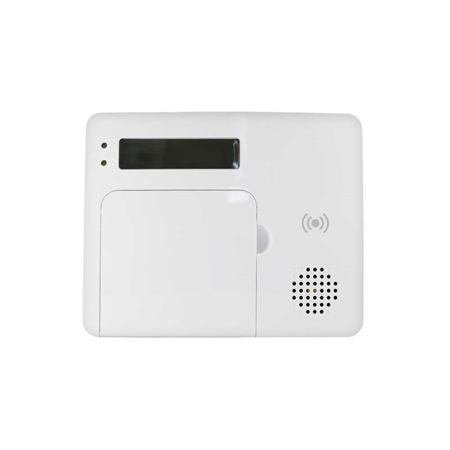

Die KPT-35-COMBO ist eine verkabelte Funktastatur zur schnellen Zugriffskontrolle der Alarmzentrale über PIN-Code oder RFID-Tags. Die Tastatur kann verkabelte und drahtlose Signale an die Alarmzentrale senden und Signale von dieser innerhalb einer Kabeldistanz von 500ft (152m) empfangen. Das LCD-Display zeigt alle Informationen an, die von der Alarmzentrale zurückgesendet werden.

Die Funktastatur kann entweder auf einer flachen Oberfläche oder mit Schrauben an einer Wand montiert werden. Sie verfügt außerdem über einen Sabotageschutzschalter, der bei jedem unbefugten Versuch, die Rückabdeckung zu öffnen, aktiviert wird.

Teilebezeichnung

Hintergrundbeleuchtetes LCD-Display
Grüne LED

– Die grüne LED ist im Standby-Modus ausgeschaltet.

– Die grüne LED leuchtet auf, wenn eine beliebige Taste gedrückt wird.

Gelbe LED

– Die gelbe LED blinkt alle 3 Sekunden einmal, wenn eine Störung erkannt wird, und schaltet sich aus, sobald alle Störungszustände behoben sind.

Hintergrundbeleuchtete Zifferntasten
Hintergrundbeleuchtete Stern-Taste (＊)
Hintergrundbeleuchtete Raute-Taste (＃)
Hintergrundbeleuchtete OK-Taste

– Zur Bestätigung eingegebener Daten oder der Auswahl.

Hintergrundbeleuchtete Rückstell-Taste (
) Taste

– Diese Taste dient zum Löschen einer Ziffer, zum Abbrechen der Auswahl, zum Verlassen des aktuellen Bildschirms sowie zur Rückkehr zum vorherigen Bildschirm usw.

Hintergrundbeleuchtete Scharf/▲-Taste

– Verwenden Sie diese Taste, um den Cursor zu bewegen und die Anzeige nach oben zu scrollen

– Die Taste dient außerdem zum Aktivieren des Modus „Außer-Haus scharf“.

Hintergrundbeleuchtete Scharf/▼-Taste

– Verwenden Sie diese Taste, um den Cursor zu bewegen und die Anzeige nach unten zu scrollen.

– Die Taste dient außerdem zum Aktivieren des Modus „Zuhause scharf“.

Hintergrundbeleuchteter RFID-Sensorbereich
Summer
Batteriefach
Tastaturanschluss

– Verkabeln Sie die vier Anschlüsse (V, G, A, B) mit dem Tastaturanschluss an der Alarmzentrale. Bis zu vier KPT-35-COMBO können in Reihe geschaltet werden. Weitere Einzelheiten zur Tastaturverkabelung finden Sie im Abschnitt Tastaturverkabelung auf der nächsten Seite.

Kabelführungsöffnung

– Vorgestanzte Öffnung zur besseren Flexibilität der Kabelführung.

Jumper-Schalter

Jumper Aus

Jumper Ein

Jumper Aus

wenn die Jumper-Brücke entfernt oder auf einem Pin „geparkt“ ist.

Jumper Ein

Die Jumper-Brücke ist eingesetzt und verbindet die beiden Pins.

– Stellen Sie sicher, dass der Jumper-Schalter der am weitesten entfernten Tastatur auf ON gesetzt ist, damit dieser als Abschlusswiderstand dient.

Sabotageschalter
Halterungsbohrungen x 3
Montagebohrungen x 4
Untere Fixierschraube x 1
RFID-Tag

Achtung

Die Verkabelung der Funktastatur darf nur von einem zertifizierten Techniker mit entsprechenden Kenntnissen und Schulung im Bereich elektrischer Geräte durchgeführt werden.
Stellen Sie vor der Installation oder jeglichen Wartungsarbeiten sicher, dass die Stromversorgung der Alarmzentrale getrennt wurde.

Funktionen

Batterie- und Batterieschwacherkennung

Zwei L91 1,5V AA Lithiumbatterien können in das Batteriefach eingesetzt werden, um als Notstromquelle bei einem Stromausfall zu dienen. Achten Sie vor dem Einlegen der Batterien auf die korrekte Polarität, um Ihr Gerät zu schützen.
Die Funktastatur kann auch den Batteriestand überwachen. Wenn die Batterien schwach sind, wird zusammen mit der regulären Signalübertragung ein Signal für schwache Batterie an die Alarmzentrale gesendet, um Benutzer zum Batteriewechsel aufzufordern.

Hinweis:

Verwenden Sie mit dem Gerät nur die angegebenen Batterien. Beim Batteriewechsel immer den gesamten Satz austauschen, keine unterschiedlichen Batterietypen oder neue und gebrauchte Batterien mischen, um eine Beschädigung des Geräts zu vermeiden.

Energiesparfunktion

Im Ruhezustand befindet sich die Funktastatur im Standby-Modus und verbraucht keinen Strom. Sie wird durch Drücken einer beliebigen Taste aktiviert.
Wenn nach dem Aufrufen des Benutzermenüs weder die Taste Scharf noch die Taste Home Scharf gedrückt wird, kehrt die Funktastatur innerhalb von 5 Sekunden in den Standby-Modus zurück. Wird eine der beiden oder werden beide Tasten Scharf/Home Scharf gedrückt, kehrt die Funktastatur innerhalb von 20 Sekunden in den Standby-Modus zurück.
Nachdem „PIN-Code eingeben“ auf dem LCD-Bildschirm angezeigt wird, kehrt die Funktastatur innerhalb von 5 Sekunden in den Standby-Modus zurück, wenn keine Taste gedrückt wird.
Nachdem die Anforderung zum Moduswechsel gesendet wurde, kehrt die Tastatur innerhalb von 15 Sekunden in den Standby-Modus zurück, wenn kein Signal von der Alarmzentrale empfangen wird.
Nach Abschluss einer Befehlseingabe kehrt die Funktastatur in den Standby-Modus zurück.

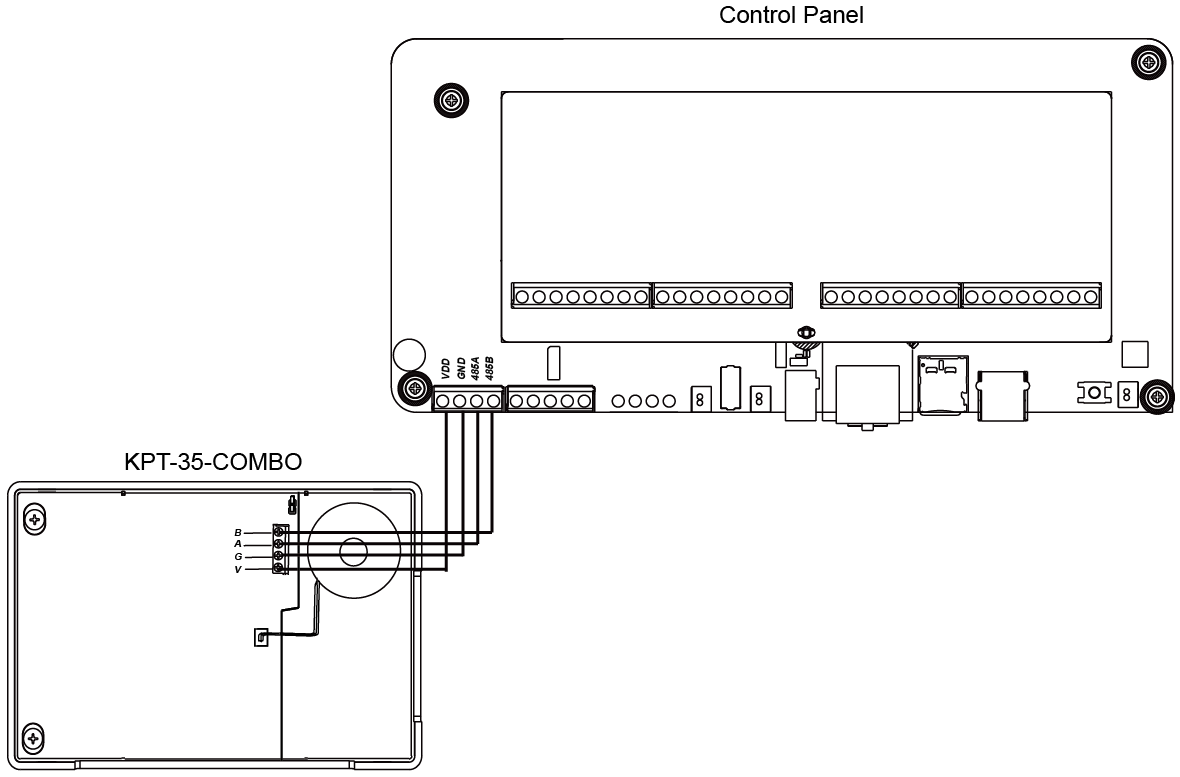

Tastatur-Verkabelung

Der Tastaturanschluss kann fest mit der Alarmzentrale verdrahtet werden. Es können bis zu vier KPT-35-COMBO in Reihe innerhalb einer Kabellänge von 500ft (152m) angeschlossen werden. Kabelquerschnitt: UTP, mindestens 20 AWG, maximal 18 AWG.
Um den KPT-35-COMBO mit der Alarmzentrale zu verbinden, öffnen Sie die Frontabdeckung, indem Sie mit einem Kreuzschlitzschraubendreher die Befestigungsschraube der Abdeckung lösen.
Lösen Sie die Klemme „V“ des KPT-35-COMBO und die Klemme „VDD“ der Alarmzentrale. Verbinden Sie die Klemme „V“ mit der Klemme „VDD“ und ziehen Sie beide Klemmenschrauben fest.
Lösen Sie die Klemme „G“ des KPT-35-COMBO und die Klemme „GND“ der Alarmzentrale. Verbinden Sie die Klemme „G“ mit der Klemme „GND“ und ziehen Sie beide Klemmenschrauben fest.
Lösen Sie die Klemme „A“ des KPT-35-COMBO und die Klemme „458A“ der Alarmzentrale. Verbinden Sie die Klemme „A“ mit der Klemme „458A“ und ziehen Sie beide Klemmenschrauben fest.
Lösen Sie die Klemme „B“ des KPT-35-COMBO und die Klemme „458B“ der Alarmzentrale. Verbinden Sie die Klemme „B“ mit der Klemme „458B“ und ziehen Sie beide Klemmenschrauben fest.
Stellen Sie sicher, dass der Jumper-Schalter der am weitesten entfernten Tastatur und der Jumper-Schalter J53 der Alarmzentrale auf ON gesetzt sind, um als Abschlusswiderstand zu dienen.

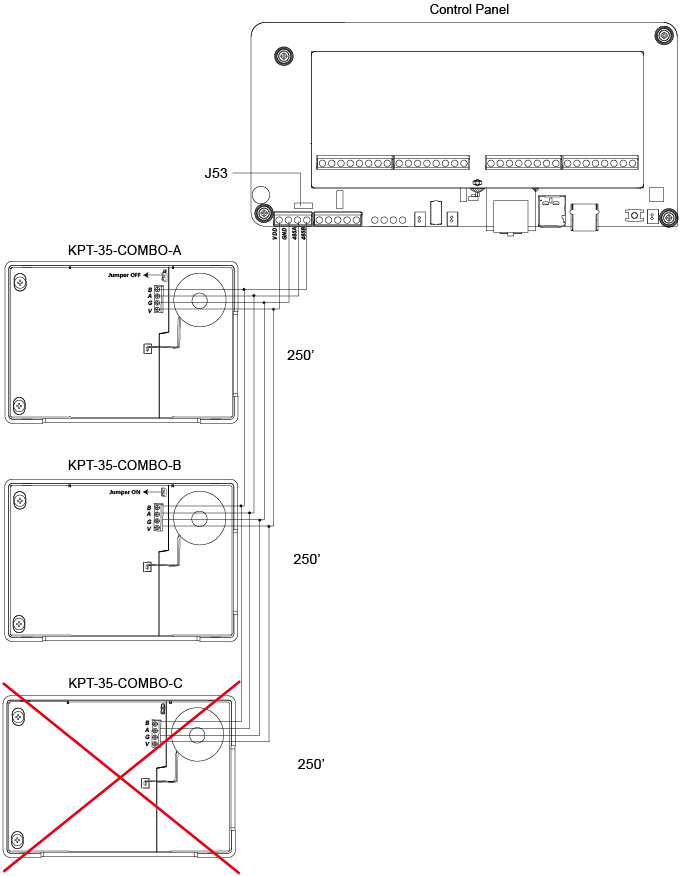

Der Tastaturanschluss kann in Reihe innerhalb einer Kabellänge von 500ft (152m) fest mit der Alarmzentrale verdrahtet werden.

KPT-35-COMBO-A ist korrekt verdrahtet, da es sich innerhalb von 500ft (152m) Kabellänge von der Alarmzentrale befindet.
KPT-35-COMBO-B ist korrekt verdrahtet, da es sich innerhalb von 500ft (152m) Kabellänge von der Alarmzentrale befindet. Bevor Sie die Befestigungsschraube der Abdeckung der Tastatur festziehen, stellen Sie sicher, dass ihr Jumper-Schalter auf ON gesetzt ist, um als Abschlusswiderstand zu dienen, da sie die größte Entfernung zur Alarmzentrale aufweist.
KPT-35-COMBO-C ist NICHT korrekt verdrahtet, da es weiter als 500ft (152m) von der Alarmzentrale entfernt ist.

Sabotageschutz

Die Funktastatur ist mit einem Sabotageschalter gegen unbefugte Versuche, die hintere Abdeckung zu öffnen, geschützt. Wenn die hintere Abdeckung geöffnet wird, wird der Sabotageschalter ausgelöst und die Funktastatur sendet ein Sabotagesignal an die Alarmzentrale.
Nach dem Wiederanbringen der hinteren Abdeckung sendet die Funktastatur ein Wiederherstellungssignal an die Alarmzentrale.
Wenn die Funktastatur ordnungsgemäß mit der an die Wand geschraubten hinteren Abdeckung montiert ist, wird durch gewaltsames Entfernen der Tastatur die hintere Abdeckung an der ausgesparten Stelle um die Schraubenposition abgebrochen und der Sabotageschalter ausgelöst.

Überwachungssignal

Nach der Installation sendet die Funktastatur automatisch in einem Intervall von 30-50 Minuten Überwachungssignale an die Alarmzentrale.
Wenn die Alarmzentrale innerhalb eines voreingestellten Zeitraums kein Signal von der Funktastatur empfangen hat, betrachtet die Alarmzentrale die Funktastatur als defekt und reagiert entsprechend den Einstellungen der Alarmzentrale.

RFID-Konfiguration

Diese Funktion dient zur Verwaltung Ihres RFID-Geräts (Tag)

RFID-Anlernen:

Es können bis zu 60 Tags in die Funktastatur eingelernt werden. So lernen Sie ein neues RFID-Gerät in die Funktastatur ein:

Wählen Sie im Benutzermenü Einstellungen > RFID Konfig > RFID Anlernen.
Verwenden Sie die Tasten ▲ und ▼, um die RFID-Nr. auszuwählen, die Sie zum Anlernen des neuen RFID verwenden möchten, und drücken Sie dann die Taste OK, um die Auswahl zu bestätigen.
„RFID anwenden“ wird auf dem LCD-Bildschirm angezeigt. Bitte halten Sie das Tag innerhalb von 5 Sekunden in die Nähe des RFID-Sensors.
Wenn das Keypad den Tag erkennt, ertönt ein langer Signalton, und auf dem LCD-Display werden Sie zur Eingabe eines PIN-Codes aufgefordert. Bitte geben Sie einen PIN-Code für den Tag ein und drücken Sie die OK-Taste, um die Einstellung zu bestätigen.
Der Lernvorgang ist nun abgeschlossen. Die Tag-Informationen wurden mit dem entsprechenden PIN-Code in das Keypad übernommen. Sie können den Tag nun verwenden, um die Alarmzentrale über das Remote Keypad scharf zu schalten (Away/Home) oder unscharf zu schalten.

Hinweis:

Wenn ein Tag, den Sie anlernen möchten, bereits im Keypad vorhanden ist, ertönen 2 Signaltöne, wenn das Keypad den Tag erkennt, und auf dem LCD-Bildschirm wird „RFID already Exist“ angezeigt.

Wenn eine RFID-Nummer ausgewählt wird, die bereits zum Anlernen verwendet wurde, wird der entsprechende PIN-Code auf dem LCD angezeigt, sodass der Benutzer den PIN-Code direkt bearbeiten kann.

Die Länge des PIN-Codes muss 4-6 Ziffern betragen. Wenn Sie einen PIN-Code mit weniger als 4 Ziffern eingeben und die OK-Taste drücken, gibt das Keypad 4 Signaltöne aus, und auf dem LCD-Bildschirm wird „Incorrect PIN Code!“ angezeigt.

RFID löschen:

So entfernen Sie im Keypad gespeicherte RFID-Geräte:

Wählen Sie im Benutzermenü Setting > RFID Config > RFID Delete.
Verwenden Sie die Tasten ▲ und ▼, um die RFID-Nummer des zu entfernenden RFID-Tags auszuwählen, und drücken Sie dann die OK-Taste, um die Auswahl zu bestätigen.
Auf dem LCD wird „Are you sure“ angezeigt. Drücken Sie die OK-Taste, um den Tag zu löschen.
Wenn Sie sich bei der RFID-Nummer des zu entfernenden RFID-Tags nicht sicher sind, halten Sie den zu entfernenden Tag in die Nähe des RFID-Sensors. Auf dem LCD wird „Are you sure“ angezeigt. Drücken Sie die OK-Taste, um den Tag zu löschen.

Hinweis:

Wenn ein Tag, den Sie entfernen möchten, im Keypad nicht vorhanden ist, wird beim Vorhalten des Tags auf dem LCD-Bildschirm „Incorrect RFID“ angezeigt.

Systemstatusprüfung

Über das Remote Keypad kann der Benutzer den Status des Systems überprüfen. Wenn sich die Alarmzentrale nicht im Alarmzustand oder in der Verzögerungszeit beim Verlassen befindet,

drücken Sie die OK-Taste, und der aktuelle Status wird 3 Sekunden lang auf dem LCD-Bildschirm angezeigt.

Es gibt drei verschiedene Status: Away Armed, Home Armed und System Disarmed.

Änderung des Systemmodus

Benutzer können das Keypad verwenden, um den Systemmodus mit PIN-Code oder Tag oder mit „PIN-Code und Tag“ zu ändern. Standardmäßig ist die Modusänderungsfunktion mit PIN-Code oder Tag aktiviert. Wenn Sie den Modus mit „PIN-Code und Tag“ ändern möchten, wählen Sie im Benutzermenü Setting > Mode Change > PIN + Tag und drücken Sie dann OK, um die Auswahl zu bestätigen.

Systemmodus mit PIN-Code ändern:

Drücken Sie nach Eingabe des PIN-Codes die Taste Arm/Home Arm/OK, um in den Modus Away Armed/Home Armed/System Disarmed zu wechseln.

Systemmodus mit Tag ändern:

Drücken Sie die Taste Arm/Home Arm/OK und halten Sie dann den Tag vor. Wenn die Tag-Informationen korrekt sind, wird auf dem LCD-Bildschirm „Success“ angezeigt, was bedeutet, dass das System in den Modus Away Armed/Home Armed/System Disarmed gewechselt ist.

Systemmodus mit „PIN-Code und Tag“ ändern:

Geben Sie den PIN-Code ein und halten Sie dann den Tag vor. Auf dem LCD-Bildschirm wird „Success“ angezeigt, und das System wird dann

unscharf geschaltet.

Geben Sie den PIN-Code ein und halten Sie dann den Tag vor. Wenn „Success“ auf dem LCD-Bildschirm angezeigt wird, drücken Sie die Taste Arm/Home

Arm, um in den Modus Away Armed/Home Armed zu wechseln.

Hinweis:

Der eingegebene PIN-Code muss dem PIN-Code des vorgehaltenen Tags entsprechen. Andernfalls wird auf dem LCD-Bildschirm „Incorrect PIN Code“ zusammen mit 4 Signaltönen angezeigt.

Quick-Arm-Funktion: Benutzer können im Einstellungsmenü die Quick-Arm-Funktion aktivieren (Wählen Sie Setting > Quick Arm > Enable und drücken Sie dann OK), wodurch Benutzer den Modus durch Drücken der Arm-Taste oder der Home-Arm-Taste ändern können, ohne den PIN-Code einzugeben oder den Tag vorzuhalten. Um das System unscharf zu schalten, müssen Benutzer weiterhin den PIN-Code eingeben oder den RFID-Tag verwenden.
Nach dem Aufrufen des Benutzermenüs bei unscharf geschaltetem System können Benutzer auch Away Arm oder Home Arm auswählen und OK drücken, um den Systemmodus zu ändern.

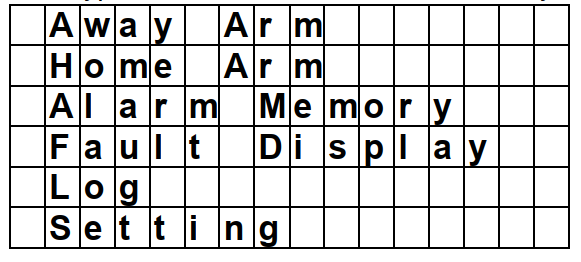

Benutzermenü
Das Keypad kommuniziert mit dem System, um Informationen abzurufen, bevor das Benutzermenü aufgerufen wird. Die folgenden Optionen werden zur Auswahl auf dem LCD-Bildschirm angezeigt. Verwenden Sie die Tasten ▲ und ▼, um Ihre Option auszuwählen, und drücken Sie dann die OK-Taste zur Bestätigung.
Das System wird beim Aufrufen des Keypad-Benutzermenüs immer automatisch unscharf geschaltet.
Das Keypad verlässt das Benutzermenü automatisch nach 20 Sekunden Inaktivität.

Away Arm: Wählen Sie „Away Arm“ und drücken Sie die OK-Taste, um den Systemmodus auf „Away Armed“ zu ändern.
Home Arm: Wählen Sie „Home Arm“ und drücken Sie die OK-Taste, um den Systemmodus auf „Home Armed“ zu ändern
Alarm Memory: Diese Option wird verfügbar, nachdem ein Alarm ausgelöst wurde. Beim Aufrufen des Benutzermenüs des Keypads wird automatisch zur Option Alarm Memory gewechselt. Drücken Sie OK, um die Auswahl zu bestätigen, und verwenden Sie dann die Tasten ▲ und ▼, um den Alarmspeicher anzuzeigen.
Fault Display: Diese Option wird verfügbar, wenn ein Störungsereignis im System vorliegt. Um Störungsereignisse anzuzeigen, wählen Sie „Fault Display“ und drücken Sie die OK-Taste zur Bestätigung. Verwenden Sie die ▲- und ▼-Tasten, um die Störungsereignisse anzuzeigen, und drücken Sie die Taste, um zum Menü zurückzukehren.

Hinweis:

Wenn Sie versuchen, das System scharf zu schalten, während ein Störungsereignis vorliegt, wird die Scharfschaltung verhindert und der LCD-Bildschirm springt zu Fault Display. Wenn Sie das System zwangsweise scharf schalten möchten, gehen Sie bitte zu Ihrer Alarmzentrale, um die Störungsbedingung(en) zu überprüfen und zu beheben, und wählen Sie anschließend Away Arm oder Home Arm und drücken Sie erneut OK. Das System ignoriert das Störungsereignis und wechselt in den ausgewählten Scharfschaltmodus.

Log: Wählen Sie „Log“ und drücken Sie die OK-Taste, um das Systemprotokoll anzuzeigen. Verwenden Sie die ▲- und ▼-Tasten, um die Ereignisse anzuzeigen, und drücken Sie die Taste, um zum Benutzermenü zurückzukehren.

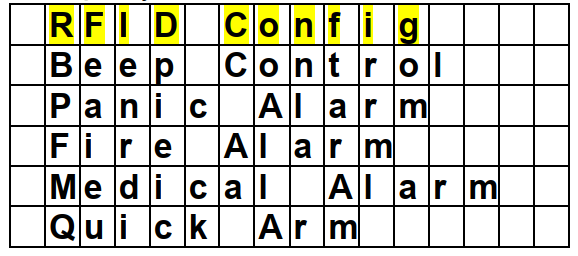

Setting: Wählen Sie „Setting“ und drücken Sie die OK-Taste, um das Einstellungsmenü aufzurufen. Verwenden Sie die ▲- und ▼-Tasten, um Einstellungsoptionen auszuwählen, und drücken Sie die Taste, um zum Benutzermenü zurückzukehren.

Ergebnis des Moduswechsels
Away Armed: Wenn das System in den Modus „Away Armed“ wechselt, wird „Away Armed“ auf dem LCD-Bildschirm angezeigt, begleitet von einem langen Signalton, der den erfolgreichen Vorgang anzeigt.
Home Armed: Wenn das System in den Modus „Home Armed“ wechselt, wird „Home Armed“ auf dem LCD-Bildschirm angezeigt, begleitet von 3 Signaltönen, die den erfolgreichen Vorgang anzeigen.
System Disarmed: Wenn das System in den Modus „System Disarmed“ wechselt, wird „System Disarmed“ auf dem LCD-Bildschirm angezeigt, begleitet von 2 Signaltönen, die den erfolgreichen Vorgang anzeigen.
Exit/Entry Delay: Wenn der Eintritts-/Austrittsverzögerungstimer in der Alarmzentrale aktiviert ist und die Eintritts-/Austritts-Signalton-Funktion auf der Funktastatur aktiviert ist, zählt die Funktastatur mit dem System herunter, wenn der Eintritts-/Austrittsverzögerungstimer beginnt. „Counting Down“ wird 10 Sekunden lang auf dem LCD angezeigt. Die grüne LED leuchtet ebenfalls 10 Sekunden lang, begleitet von 1 Signalton pro Sekunde. Nach 10 Sekunden schalten sich das LCD und die grüne LED aus, aber die Warnsignaltöne setzen sich mit dem Countdown des Systems fort.
Operation Error: „Operation Error“ wird auf dem LCD-Bildschirm angezeigt, begleitet von 2 Signaltönen, die einen nicht erfolgreichen Vorgang anzeigen; zum Beispiel, wenn Sie die Moduswechselanfrage von Arm zu Home Arm übermitteln.
Fault Display: Wenn das System mit einer Störung scharf schaltet, wird „Fault Display“ auf dem LCD-Bildschirm angezeigt, begleitet von 3 Signaltönen, die eine Scharfschaltungsstörung anzeigen.
Incorrect PIN Code: Wenn ein falsches Passwort übermittelt wird, wird „Incorrect PIN Code“ auf dem LCD-Bildschirm angezeigt, begleitet von 4 Signaltönen, die ein falsches Passwort anzeigen.

Hinweis:

Nachdem die Moduswechselanfrage übermittelt wurde, kehrt die Tastatur innerhalb von 15 Sekunden in den Standby-Modus zurück, falls kein Signal von der Alarmzentrale empfangen wird.

Wenn innerhalb von 10 Minuten 5 falsche PIN-Code-Versuche erfolgen, wird die Funktastatur automatisch für 5 Minuten gesperrt. Während dieses Zeitraums ist jeder Vorgang ungültig. Wenn die Sperrzeit abgelaufen ist, gibt die Funktastatur 1 langen Signalton aus.

Dual-Key-Alarmfunktionen

Die Dual-Key-Funktion ist standardmäßig deaktiviert. Um sie zu aktivieren, rufen Sie das Einstellungsmenü der Funktastatur auf, um Alarmauslöser festzulegen (Wählen Sie Setting > Panic Alarm/Fire Alarm/Medical Alarm > Enable, und drücken Sie anschließend OK).
Panic Alarm: Drücken Sie „1 + 3“, um einen Panic Alarm auszulösen.
Fire Alarm: Drücken Sie „4 + 6“, um einen Fire Alarm auszulösen.
Medical Alarm: Drücken Sie „7 + 9“, um einen Medical Alarm auszulösen.
Wenn ein Alarm ausgelöst wird, wird „Alarm! Alarm!“ auf dem LCD-Bildschirm angezeigt, und die grüne LED leuchtet 10 Sekunden lang.

Beep Control:

Diese Funktion dient dazu, die Warnsignalton-Funktionen der Tastatur einzustellen.

Entry/Exit Beep: Die Funktion ist standardmäßig deaktiviert. Um sie zu aktivieren, wählen Sie bitte Setting > Beep Control > Entry/Exit Beep > Enable im Benutzermenü, und drücken Sie OK zur Bestätigung der Einstellung.
Alarm Beep: Die Funktion ist standardmäßig deaktiviert. Um sie zu aktivieren, wählen Sie bitte Setting > Beep Control > Alarm Beep > Enable im Benutzermenü, und drücken Sie OK zur Bestätigung der Einstellung.

Beitritt zum Systemnetzwerk

Drahtloser Betrieb:

Um die Funktastatur zum Systemnetzwerk hinzuzufügen, versetzen Sie zunächst die Alarmzentrale in den Anlernmodus.
Drücken Sie einmal die OK-Taste. Wenn „Enter PIN Code“ auf dem LCD-Display angezeigt wird, halten Sie die OK-Taste 10 Sekunden lang gedrückt.
„KP will reset in 2 seconds“ wird zusammen mit einem langen Signalton auf dem LCD-Display angezeigt.
„Scanning Network“ wird auf dem LCD-Display angezeigt, während die Funktastatur den Anlerncode an die Alarmzentrale sendet.
Wenn die Tastatur zur Alarmzentrale hinzugefügt wurde, wird „Learning Success“ zusammen mit 2 Signaltönen auf dem LCD-Display angezeigt.

Hinweis:

Wenn die Alarmzentrale umgehend auf die Funktastatur reagiert, wird der Vorgang „Scanning Network“ übersprungen und „Learning Success“ direkt auf dem LCD-Display angezeigt.

Wenn die Funktastatur innerhalb von 30 Sekunden kein Signal von der Alarmzentrale empfängt, wird das LCD-Display ausgeschaltet und die Funktastatur kehrt in den Standby-Modus zurück.

Kabelgebundener Betrieb:

Zusätzlich zum oben beschriebenen drahtlosen Beitritt zum Systemnetzwerk kann der Benutzer dies auch über eine Kabelverbindung durchführen.

Schritt 1. Verbinden Sie die Tastatur über eine Verkabelung mit der Alarmzentrale.

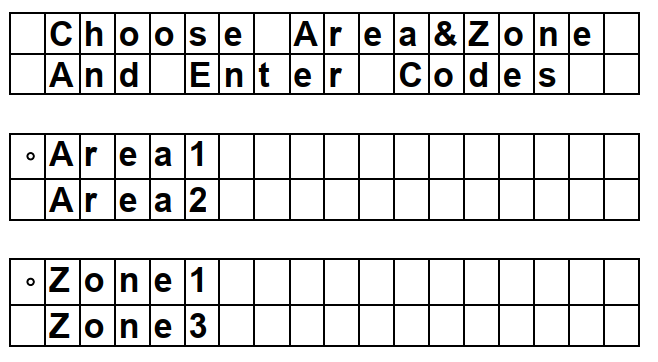

Schritt 2. Wählen Sie einen Standortbereich und eine freie Zone aus, um dem Systemnetzwerk beizutreten.

Schritt 3. Geben Sie den PIN-Code des Standortbereichs ein.

Schritt 4. Geben Sie den Installateur-Code ein. (Werkseinstellung: 7982)

Schritt 5. Die Tastatur wird dem gewählten Standortbereich und der Zone hinzugefügt.

Störungsbedingungen

Wenn sich die Funktastatur im NORMALEN BETRIEBSMODUS befindet,

Wenn sich die Alarmzentrale im Außer-Haus-scharf-Modus befindet, können Sie den Zuhause-scharf-Modus nicht über die Funktastatur aktivieren. Falls Sie dies dennoch versuchen, gibt die Funktastatur 2 Signaltöne aus, die anzeigen, dass sich die Alarmzentrale im Außer-Haus-scharf-Modus befindet.
Wenn eine Störung erkannt wird, blinkt die gelbe LED alle 3 Sekunden einmal. Das Verhalten der gelben LED wird von der Alarmzentrale bestimmt.
Wenn innerhalb von 10 Minuten 5 falsche PIN-Code-Eingaben erfolgen, wird die Funktastatur automatisch für 5 Minuten gesperrt. Während dieser Zeit ist jede Bedienung ungültig. Nach Ablauf der Sperrzeit gibt die Funktastatur 1 langen Signalton aus.

Batteriewechsel

Rufen Sie das Programmiermenü der Alarmzentrale auf, um den Sabotagealarm der Tastatur zu überbrücken.
Demontieren Sie die Funktastatur.
Entnehmen Sie alle drei alten Batterien und drücken Sie den Sabotageschalter länger als 3 Sekunden, um vor dem Austausch eine vollständige Entladung sicherzustellen

neuer Batterien. Mischen Sie keine neuen mit alten Batterien.

Entnehmen Sie die alte Batterie und drücken Sie den Sabotageschalter, um sie zu entladen, bevor Sie die neue Batterie einsetzen.
Schrauben Sie die Funktastatur mit den Montageschrauben wieder an die Oberfläche.
Versetzen Sie die Alarmzentrale wieder in den normalen Betriebsmodus.

Funktastatur auf Werkseinstellungen zurücksetzen

Die Funktastatur kann zurückgesetzt werden, um alle angelernten Daten zu löschen und alle Einstellungen auf die Standardwerte zurückzusetzen. Gehen Sie dazu wie folgt vor:

Befolgen Sie für die Werksrücksetzung die Schritte unter Batteriewechsel.
Geben Sie innerhalb von 10 Sekunden nach dem Einlegen der Batterien „0000“ ein. Wenn sich die letzte Ziffer von „0000“ auf dem LCD-Display in „“ ändert, drücken Sie „#“, um die Funktastatur auf die Standardwerte zurückzusetzen.
„Reset Default“ wird zusammen mit 3 Signaltönen auf dem LCD-Display angezeigt, was den erfolgreichen Vorgang bestätigt.
Alle angelernten Daten werden gelöscht.
Ein-/Austrittssignaltöne werden deaktiviert.
Der Alarmsignalton wird deaktiviert.
Die Dual-Key-Alarmfunktion wird deaktiviert.

Hinweis:

Die Werkseinstellung kann nur innerhalb von 10 Sekunden nach dem Einlegen der Batterien durchgeführt werden. Wenn die Tastatur nicht innerhalb von 10 Sekunden nach dem Einlegen der Batterien aktiviert wird, entnehmen Sie die Batterien und versuchen Sie es erneut.

Immer wenn die Tastatur von der Alarmzentrale entfernt wird, sollte sie ebenfalls auf Werkseinstellungen zurückgesetzt werden, um ihren Speicher in der Alarmzentrale zu löschen.

Montage der Funktastatur

So montieren Sie die Funktastatur:

Entfernen Sie die Frontabdeckung, indem Sie die Befestigungsschraube der Abdeckung mit einem Schraubendreher lösen.
Verwenden Sie die 4 Montagelöcher auf der Rückabdeckung als Schablone, um die Montagelöcher zu markieren und zu bohren.
Bohren Sie 4 Löcher und setzen Sie die Dübel ein. Stellen Sie sicher, dass die Dübel bündig mit der Montagefläche abschließen.
Schrauben Sie die Rückabdeckung auf die Dübel.
Setzen Sie die Frontabdeckung wieder auf die Rückabdeckung. Ziehen Sie die Befestigungsschraube der Abdeckung fest.
Die Installation ist nun abgeschlossen.

Quelle und englisches Original: VESTA Guide – VESTA-125. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
