BX-23-F1

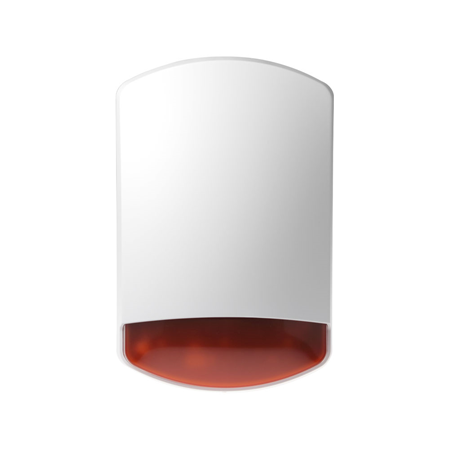

Funk-Außensirene mit Blitzlicht
Die Außensirene dient dazu, bei Erhalt eines Alarmsignals von der Alarmzentrale durch Aktivierung von Sirene und Blitzlicht Aufmerksamkeit zu erregen.
Die Außensirene kann Sie außerdem über eine Sabotageverletzung sowie einen niedrigen Batteriestand informieren.
Bestandteile

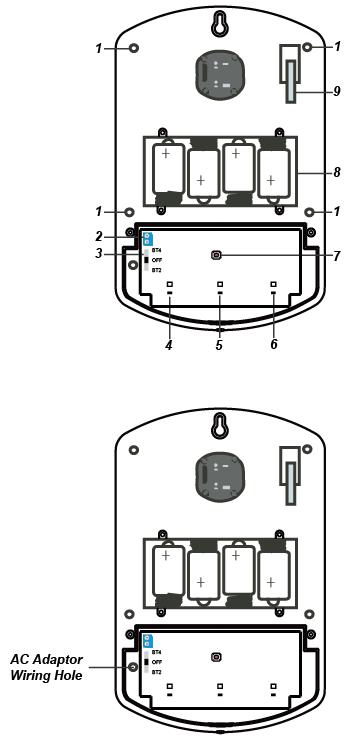

Befestigungslöcher
AC-Eingangsklemme
Ein-/Ausschalter
Schließen Sie ein 9V-1A-Netzteil an, um die Außensirene mit Strom zu versorgen.
Der Schalter verfügt über 3 Positionen:
BT4: Die Außensirene wird über die Konfiguration mit 4 Alkalibatterien mit Strom versorgt.
Off: Die Außensirene wird nicht über Batterien mit Strom versorgt.
BT2: Diese Konfiguration ist derzeit reserviert
LED-Gruppe 3
LED-Gruppe 2
LED-Gruppe 1
Anlerntaste
Batteriefach
Sabotageschalter
Mitgeliefertes Zubehör
Zusätzlich zur BX-23 selbst ist folgendes Zubehör im Lieferumfang enthalten:
a. 4 x große Wanddübel.
b. 4 x 4 mm x 30 mm Kreuzschlitz-Befestigungsschrauben.
c. 4 x 1,5V D Alkalibatterien (bereits eingelegt)
Stromversorgung
Die Außensirene kann über ein 9V-1A-Netzteil oder über Batterien mit Strom versorgt werden. Stellen Sie den Ein-/Ausschalter auf die entsprechende Klemme. Batterie- und Netzstrombetrieb: Wenn der Ein-/Ausschalter auf Position BT4 gestellt ist, verwendet die Außensirene Netzstrom, sofern eine Netzverbindung vorhanden ist, und schaltet automatisch auf Batteriebetrieb um, wenn kein Netzstrom erkannt wird. Schritt 1. Schieben Sie den Ein-/Ausschalter auf Position BT4. Schritt 2. Durchbrechen Sie die Rückabdeckung, um das Loch (siehe Abbildung rechts) zu bohren, durch das das Netzteilkabel hindurchgeführt wird. Schritt 3. Lösen Sie die Schrauben an der AC-Eingangsklemme mit einem Kreuzschlitzschraubendreher. Schritt 4. Führen Sie die Kabel des Netzteils durch das Loch und schließen Sie sie an die entsprechende Klemme an. Schritt 5. Ziehen Sie die Schrauben an der AC-Eingangsklemme mit einem Kreuzschlitzschraubendreher fest. Stellen Sie sicher, dass die Kabel an der entsprechenden Klemme gesichert sind. Schritt 6. Schließen Sie das Netzteil an eine Steckdose an. Schritt 7. Öffnen Sie das Batteriefach, legen Sie 4 Alkali-D-Batterien ein, schließen Sie das Batteriefach anschließend und ziehen Sie es mit der Schraube fest. Nur Netzstrom: Wenn der Ein-/Ausschalter auf Position OFF gestellt ist, verwendet die Außensirene ausschließlich Netzstrom und schaltet bei einer Trennung der Netzverbindung nicht auf Batteriebetrieb um. Schritt 1. Schieben Sie den Batterieschalter auf Position OFF. Schritt 2. Schließen Sie den Netzstrom gemäß der obigen Anleitung an.
Hinweis:
Die Schalterposition BT2 ist derzeit reserviert.
Überwachung
Die Außensirene sendet im normalen Betriebsmodus alle 30-50 Minuten ein Überwachungssignal. Wird dieses Signal nicht empfangen, zeigt die Alarmzentrale an, dass bei der betreffenden BX-23 eine Störung vorliegt.
Funktionsübersicht
Alarmspeicher
Wurde in Ihrer Abwesenheit ein Alarm ausgelöst und das System vor Ablauf der Alarmdauer nicht unscharf geschaltet, gibt die Bellbox beim Unscharfschalten des Systems einen kurzen Alarmton aus, um den Benutzer darauf hinzuweisen, dass in seiner Abwesenheit ein Alarm ausgelöst wurde. Dies deutet darauf hin, dass sich der Eindringling möglicherweise noch auf dem Gelände befindet.
Alarmdauer
Die Alarmdauer der Bellbox beträgt 15 Minuten.
Wenn die Alarmzentrale unscharf geschaltet ist und der Sabotageschalter der Bellbox ausgelöst wird, aktiviert die Bellbox den Alarm gemäß ihrer eigenen Alarmdauer (15 Minuten), da die Alarmzentrale unscharf geschaltet ist und keinen Alarm durch Sabotageauslösung aktiviert.
Wenn ein Alarm durch die Alarmzentrale ausgelöst wird, benachrichtigt die Alarmzentrale die Bellbox, den Alarm gemäß der eigenen Alarmdauer-Einstellung der Alarmzentrale zu starten. Wenn die Alarmdauer der Alarmzentrale abläuft, wird die Bellbox benachrichtigt, den Alarm zu stoppen.
Ist die Alarmdauer der Alarmzentrale länger eingestellt als die Alarmdauer der Bellbox (15 Minuten), stoppt die Bellbox nach Auslösung eines Alarms nicht das Ablaufen der Alarmdauer der Alarmzentrale ab, sondern beendet den Alarm nach Ablauf ihrer eigenen Alarmdauer (15 Minuten)
Sirenen-Sabotageschutz
Die Bellbox ist gegen jeden Versuch geschützt, den Deckel zu öffnen oder die Bellbox von ihrer Montagefläche zu entfernen.
Erkennt die Bellbox einen Sabotagezustand, aktiviert sie die Sirene & das Blitzlicht für die programmierte Alarmdauer. Ein Sabotagesignal wird zusammen mit den regulären Signalübertragungen an die Alarmzentrale gesendet, damit die Alarmzentrale den Status entsprechend anzeigt. Besteht der Sabotagezustand weiterhin, gibt die Bellbox eine Reihe von fünf Signaltönen aus, entweder jedes Mal, wenn das System scharf geschaltet wird, oder wenn der Sabotageschutz aktiviert wird, um einen Fehler anzuzeigen.
Die Sabotageschutz-Funktion kann vorübergehend über die Alarmzentrale mithilfe der Funktion Sirenen-Sabotageschutz deaktiviert werden. Die Bellbox stoppt die Sabotageerkennung vorübergehend für eine Stunde. Diese Funktion ist hauptsächlich für den Batteriewechsel oder die Änderung des Installationsortes der Bellbox vorgesehen. Nach einer Stunde schaltet die Alarmzentrale die Funktion nach Ablauf der Dauer automatisch wieder EIN. Die Sabotageerkennung kann auch manuell über die Funktion Sirenen-Sabotageschutz wieder aktiviert werden.
Akustische & visuelle Statusanzeige

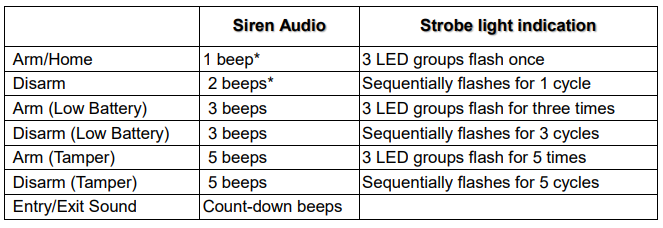

Beim Scharf-/Unscharfschalten des Systems verwendet der BX-23 unterschiedliche Methoden, um dem Benutzer verschiedene Status anzuzeigen, wie in der Tabelle aufgeführt.
Die akustische Sirenenanzeige wird durch die Einstellung Bestätigung EIN / AUS beeinflusst. Wenn die Bestätigung auf AUS eingestellt ist, ist der Bestätigungston nicht verfügbar. Informationen zur Bestätigungsfunktion finden Sie unter den Sireneneinstellungen der Alarmzentrale.
Erste Schritte
Anlernen
Schritt 1: Lösen Sie die untere Schraube der Bellbox mit einem Kreuzschlitzschraubendreher und entfernen Sie die obere Abdeckung.

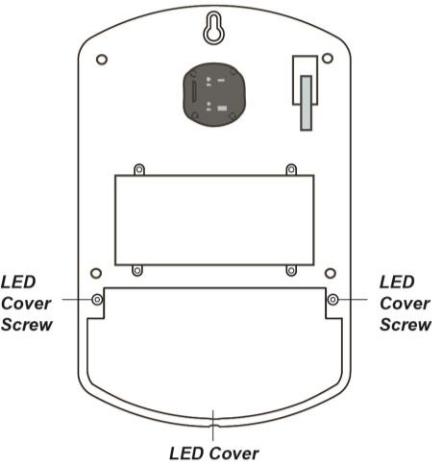

Schritt 2: Lösen Sie die 4 Schrauben, die die LED-Abdeckung sichern, mit einem Kreuzschlitzschraubendreher und entfernen Sie die LED-Abdeckung.
Schritt 3: Versetzen Sie die Alarmzentrale in den Anlernmodus (Einzelheiten finden Sie in der Bedienungsanleitung der Alarmzentrale).
Schritt 4: Schalten Sie die Bellbox ein (schließen Sie das Netzteil an oder schieben Sie den Netzschalter in die Position BT4). Alle LEDs blinken einmal auf und der Summer gibt 1 Signalton aus.
Schritt 5: Drücken Sie einmal die Anlerntaste. Die Bellbox gibt einen kurzen Signalton aus und die LED-Gruppen 1 & 3 leuchten kurz auf. Die Bellbox befindet sich nun im Anlernmodus und überträgt einen Anlerncode an die Alarmzentrale.
Schritt 6: Hat die Alarmzentrale keinen Anlerncode empfangen, drücken Sie die Anlerntaste erneut (die Bellbox gibt diesmal keinen Signalton aus).
Schritt 7: Empfängt die Alarmzentrale den Anlerncode, listet sie die entsprechenden Geräteinformationen auf. Folgen Sie den Anweisungen in der Bedienungsanleitung der Alarmzentrale, um den Anlernvorgang abzuschließen. Eine Bestätigung wird an die Bellbox gesendet. Nach Empfang der Bestätigung gibt die Bellbox zwei kurze Signaltöne aus, wobei die LED-Gruppe 2 einmal aufblinkt, um anzuzeigen, dass der Anlernvorgang erfolgreich war. Die Bellbox verlässt anschließend den Anlernmodus.
Schritt 8: Verwenden Sie die Funktion Gerät bearbeiten gemäß der Bedienungsanleitung der Alarmzentrale, um die Einstellungen der Bellbox zu überprüfen. Sie können den Bereich, die Zonennummer und den Gerätenamen der Bellbox bearbeiten.
Hinweis:
Schlägt der Anlernvorgang fehl, wiederholen Sie bitte die Schritte 3-7.
Empfängt die Bellbox innerhalb einer Minute keinen Bestätigungscode von der Alarmzentrale, verlässt die Bellbox den Anlernmodus und die LED-Gruppen 1 & 3 erlöschen.
Bereich der Bellbox bearbeiten
Folgen Sie den nachstehenden Anweisungen, um den Betriebsbereich der Bellbox in der Alarmzentrale zu ändern. Schritt 1: Verwenden Sie die Funktion Gerät bearbeiten der Alarmzentrale, um die Bereichseinstellung der Bellbox zu ändern.
Schritt 2: Drücken Sie die Anlerntaste an der Bellbox, um ein Signal an die Alarmzentrale zu senden. Die Bellbox gibt einen Signalton aus und die LEDs 1 & 3 blinken einmal auf.
Schritt 3: Wenn die Bellbox das Bestätigungssignal von der Alarmzentrale empfängt, gibt sie einen Signalton aus und LED 2 blinkt einmal auf, um anzuzeigen, dass die Einstellung aktualisiert wurde. Die Bellbox kehrt zum Normalbetrieb zurück.
Installation
Fahren Sie mit der Installation fort, nachdem das Anlernen abgeschlossen ist.
Schritt 1. Deaktivieren Sie die Sabotage-Funktion (Siren Tamper) an der Alarmzentrale (bitte beachten Sie die Bedienungsanleitung der Alarmzentrale). Die Sirene gibt einen Signalton ab, um anzuzeigen, dass der Sabotageschalter nun deaktiviert ist.
Hinweis:
Die Funktion Siren Tamper wird nur für die Dauer von einer Stunde AUS geschaltet. Die Alarmzentrale schaltet die Funktion nach Ablauf dieser Zeit automatisch wieder EIN.
Schritt 2. Suchen Sie den Ort, an dem die Sirene montiert werden soll.
Schritt 3. Entfernen Sie die obere Abdeckung, indem Sie die untere Schraube mit einem Kreuzschlitzschraubendreher lösen und das äußere Gehäuse vorsichtig herausziehen.
Schritt 4. Entfernen Sie die LED-Abdeckung, indem Sie die 2 Schrauben, die die Abdeckung sichern, mit einem Kreuzschlitzschraubendreher lösen und die Abdeckung abnehmen.
Schritt 5. Halten Sie die Sirene an der Position, an der sie montiert werden soll, und versorgen Sie die Sirene mit Strom
Schritt 6. Prüfen Sie, ob die BX ein ausreichend starkes Signal zur Alarmzentrale hat, indem Sie die Alarmzentrale in den Walk Test-Modus versetzen (bitte beachten Sie die Anleitung der Alarmzentrale). Drücken Sie die Learn-Taste und prüfen Sie, ob das Signal stark genug ist (bitte beachten Sie die Anleitung der Alarmzentrale für die Signalstärke).
Schritt 7. Wenn Sie mit der Signalstärke zufrieden sind, entfernen Sie die Sirene vom Montageort. Schieben Sie den Netzschalter auf den entsprechenden Anschluss (netzbetrieben oder batteriebetrieben), setzen Sie die LED-Abdeckung wieder auf und sichern Sie diese mit den 4 Schrauben der LED-Abdeckung mit einem Kreuzschlitzschraubendreher.
Schritt 8. Ermitteln Sie die 4 Montagelöcher, montieren und befestigen Sie die Sirene an der Wand mit den mitgelieferten großen Schrauben und Dübeln. Sichern Sie die Schrauben mit einem Kreuzschlitzschraubendreher. Stellen Sie sicher, dass der Sabotageschalter vollständig gegen die Wand gedrückt ist.
Hinweis:

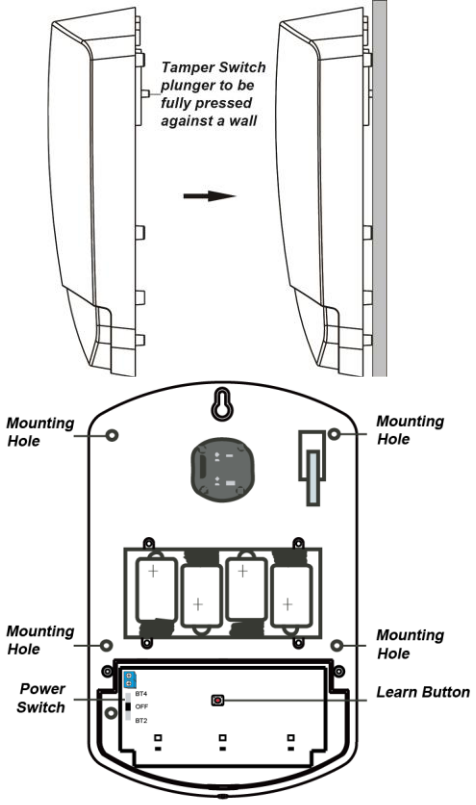

Der Sabotageschalter ragt durch die Rückseite des Geräts hervor. Wenn die Sirene von der Wand abgezogen wird, wird der Alarm ausgelöst. Stellen Sie sicher, dass er bei der Montage der Sirene vollständig eingedrückt ist. Falls ein Spalt vorhanden ist, füllen Sie diesen mit geeignetem Abstandsmaterial aus.
Schritt 9. Setzen Sie die obere Abdeckung wieder auf, indem Sie die Oberseite der oberen Abdeckung in die Oberseite der Basis einhaken. Drücken Sie die Unterseite der oberen Abdeckung auf die Basis und ziehen Sie die untere Schraube mit einem Kreuzschlitzschraubendreher fest.
Schritt 10. Aktivieren Sie die Siren-Tamper-Funktion an der Alarmzentrale (bitte beachten Sie die Bedienungsanleitung der Alarmzentrale)
Schritt 11. Prüfen Sie, ob die Installation erfolgreich war, indem Sie von der Alarmzentrale aus die Scharf- und Unscharfschaltung testen.
Eine erfolgreiche Scharf-/Unscharfschaltung wird durch die Tabelle unter Audio & Visual Status Indication angezeigt.
Hinweis:
Wenn beim Scharf-/Unscharfschalten 5 kurze Signaltöne zu hören sind, bedeutet dies, dass der Sabotageschalter nicht vollständig eingedrückt ist. Prüfen Sie, ob der Sabotageschalter richtig eingestellt ist, und testen Sie erneut von der Alarmzentrale aus.
Schritt 12. Die Installation ist nun abgeschlossen.
Wechseln der Batterie
Schritt 1: Deaktivieren Sie die Siren-Tamper-Funktion an der Alarmzentrale (bitte beachten Sie die Bedienungsanleitung der Alarmzentrale). Die BX-23 gibt einen Signalton ab, um anzuzeigen, dass der Sabotageschalter nun deaktiviert ist.
Schritt 2: Lösen Sie die Befestigungsschraube der Abdeckung an der Unterseite der BX-23 mit einem Kreuzschlitzschraubendreher und ziehen Sie das äußere Gehäuse vorsichtig heraus.
Schritt 3: Entfernen Sie die LED-Abdeckung, indem Sie die 4 Schrauben, die die Abdeckung sichern, mit einem Kreuzschlitzschraubendreher lösen und die Abdeckung abnehmen.
Schritt 4: Schieben Sie den Netzschalter in die Aus-Position.
Schritt 5: Das Batteriefach ist ein großes Fach in der BX-23 mit einem Deckel, der mit 4 Schrauben gesichert ist. Lösen Sie die vier Schrauben mit einem Kreuzschlitzschraubendreher und nehmen Sie den Deckel des Batteriefachs ab.
Schritt 6: Entfernen Sie die alten Batterien und drücken Sie den Sabotageschalter zweimal, um die Restspannung zu entladen.
Schritt 7: Legen Sie neue Batterien in das Batteriefach ein.
Schritt 8: Nachdem Sie alle Batterien eingelegt haben, schieben Sie den Netzschalter auf den BT4-Anschluss. Alle LEDs blinken einmal auf, und der Summer gibt einen Signalton ab, sobald die Sirene eingeschaltet wird.
Schritt 9: Setzen Sie die LED-Abdeckung wieder auf und sichern Sie diese mit den 4 Schrauben der Abdeckung mit einem Kreuzschlitzschraubendreher.
Schritt 10: Setzen Sie den Deckel des Batteriefachs wieder auf und sichern Sie ihn mit den vier Schrauben mit einem Kreuzschlitzschraubendreher. Bitte nicht zu fest anziehen.
Schritt 11: Setzen Sie die obere Abdeckung wieder auf, indem Sie die Oberseite der oberen Abdeckung in die Oberseite der Basis einhaken. Drücken Sie die Unterseite der oberen Abdeckung auf die Basis und ziehen Sie die untere Schraube mit einem Kreuzschlitzschraubendreher fest.
Schritt 12: Rufen Sie erneut die Webseite Control Panel Program Siren der Alarmzentrale auf, um die Siren-Tamper-Funktion wieder zu aktivieren. Die BX-23 gibt einen Signalton ab, um anzuzeigen, dass der Sabotageschalter nun aktiviert ist.
Werksreset
Die Außensirene kann zurückgesetzt und ihre Speicherinhalte gelöscht werden. Wann immer die Außensirene von der Alarmzentrale entfernt wird, sollte sie einem Werksreset unterzogen werden, um ihren Alarmzentralen-Speicher zu löschen, da die Außensirene andernfalls weiterhin Alarm auslöst, wenn sie ein Alarmsignal von der Alarmzentrale empfängt.
Schritt 1: Deaktivieren Sie die Sirenen-Sabotagefunktion an der Alarmzentrale (siehe hierzu die Bedienungsanleitung der Alarmzentrale). Die Außensirene gibt einen Signalton aus, um anzuzeigen, dass der Sabotageschalter nun deaktiviert ist.
Schritt 2: Entfernen Sie die Außensirene aus der Geräteliste der Alarmzentrale (siehe hierzu die Bedienungsanleitung der Alarmzentrale).
Schritt 3: Lösen Sie die untere Schraube der oberen Abdeckung mit einem Kreuzschlitzschraubendreher und entfernen Sie die obere Abdeckung.
Schritt 4: Entfernen Sie die LED-Abdeckung, indem Sie die 4 Befestigungsschrauben der Abdeckung mit einem Kreuzschlitzschraubendreher lösen und die Abdeckung abnehmen.
Schritt 5: Schieben Sie den Netzschalter in die Position OFF und trennen Sie (sofern zutreffend) das Netzteil.
Schritt 6: Legen Sie Batterien in das Batteriefach ein.
Schritt 7: Halten Sie die Lerntaste 7 Sekunden lang gedrückt und schieben Sie den Netzschalter in die Position BT4. Die Außensirene gibt zwei Signaltöne gefolgt von einem langen Signalton aus.
Schritt 8: Lassen Sie die Lerntaste los, sobald Sie den langen Signalton hören. Die zuvor gespeicherten Parameter der Außensirene werden gelöscht und sie kehrt in den Normalmodus zurück.
