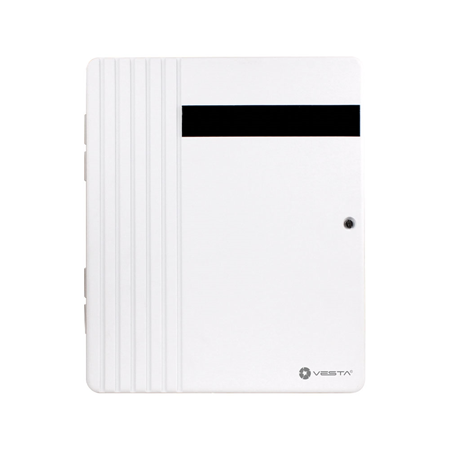

Hybrid 4G+IP+Z-WAVE+ZIGBEE VESTA Hybrid Alarmsystem
Willkommen bei der VESTA Wissensdatenbank für Funk- und Hybrid-Alarmzentralen. Hier finden Sie alle wesentlichen Informationen zur Installation, Konfiguration und Wartung von VESTA-Alarmzentralen, die per Funkkommunikation und in Hybridsystemen betrieben werden.
Diese Anleitung richtet sich an Techniker, Integratoren und fortgeschrittene Anwender, die ein detailliertes Verständnis dieser Alarmzentralen benötigen. Sie enthält Schritt-für-Schritt-Anleitungen, Tipps zur Fehlerbehebung, Informationen zur Gerätekompatibilität sowie Best Practices zur Optimierung der Systemleistung.
KURZANLEITUNG
1. Registrierung der Zentrale als Installateur und Benutzer
1.1 Installateur-Registrierung

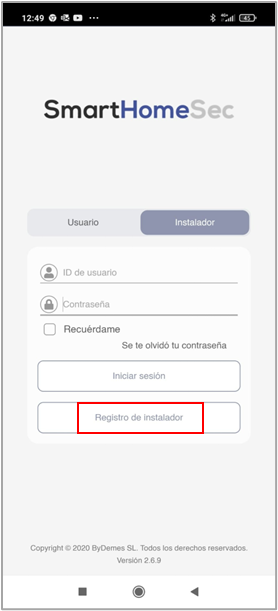

Schritt 1: Melden Sie sich als Installateur in der SmartHomeSec App an

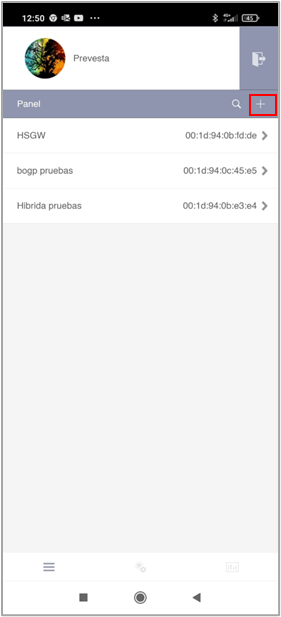

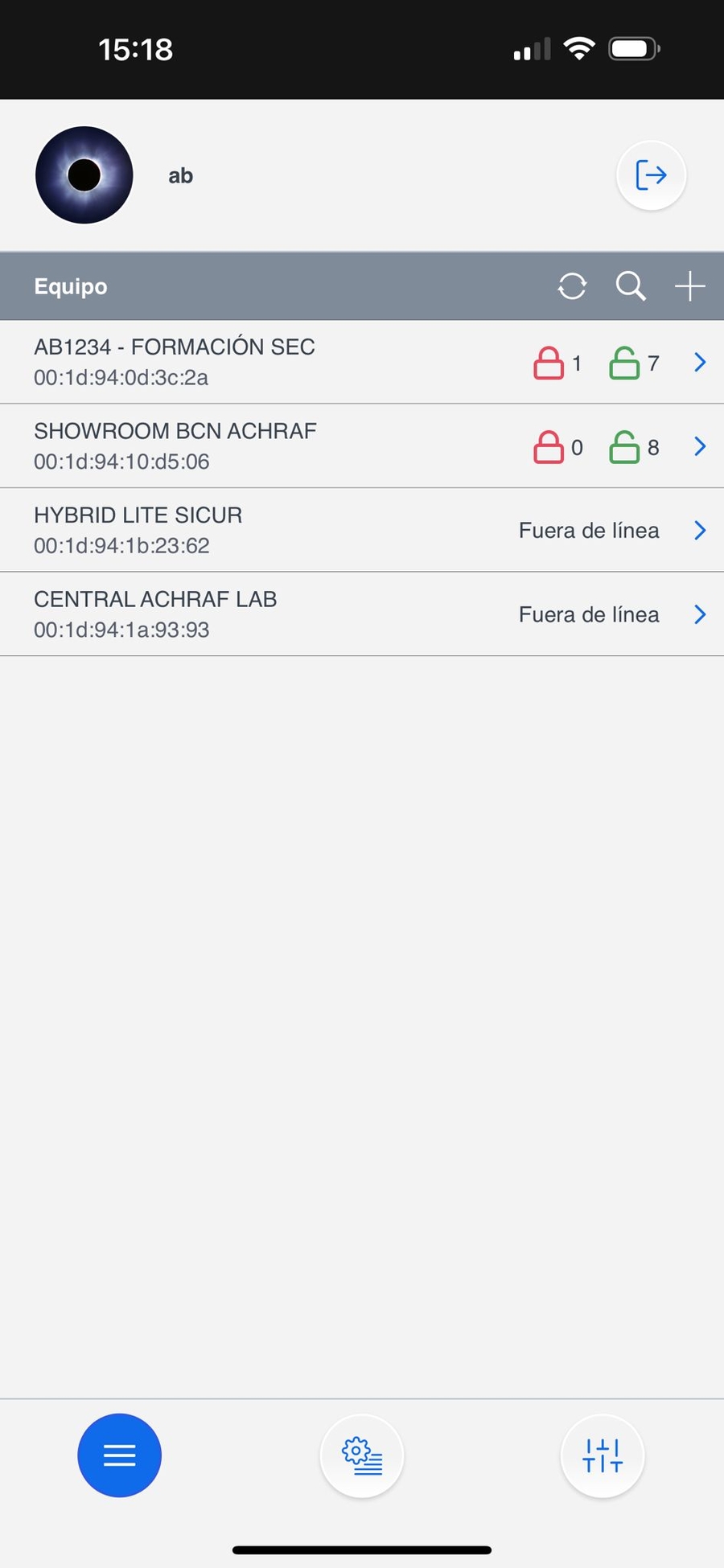

Schritt 2: Wählen Sie die Schaltfläche +
(Zentrale hinzufügen)

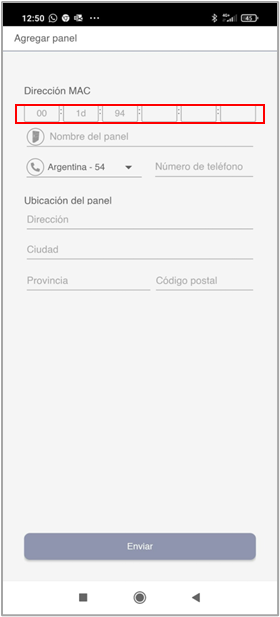

Schritt 3: Geben Sie die MAC-Adresse der Zentrale ein, die auf einem Etikett der Zentrale zu finden ist
Sobald die Zentrale als Installateur registriert ist, ist sie bereit ✨ für die Konfiguration.
Die Zentrale muss eingeschaltet und mit dem Internet verbunden sein. Nach dem Einschalten haben wir 15 Minuten Zeit, um die Zentrale zu registrieren.
Die MAC-Adresse der Zentrale befindet sich immer auf einer Seite der Zentrale (physisch angebracht). Im Feld NAME sollten wir den Teilnehmer oder eine beliebige Kennung der Zentrale eintragen.
2. Registrierung des Benutzerkontos
Das Benutzerkonto dient zur Steuerung des Systems und ist für den Endbenutzer bestimmt. Über die SmartHomeSec App ermöglicht dieses Konto das Scharf- und Unscharfschalten sowie die Durchführung sämtlicher Vorgänge. Es gibt zwei Arten von Benutzerkonten: Master und Slave.
Das erste Konto, das wir registrieren, ist das Master-Konto. Der Hauptunterschied zwischen Master- und Slave-Konten besteht darin, dass das Master-Konto die Erstellung neuer Benutzer ermöglicht, während das Slave-Konto keine neuen Konten erstellen kann.
Schritt 1: Greifen Sie als Installateur auf die Zentrale zu, der Standardcode lautet [7982]

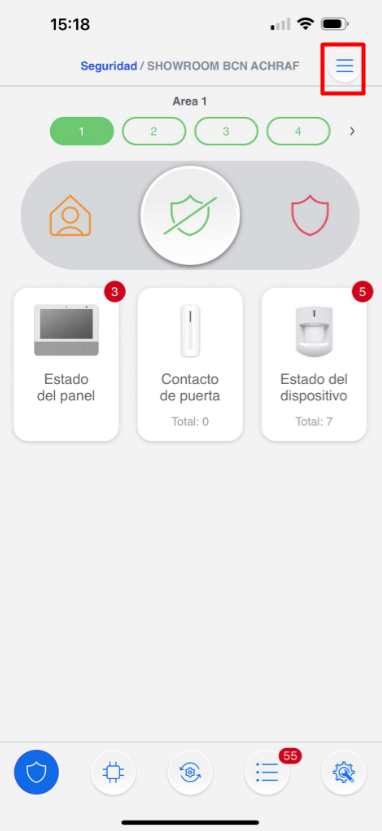

Schritt 2: Wählen Sie den Menüabschnitt Hauptsystem

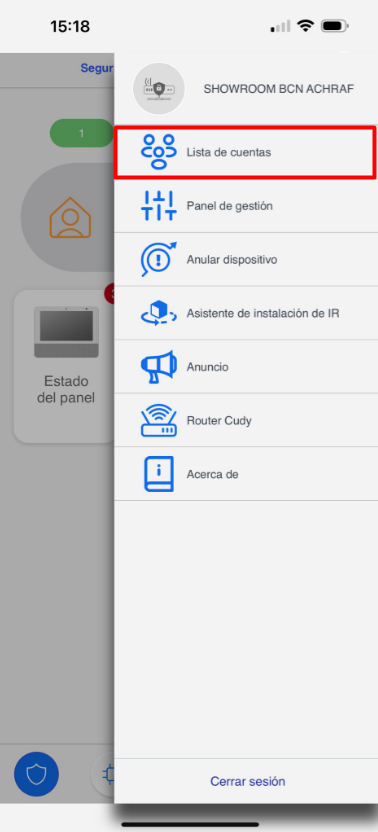

Schritt 3: Wählen Sie Kontoliste

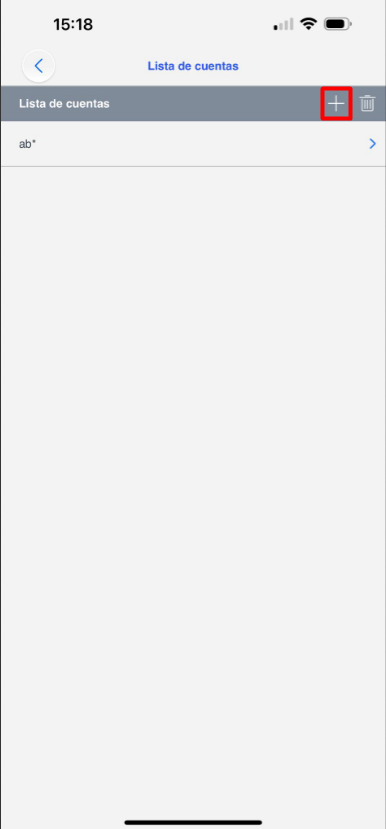

Schritt 4: Wählen Sie Hinzufügen

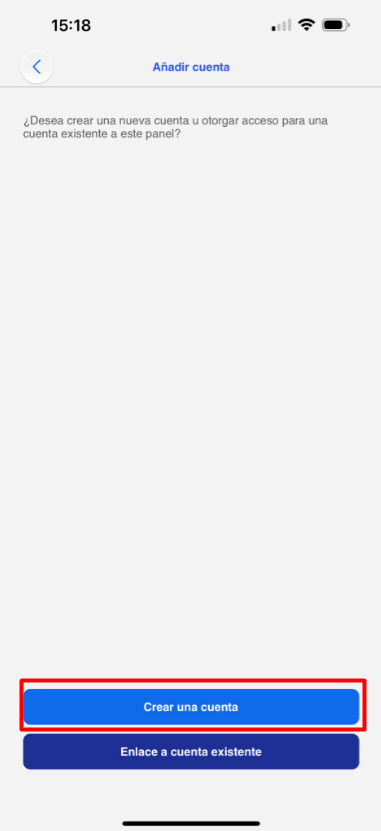

Schritt 5: Falls es sich um einen neuen Benutzer handelt: Wählen Sie Konto erstellen

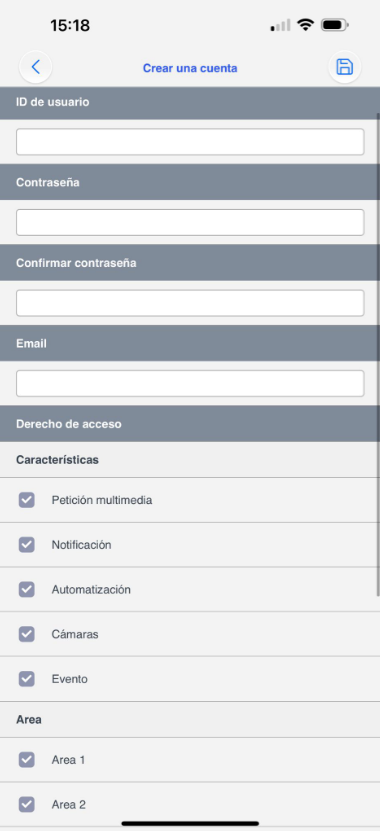

Schritt 6: Füllen Sie die Benutzerdaten für den App-Zugriff aus
Die Benutzerregistrierung ist abgeschlossen! Informationen zur Bedienung mit der Benutzer-App finden Sie in der SmartHomeSec-Benutzeranleitung.
3. Geräte hinzufügen und konfigurieren
Um VESTA RF-Geräte hinzuzufügen und zu konfigurieren, gehen Sie wie folgt vor:
3.1 Geräte hinzufügen

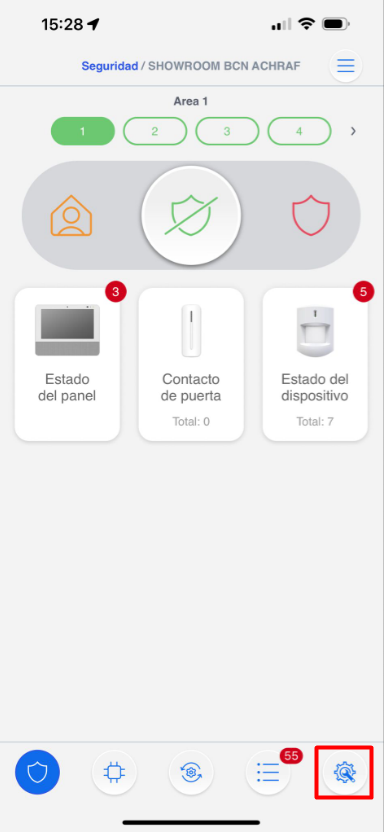

Schritt 1: Rufen Sie die Konfiguration der Alarmzentrale über die Installer-APP auf:

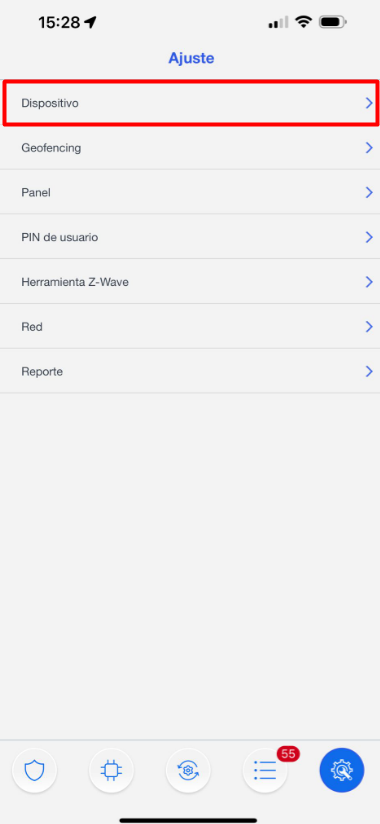

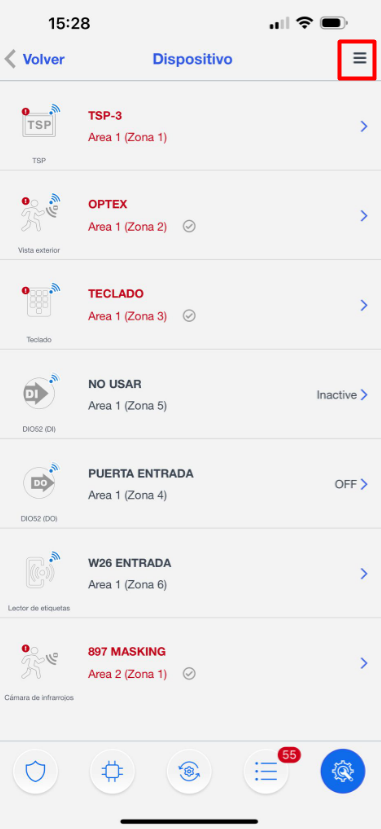

Schritt 2: Wählen Sie im Menü "Devices" aus.

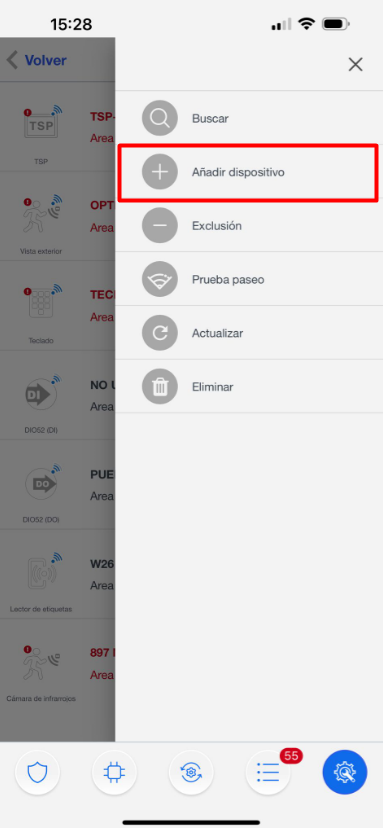

Schritt 3: Klicken Sie im Menü auf "Add device".
Schritt 4: Wählen Sie den Gerätetyp aus, den Sie hinzufügen möchten, z. B. Bewegungsmelder. Halten Sie die Pairing-Taste am Gerät gedrückt, bis die LED blinkt (beachten Sie die spezifischen Anweisungen im Handbuch des Geräts).
Schritt 5: Folgen Sie den Anweisungen auf dem Bildschirm, um den Pairing-Vorgang abzuschließen. Die Alarmzentrale bestätigt das erfolgreiche Hinzufügen des Geräts.

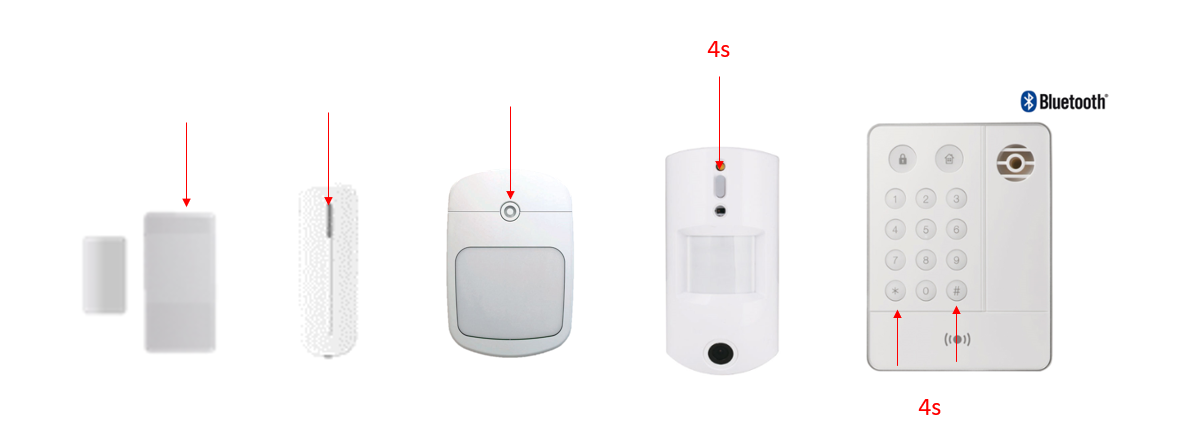

Wichtig! Bei PIRCAMS und Tastaturen: Der Tastendruck muss 3 oder 4 Sekunden dauern. Bei den übrigen Geräten genügt ein kurzer Druck, um sie hinzuzufügen.

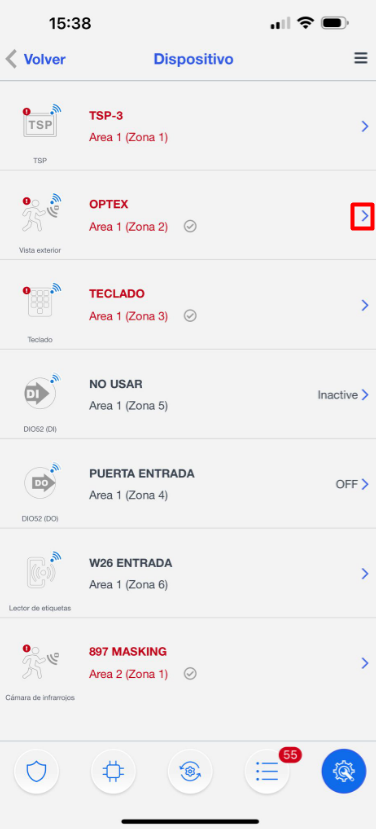

Nach dem Hinzufügen stehen die RF-Geräte einsatzbereit zur Verfügung und können im selben Bereich verwaltet werden. Hier ein Beispiel für die Konfiguration der Sensor-Attribute:
3.2 Zonenkonfiguration
Um die Zonen korrekt zu konfigurieren, ist es wichtig, mit den verfügbaren Attributen und deren Auswirkung auf das Verhalten des Alarmsystems vertraut zu sein.

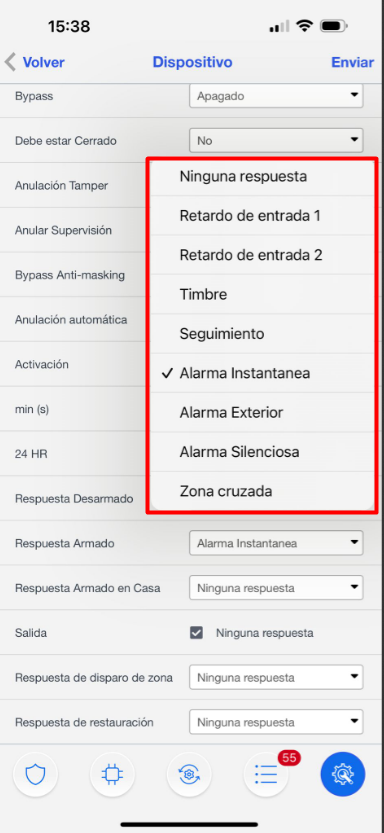

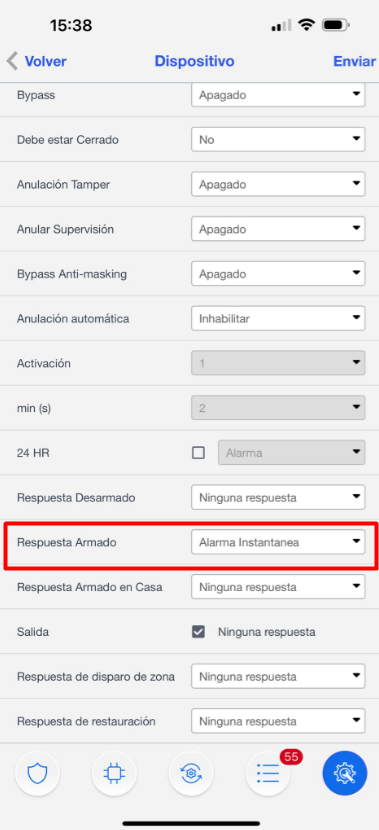

Beispiel: Interior ist eine Sofortzone und Entry eine Verzögerungszone; wir können diese Attribute im Abschnitt Response on arming zuweisen, was bedeutet "Wenn das System scharf geschaltet wird."
4. Konfiguration der Alarmzentrale und Aufschaltung zur Notruf- und Serviceleitstelle (NSL)
4.1 Sicherheitskonfiguration
In diesem Abschnitt wird beschrieben, wie Sie die Dauer der Sirene im Alarmfall einstellen und die Verzögerungszeiten für Eingänge und Ausgänge festlegen. Zur leichteren Erkennung und Anpassung sind kritische Optionen in **Farbe **Rot hervorgehoben.

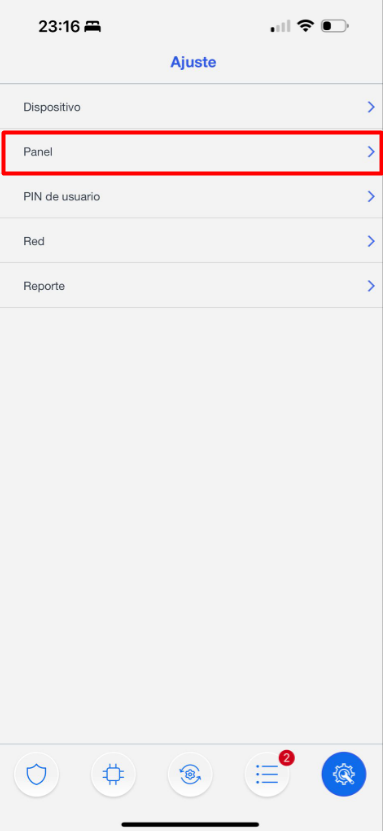

Einstellungen -> Alarmzentrale

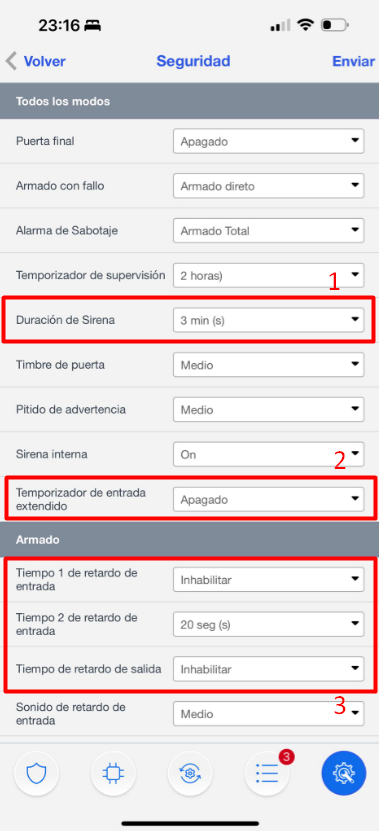

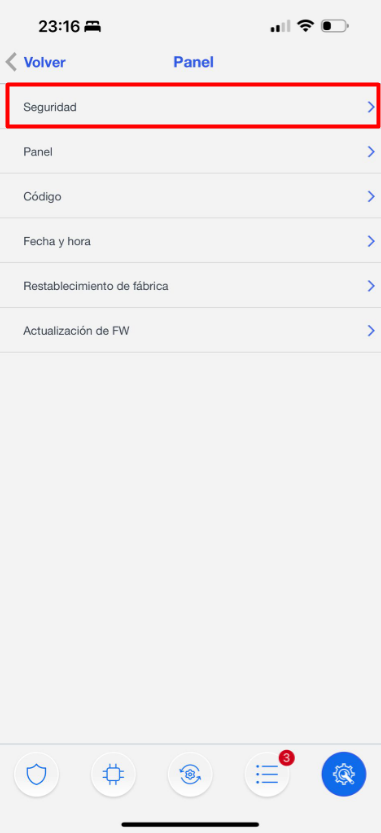

Einstellungen -> Alarmzentrale -> Sicherheit
Die Dauer der Sirene im Alarmfall
Durch Aktivieren dieser Option wird die Alarmmeldung um 30 Sekunden verzögert. (Empfohlen wird, diese Option deaktiviert zu lassen)
Einstellen der Ein- und Ausgangsverzögerungen
4.2 Konfiguration der Alarmzentrale
Einstellungen -> Alarmzentrale

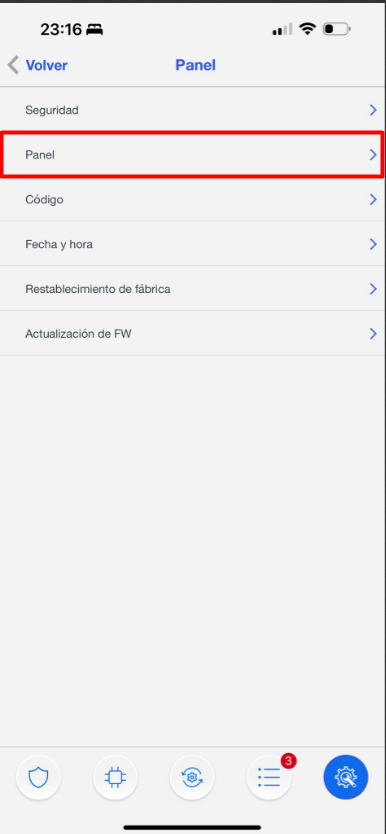

Einstellungen -> Alarmzentrale -> Alarmzentrale

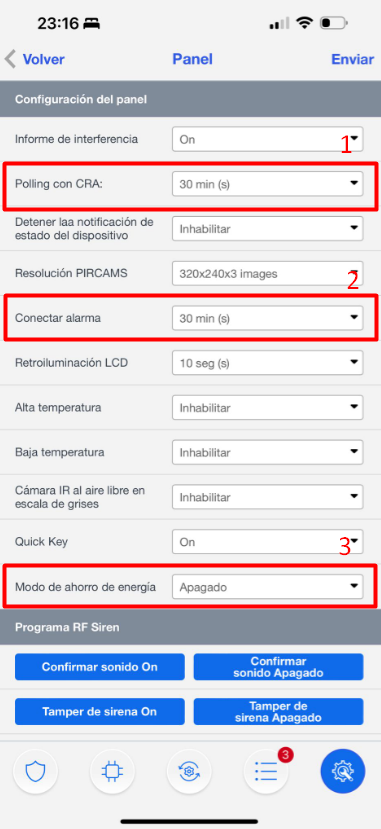

Polling –> Testzeit zur NSL
4.3 Benutzercodes konfigurieren
Anmeldung -> Einstellungen

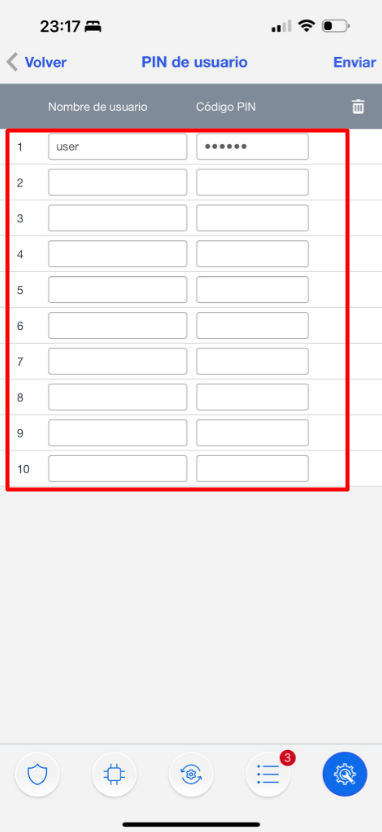

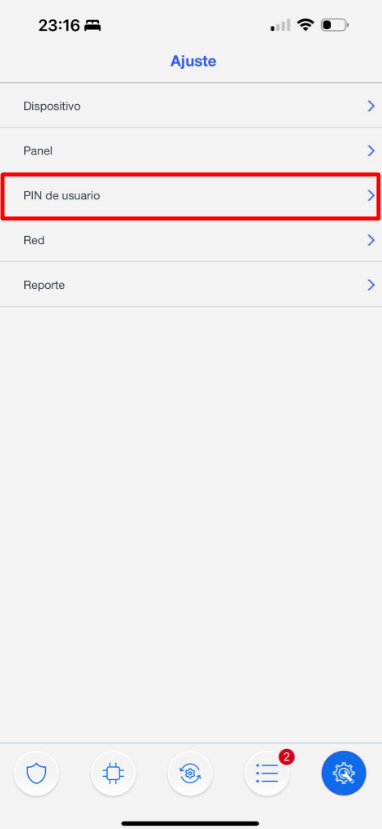

Einstellungen -> Benutzer-PIN
Fügen Sie für jeden Benutzer den Namen und den Code hinzu. Mit diesem Code kann der Benutzer über die APP oder die Tastaturen zwischen den Modi wechseln. Weitere Informationen finden Sie im Benutzerhandbuch.
4.4 Aktualisierung der Alarmzentrale
Es ist entscheidend, die Alarmzentrale stets aktuell zu halten, um eine optimale Systemleistung und Sicherheit zu gewährleisten. Updates können wichtige Verbesserungen, Fehlerbehebungen und Sicherheitspatches enthalten, die vor bekannten Schwachstellen schützen.
Einstellungen -> Alarmzentrale

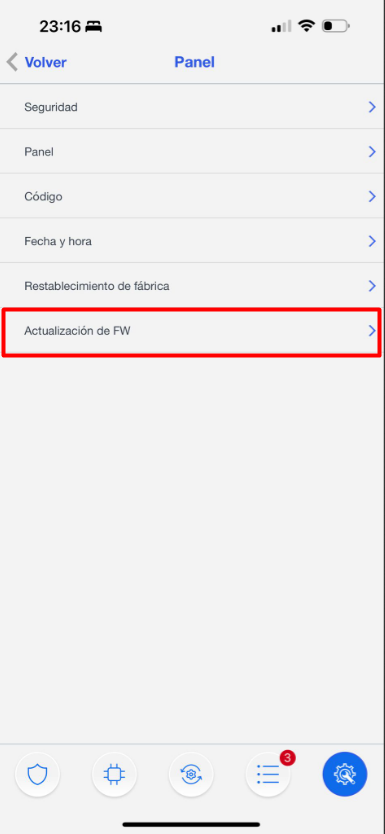

Alarmzentrale -> FW-Aktualisierung

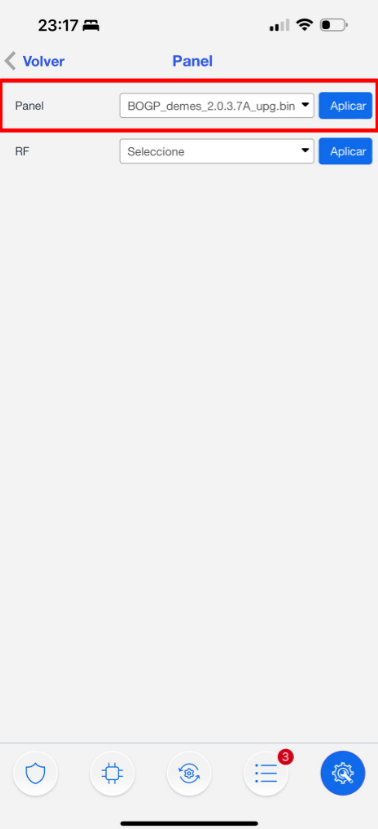

Wählen Sie aus der Liste die Firmware mit der höchsten Version aus (höchste Zahl und höchster Buchstabe).
HINWEIS: Bei der Alarmzentrale kann die Aktualisierung über 2G oder bei schlechter Netzabdeckung bis zu 8 Minuten dauern.
Kommuniziert die Alarmzentrale über 4G/LTE mit guter Netzabdeckung, kann die Aktualisierung 3-5 Minuten dauern.
Sobald sich die Alarmzentrale im Aktualisierungsmodus befindet, darf sie unter keinen Umständen ausgeschaltet oder vom Stromnetz getrennt werden. Die Alarmzentrale startet automatisch neu.
DAS AUSSCHALTEN DER ALARMZENTRALE WÄHREND EINER AKTUALISIERUNG KANN DAZU FÜHREN, DASS DAS GERÄT VOLLSTÄNDIG UNBRAUCHBAR WIRD.
4.5 Konfiguration der Aufschaltung zur Notruf- und Serviceleitstelle (NSL)
Ereignisbericht

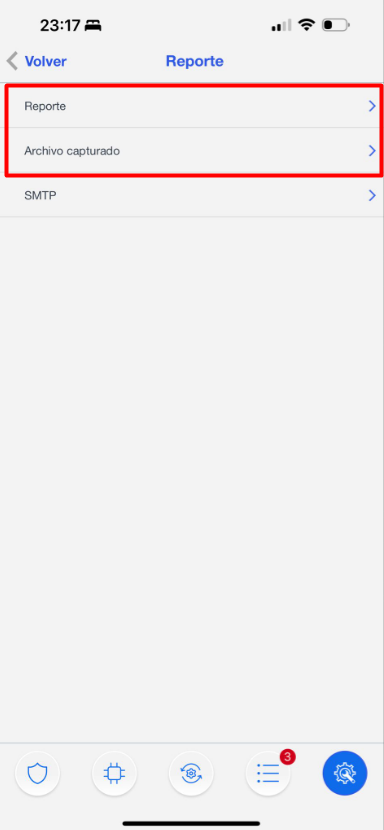

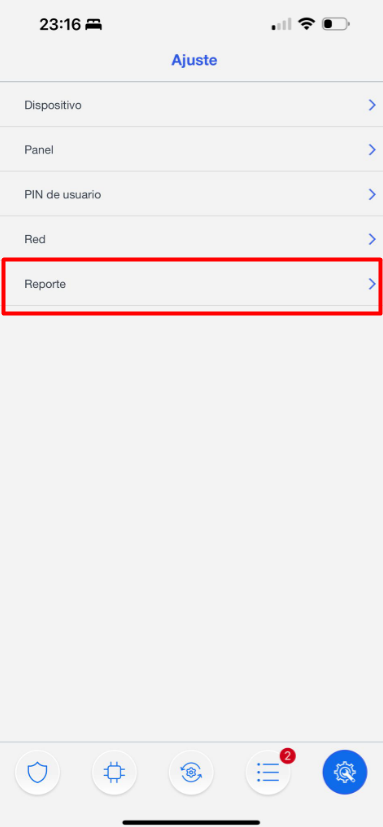

Einstellungen -> Bericht
Im Bereich Bericht finden Sie die Berichtkonfiguration für Ereignisse und aufgenommene Dateien für PIRCAM-Fotos.

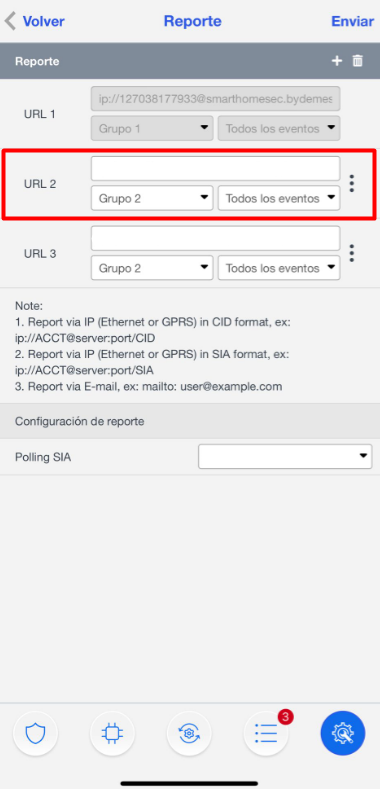

In diesem Abschnitt konfigurieren wir die Berichts-URL unserer NSL, und ganz wichtig: die GRUPPE 2 oder höher, da Gruppe 1 für die APP verwendet wird. Beispiele siehe ANHANG 2
ANHANG 2
Beispiele für die Meldung von EREIGNISSEN in verschiedenen Protokollen:
🔥 MANITOU (am häufigsten in Spanien verwendet): ip://ACCT@IP:PORT/MAN
SIA: ip://ACCT@IP:PORT/SIA2
CID: ip://ACCT@IP:PORT/CID
Fotobericht.
Einstellungen -> Bericht
Im Bereich Bericht finden Sie die Berichtkonfiguration für Ereignisse und aufgenommene Dateien für PIRCAM-Fotos.

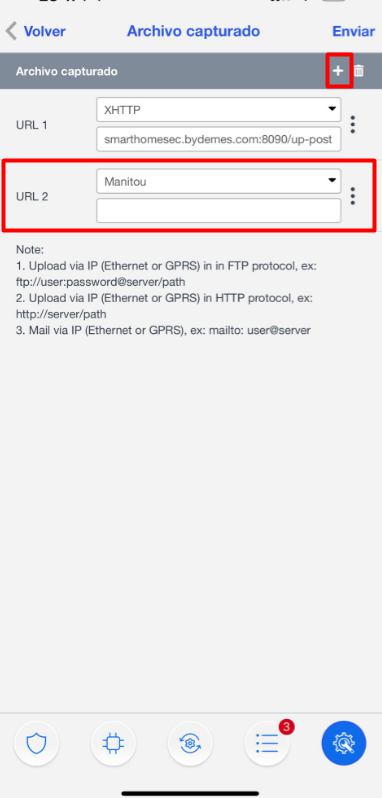

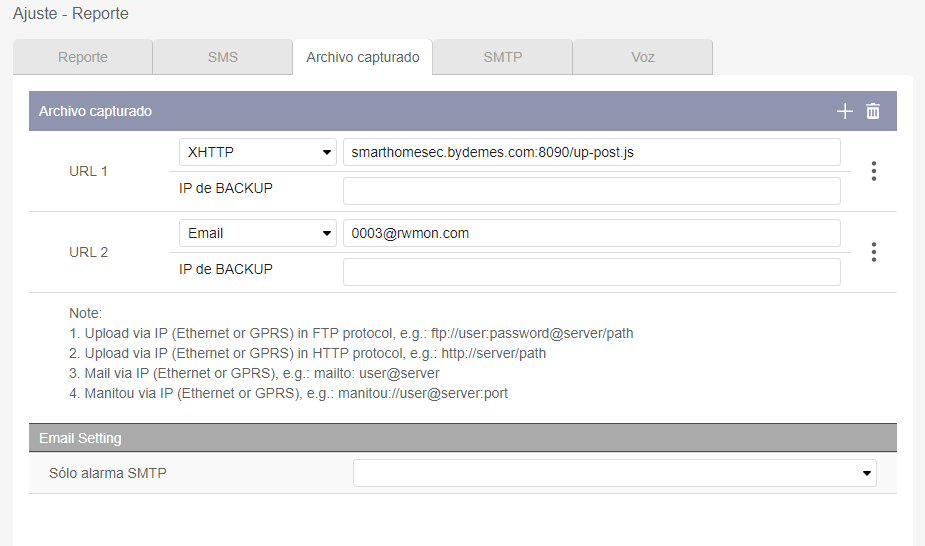

In diesem Abschnitt konfigurieren wir die Berichts-URL unserer NSL für den Versand von Fotos. Beispiele siehe ANHANG 3
Beispiele für die Meldung von FOTOS in verschiedenen Protokollen:
🔥 MANITOU: ACCT@IP:PORT
Fotobericht für SENTINEL-Software

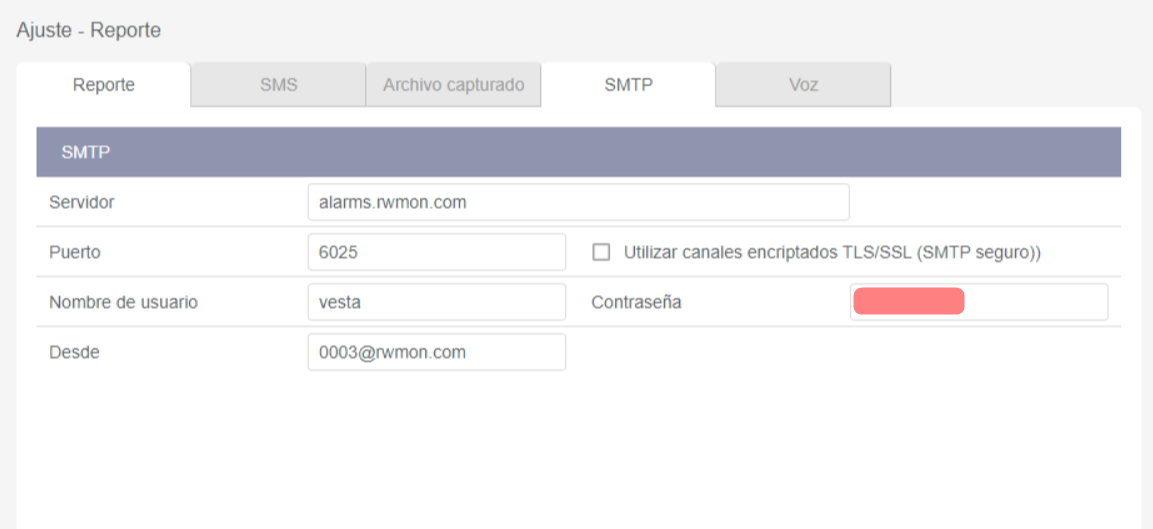

Schritt 1: Programmieren Sie die SMTP-Informationen unter Einstellungen -> Bericht
Schritt 2: Programmieren Sie die von der Notruf- und Serviceleitstelle bereitgestellte E-Mail-Adresse unter "Erfasste Dateien"
WICHTIG: Wenn Sie IP-Kameras verwenden, die in VESTA integriert sind, müssen Sie die Kameraauflösung für einen ordnungsgemäßen Betrieb auf 2MP oder niedriger reduzieren.
VOLLSTÄNDIGE INSTALLATIONSANLEITUNGEN
Quelle und englisches Original: VESTA Guide – VESTA-113N. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
