Deutsche Anleitung für VESTA-113N-SF1 — das Produkt erhalten Sie direkt in unserem Shop.
4G+IP+Z-WAVE+ZIGBEE Hybrid System
Willkommen in der Wissensdatenbank für VESTA Wireless und Hybrid Alarmzentralen. Hier finden Sie alle wesentlichen Informationen zur Installation, Konfiguration und Wartung von VESTA-Alarmzentralen, die über Funkkommunikation und Hybridsysteme arbeiten.
Diese Anleitung richtet sich an Techniker, Systemintegratoren und fortgeschrittene Anwender, die ein detailliertes Verständnis dieser Alarmzentralen benötigen. Sie enthält Schritt-für-Schritt-Anleitungen, Tipps zur Fehlerbehebung, Geräte-Kompatibilität und bewährte Vorgehensweisen zur Optimierung der Systemleistung.
KURZANLEITUNG
1. Registrierung der Alarmzentrale als Installateur und Benutzer
1.1 Registrierung als Installateur

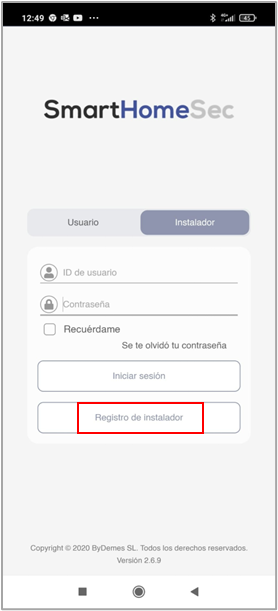

Schritt 1: Melden Sie sich als Installateur in der SmartHomeSec APP an

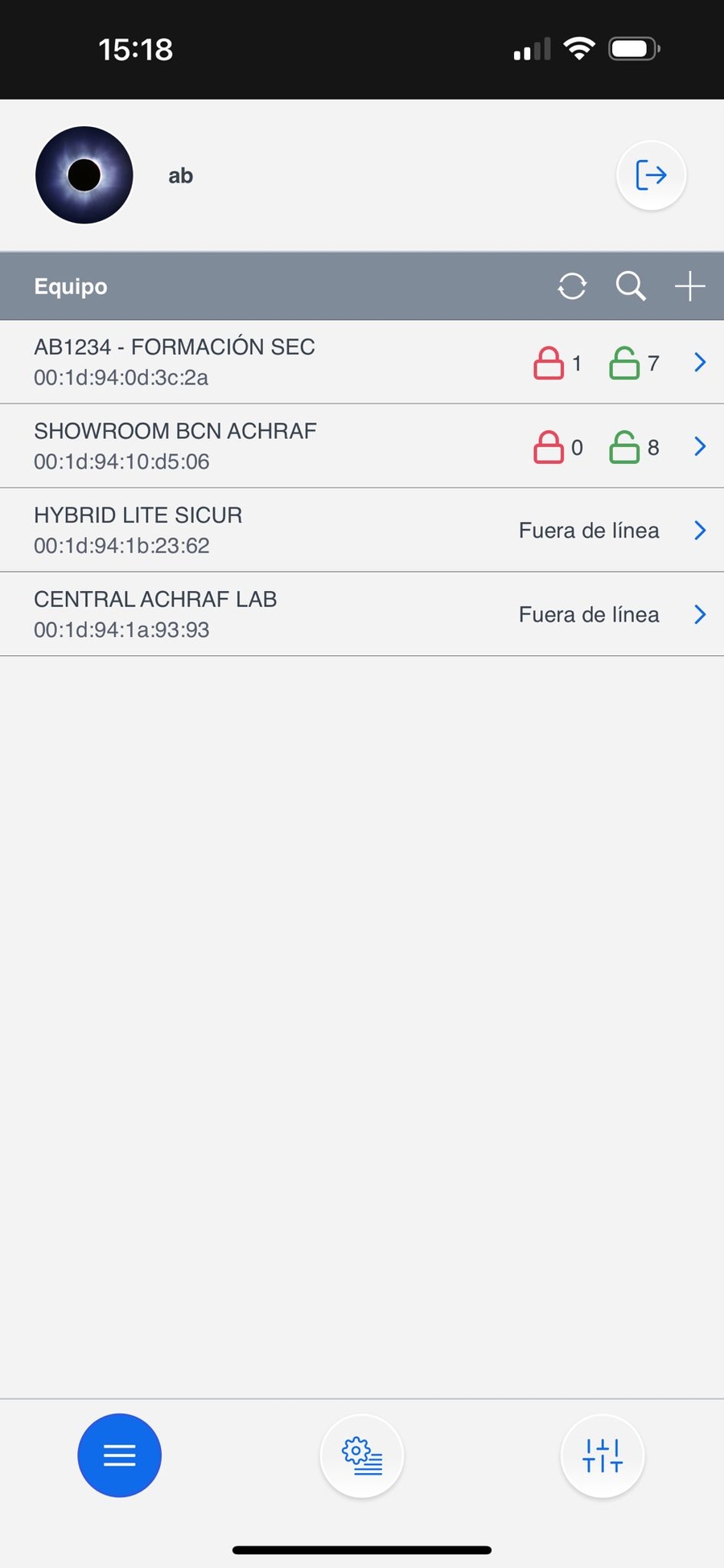

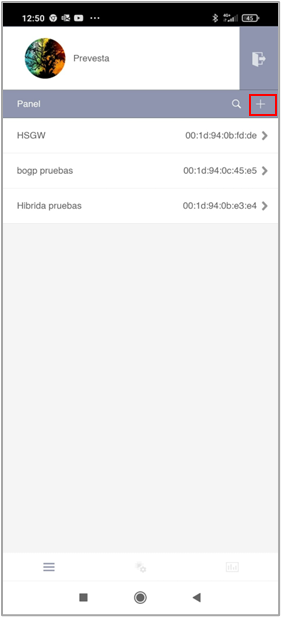

Schritt 2: Wählen Sie die Schaltfläche +
(Alarmzentrale hinzufügen)

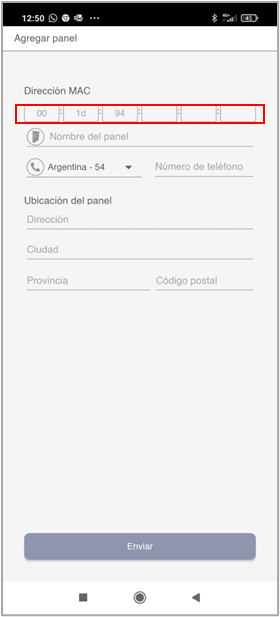

Schritt 3: Geben Sie die MAC-Adresse der Alarmzentrale ein, die auf einem Etikett der Alarmzentrale zu finden ist
Sobald die Alarmzentrale als Installateur registriert ist, ist sie bereit ✨ für die Konfiguration.
Die Alarmzentrale muss eingeschaltet und mit dem Internet verbunden sein. Nach dem Einschalten haben wir 15 Minuten Zeit, um die Alarmzentrale zu registrieren.
Die MAC-Adresse der Alarmzentrale befindet sich immer physisch an einer Seite der Alarmzentrale. Im Feld NAME sollten wir den Teilnehmer oder eine beliebige Kennung der Alarmzentrale angeben.
2. Registrierung des Benutzerkontos
Das Benutzerkonto dient zur Steuerung des Systems und ist für den Endbenutzer vorgesehen. Über die SmartHomeSec APP ermöglicht dieses Konto das Scharf- und Unscharfschalten sowie die Durchführung sämtlicher Vorgänge. Es gibt zwei Arten von Benutzerkonten: Master und Slave.
Das erste Konto, das wir registrieren, ist das Master-Konto. Der Hauptunterschied zwischen Master- und Slave-Konten besteht darin, dass das Master-Konto die Erstellung neuer Benutzer ermöglicht, während das Slave-Konto keine neuen Konten anlegen kann.
Schritt 1: Greifen Sie als Installateur auf die Alarmzentrale zu, der Standardcode lautet [7982]
Schritt 2: Wählen Sie den Menübereich Hauptsystem

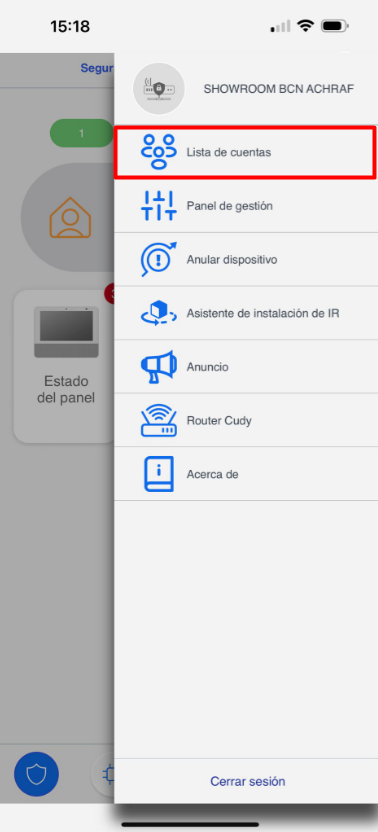

Schritt 3: Wählen Sie Kontoliste

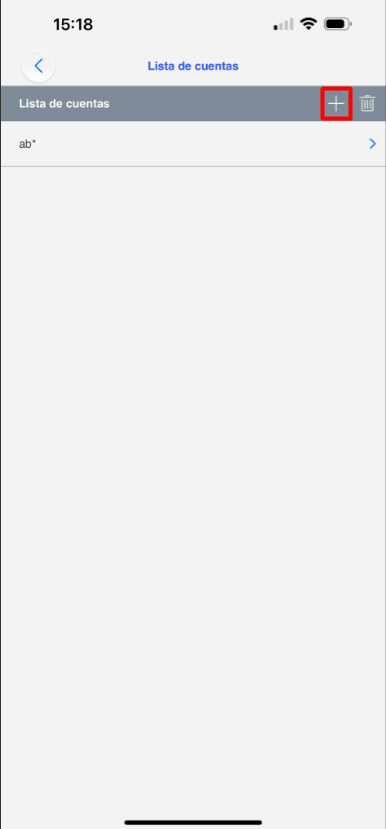

Schritt 4: Wählen Sie Hinzufügen

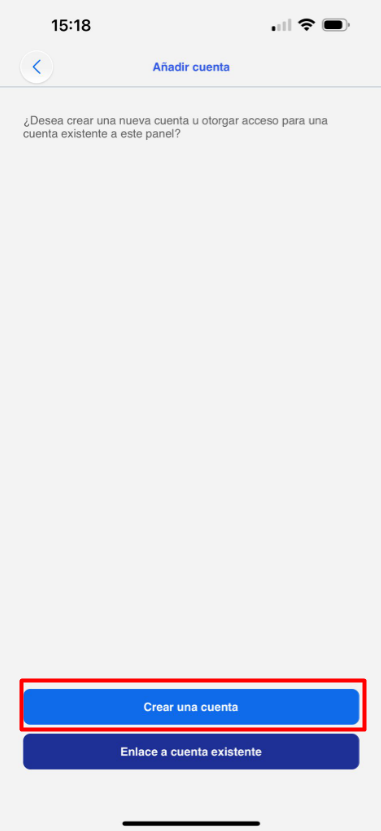

Schritt 5: Bei einem neuen Benutzer: Wählen Sie Konto erstellen

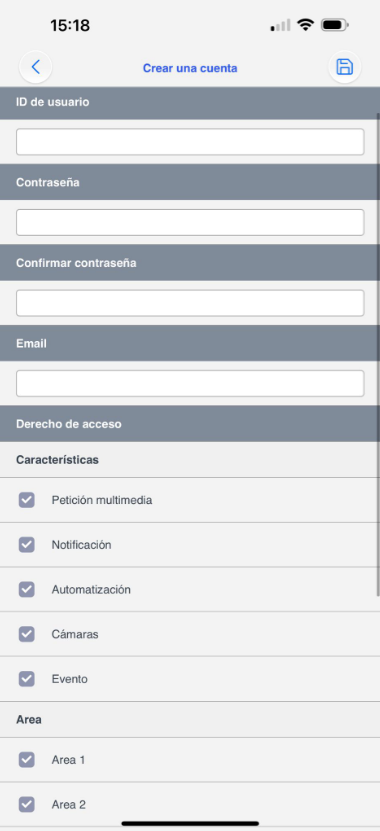

Schritt 6: Füllen Sie die Benutzerdaten für den APP-Zugriff aus
Benutzerregistrierung abgeschlossen! Informationen zur Bedienung mit der Benutzer-APP finden Sie im SmartHomeSec-Benutzerhandbuch.
3. Geräte hinzufügen und konfigurieren
Um VESTA-Funkgeräte hinzuzufügen und zu konfigurieren, gehen Sie wie folgt vor:
3.1 Geräte hinzufügen

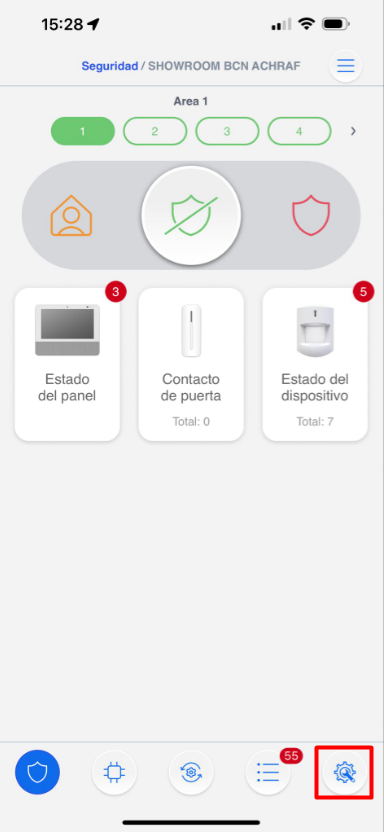

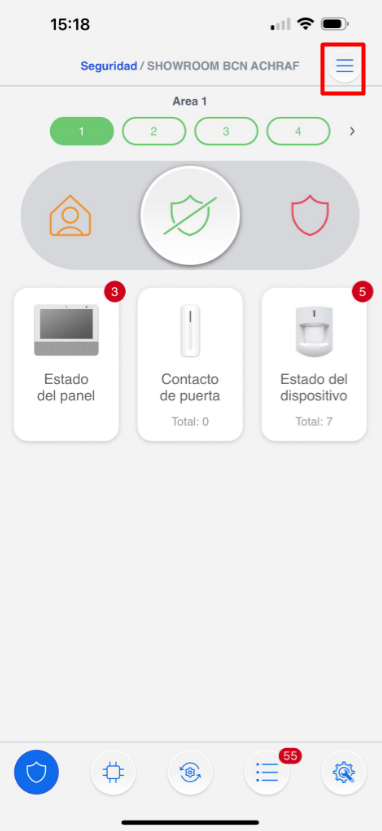

Schritt 1: Rufen Sie die Konfiguration der Alarmzentrale über die Installateur-APP auf:

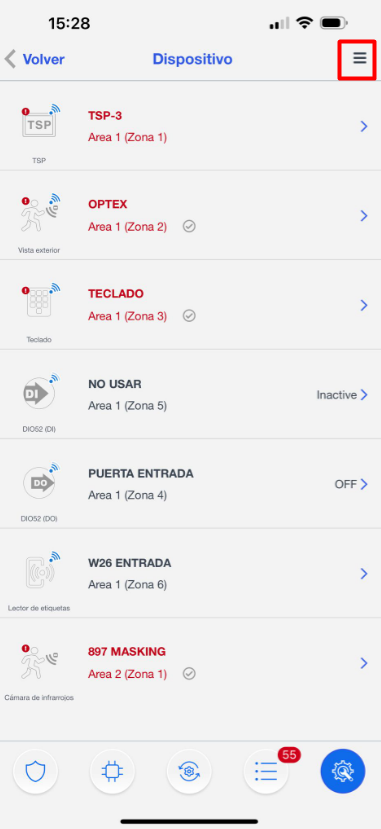

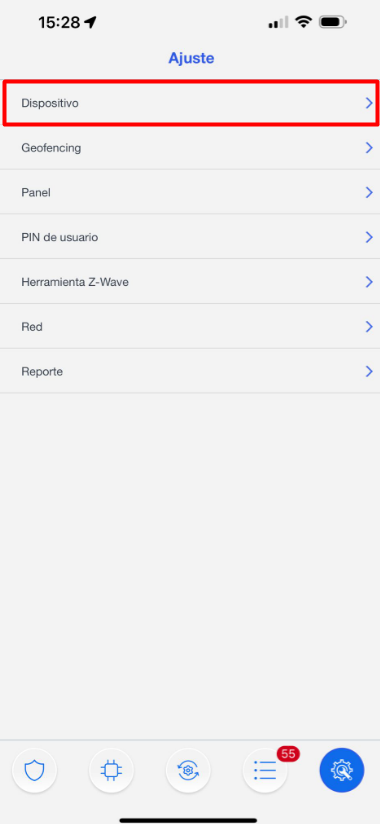

Schritt 2: Wählen Sie im Menü "Geräte" aus.

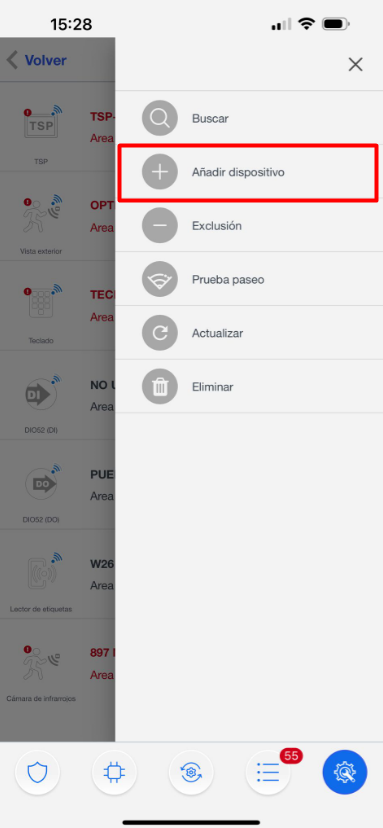

Schritt 3: Klicken Sie im Menü auf "Gerät hinzufügen".
Schritt 4: Wählen Sie den Gerätetyp aus, den Sie hinzufügen möchten, z. B. Bewegungsmelder. Halten Sie die Anlerntaste am Gerät gedrückt, bis die LED blinkt (weitere Hinweise entnehmen Sie der Anleitung des jeweiligen Geräts).
Schritt 5: Folgen Sie den Anweisungen auf dem Bildschirm, um den Anlernvorgang abzuschließen. Die Alarmzentrale bestätigt das erfolgreiche Hinzufügen des Geräts.

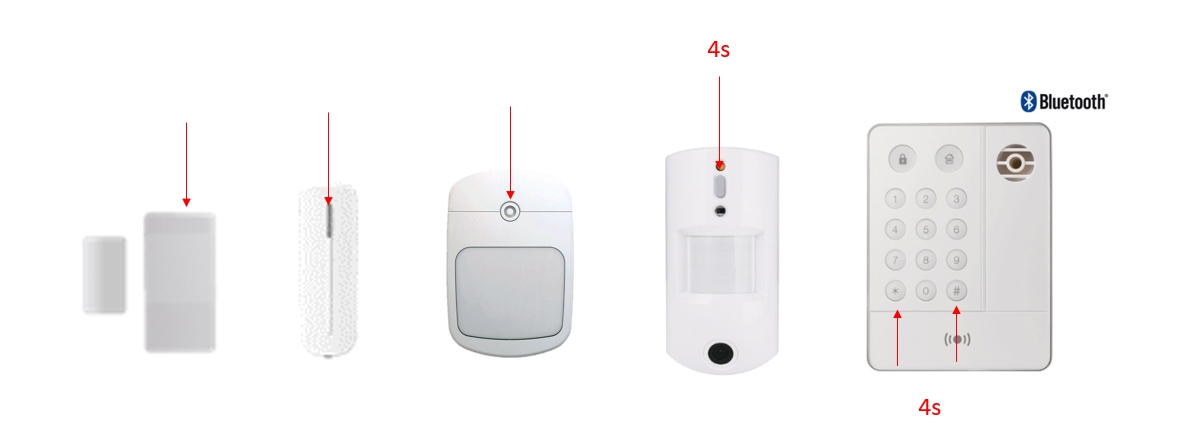

Wichtig! Bei PIRCAMS und Tastaturen muss die Taste 3 oder 4 Sekunden lang gedrückt werden. Bei allen anderen Geräten genügt ein kurzer Tastendruck, um sie hinzuzufügen.

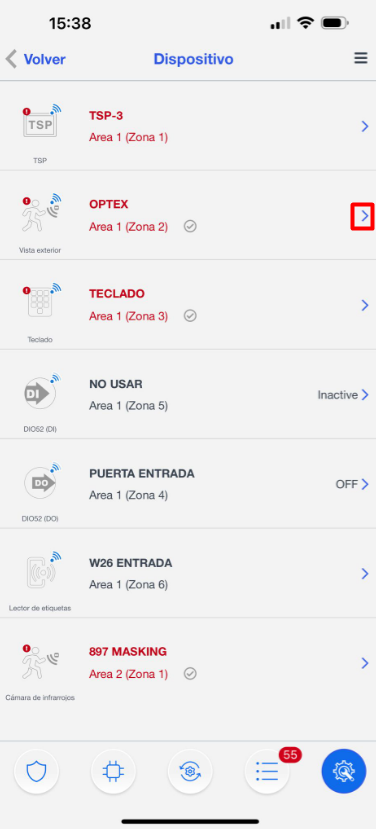

Nach dem Hinzufügen sind die Funkgeräte einsatzbereit und können im selben Bereich verwaltet werden. Hier ein Beispiel für die Konfiguration der Melder-Attribute:

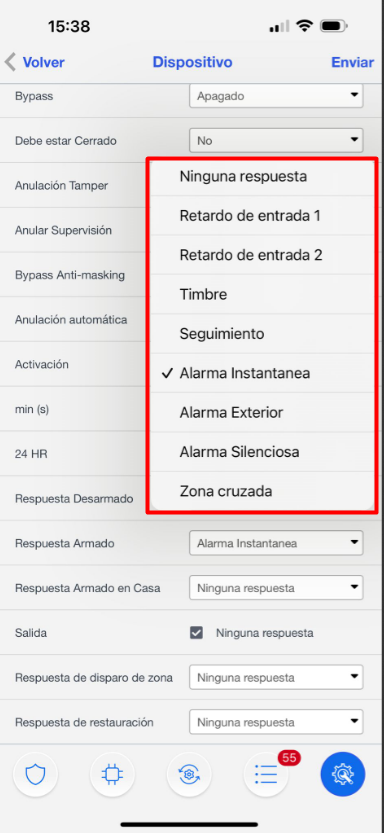

3.2 Zonenkonfiguration
Um die Zonen korrekt zu konfigurieren, ist es wichtig, mit den verfügbaren Attributen und deren Auswirkung auf das Verhalten des Alarmsystems vertraut zu sein.

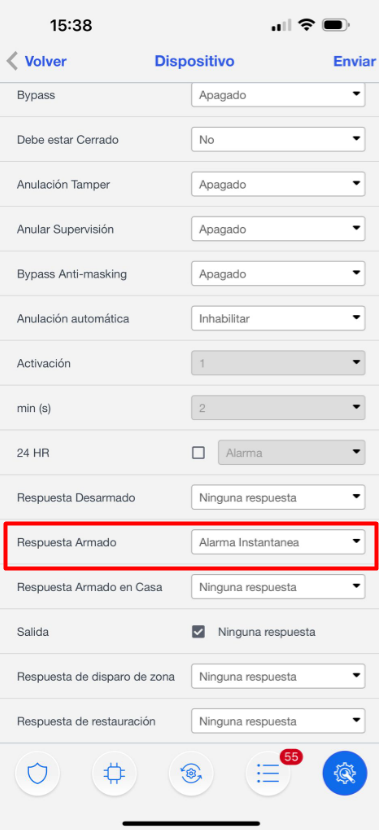

Beispiel: Interior ist eine Sofortzone und Entry ist eine Verzögerungszone; wir können diese Attribute im Abschnitt Response on arming zuweisen, was bedeutet "Wenn das System scharf geschaltet ist."
4. Konfiguration der Alarmzentrale und Meldung an die ARC (Alarmempfangszentrale)
4.1 Sicherheitskonfiguration
Dieser Abschnitt beschreibt, wie Sie die Sirenendauer bei einem Alarm einstellen und die Ein- und Ausgangsverzögerungen festlegen. Zur besseren Erkennbarkeit und Anpassung sind kritische Optionen in **Farbe **Rot hervorgehoben.

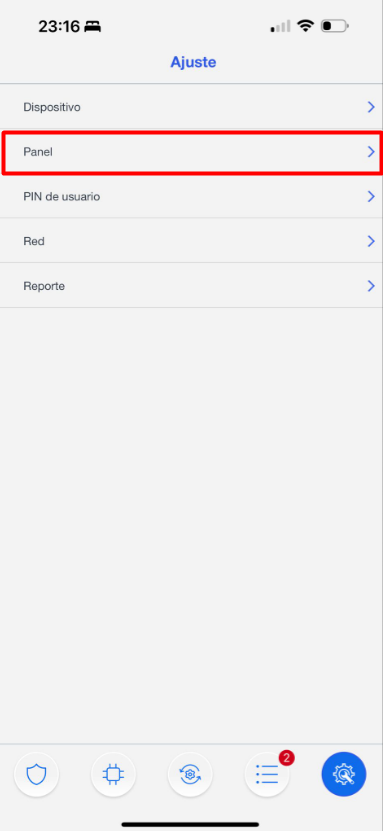

Ajustes -> Panel

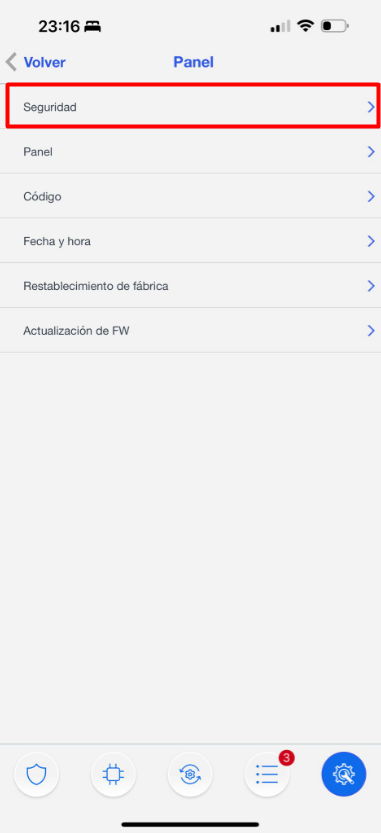

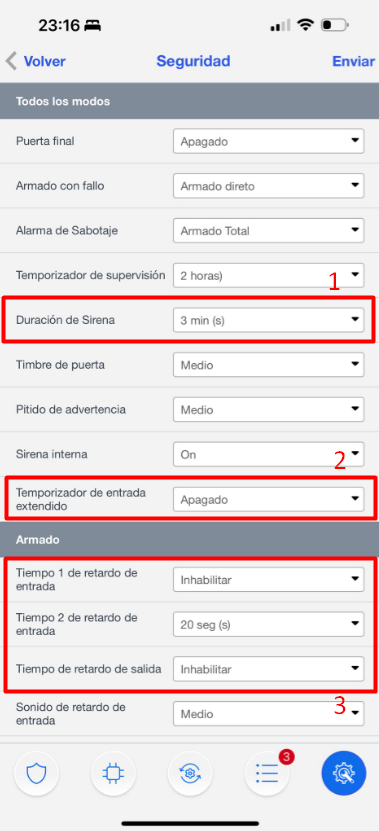

Ajustes -> Panel -> Seguridad
La siren duration im Alarmfall
Wenn diese Option aktiviert wird, verzögert sich die Alarmmeldung um 30 Sekunden. (Empfohlen, deaktiviert zu lassen)
Ajustar los entry and exit delays

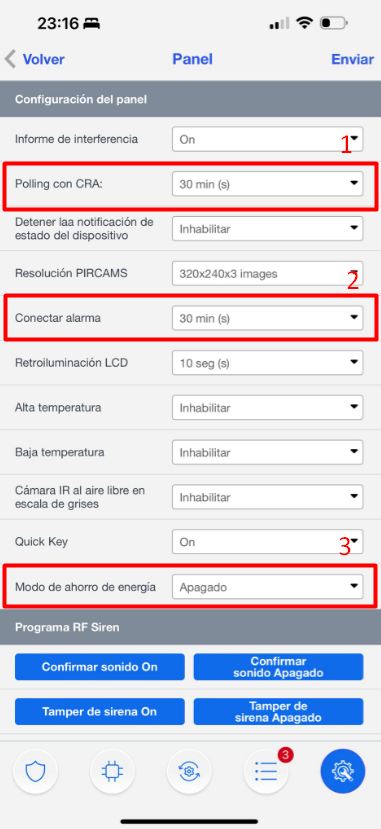

4.2 Konfiguration der Alarmzentrale
Settings -> Panel

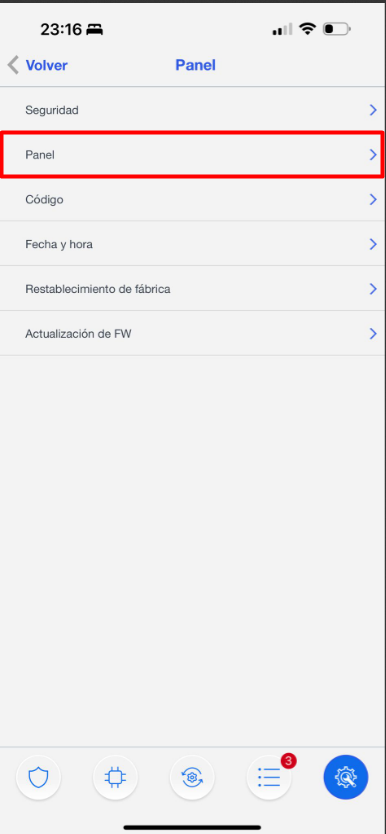

Settings-> Panel -> Panel
Polling –> test time to ARC
4.3 Benutzercodes konfigurieren
Inslogging -> Settings

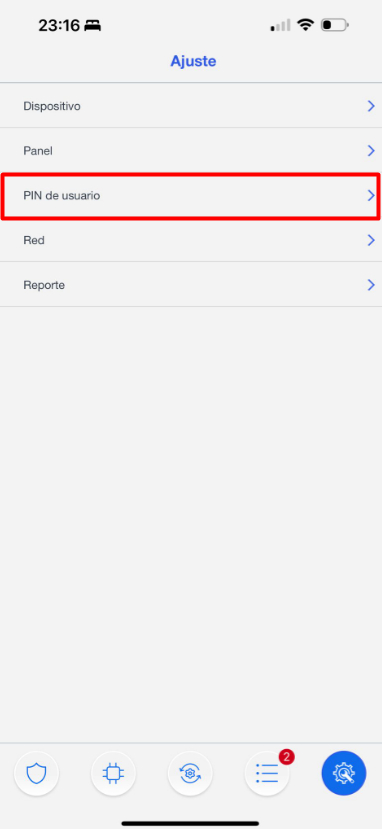

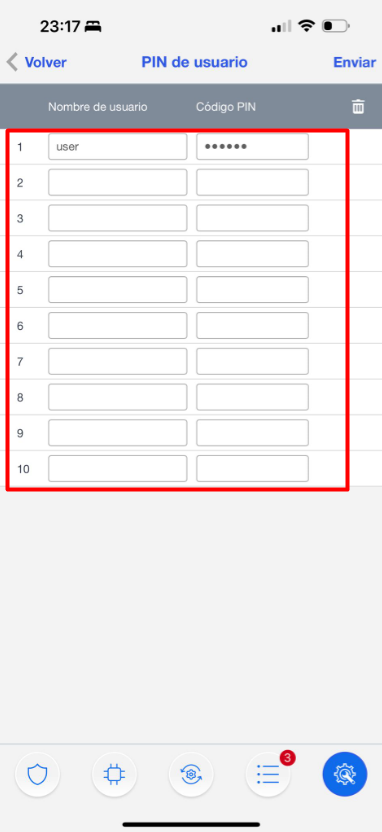

Settings -> User PIN
Fügen Sie für jeden Benutzer den Namen und den Code hinzu. Dieser Code ermöglicht dem Benutzer, über die APP oder die Tastaturen zwischen den Modi zu wechseln. Weitere Informationen finden Sie im Benutzerhandbuch.
4.4 Aktualisierung der Alarmzentrale
Es ist entscheidend, die Alarmzentrale auf dem neuesten Stand zu halten, um eine optimale Systemleistung und Sicherheit zu gewährleisten. Updates können wichtige Verbesserungen, Fehlerbehebungen und Sicherheitspatches enthalten, die vor bekannten Schwachstellen schützen.

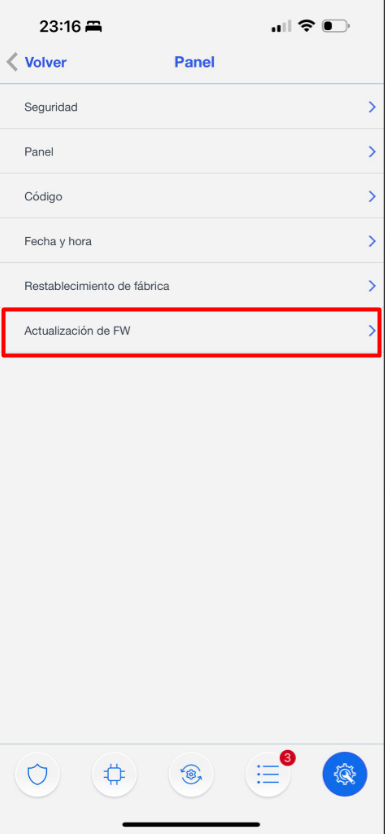

Ajustes -> Panel

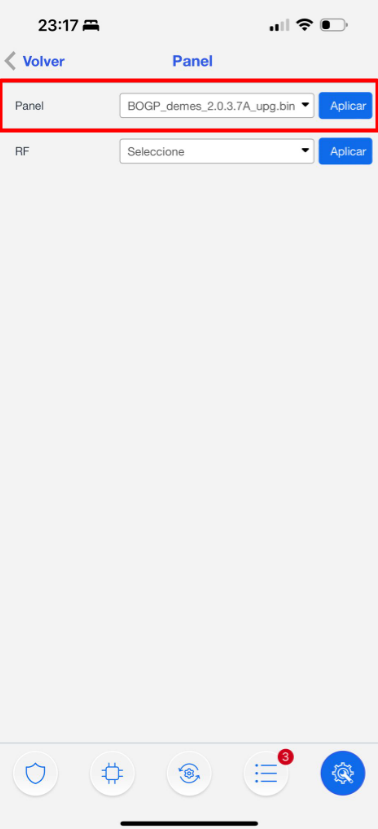

Panel -> Actualización de FW
Wählen Sie aus der Liste die Firmware mit der höchsten Version aus (höchste Zahl und höchster Buchstabe).
HINWEIS: Bei der Alarmzentrale kann die Aktualisierung über 2G oder bei schwacher Netzabdeckung bis zu 8 Minuten dauern.
Wenn die Alarmzentrale über 4G/LTE mit guter Netzabdeckung kommuniziert, kann die Aktualisierung 3-5 Minuten dauern
Sobald sich die Alarmzentrale im Aktualisierungsmodus befindet, darf sie unter keinen Umständen ausgeschaltet oder getrennt werden. Die Alarmzentrale startet automatisch neu.
DAS AUSSCHALTEN DER ALARMZENTRALE WÄHREND EINER AKTUALISIERUNG KANN SIE VOLLSTÄNDIG UNBRAUCHBAR MACHEN.
4.5 Konfiguration der Meldung an die ARC (Alarmempfangszentrale)
Reporte Eventos

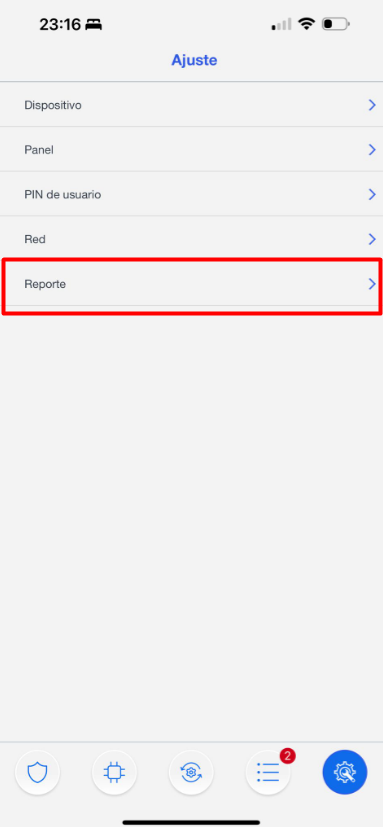

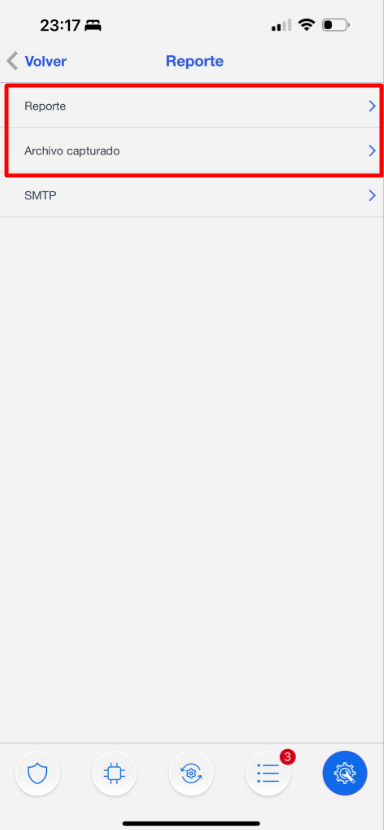

Settings -> Report
Im Bereich Report finden Sie die Konfiguration der Meldung für Ereignisse und erfasste Dateien für PIRCAMS-Fotos.

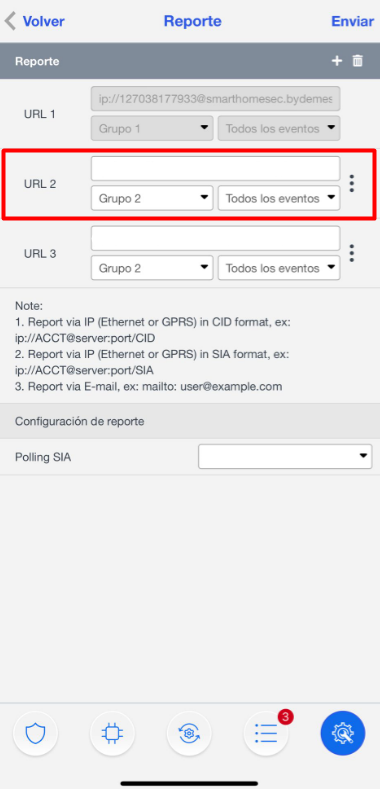

In diesem Abschnitt konfigurieren wir die Report-URL unserer ARC, und sehr wichtig ist GROUP 2 oder höher, da GROUP 1 für die APP verwendet wird. Beispiele siehe ANHANG 2
ANHANG 2
Beispiele für die Meldung von EREIGNISSEN in verschiedenen Protokollen:
🔥 MANITOU (am häufigsten in Spanien verwendet): ip://ACCT@IP:PORT/MAN
SIA: ip://ACCT@IP:PORT/SIA2
CID: ip://ACCT@IP:PORT/CID
Fotomeldung.
Settings -> Report
Im Bereich Report finden Sie die Konfiguration der Meldung für Ereignisse und erfasste Dateien für PIRCAMS-Fotos.

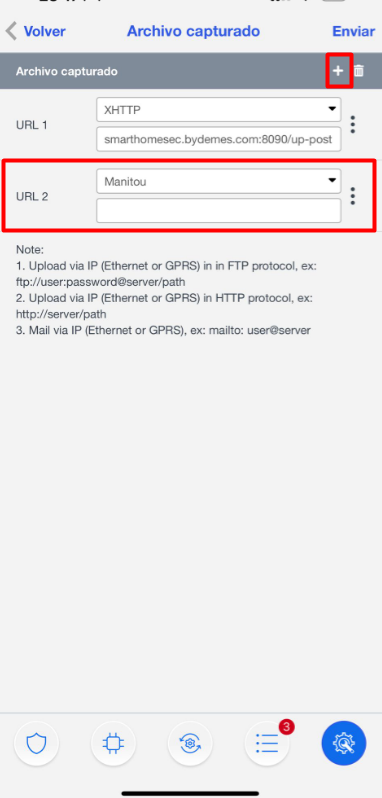

In diesem Abschnitt konfigurieren wir die Report-URL unserer CRA für den Versand von Fotos. Beispiele siehe ANHANG 3
Beispiele für die Meldung von FOTOS in verschiedenen Protokollen:
🔥 MANITOU: ACCT@IP:PORT

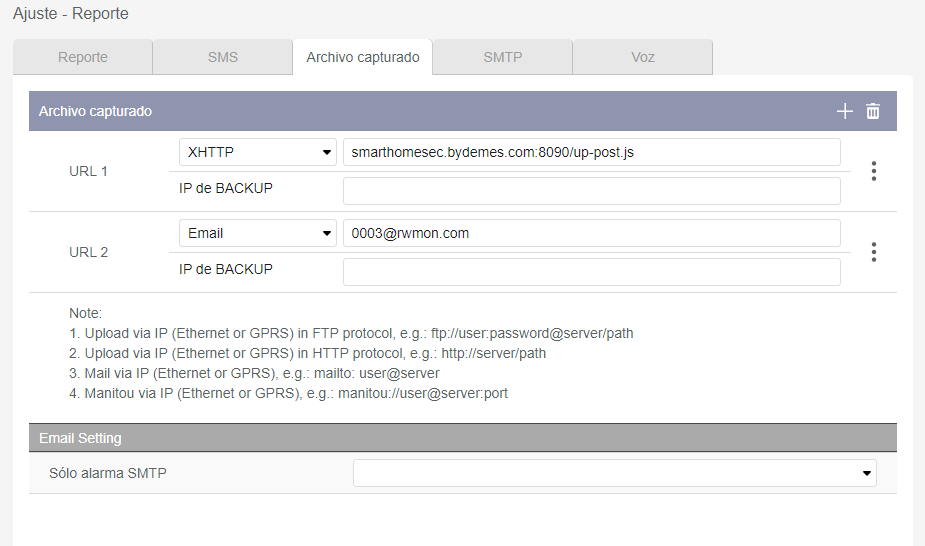

Fotobericht für SENTINEL-Software

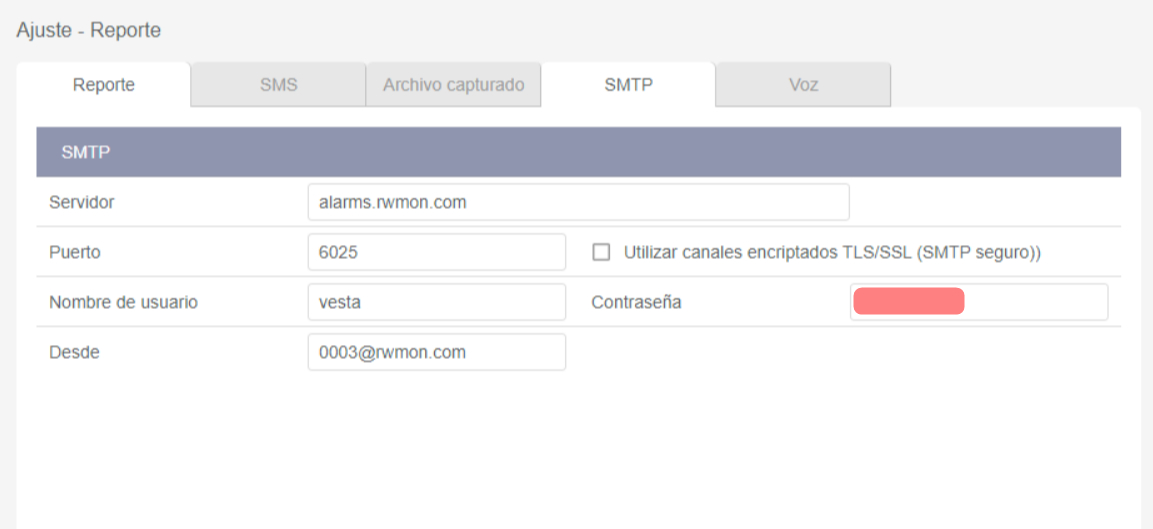

Schritt 1: Programmieren Sie die SMTP-Informationen unter Einstellungen -> Bericht
Schritt 2: Programmieren Sie die von der Alarmempfangsstelle bereitgestellte E-Mail-Adresse unter "Captured files"
WICHTIG: Wenn Sie IP-Kameras in Verbindung mit VESTA verwenden, müssen Sie die Kameraauflösung für einen ordnungsgemäßen Betrieb auf 2MP oder niedriger einstellen.
VOLLSTÄNDIGE INSTALLATIONSANLEITUNGEN
Quelle und englisches Original: VESTA Guide – VESTA-113N-SF1. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
