HYBRID 4G + IP Alarmanlage VESTA
Willkommen in der VESTA Wissensdatenbank für kabellose und Hybrid-Alarmzentralen. Hier finden Sie alle wesentlichen Informationen zur Installation, Konfiguration und Wartung von VESTA-Sicherheitsalarmzentralen, die über kabellose Kommunikation und Hybridsysteme betrieben werden.
Diese Anleitung richtet sich an Techniker, Integratoren und fortgeschrittene Anwender, die ein detailliertes Verständnis dieser Alarmzentralen benötigen. Sie enthält Schritt-für-Schritt-Anleitungen, Tipps zur Fehlerbehebung, Geräte-Kompatibilität und bewährte Vorgehensweisen zur Optimierung der Systemleistung.
KURZANLEITUNG
1. Registrierung der Alarmzentrale als Installateur und Benutzer
1.1 Installateur-Registrierung

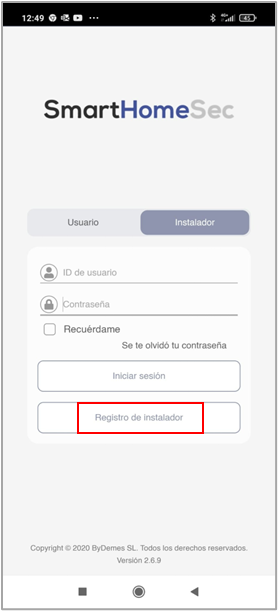

Schritt 1: Melden Sie sich als Installateur in der SmartHomeSec APP an

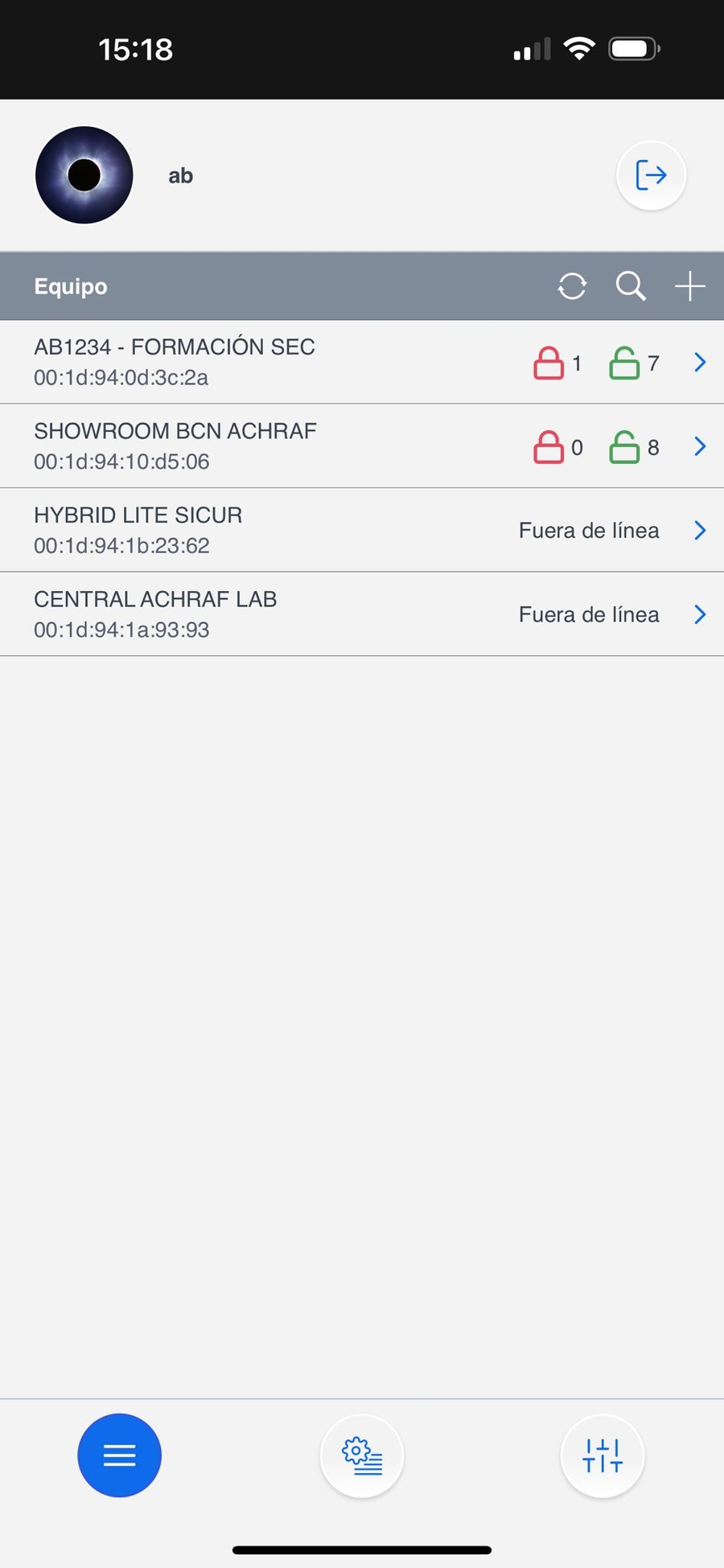

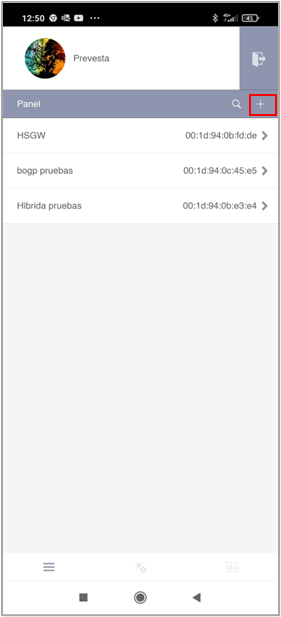

Schritt 2: Wählen Sie die Schaltfläche +
(Alarmzentrale hinzufügen)

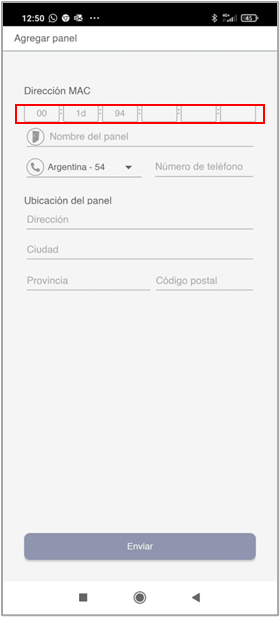

Schritt 3: Geben Sie die MAC-Adresse der Alarmzentrale ein, die sich auf einem Etikett der Alarmzentrale befindet
Sobald die Alarmzentrale als Installateur registriert ist, ist sie ✨ bereit für die Konfiguration.
Die Alarmzentrale muss eingeschaltet und mit dem Internet verbunden sein. Nach dem Einschalten haben wir 15 Minuten Zeit, um die Alarmzentrale zu registrieren.
Die MAC-Adresse der Alarmzentrale befindet sich immer physisch an einer Seite der Alarmzentrale. Im Feld NAME sollten wir den Teilnehmer oder eine beliebige Kennung der Alarmzentrale eintragen.
2. Registrierung des Benutzerkontos
Das Benutzerkonto dient zur Steuerung des Systems und ist für den Endbenutzer vorgesehen. Über die SmartHomeSec APP ermöglicht dieses Konto das scharf schalten, unscharf schalten und die Durchführung aller Vorgänge. Es gibt zwei Arten von Benutzerkonten: Master und Slave.
Das erste Konto, das wir registrieren, ist das Master-Konto. Der Hauptunterschied zwischen Master- und Slave-Konten besteht darin, dass das Master-Konto die Erstellung neuer Benutzer ermöglicht, während das Slave-Konto keine neuen Konten erstellen kann.
Schritt 1: Greifen Sie als Installateur auf die Alarmzentrale zu, der Standardcode lautet [7982]

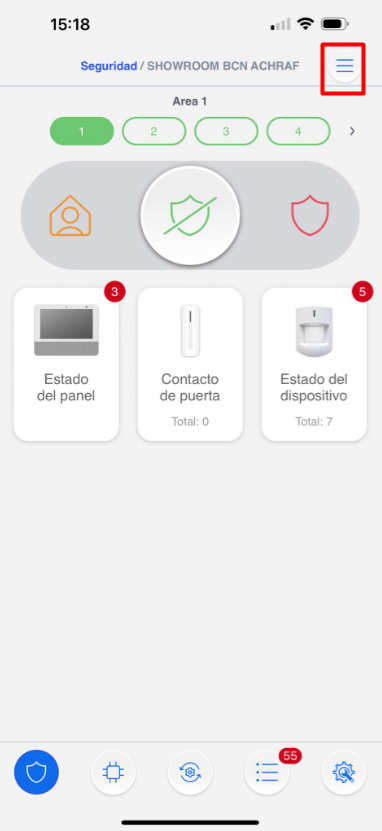

Schritt 2: Wählen Sie den Menüabschnitt Main system

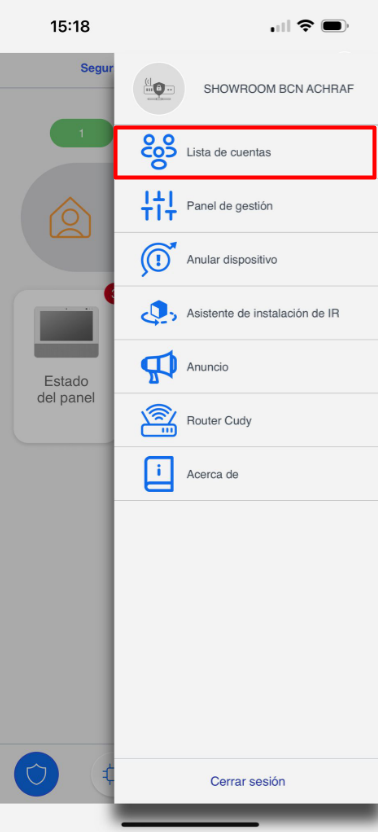

Schritt 3: Wählen Sie die Kontoliste

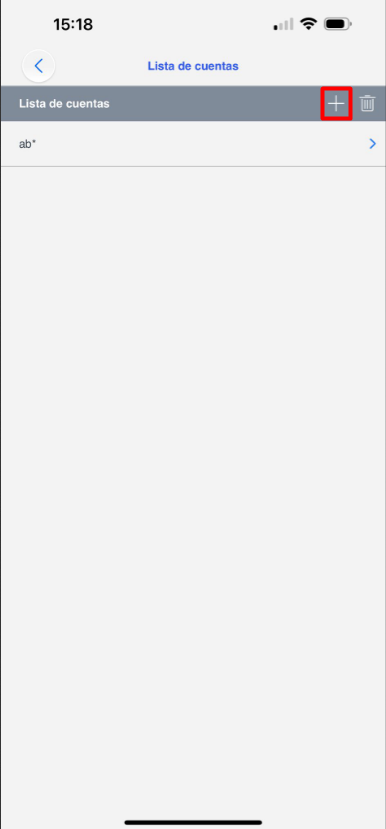

Schritt 4: Wählen Sie Hinzufügen

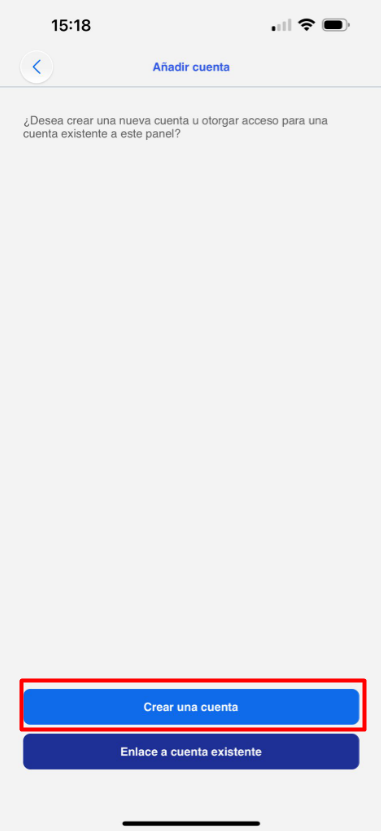

Schritt 5: Wenn es sich um einen neuen Benutzer handelt: Wählen Sie Konto erstellen

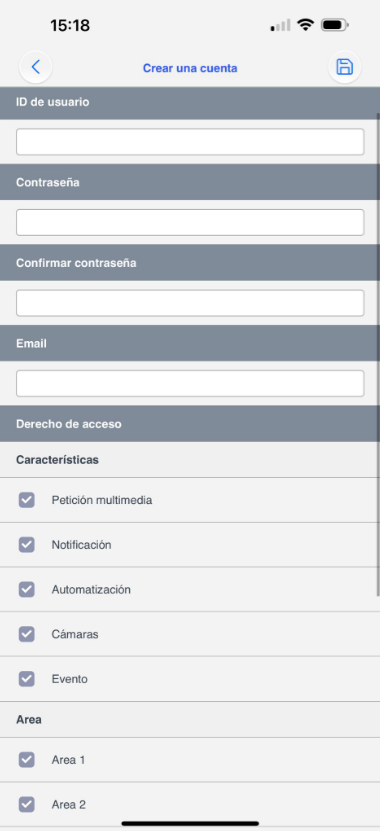

Schritt 6: Füllen Sie die Benutzerdaten für den APP-Zugriff aus
Benutzerregistrierung abgeschlossen! Informationen zur Bedienung mit der Benutzer-APP finden Sie im SmartHomeSec-Benutzerhandbuch.
3. Geräte hinzufügen und konfigurieren
Um VESTA-RF-Geräte hinzuzufügen und zu konfigurieren, gehen Sie wie folgt vor:
3.1 Geräte hinzufügen

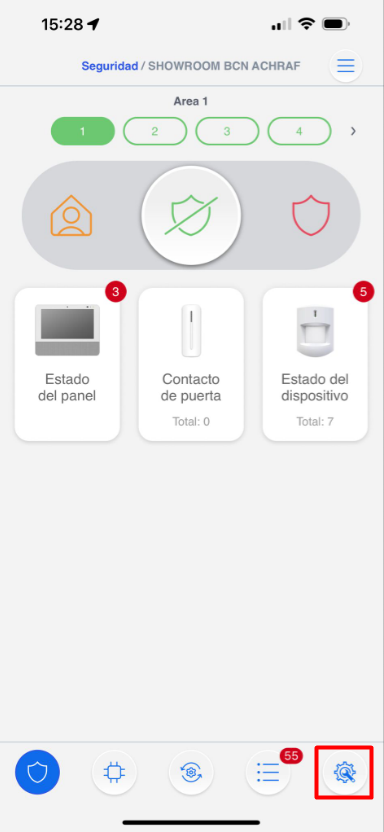

Schritt 1: Rufen Sie die Konfiguration der Alarmzentrale über die Installer-APP auf:

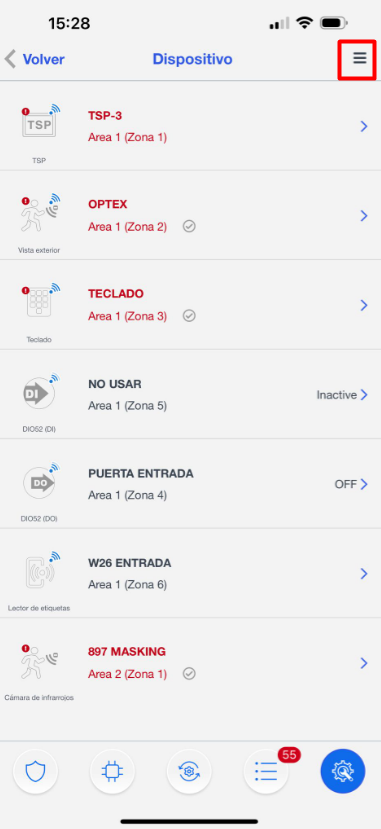

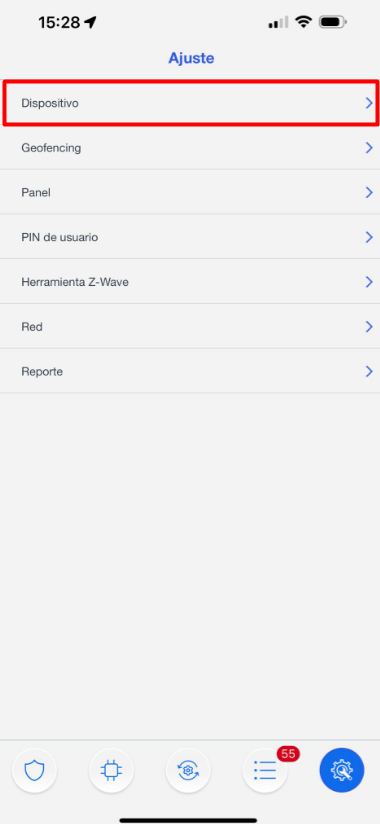

Schritt 2: Wählen Sie im Menü "Devices" aus.

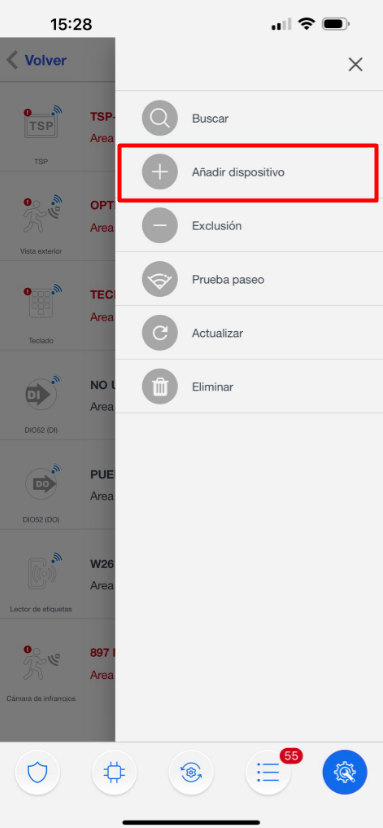

Schritt 3: Klicken Sie im Menü auf "Add device".
Schritt 4: Wählen Sie den gewünschten Gerätetyp aus, z. B. Bewegungsmelder. Halten Sie die Pairing-Taste am Gerät gedrückt, bis die LED blinkt (Details entnehmen Sie der Anleitung des jeweiligen Geräts).
Schritt 5: Folgen Sie den Anweisungen auf dem Bildschirm, um den Kopplungsvorgang abzuschließen. Die Alarmzentrale bestätigt das erfolgreiche Hinzufügen des Geräts.

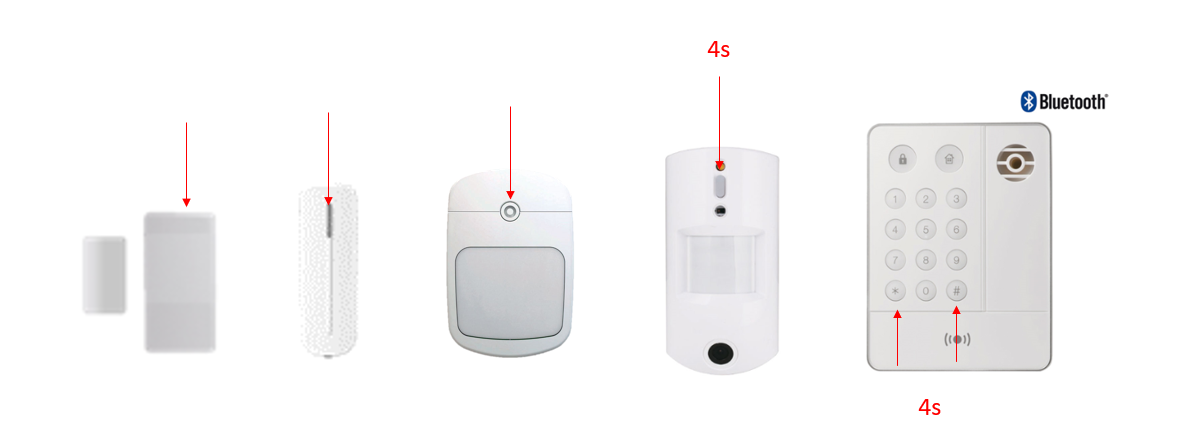

Wichtig! Bei PIRCAMS und Tastaturen muss die Taste 3 bis 4 Sekunden lang gedrückt werden. Bei allen anderen Geräten genügt ein kurzer Tastendruck, um sie hinzuzufügen.

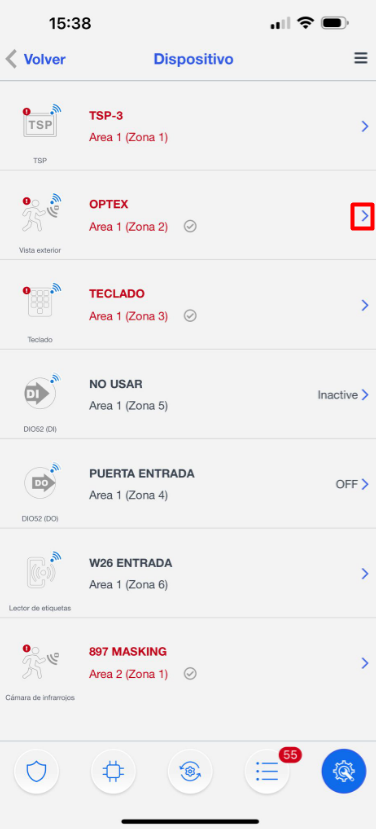

Nach dem Hinzufügen sind die RF-Geräte einsatzbereit und können im selben Bereich verwaltet werden. Hier ein Beispiel für die Konfiguration der Sensor-Attribute:
3.2 Zonenkonfiguration
Um die Zonen korrekt zu konfigurieren, ist es wichtig, mit den verfügbaren Attributen und deren Auswirkung auf das Verhalten des Alarmsystems vertraut zu sein.

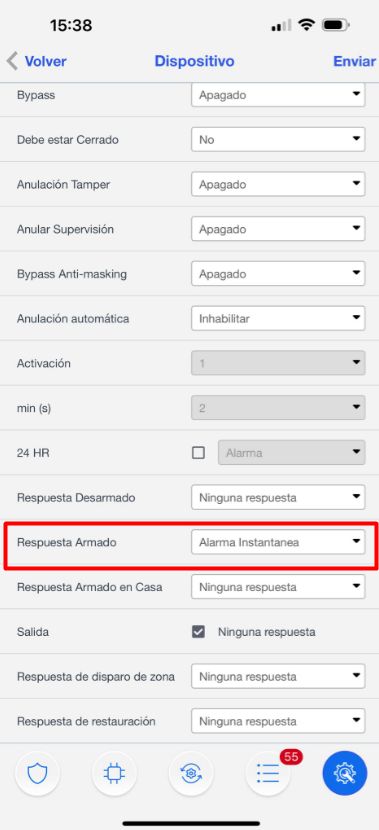

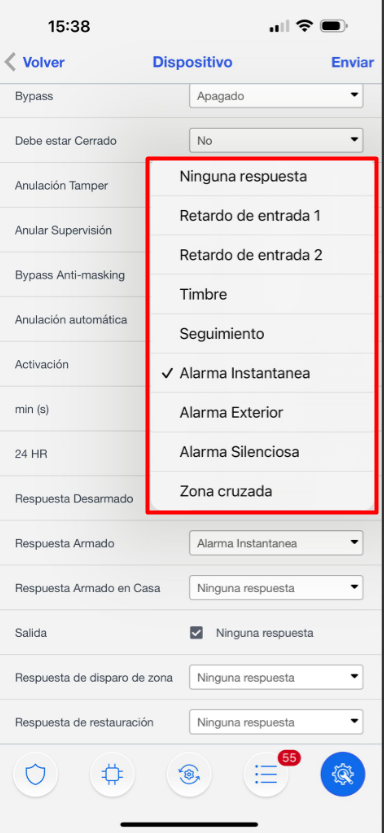

Beispiel: Interior ist eine sofort auslösende Zone (instant zone) und Entry ist eine verzögerte Zone (delayed zone); wir können diese Attribute im Bereich Response on arming zuweisen, was bedeutet "Wenn das System scharf geschaltet wird."
4. Panel-Konfiguration und Meldung an die ARC (Alarm Receiving Central Station)
4.1 Sicherheitskonfiguration
In diesem Abschnitt wird erläutert, wie Sie die Sirenendauer bei einem Alarm anpassen und die Ein- und Ausgangsverzögerungen einstellen. Zur einfacheren Identifizierung und Anpassung sind kritische Optionen in **Farbe **Rot hervorgehoben.

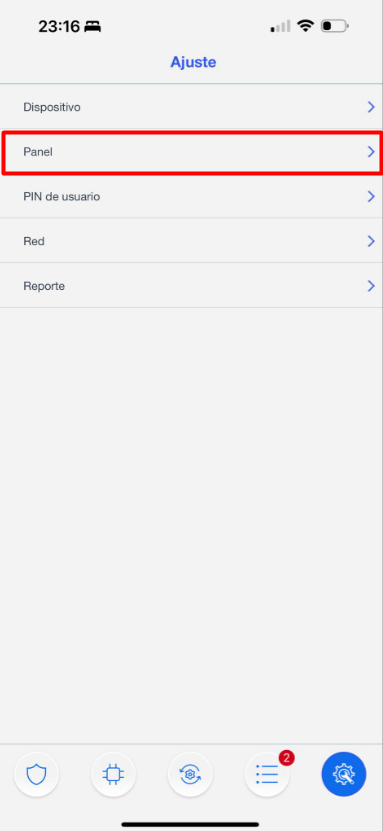

Ajustes -> Panel

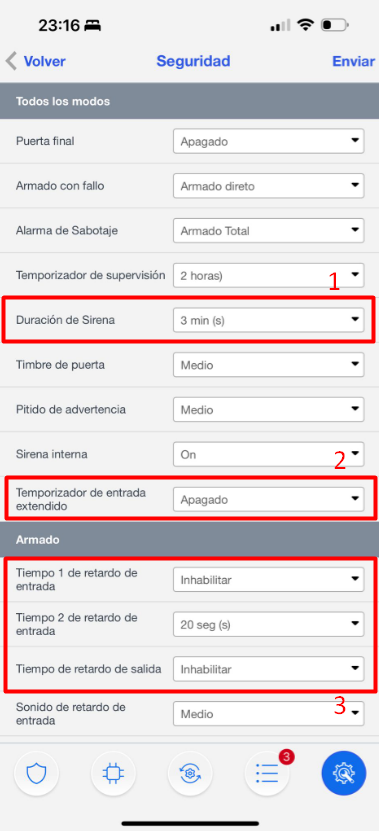

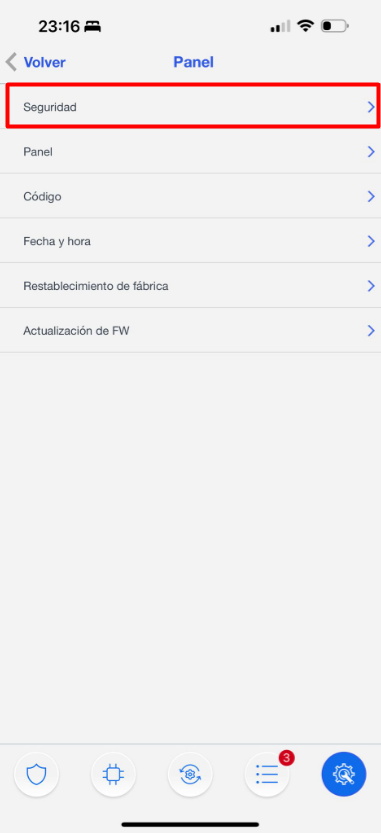

Ajustes -> Panel -> Seguridad
Die Sirenendauer im Alarmfall
Das Aktivieren dieser Option verzögert die Alarmmeldung um 30 Sekunden. (Empfohlen, dies auf OFF zu belassen)
Einstellen der Eingangs- und Ausgangsverzögerungen
4.2 Panel-Konfiguration
Settings -> Panel

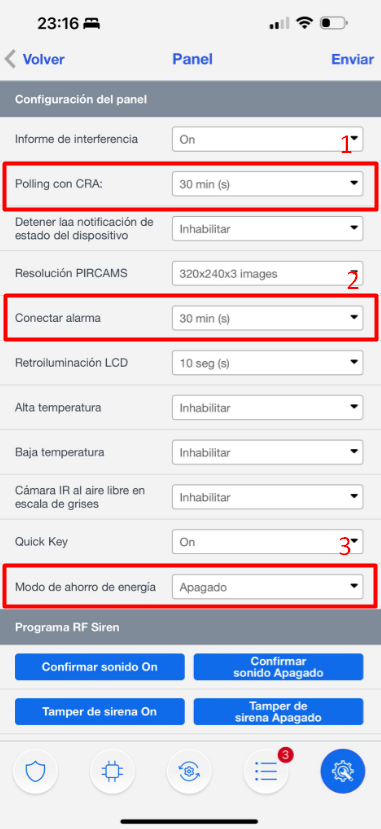

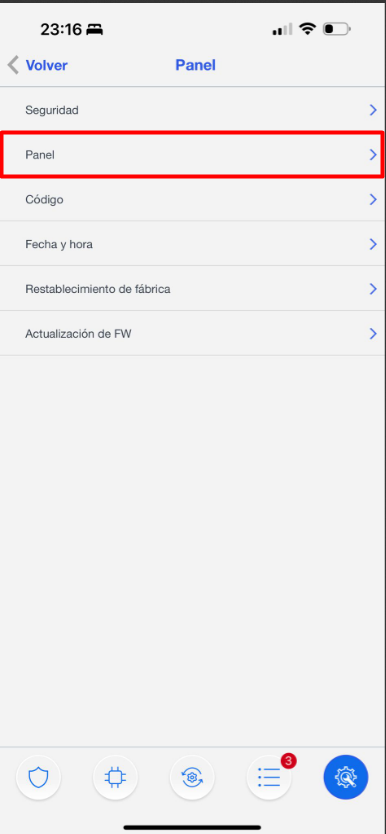

Settings-> Panel -> Panel
Polling –> Testzeit zur ARC

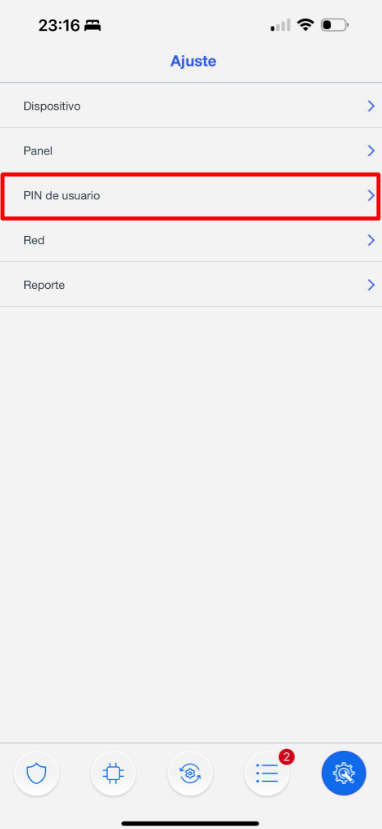

4.3 Konfiguration der Benutzercodes
Inslogging -> Settings

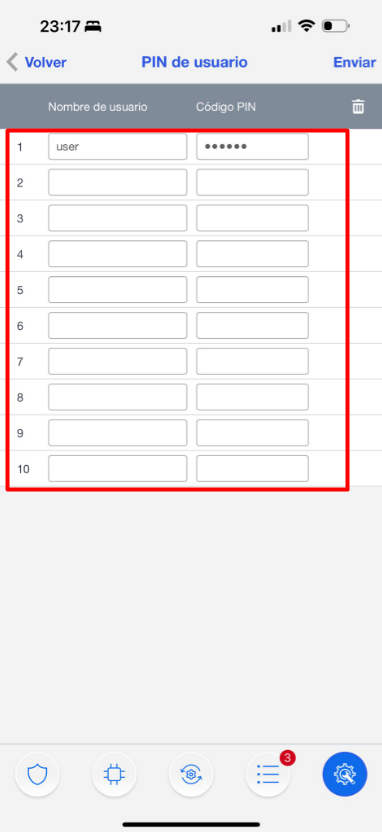

Settings -> User PIN
Fügen Sie für jeden Benutzer den Namen und den Code hinzu. Dieser Code ermöglicht es dem Benutzer, den Modus über die APP oder die Tastaturen zu wechseln. Weitere Informationen finden Sie im Benutzerhandbuch.
4.4 Aktualisieren der Alarmzentrale
Es ist entscheidend, die Alarmzentrale auf dem neuesten Stand zu halten, um eine optimale Systemleistung und Sicherheit zu gewährleisten. Updates können wesentliche Verbesserungen, Fehlerbehebungen und Sicherheitspatches enthalten, die vor bekannten Schwachstellen schützen.
Ajustes -> Panel

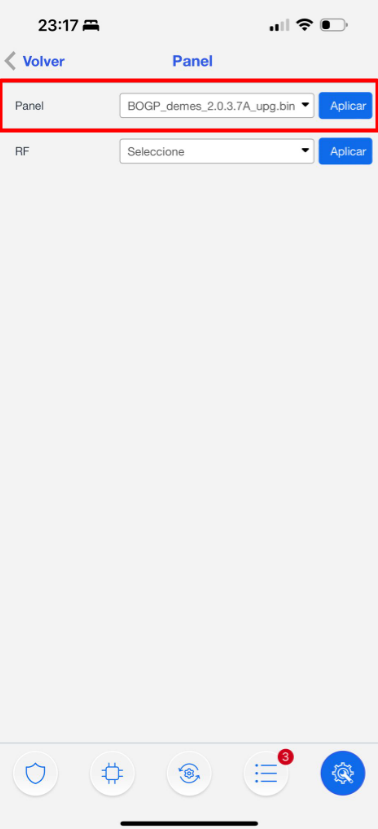

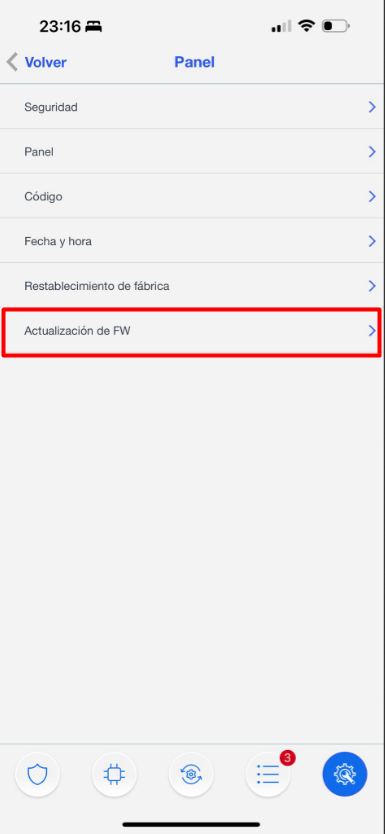

Panel -> Actualización de FW
Wählen Sie aus der Liste die Firmware mit der höchsten Version aus (höchste Zahl und höchster Buchstabe).
HINWEIS: Bei der Alarmzentrale kann das Update über 2G oder bei schlechter Netzabdeckung bis zu 8 Minuten dauern.
Wenn die Alarmzentrale über 4G/LTE mit guter Netzabdeckung kommuniziert, kann das Update 3-5 Minuten dauern
Sobald sich die Alarmzentrale im Update-Modus befindet, darf sie unter keinen Umständen ausgeschaltet oder getrennt werden. Die Alarmzentrale startet automatisch neu.
DAS AUSSCHALTEN DER ALARMZENTRALE WÄHREND EINES UPDATES KANN DAZU FÜHREN, DASS SIE VOLLSTÄNDIG UNBRAUCHBAR WIRD.
4.5 Konfiguration der Meldung an die ARC (Alarm Receiving Center)

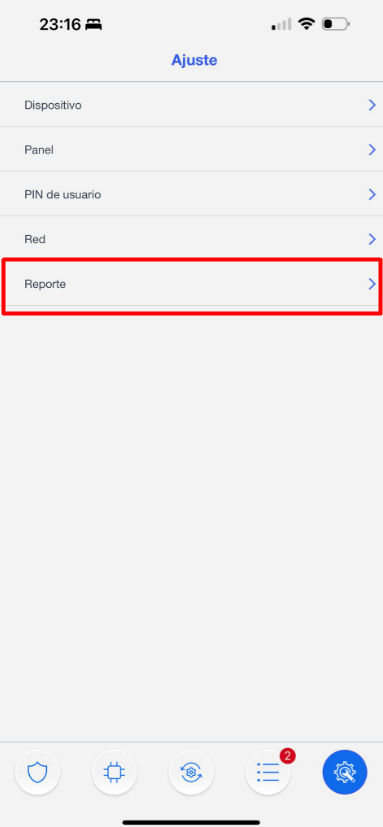

Reporte Eventos

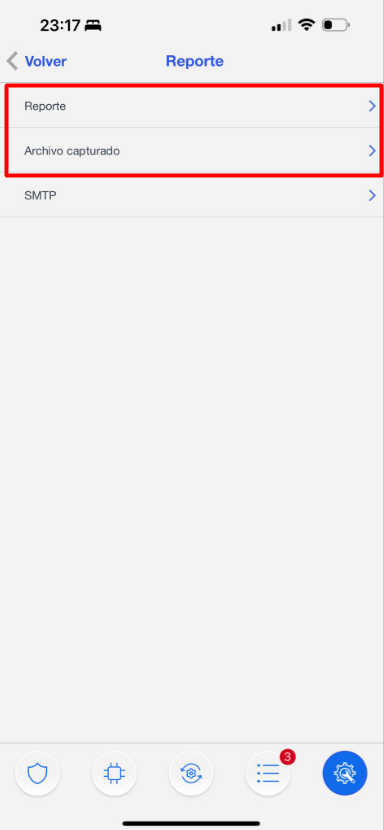

Settings -> Report
Im Bereich Report finden Sie die Konfiguration der Meldungen für Ereignisse und erfasste Dateien für PIRCAMS-Fotos.

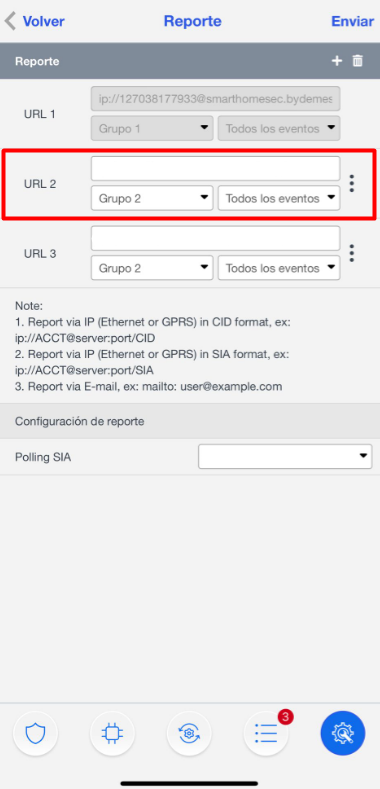

In diesem Abschnitt konfigurieren wir die Report-URL unserer ARC, und sehr wichtig die GROUP 2 oder höher, da Gruppe 1 für die APP verwendet wird. ANHANG 2 für Beispiele
ANHANG 2
Beispiele der Meldung von EVENTS in verschiedenen Protokollen:
🔥 MANITOU (am häufigsten verwendet in Spanien): ip://ACCT@IP:PORT/MAN
SIA: ip://ACCT@IP:PORT/SIA2
CID: ip://ACCT@IP:PORT/CID
Fotomeldung.
Settings -> Report
Im Bereich Report finden Sie die Konfiguration der Meldungen für Ereignisse und erfasste Dateien für PIRCAMS-Fotos.

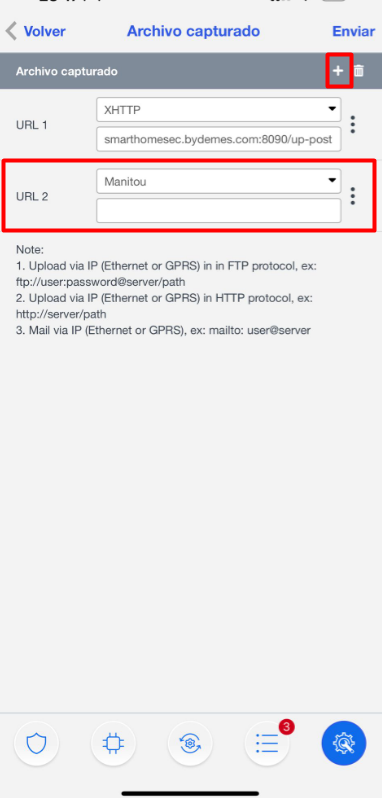

In diesem Abschnitt konfigurieren wir die Report-URL unserer CRA für den Versand von Fotos. ANHANG 3 für Beispiele
Beispiele der Meldung von PHOTOS in verschiedenen Protokollen:
🔥 MANITOU: ACCT@IP:PORT
Fotobericht für SENTINEL-Software

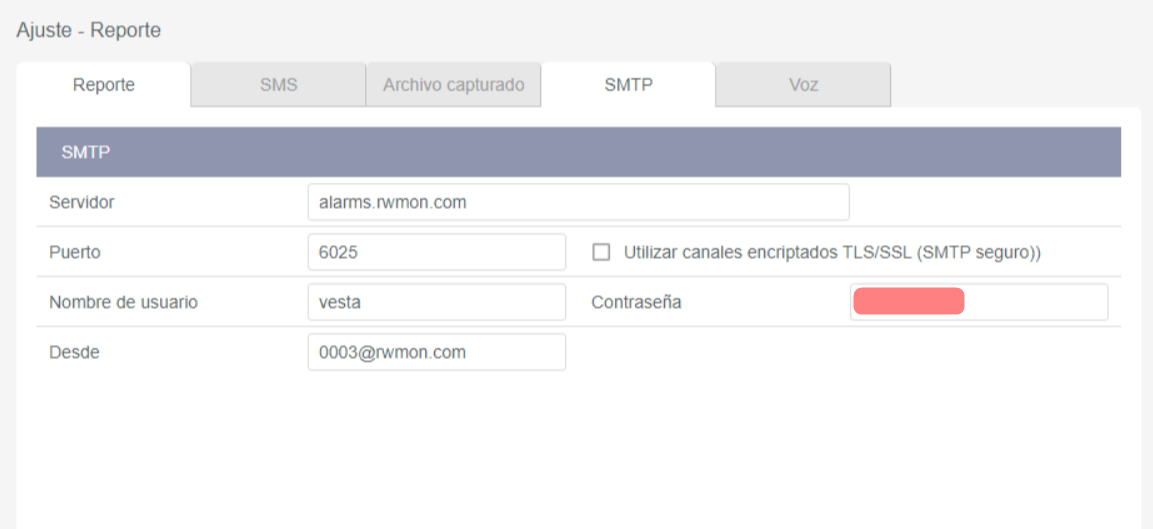

Schritt 1: Programmieren Sie die SMTP-Informationen unter Einstellungen -> Bericht

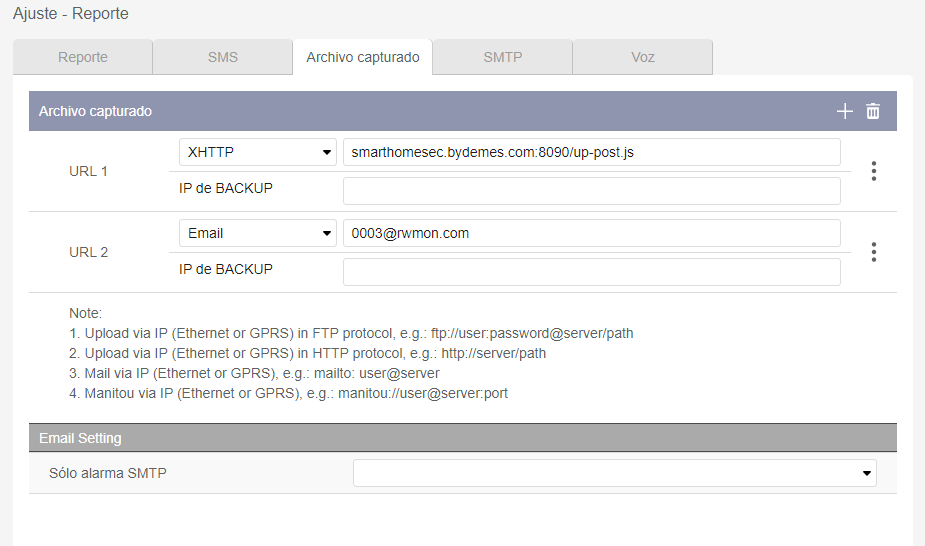

Schritt 2: Programmieren Sie die von der Notrufleitstelle bereitgestellte E-Mail-Adresse unter "Erfasste Dateien"
WICHTIG: Wenn Sie IP-Kameras verwenden, die mit VESTA integriert sind, müssen Sie die Kameraauflösung für einen ordnungsgemäßen Betrieb auf 2MP oder niedriger reduzieren.
VOLLSTÄNDIGE INSTALLATIONSANLEITUNGEN
Quelle und englisches Original: VESTA Guide – VESTA-112N-SF1. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
