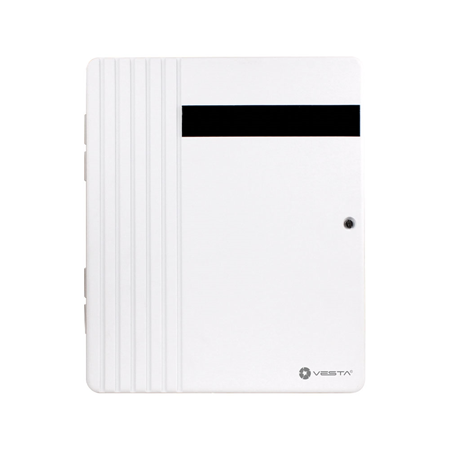

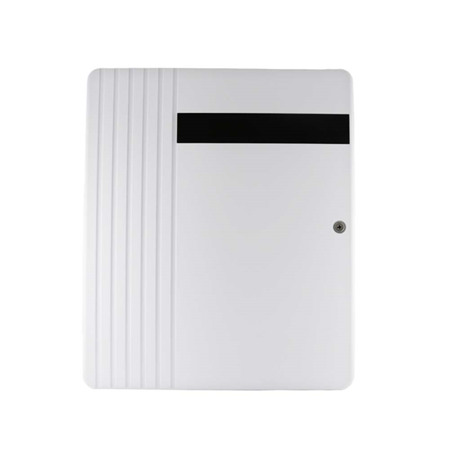

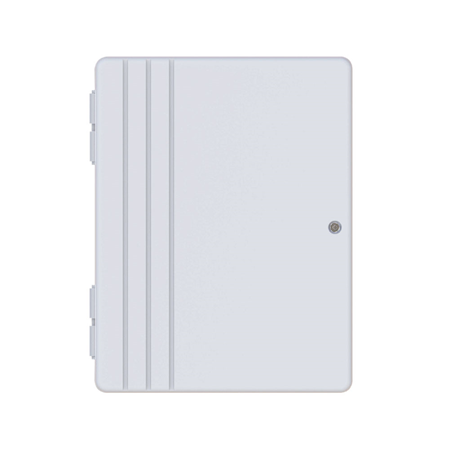

2G+IP Hybrid-Alarmsystem VESTA
Willkommen in der VESTA Wissensdatenbank für Wireless- und Hybrid-Alarmzentralen. Hier finden Sie alle wesentlichen Informationen zur Installation, Konfiguration und Wartung von VESTA-Alarmzentralen, die über Funkkommunikation und Hybridsysteme arbeiten.
Diese Anleitung richtet sich an Techniker, Integratoren und fortgeschrittene Anwender, die ein detailliertes Verständnis dieser Alarmzentralen benötigen. Sie enthält Schritt-für-Schritt-Anleitungen, Tipps zur Fehlerbehebung, Informationen zur Gerätekompatibilität sowie bewährte Verfahren zur Optimierung der Systemleistung.
KURZANLEITUNG
1. Registrierung der Alarmzentrale als Installateur und Benutzer
1.1 Installateur-Registrierung

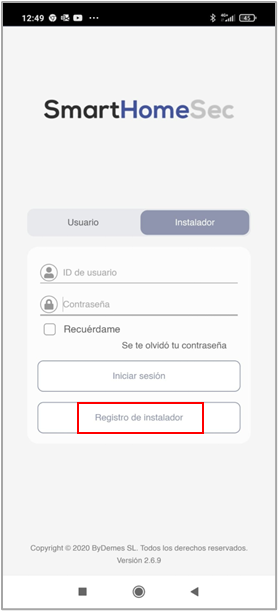

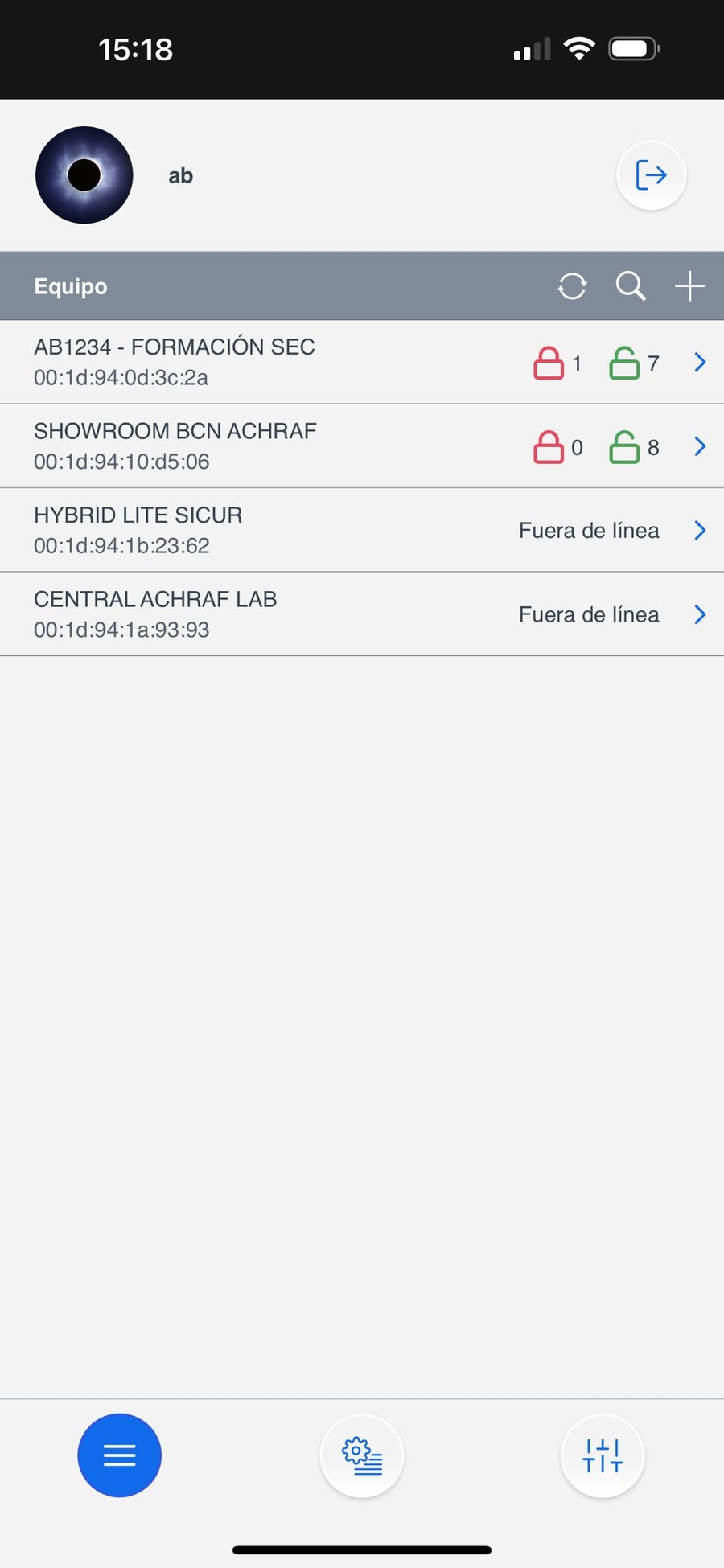

Schritt 1: Melden Sie sich als Installateur in der SmartHomeSec APP an

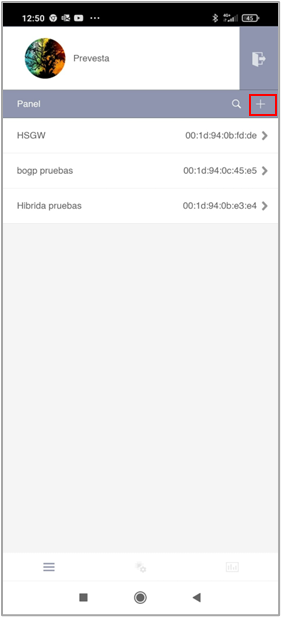

Schritt 2: Wählen Sie die Schaltfläche +
(Alarmzentrale hinzufügen)

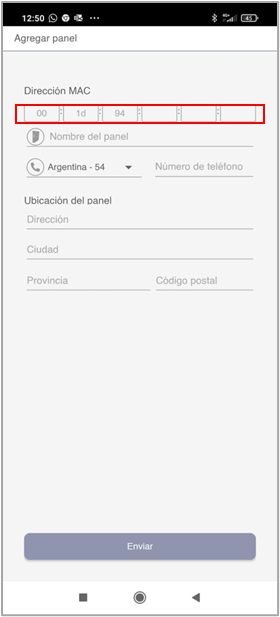

Schritt 3: Geben Sie die MAC-Adresse der Alarmzentrale ein, die auf einem Etikett der Zentrale zu finden ist
Sobald die Alarmzentrale als Installateur registriert ist, ist sie bereit ✨ für die Konfiguration.
Die Alarmzentrale muss eingeschaltet und mit dem Internet verbunden sein. Nach dem Einschalten haben wir 15 Minuten Zeit, um die Zentrale zu registrieren.
Die MAC-Adresse der Zentrale befindet sich stets physisch an einer Seite der Zentrale. Im Feld NAME sollten wir den Teilnehmer oder eine beliebige Kennung der Zentrale angeben.
2. Registrierung des Benutzerkontos
Das Benutzerkonto dient zur Steuerung des Systems und ist für den Endbenutzer vorgesehen. Über die SmartHomeSec APP ermöglicht dieses Konto das Scharf- und Unscharfschalten sowie die Durchführung aller Vorgänge. Es gibt zwei Arten von Benutzerkonten: Master und Slave.
Das erste Konto, das wir registrieren, ist das Master-Konto. Der Hauptunterschied zwischen Master- und Slave-Konto besteht darin, dass das Master-Konto das Anlegen neuer Benutzer ermöglicht, während das Slave-Konto keine neuen Konten erstellen kann.
Schritt 1: Greifen Sie als Installateur auf die Alarmzentrale zu, der Standardcode lautet [7982]

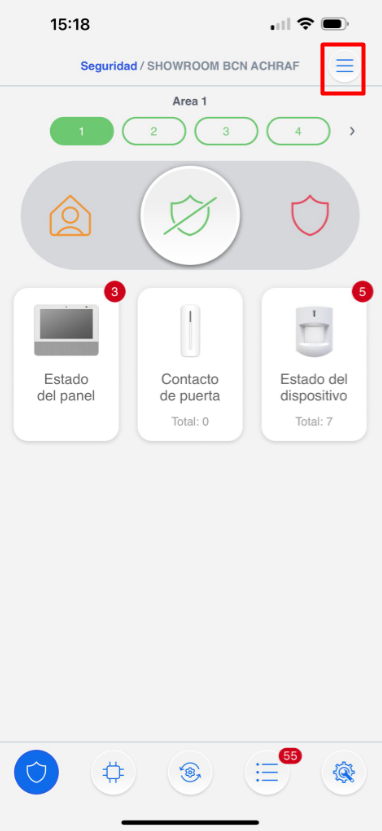

Schritt 2: Wählen Sie den Menüabschnitt Hauptsystem

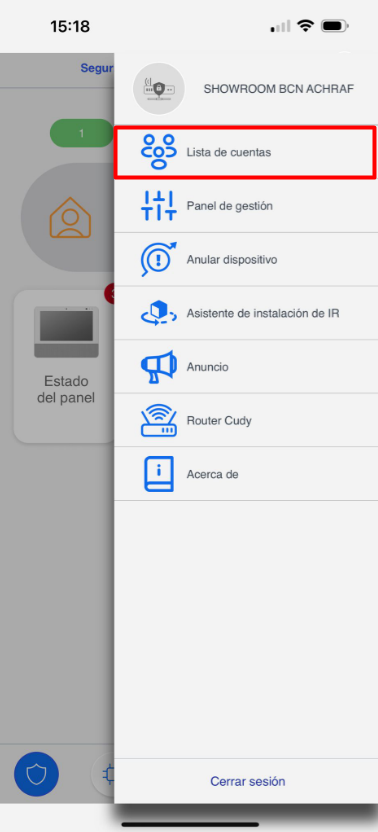

Schritt 3: Wählen Sie Kontenliste

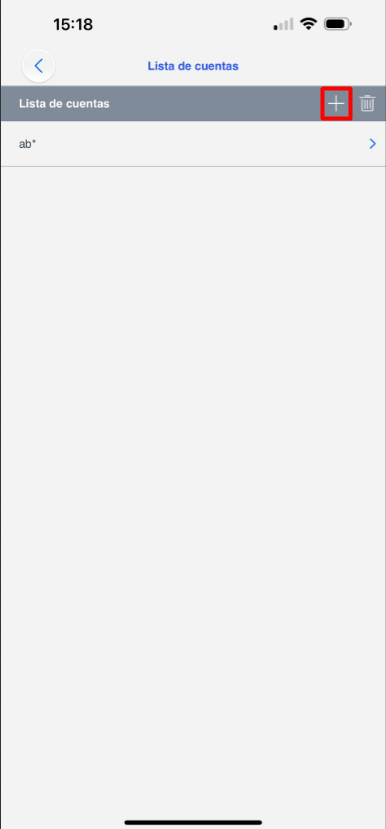

Schritt 4: Wählen Sie Hinzufügen

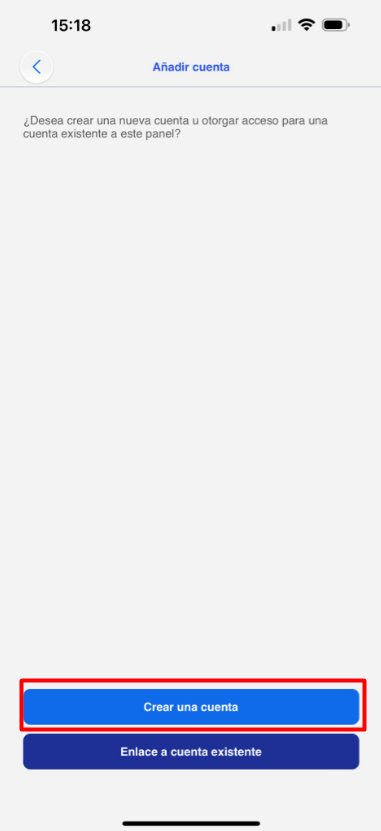

Schritt 5: Falls es sich um einen neuen Benutzer handelt: Wählen Sie Konto erstellen

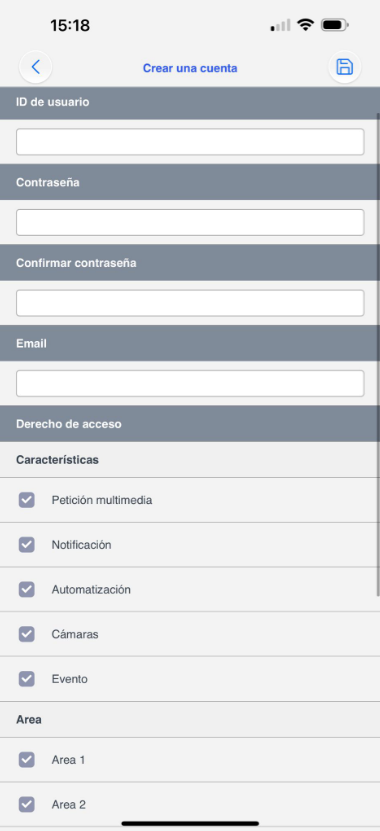

Schritt 6: Füllen Sie die Benutzerdaten für den APP-Zugriff aus
Benutzerregistrierung abgeschlossen! Informationen zur Bedienung mit der Benutzer-APP finden Sie im SmartHomeSec-Benutzerhandbuch.
3. Geräte hinzufügen und konfigurieren
Um VESTA-Funkgeräte hinzuzufügen und zu konfigurieren, gehen Sie wie folgt vor:
3.1 Geräte hinzufügen

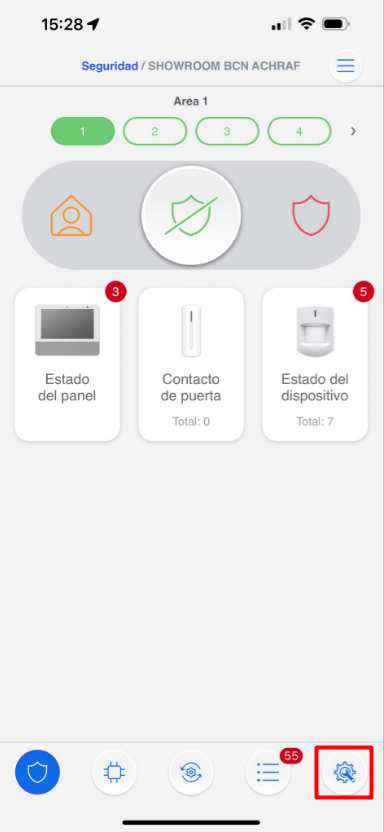

Schritt 1: Rufen Sie die Konfiguration der Alarmzentrale über die Installer-App auf:

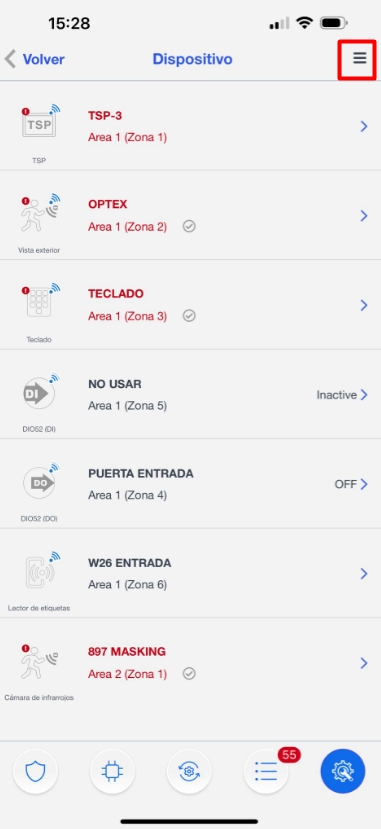

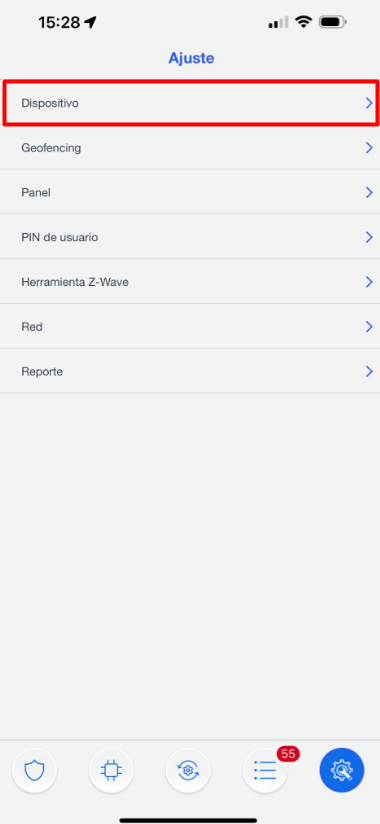

Schritt 2: Wählen Sie im Menü "Devices" aus.

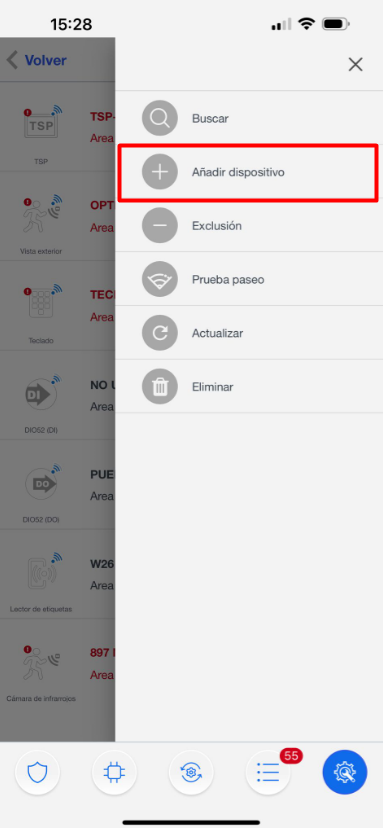

Schritt 3: Klicken Sie im Menü auf "Add device".
Schritt 4: Wählen Sie den gewünschten Gerätetyp aus, z. B. Bewegungsmelder. Halten Sie die Anlerntaste (Pairing-Taste) am Gerät gedrückt, bis die LED blinkt (beachten Sie hierzu die spezifischen Hinweise im Handbuch des jeweiligen Geräts).
Schritt 5: Folgen Sie den Anweisungen auf dem Bildschirm, um den Anlernvorgang abzuschließen. Die Alarmzentrale bestätigt das erfolgreiche Hinzufügen des Geräts.

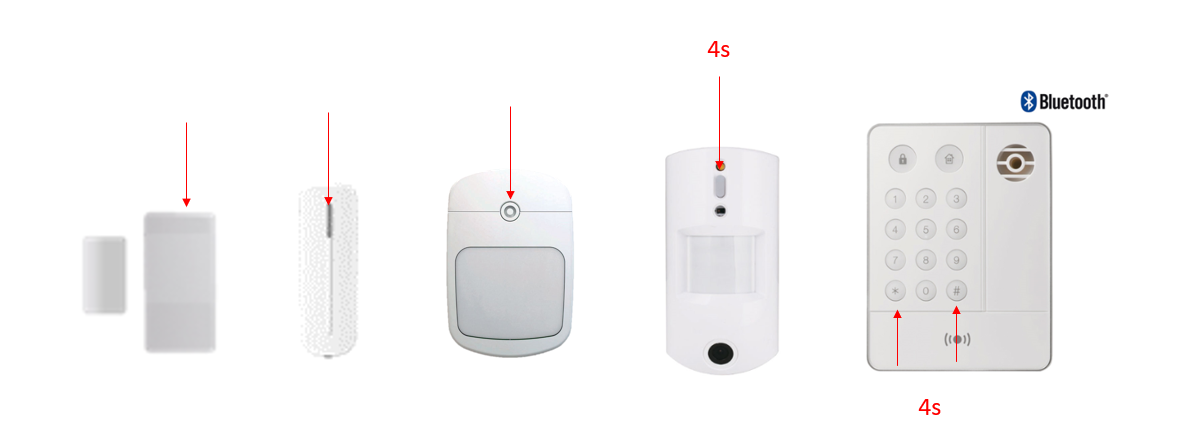

Wichtig! Bei PIRCAMS und Tastaturen muss die Taste 3 bis 4 Sekunden gedrückt werden. Bei allen anderen Geräten genügt ein kurzer Tastendruck, um sie hinzuzufügen.

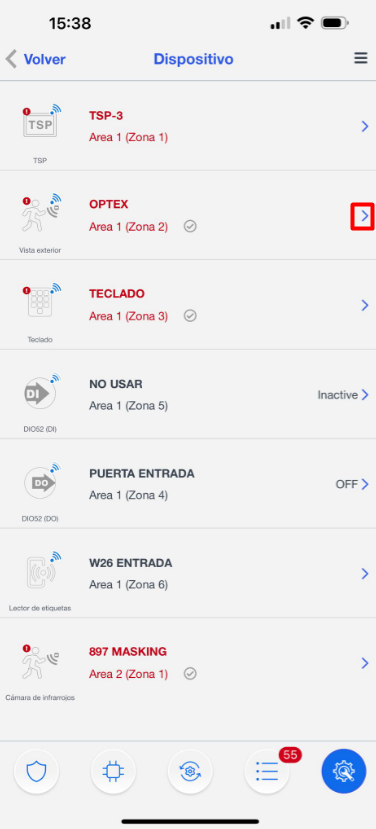

Nach dem Hinzufügen sind die Funkgeräte einsatzbereit und können im selben Bereich verwaltet werden. Hier ein Beispiel für die Konfiguration der Melder-Attribute:
3.2 Zonenkonfiguration
Um die Zonen korrekt zu konfigurieren, ist es wichtig, mit den verfügbaren Attributen und deren Auswirkung auf das Verhalten des Alarmsystems vertraut zu sein.

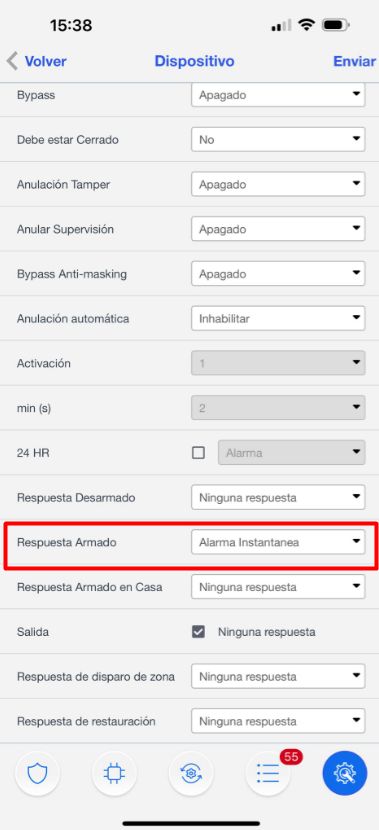

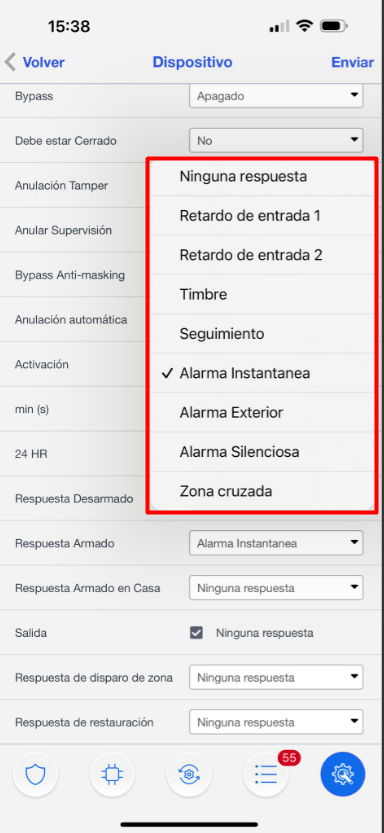

Beispiel: Interior ist eine Sofortzone (instant zone) und Entry eine verzögerte Zone (delayed zone); diese Attribute können wir im Bereich Response on arming zuweisen, was bedeutet "Wenn das System scharf geschaltet wird".
4. Konfiguration der Alarmzentrale und Meldung an die ARC (Alarmempfangszentrale)
4.1 Sicherheitskonfiguration
Dieser Abschnitt beschreibt, wie Sie die Sirenendauer während eines Alarms anpassen und die Ein- und Ausgangsverzögerungen einstellen. Zur einfacheren Erkennung und Anpassung sind kritische Optionen in **Farbe **Rot hervorgehoben.

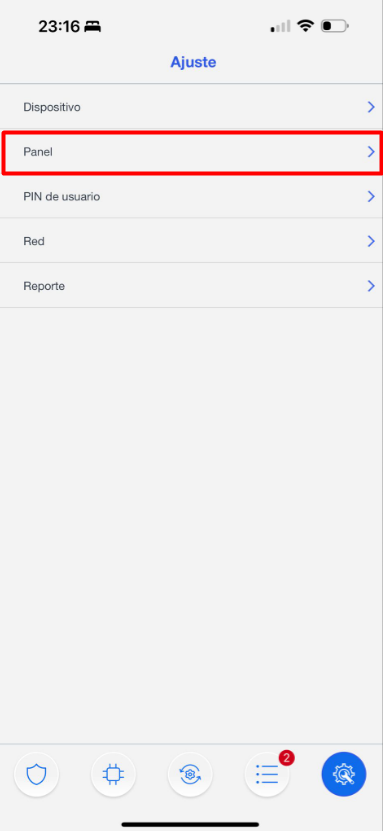

Ajustes -> Panel

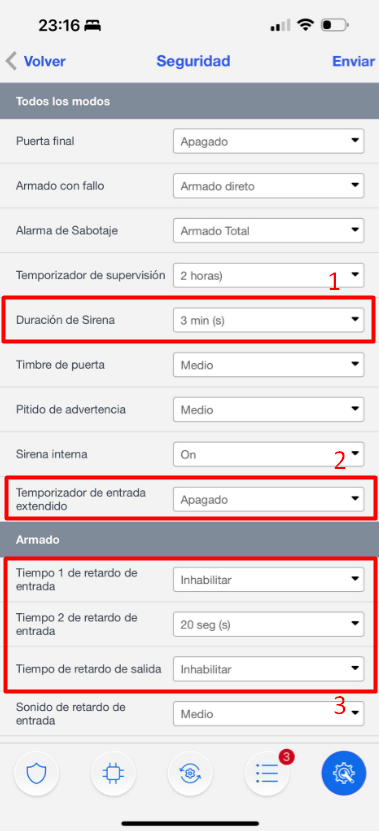

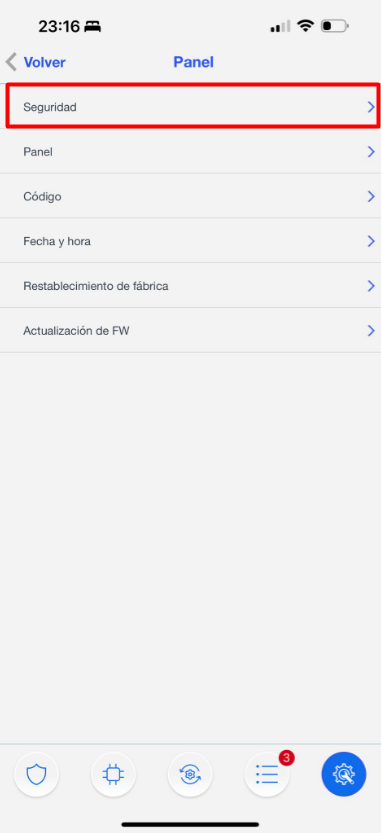

Ajustes -> Panel -> Seguridad
Die Sirenendauer im Alarmfall
Durch Aktivieren dieser Option wird die Alarmmeldung um 30 Sekunden verzögert. (Empfohlen: deaktiviert lassen)
Stellen Sie die Ein- und Ausgangsverzögerungen ein
4.2 Konfiguration der Alarmzentrale
Settings -> Panel

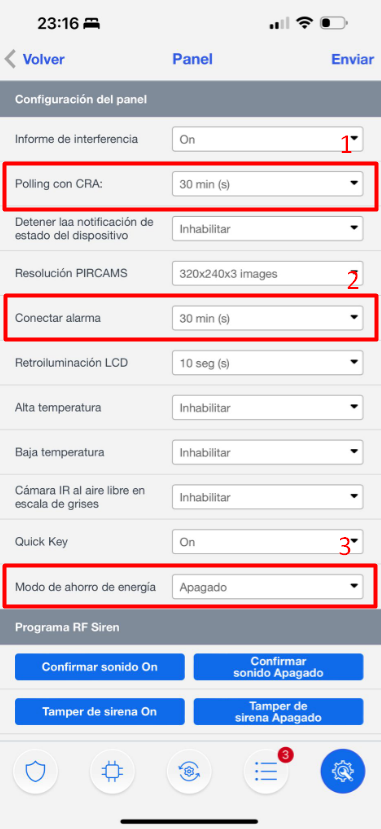

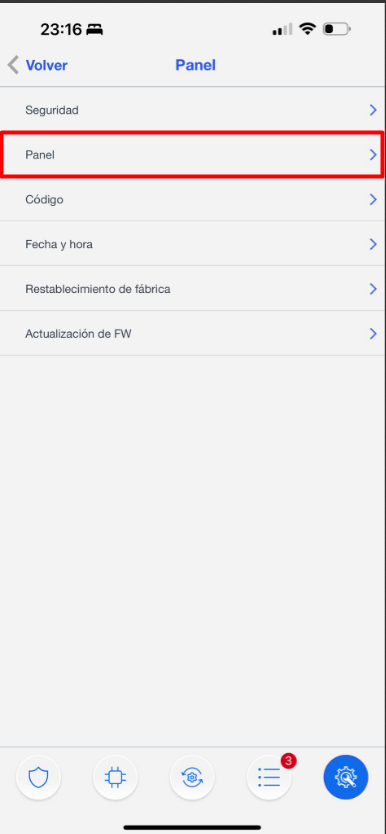

Settings-> Panel -> Panel
Polling –> test time to ARC
4.3 Benutzercodes konfigurieren

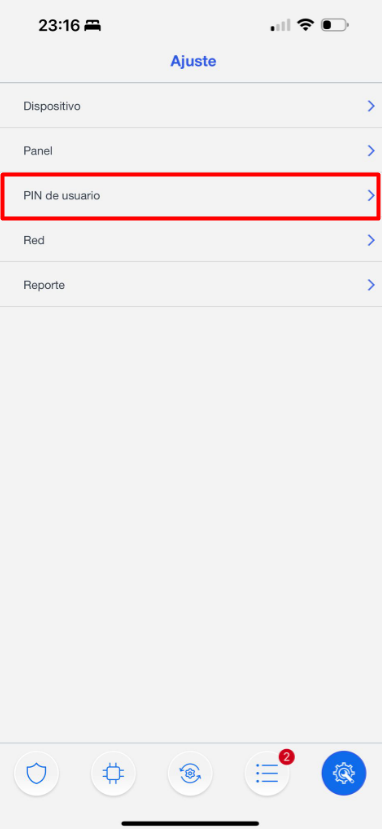

Inslogging -> Settings

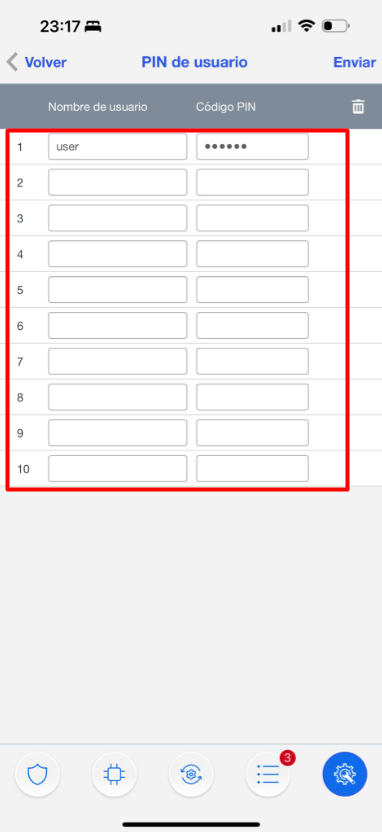

Settings -> User PIN
Fügen Sie für jeden Benutzer den Namen und den Code hinzu. Mit diesem Code kann der Benutzer über die APP oder die Tastaturen zwischen den Modi wechseln. Weitere Informationen finden Sie im Benutzerhandbuch.
4.4 Aktualisierung der Alarmzentrale
Es ist von entscheidender Bedeutung, die Alarmzentrale stets auf dem neuesten Stand zu halten, um eine optimale Systemleistung und Sicherheit zu gewährleisten. Updates können wichtige Verbesserungen, Fehlerbehebungen und Sicherheitspatches enthalten, die vor bekannten Schwachstellen schützen.
Ajustes -> Panel

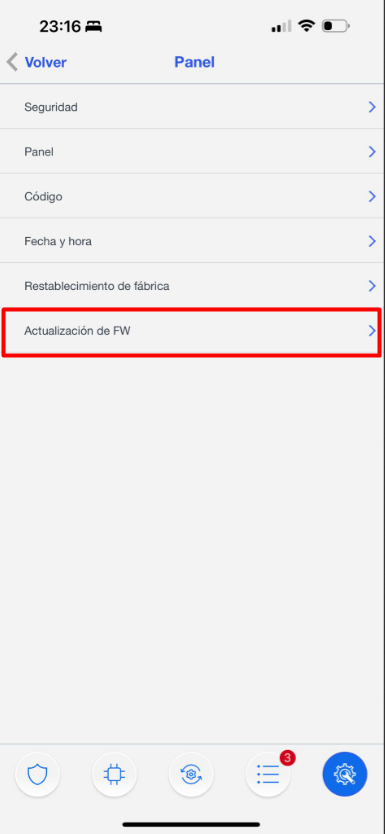

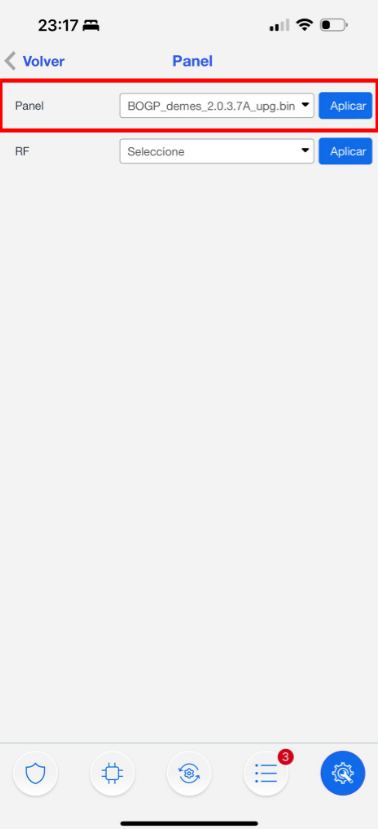

Panel -> Actualización de FW
Wählen Sie aus der Liste die Firmware mit der höchsten Version aus (höchste Nummer und höchster Buchstabe).
HINWEIS: Bei der Alarmzentrale mit 2G oder schlechter Netzabdeckung kann die Aktualisierung bis zu 8 Minuten dauern.
Wenn die Alarmzentrale über 4G/LTE mit guter Netzabdeckung kommuniziert, kann die Aktualisierung 3-5 Minuten dauern
Sobald sich die Alarmzentrale im Aktualisierungsmodus befindet, dürfen Sie diese unter keinen Umständen ausschalten oder trennen. Die Alarmzentrale startet automatisch neu.
DAS AUSSCHALTEN DER ALARMZENTRALE WÄHREND EINER AKTUALISIERUNG KANN DAZU FÜHREN, DASS SIE VOLLSTÄNDIG UNBRAUCHBAR WIRD.
4.5 Konfiguration der Meldung an die ARC (Alarmempfangszentrale)
Reporte Eventos

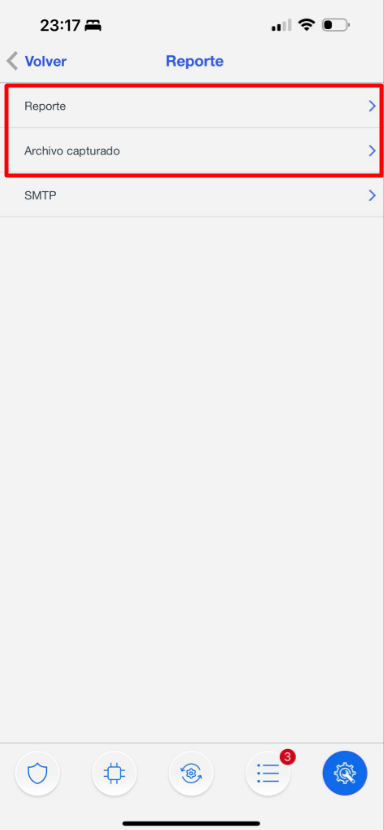

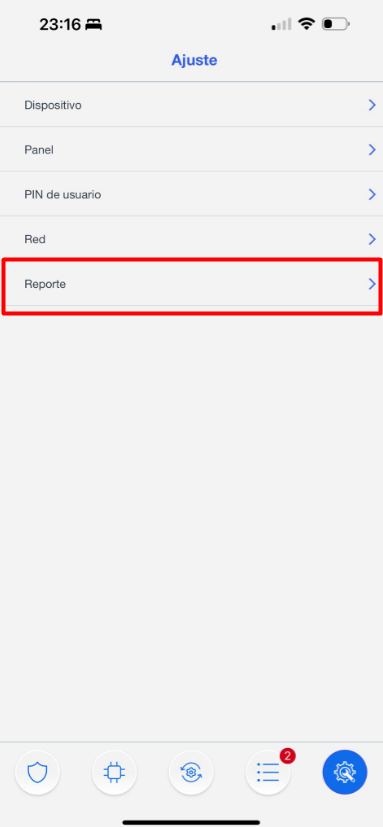

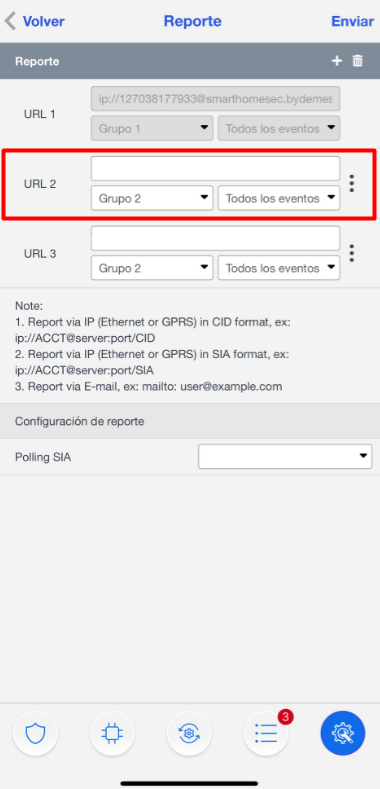

Settings -> Report
Im Bereich Report finden Sie die Konfiguration der Meldungen für Ereignisse und aufgenommene Dateien für PIRCAMS-Fotos.
In diesem Abschnitt konfigurieren wir die Report-URL unserer ARC, und sehr wichtig ist die GROUP 2 oder höher, da Gruppe 1 für die APP verwendet wird. Siehe ANHANG 2 für Beispiele
ANHANG 2
Beispiele für die Meldung von EREIGNISSEN in verschiedenen Protokollen:
🔥 MANITOU (am häufigsten verwendet in Spanien): ip://ACCT@IP:PORT/MAN
SIA: ip://ACCT@IP:PORT/SIA2
CID: ip://ACCT@IP:PORT/CID
Fotobericht.
Settings -> Report
Im Bereich Report finden Sie die Konfiguration der Meldungen für Ereignisse und aufgenommene Dateien für PIRCAMS-Fotos.

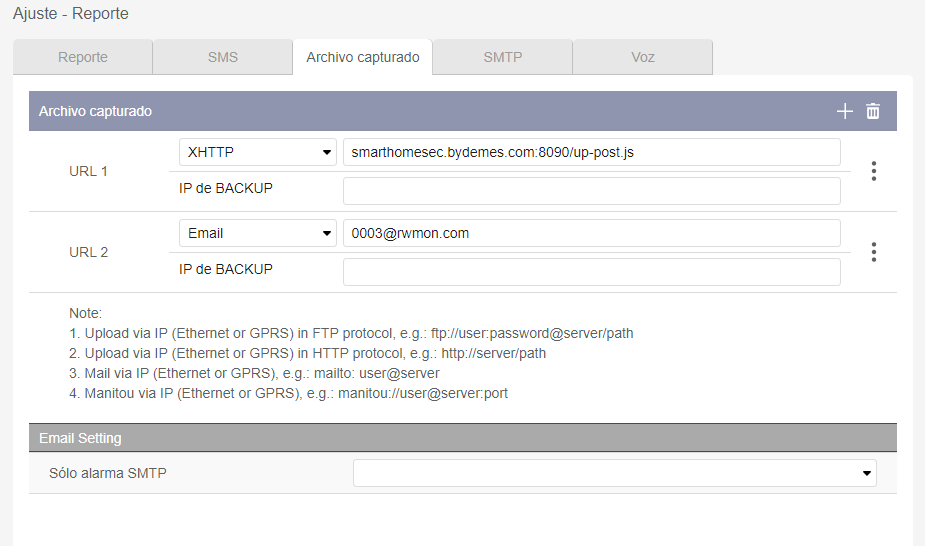

In diesem Abschnitt konfigurieren wir die Report-URL unserer CRA zum Versenden von Fotos. Siehe ANHANG 3 für Beispiele
Beispiele für die Meldung von FOTOS in verschiedenen Protokollen:
🔥 MANITOU:

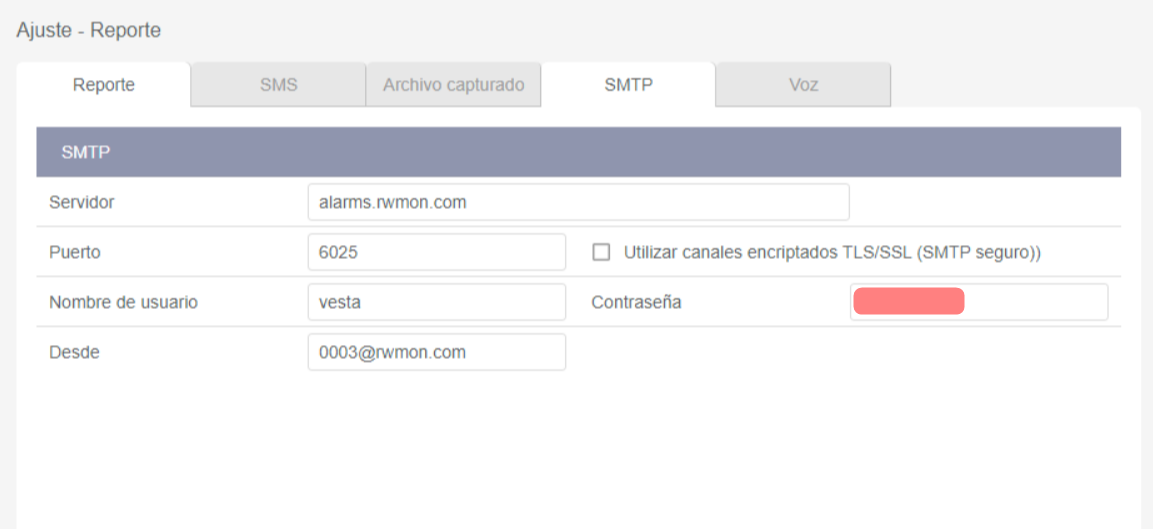

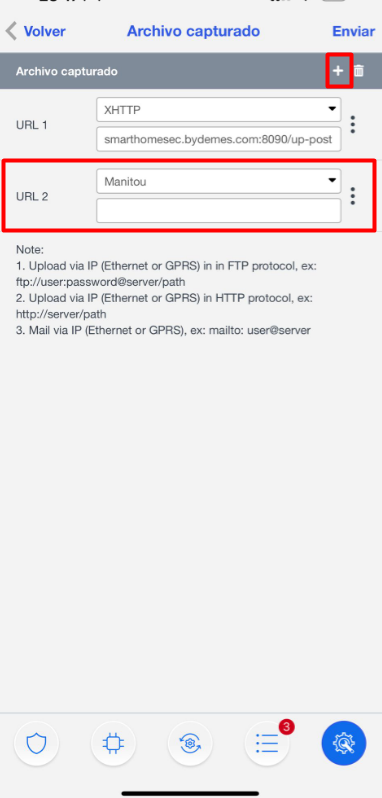

Schritt 1: Programmieren Sie die SMTP-Informationen unter Einstellungen -> Bericht Schritt 2: Programmieren Sie die von der Notruf- und Serviceleitstelle bereitgestellte E-Mail-Adresse unter "Captured files" WICHTIG: Wenn Sie IP-Kameras verwenden, die in VESTA integriert sind, müssen Sie die Kameraauflösung für einen ordnungsgemäßen Betrieb auf 2MP oder weniger reduzieren. Quelle und englisches Original: VESTA Guide – VESTA-111N. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.Fotobericht für SENTINEL-Software
