VESTA 2G+IP Hybrid-Alarmanlage
Willkommen in der VESTA Wissensdatenbank für Funk- und Hybrid-Alarmzentralen. Hier finden Sie alle wesentlichen Informationen zur Installation, Konfiguration und Wartung von VESTA-Alarmzentralen, die per Funkkommunikation und als Hybridsysteme betrieben werden.
Diese Anleitung richtet sich an Techniker, Integratoren und fortgeschrittene Benutzer, die ein detailliertes Verständnis dieser Alarmzentralen benötigen. Sie enthält Schritt-für-Schritt-Anleitungen, Tipps zur Fehlerbehebung, Geräte-Kompatibilität und bewährte Verfahren zur Optimierung der Systemleistung.
KURZANLEITUNG
1. Registrierung der Alarmzentrale als Installateur und Benutzer
1.1 Installateur-Registrierung

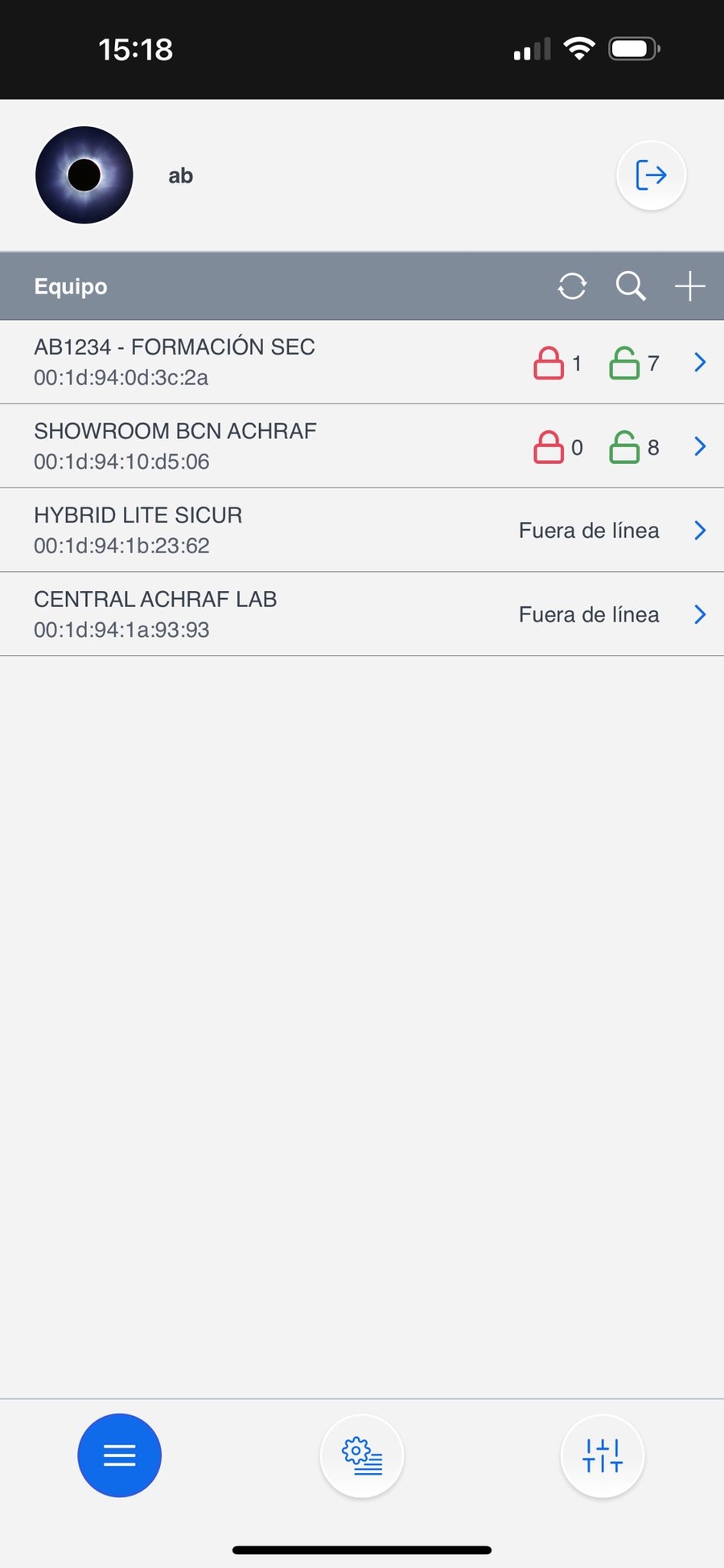

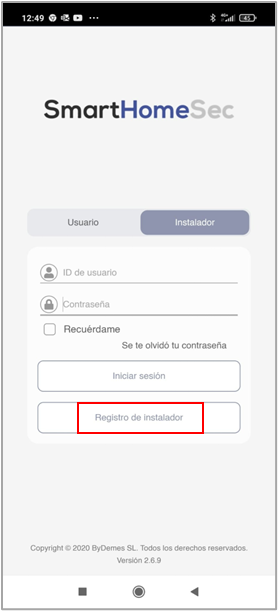

Schritt 1: Melden Sie sich als Installateur in der SmartHomeSec APP an

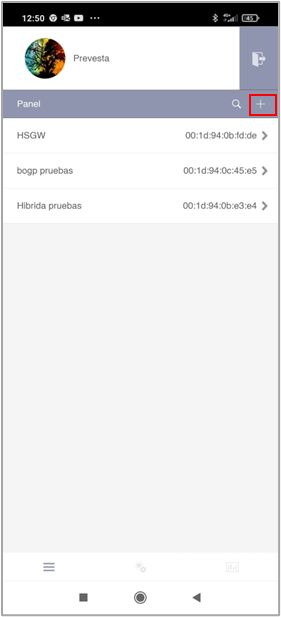

Schritt 2: Wählen Sie die Schaltfläche +
(Alarmzentrale hinzufügen)

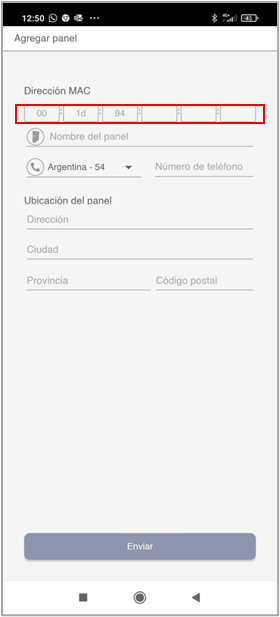

Schritt 3: Geben Sie die MAC-Adresse der Alarmzentrale ein, die auf einem Etikett der Alarmzentrale zu finden ist
Sobald die Alarmzentrale als Installateur registriert ist, ist sie bereit ✨ für die Konfiguration.
Die Alarmzentrale muss eingeschaltet und mit dem Internet verbunden sein. Wir haben 15 Minuten nach dem Einschalten Zeit, um die Alarmzentrale zu registrieren.
Die MAC-Adresse der Alarmzentrale befindet sich immer physisch an einer Seite der Alarmzentrale. Im Feld NAME sollten wir den Teilnehmer oder eine beliebige Kennung der Alarmzentrale eintragen.
2. Registrierung des Benutzerkontos
Das Benutzerkonto dient zur Steuerung des Systems und ist für den Endbenutzer bestimmt. Über die SmartHomeSec APP ermöglicht dieses Konto das Scharf- und Unscharfschalten sowie die Durchführung jeder Operation. Es gibt zwei Arten von Benutzerkonten: Master und Slave.
Das erste Konto, das wir registrieren, ist das Master-Konto. Der Hauptunterschied zwischen Master- und Slave-Konten besteht darin, dass das Master-Konto die Erstellung neuer Benutzer ermöglicht, während das Slave-Konto keine neuen Konten erstellen kann.
Schritt 1: Greifen Sie als Installateur auf die Alarmzentrale zu, der Standardcode ist [7982]

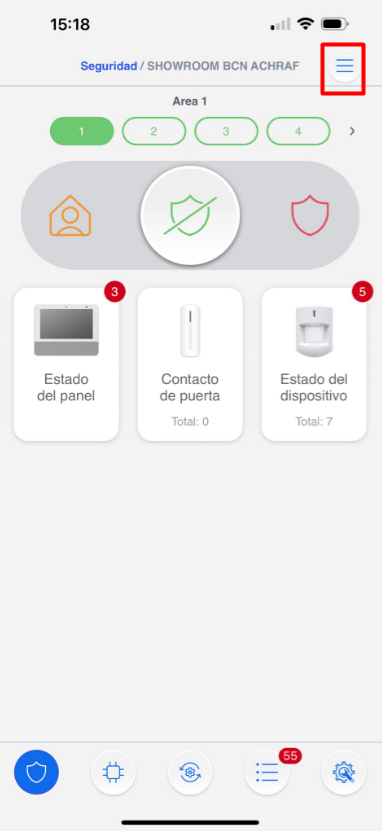

Schritt 2: Wählen Sie den Menüabschnitt Hauptsystem

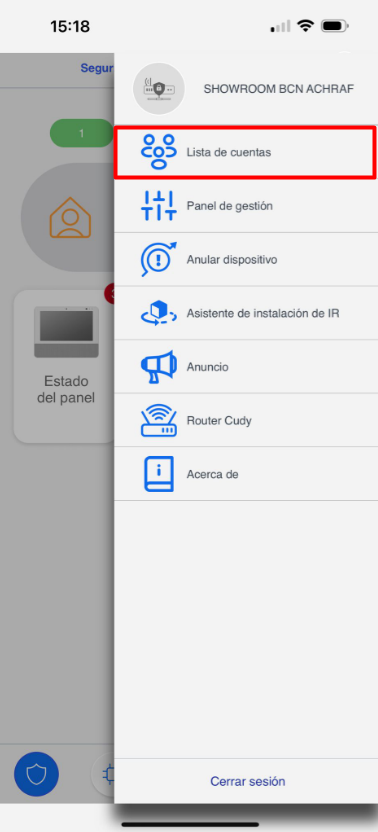

Schritt 3: Wählen Sie Kontoliste

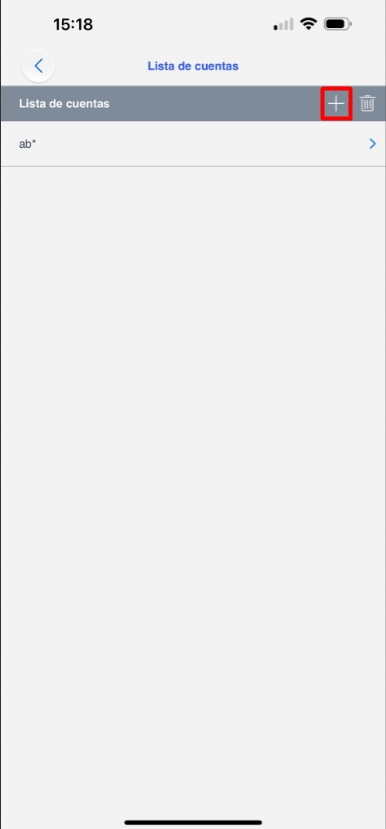

Schritt 4: Wählen Sie Hinzufügen

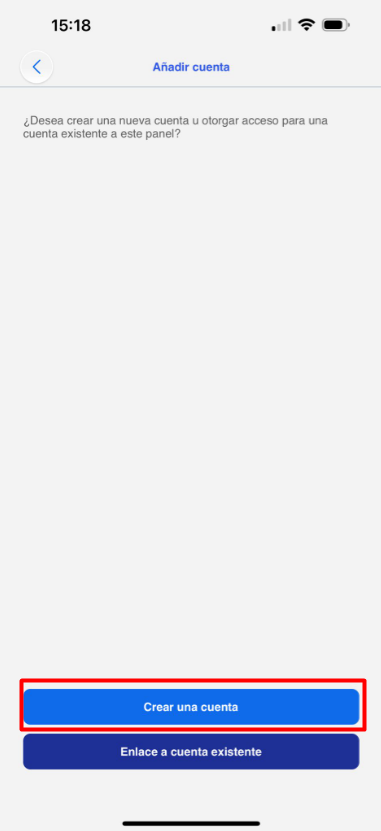

Schritt 5: Wenn es sich um einen neuen Benutzer handelt: Wählen Sie Konto erstellen

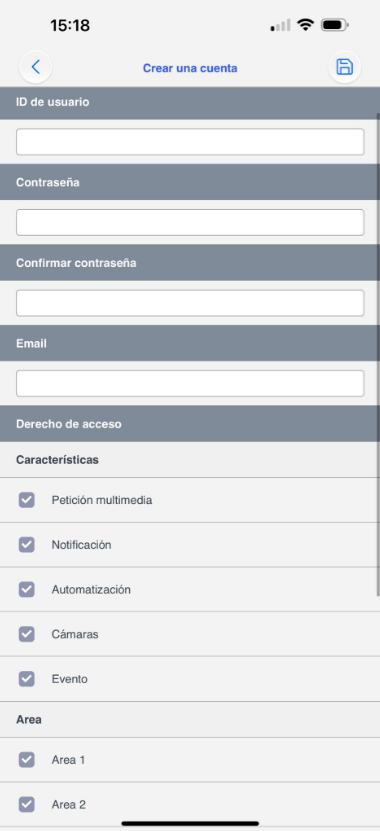

Schritt 6: Füllen Sie die Benutzerdaten für den APP-Zugriff aus
Benutzerregistrierung abgeschlossen! Informationen zur Bedienung mit der Benutzer-APP finden Sie im SmartHomeSec Benutzerhandbuch.
3. Geräte hinzufügen und konfigurieren
Um VESTA RF-Geräte hinzuzufügen und zu konfigurieren, gehen Sie wie folgt vor:
3.1 Geräte hinzufügen

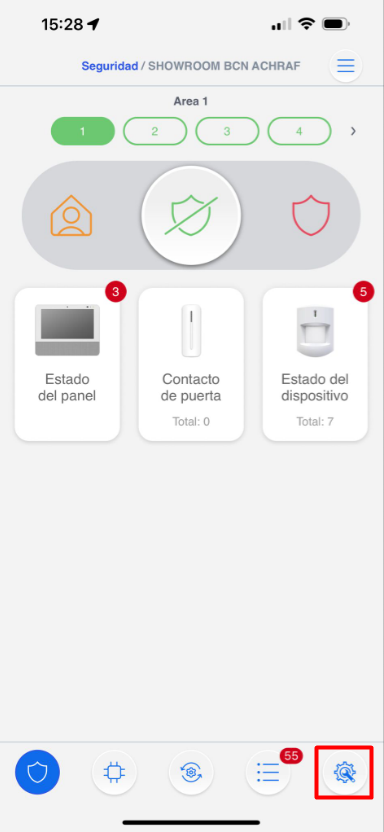

Schritt 1: Rufen Sie die Konfiguration der Alarmzentrale über die Installer-APP auf:

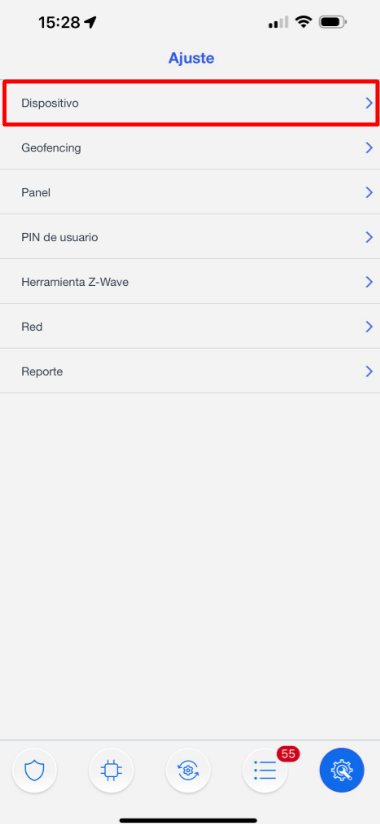

Schritt 2: Wählen Sie im Menü "Devices" aus.

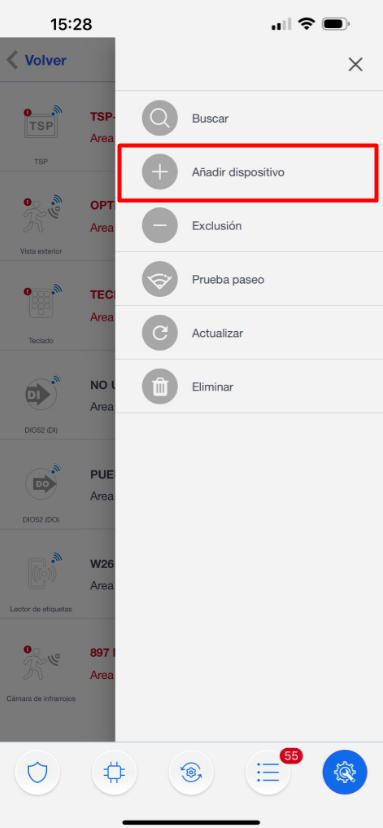

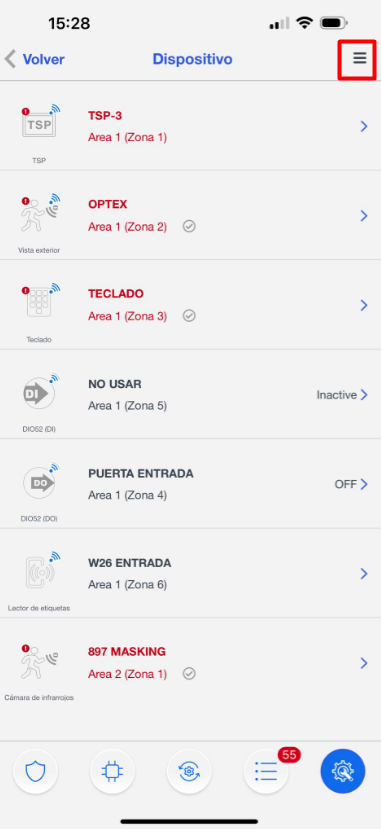

Schritt 3: Klicken Sie im Menü auf "Add device".
Schritt 4: Wählen Sie den Gerätetyp aus, den Sie hinzufügen möchten, z. B. Bewegungsmelder. Halten Sie die Pairing-Taste am Gerät gedrückt, bis die LED blinkt (beachten Sie die spezifischen Hinweise im Handbuch des jeweiligen Geräts).
Schritt 5: Folgen Sie den Anweisungen auf dem Bildschirm, um den Pairing-Vorgang abzuschließen. Die Alarmzentrale bestätigt das erfolgreiche Hinzufügen des Geräts.

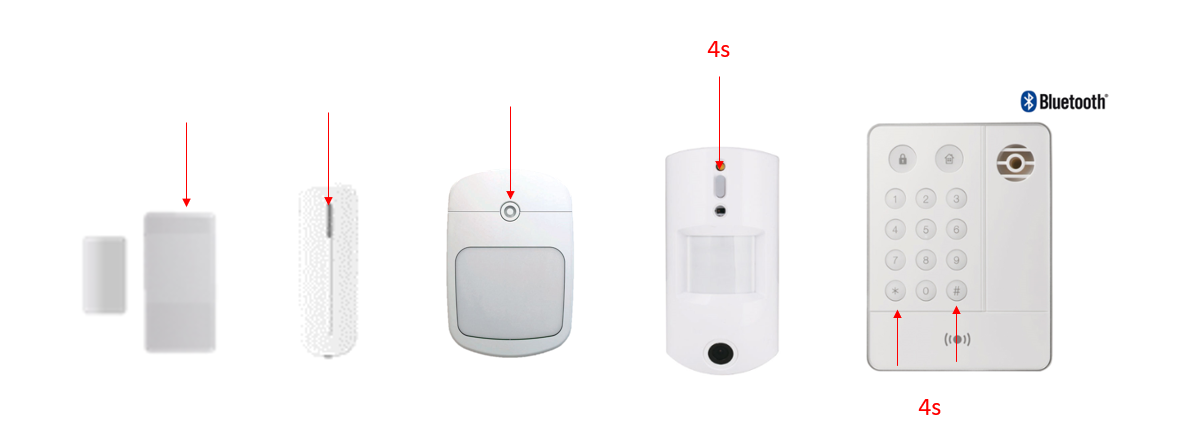

Wichtig! Bei PIRCAMS und Tastaturen: Der Tastendruck muss 3 bis 4 Sekunden betragen. Bei allen anderen Geräten genügt ein kurzer Tastendruck, um sie hinzuzufügen.

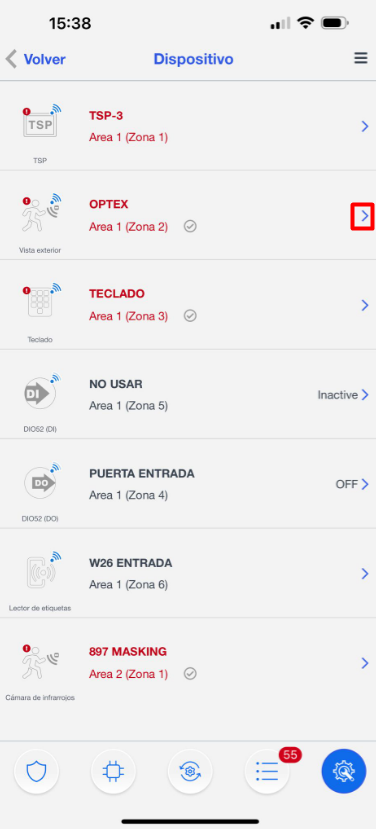

Nach dem Hinzufügen sind die RF-Geräte einsatzbereit und können im selben Bereich verwaltet werden. Hier ein Beispiel für die Konfiguration der Melder-Attribute:
3.2 Zonenkonfiguration
Um die Zonen korrekt zu konfigurieren, ist es wichtig, mit den verfügbaren Attributen und deren Auswirkung auf das Verhalten des Alarmsystems vertraut zu sein.

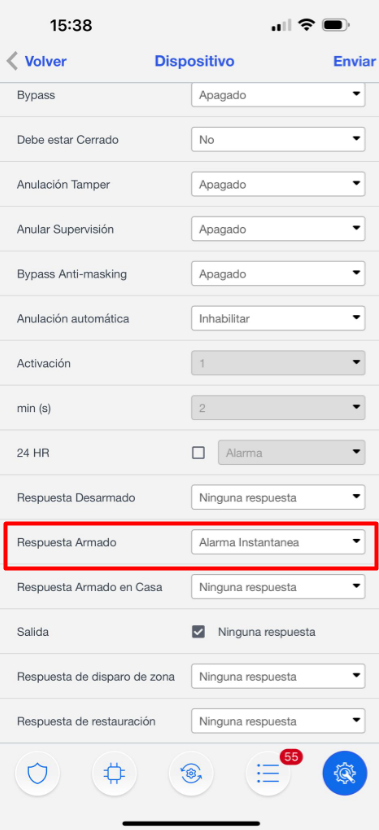

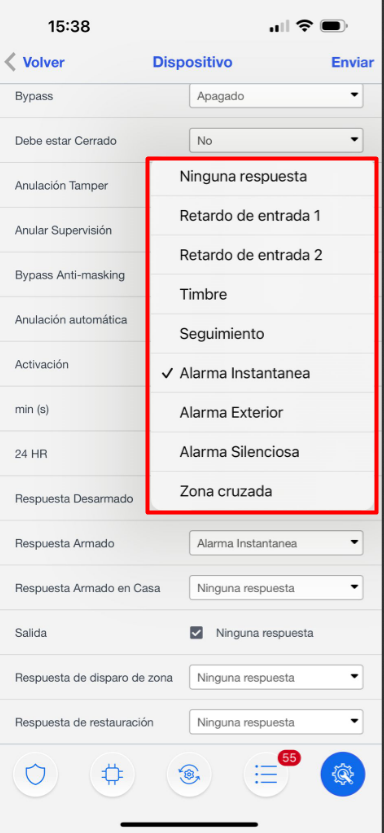

Beispiel: Interior ist eine Sofortzone und Entry eine verzögerte Zone; diese Attribute können wir im Bereich Response on arming zuweisen, was bedeutet: "Wenn das System scharf geschaltet wird."
4. Panel-Konfiguration und Meldung an die ARC (Alarmempfangszentrale)
4.1 Sicherheitskonfiguration

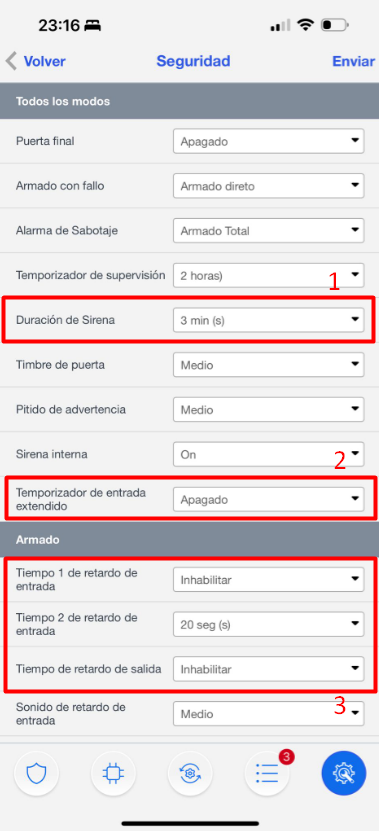

Dieser Abschnitt beschreibt, wie Sie die Sirenendauer im Alarmfall einstellen und die Eingangs- und Ausgangsverzögerungen festlegen. Zur besseren Identifikation und Anpassung sind kritische Optionen in **Farbe **Rot hervorgehoben.

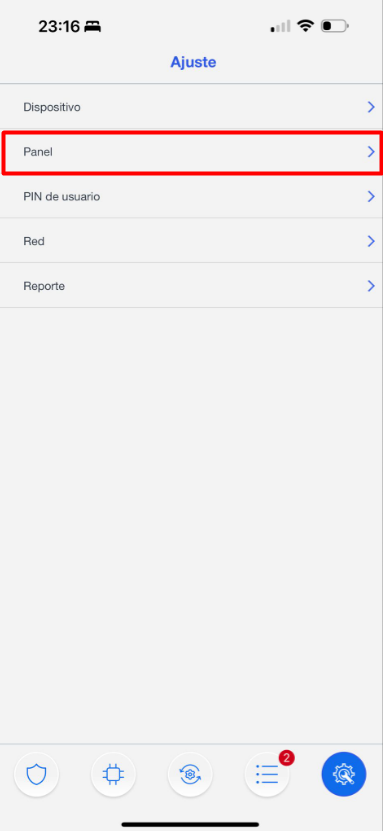

Ajustes -> Panel

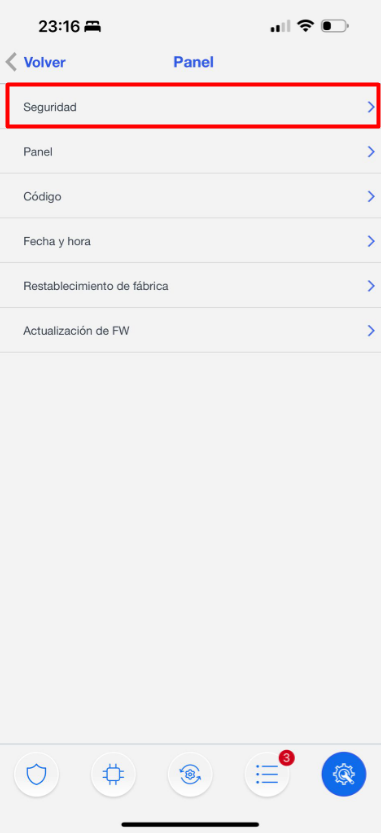

Ajustes -> Panel -> Seguridad
Die Sirenendauer im Alarmfall
Wenn diese Option aktiviert ist, wird die Alarmmeldung um 30 Sekunden verzögert. (Es wird empfohlen, diese Option deaktiviert zu lassen)
Einstellen der Eingangs- und Ausgangsverzögerungen
4.2 Panel-Konfiguration

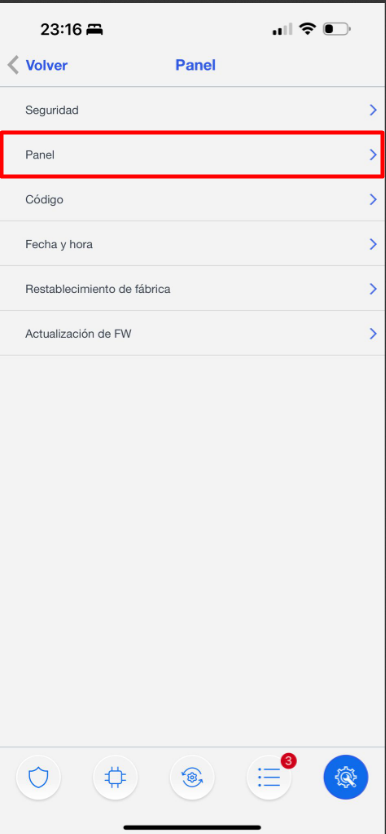

Settings -> Panel

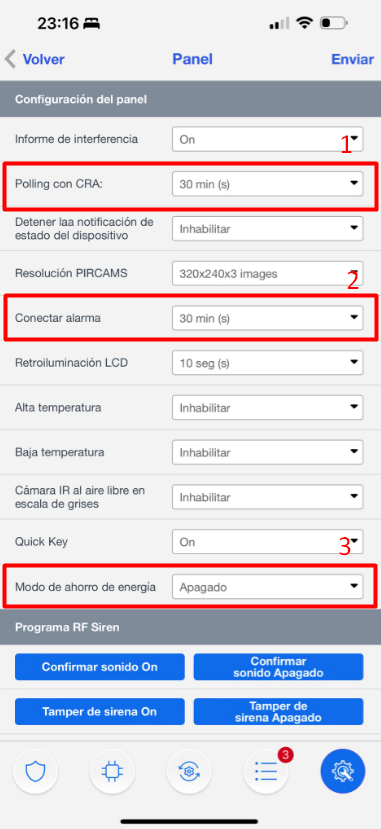

Settings-> Panel -> Panel
Polling –> Testzeit an die ARC
4.3 Benutzercodes konfigurieren

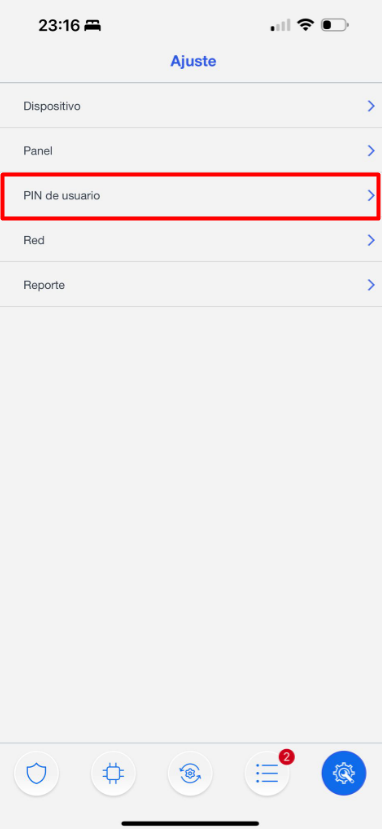

Inslogging -> Settings

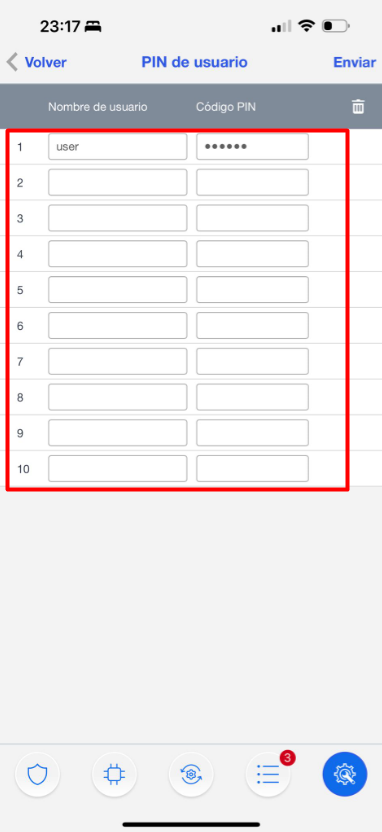

Settings -> User PIN
Fügen Sie für jeden Benutzer Namen und Code hinzu. Mit diesem Code kann der Benutzer die Modi über die APP oder die Tastaturen wechseln. Weitere Informationen finden Sie im Benutzerhandbuch.
4.4 Aktualisierung der Alarmzentrale
Es ist entscheidend, die Alarmzentrale auf dem neuesten Stand zu halten, um eine optimale Systemleistung und Sicherheit zu gewährleisten. Updates können wichtige Verbesserungen, Fehlerbehebungen und Sicherheitspatches enthalten, die vor bekannten Schwachstellen schützen.

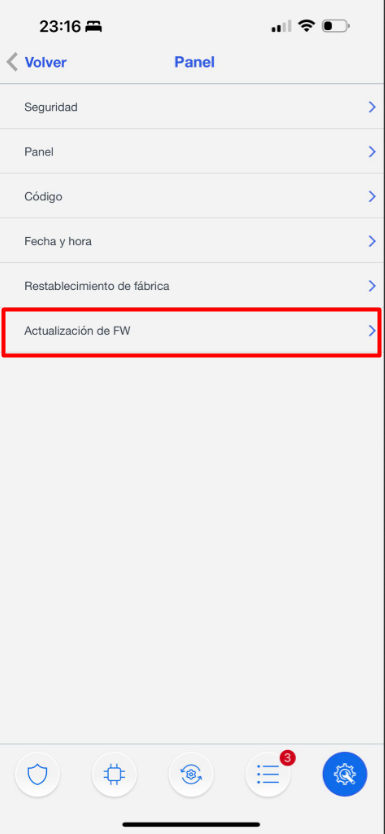

Ajustes -> Panel

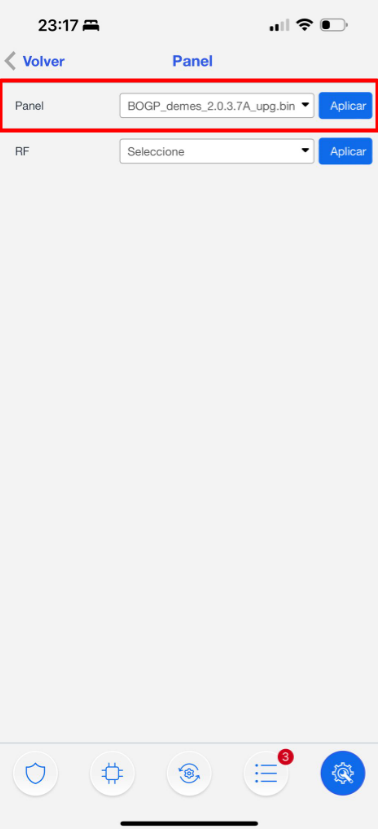

Panel -> Actualización de FW
Wählen Sie aus der Liste die Firmware mit der höchsten Version aus (höchste Zahl und höchster Buchstabe).
HINWEIS: Bei der Alarmzentrale kann die Aktualisierung über 2G oder bei schwachem Empfang bis zu 8 Minuten dauern.
Wenn die Alarmzentrale über 4G/LTE mit gutem Empfang kommuniziert, kann die Aktualisierung 3-5 Minuten dauern
Sobald sich die Alarmzentrale im Aktualisierungsmodus befindet, dürfen Sie sie unter keinen Umständen ausschalten oder trennen. Die Alarmzentrale startet automatisch neu.
DAS AUSSCHALTEN DER ALARMZENTRALE WÄHREND EINER AKTUALISIERUNG KANN SIE VOLLSTÄNDIG UNBRAUCHBAR MACHEN.
4.5 Konfiguration der Meldung an die ARC (Alarmempfangszentrale)
Reporte Eventos

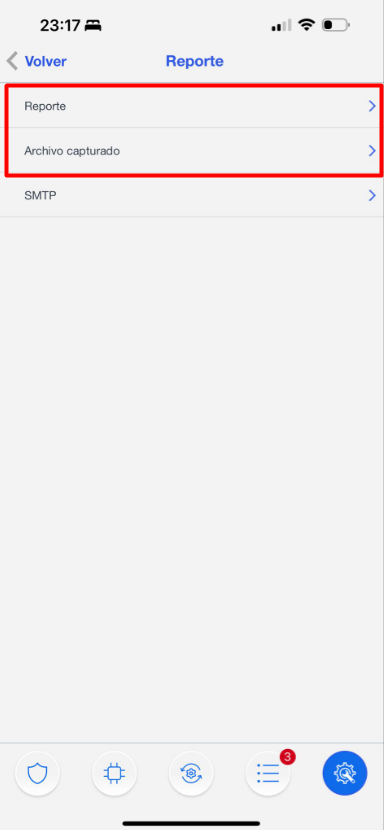

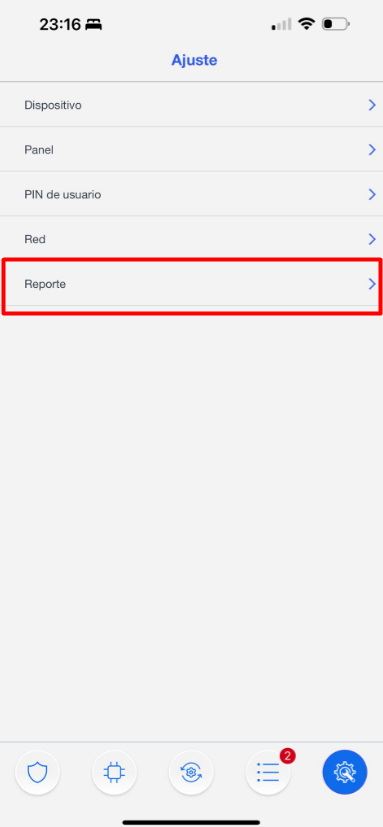

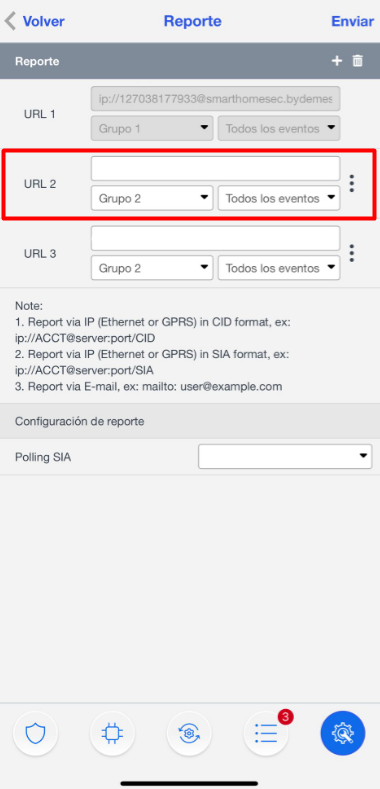

Settings -> Report
Im Bereich Report finden Sie die Konfiguration der Meldung für Ereignisse und der erfassten Dateien für PIRCAMS-Fotos.
In diesem Abschnitt konfigurieren wir die Report-URL unserer ARC, und sehr wichtig ist GROUP 2 oder höher, da GROUP 1 für die APP verwendet wird. Beispiele siehe ANHANG 2
ANHANG 2
Beispiele für die Meldung von EREIGNISSEN in verschiedenen Protokollen:
🔥 MANITOU (in Spanien am häufigsten verwendet): ip://ACCT@IP:PORT/MAN
SIA: ip://ACCT@IP:PORT/SIA2
CID: ip://ACCT@IP:PORT/CID
Fotomeldung.

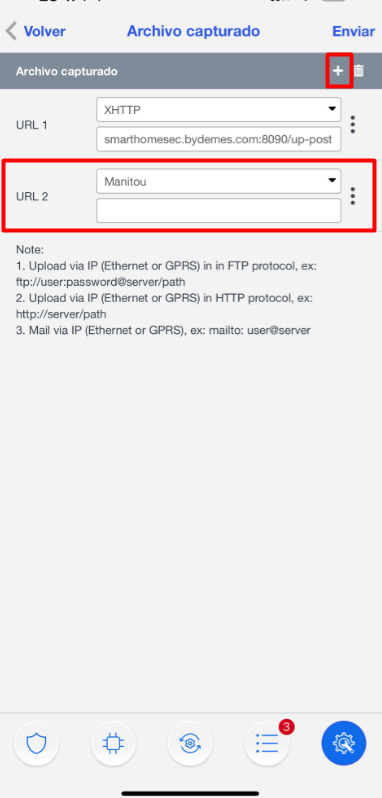

Settings -> Report
Im Bereich Report finden Sie die Konfiguration der Meldung für Ereignisse und der erfassten Dateien für PIRCAMS-Fotos.

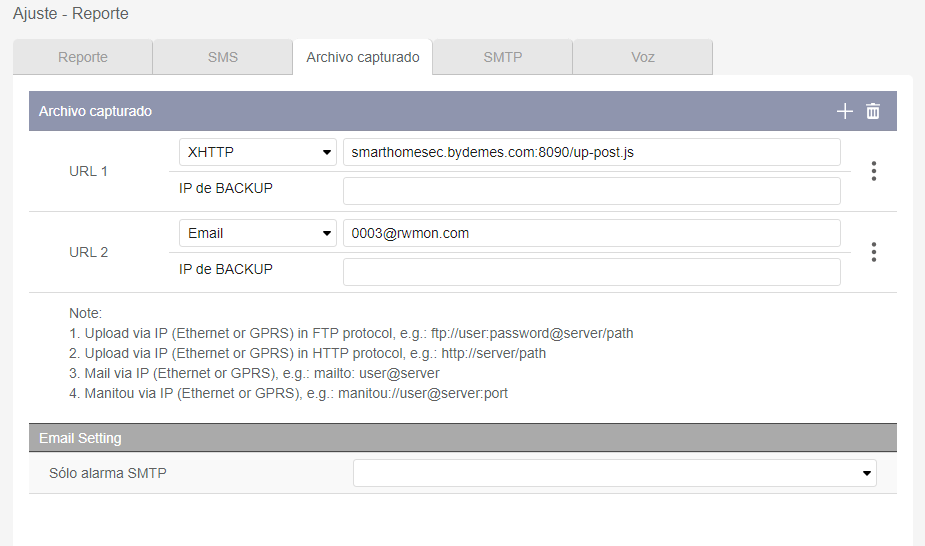

In diesem Abschnitt konfigurieren wir die Report-URL unserer CRA für das Versenden von Fotos. Beispiele siehe ANHANG 3
Beispiele für die Meldung von FOTOS in verschiedenen Protokollen:
🔥 MANITOU: ACCT@IP:PORT
Fotobericht für SENTINEL-Software

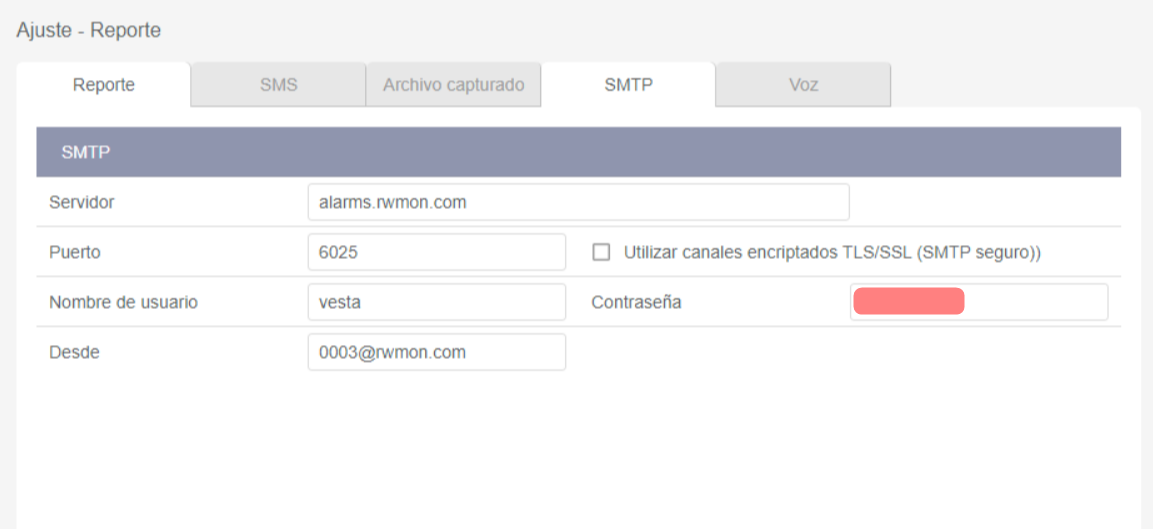

Schritt 1: Programmieren Sie die SMTP-Informationen unter Einstellungen -> Report
Schritt 2: Programmieren Sie die von der Notruf- und Serviceleitstelle bereitgestellte E-Mail-Adresse unter "Captured files"
WICHTIG: Wenn Sie IP-Kameras verwenden, die mit VESTA integriert sind, müssen Sie die Kameraauflösung für einen ordnungsgemäßen Betrieb auf 2MP oder niedriger einstellen.
