SR-32 / SR-32-F1
Kabellose Innensirene
Die Innensirene wird verwendet, um durch Aktivierung ihres Sirenentons Aufmerksamkeit zu erregen, wenn ein Alarmsignal von der Alarmzentrale empfangen wird. Die Sirene kann Sie außerdem über eine Sabotageverletzung sowie einen niedrigen Batteriestand informieren.

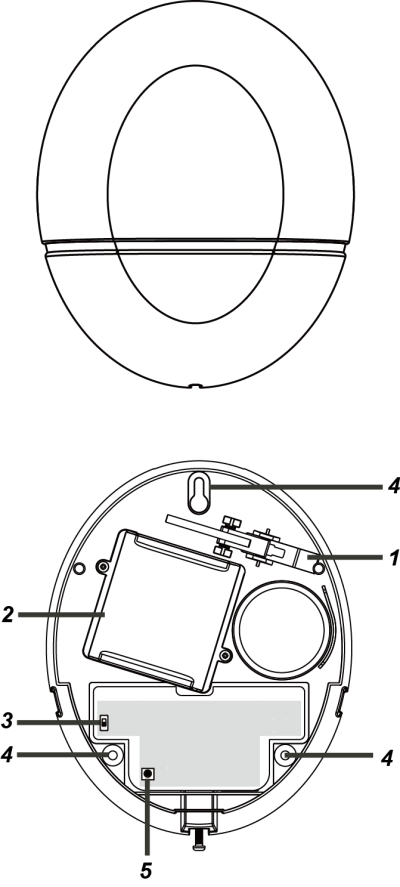

Identifizierung der Teile
1. Sabotageschalter
Der Sabotageschalter wird aktiviert, wenn die Sirene von der Montagefläche entfernt oder ihr Gehäuse geöffnet wird.
2. Batteriefach
Die Sirene wird von zwei 1,5V D-Alkalibatterien mit Strom versorgt.
3. Batterieschalter
Der Batterieschalter wird verwendet, wenn die Batterie in die Innensirene eingesetzt ist. Um die Innensirene ein-/auszuschalten, betätigen Sie den EIN/AUS-Schalter.
4. Montagelöcher x 3
5. Lerntaste
Enthaltenes Zubehör
Zusätzlich zur Sirene selbst ist folgendes Zubehör im Lieferumfang enthalten:
3 x große Wanddübel.
3 x Befestigungsschrauben für die Wandmontage
2 x 1,5V D-Alkalibatterien (bereits eingelegt)
Batterie und Erkennung niedriger Batteriestand
Die Sirene wird von zwei 1,5V Alkali-D-Batterien mit Strom versorgt und verfügt über eine Erkennung des niedrigen Batteriestands. Sie sendet ein entsprechendes Signal, wenn eine niedrige Batteriespannung erkannt wird.
Beim Batteriewechsel drücken Sie nach Entfernen der alten Batterien den Sabotageschalter mehrmals, um eine vollständige Entladung zu erreichen, bevor Sie neue Batterien einsetzen.
Hinweis:
Verwenden Sie nur die angegebenen Batterien mit diesem Gerät. Ersetzen Sie beim Batteriewechsel immer den gesamten Satz. Mischen Sie keine unterschiedlichen Batterietypen oder neue mit gebrauchten Batterien, um eine Beschädigung des Geräts zu vermeiden.
Überwachung
Die Sirene sendet im normalen Betriebsmodus alle 30-50 Minuten ein Überwachungssignal. Wird dieses Signal nicht empfangen, zeigt die Alarmzentrale an, dass die betreffende Sirene ein Störungsproblem aufweist.
Übersicht der Sirenenfunktionen
Akustische und visuelle Statusanzeige
Beim Scharf-/Unscharfschalten des Systems verwendet die SR-32 verschiedene Methoden, um dem Benutzer die unterschiedlichen Status anzuzeigen, wie in der Tabelle aufgeführt.
Sirenenton
Scharf/Home
1 Piepton*
Unscharf
2 Pieptöne*
Scharf (niedriger Batteriestand)
3 Pieptöne
Unscharf (niedriger Batteriestand)
3 Pieptöne
Scharf (Sabotage)
5 Pieptöne
Unscharf (Sabotage)
5 Pieptöne
Eingangs-/Ausgangston
Countdown-Pieptöne
* Die akustische Anzeige der Sirene wird durch die Einstellung Bestätigung EIN/AUS beeinflusst. Wenn die Bestätigung auf AUS gesetzt ist, ist kein Bestätigungston verfügbar. Beachten Sie die Sirenen-Einstellung der Alarmzentrale für die Bestätigungsfunktion.
Alarmspeicher
Wurde ein Alarm während Ihrer Abwesenheit ausgelöst und das System nicht vor Ablauf der Alarmdauer unscharf geschaltet, gibt die Sirene beim Unscharfschalten oder Home-Scharfschalten des Systems einen kurzen Alarmton aus, um den Benutzer zu warnen, dass in seiner Abwesenheit ein Alarm ausgelöst wurde. Dies deutet darauf hin, dass sich der Eindringling möglicherweise noch auf dem Gelände befindet.
Alarmdauer
Wenn ein Alarm von der Alarmzentrale aktiviert wird, benachrichtigt die Alarmzentrale die Sirene, den Alarmton gemäß der eigenen Alarmdauer-Einstellung der Zentrale zu starten. Wenn die Alarmdauer der Zentrale abläuft, benachrichtigt diese die Sirene, den Alarm zu beenden.
Erhält die Sirene das Signal zur Beendigung des Alarms von der Alarmzentrale nicht, gibt sie den Alarmton für maximal 15 Minuten aus und beendet ihn anschließend.
Zum Beispiel:
Ist die Alarmdauer der Zentrale auf mehr als 15 Minuten eingestellt, wartet die Sirene nach Aktivierung eines Alarms nicht den Ablauf der Alarmdauer der Zentrale ab, sondern beendet den Alarmton nach 15 Minuten.
Befindet sich die Zentrale im unscharfen Modus und der Sabotageschalter der Sirene wird ausgelöst, aktiviert die Sirene den Alarm für 15 Minuten, da sich die Zentrale im unscharfen Modus befindet und keinen Alarm durch eine Sabotageauslösung aktiviert.
Sirenen-Sabotage
Die Sirene ist gegen jeden Versuch geschützt, den Deckel zu öffnen oder die Sirene von ihrer Montagefläche zu lösen.
Erkennt die Sirene einen Sabotagezustand, aktiviert sie den Alarmton. Ein Sabotagesignal wird zusammen mit den regulären Signalübertragungen an die Alarmzentrale gesendet, damit diese den Status entsprechend anzeigen kann. Besteht der Sabotagezustand weiterhin, gibt die Sirene bei jedem Scharfschalten des Systems oder wenn die Sabotage aktiviert ist, eine Serie von fünf Pieptönen aus, um auf eine Störung hinzuweisen.
Die Sabotagefunktion kann über die Alarmzentrale mithilfe der Funktion zur Sabotagesteuerung der Sirene vorübergehend deaktiviert werden. Die Sirene stellt die Sabotageerkennung dann für eine Stunde vorübergehend ein. Diese Funktion ist hauptsächlich für den Batteriewechsel oder eine Änderung des Installationsorts der Sirene vorgesehen. Nach Ablauf einer Stunde schaltet die Alarmzentrale die Funktion automatisch wieder EIN. Die Sabotageerkennung kann auch manuell über die Sabotagefunktion der Sirene wieder aktiviert werden.
Erste Schritte
Anlernen
Schritt 1: Lösen Sie die untere Schraube der Sirene mit einem Kreuzschlitzschraubendreher und entfernen Sie die obere Abdeckung.
Schritt 2: Versetzen Sie die Alarmzentrale in den Anlernmodus (Einzelheiten hierzu finden Sie im Benutzerhandbuch der Alarmzentrale).
Schritt 3: Schieben Sie den Batterieschalter in die Position ON, um die Sirene einzuschalten. Der Summer gibt 1 Signalton aus.
Schritt 4: Drücken Sie einmal die Lerntaste. Die Sirene gibt einen kurzen Signalton aus. Die Sirene befindet sich nun im Anlernmodus und sendet einen Anlerncode an die Alarmzentrale.
Schritt 5: Wenn die Alarmzentrale keinen Anlerncode empfangen hat, drücken Sie die Lerntaste erneut (die Sirene gibt dieses Mal keinen Signalton aus).
Schritt 6: Wenn die Alarmzentrale den Anlerncode empfängt, listet sie die entsprechenden Geräteinformationen auf. Folgen Sie den Anweisungen im Handbuch der Alarmzentrale, um den Anlernvorgang abzuschließen. Eine Bestätigung wird an die Sirene gesendet. Sobald die Bestätigung empfangen wurde, gibt die Sirene fünf Signaltöne aus, um anzuzeigen, dass der Anlernvorgang erfolgreich war. Die Sirene verlässt anschließend den Anlernmodus.
Schritt 7: Verwenden Sie gemäß dem Handbuch der Alarmzentrale die Funktion Gerät bearbeiten, um die Einstellungen der Sirene zu überprüfen. Sie können den Betriebsbereich, die Zonennummer und den Gerätenamen der Sirene bearbeiten.
Hinweis:
Wenn der Anlernvorgang fehlschlägt, entfernen Sie bitte die Sirene aus der Alarmzentrale und wiederholen Sie die Schritte 4-7 erneut.
Wenn die Sirene innerhalb einer Minute keinen Bestätigungscode von der Alarmzentrale empfängt, verlässt die Sirene den Anlernmodus. Starten Sie den Anlernvorgang erneut ab Schritt 4.
Betriebsbereich der Sirene bearbeiten
Folgen Sie den nachstehenden Anweisungen, um den Betriebsbereich der Sirene in der Alarmzentrale zu ändern
Schritt 1: Verwenden Sie die Funktion Gerät bearbeiten der Alarmzentrale, um die Bereichseinstellung der Sirene zu ändern.
Schritt 2: Drücken Sie die Lerntaste an der Sirene, um ein Signal an die Alarmzentrale zu senden.
Schritt 3: Wenn die Sirene ein Bestätigungssignal von der Alarmzentrale empfängt, gibt sie einen Signalton aus, um anzuzeigen, dass die Einstellung aktualisiert wurde. Die Sirene kehrt in den Normalbetrieb zurück.
Programmierung:
Ton-/Sireneneinstellung
Verwenden Sie die Webseite Ton-/Sireneneinstellung der Alarmzentrale, um die Konfigurationsfunktion der Sirene festzulegen:
Sabotageschutz Ein/Sabotageschutz Aus
Mit dieser Funktion können Sie den Sabotageschutz aller Funk-Sirenen aktivieren oder deaktivieren. Wählen Sie, ob die Sabotageschutzfunktion der Sirene ein- oder ausgeschaltet werden soll.
Hinweis:
Bei Deaktivierung stoppt die Sirene die Sabotageerkennung vorübergehend für eine Stunde. Nach einer Stunde schaltet die Alarmzentrale die Funktion automatisch wieder EIN, sofern die Sabotageschutzfunktion nicht manuell aktiviert wurde.
Individuelle Sirenenfunktion
Bearbeiten Sie die Gerätebearbeitungsseite, um die entsprechenden Einstellungen und Informationen der Sirene einzugeben.
Name: Geben Sie einen Namen für die Sirene ein.
Bereich: Wählen Sie den Bereich aus, dem die Sirene zugeordnet ist.
Zone: Wählen Sie die Zonennummer der Sirene aus.
Attribut:
Dauerhaft umgehen: Wenn diese Option aktiviert ist, ignoriert die Alarmzentrale sämtliche von der Sirene empfangenen Signale vollständig. Eine umgangene Sirene kann keinerlei Reaktion auslösen, einschließlich Alarm oder Störung durch die Alarmzentrale. Alle anderen Attributeinstellungen werden ebenfalls ignoriert.
Gesamtbereich: Wenn diese Option aktiviert ist, werden alle Lautstärke-, Sprach- und Verhaltensfunktionen gleichzeitig in Bereich 1 und Bereich 2 aktiviert.
Lautstärke:
Alarmton: Legen Sie die Lautstärke des Alarmtons der Sirene im Alarmfall fest.
Bestätigungston Vollscharf: Legen Sie die Lautstärke des Bestätigungstons der Sirene fest, wenn die Alarmzentrale in den Modus Vollscharf versetzt wird.
Bestätigungston Heimscharf: Legen Sie die Lautstärke des Bestätigungstons der Sirene fest, wenn die Alarmzentrale in den Modus Heimscharf versetzt wird.
Bestätigungston Unscharf: Legen Sie die Lautstärke des Bestätigungstons der Sirene fest, wenn die Alarmzentrale in den Modus Unscharf versetzt wird.
Verzögerungssignaltöne Vollscharf: Legen Sie die Lautstärke der Verzögerungssignaltöne im Modus Vollscharf fest.
Verzögerungssignaltöne Heimscharf: Legen Sie die Lautstärke der Verzögerungssignaltöne im Modus Heimscharf fest.
Betretungssignaltöne Vollscharf: Legen Sie die Lautstärke der Betretungssignaltöne im Modus Vollscharf fest.
Betretungssignaltöne Heimscharf: Legen Sie die Lautstärke der Betretungssignaltöne im Modus Heimscharf fest.
Türklingelton: Legen Sie die Lautstärke des Türklingeltons fest (Ding-Dong-Ton).
Verhalten
Einbruchsauslösung im Heimscharf-Modus: Aktivieren oder deaktivieren Sie, ob die Sirene aktiviert wird, wenn im Modus Heimscharf ein Alarm ausgelöst wird.
Einbruchsauslösung im Vollscharf-Modus: Aktivieren oder deaktivieren Sie, ob die Sirene aktiviert wird, wenn im Modus Vollscharf ein Alarm ausgelöst wird.
Blitzlichtaktivierung: Aktivieren oder deaktivieren Sie die Blitzlichtaktivierung der Sirenen-LED.
Bestätigungsblinken: Aktivieren oder deaktivieren Sie das Blinken der Sirenen-LED beim Scharf-/Unscharfschalten des Systems.
Verzögerungsblinken: Aktivieren oder deaktivieren Sie das Blinken der Sirenen-LED während der Verzögerungszeit.
Betretungsblinken: Aktivieren oder deaktivieren Sie das Blinken der Sirenen-LED während der Betretungszeit.
Auslöseblinken: Aktivieren oder deaktivieren Sie das Blinken der Sirenen-LED im Alarmfall.
Alarmspeicherton: Aktivieren oder deaktivieren Sie den Alarmspeicherton.
Störungston: Aktivieren oder deaktivieren Sie die Störungstöne des Systems.
Installation
Fahren Sie mit der Installation nach vollständigem Anlernen fort.
Schritt 1. Deaktivieren Sie die Sirenen-Sabotagefunktion an der Alarmzentrale (bitte beachten Sie die Bedienungsanleitung der Alarmzentrale). Die Sirene gibt einen Signalton aus, um anzuzeigen, dass der Sabotageschalter nun deaktiviert ist.
Hinweis:
Die Sirenen-Sabotage kann vorübergehend für 1 Stunde ausgeschaltet werden, weitere Einstellungen entnehmen Sie bitte der Bedienungsanleitung der Alarmzentrale. Die Sirenen-Sabotage wird automatisch nach 1 Stunde wieder eingeschaltet, falls der Benutzer vergisst, sie wieder zu aktivieren.
Schritt 2. Suchen Sie die Stelle, an der die Sirene montiert werden soll.
Schritt 3. Entfernen Sie die obere Abdeckung, indem Sie die untere Schraube mit einem Kreuzschlitzschraubendreher lösen und die obere Abdeckung abnehmen.
Schritt 4. Halten Sie die Sirene an der Position, an der sie montiert werden soll.
Schritt 5. Prüfen Sie, ob BX ein ausreichend starkes Signal mit der Alarmzentrale hat, indem Sie die Alarmzentrale in den Walk Test-Modus versetzen (bitte beachten Sie die Anleitung der Alarmzentrale). Drücken Sie die Lerntaste, um zu prüfen, ob das Signal stark genug ist (Angaben zur Signalstärke finden Sie in der Anleitung der Alarmzentrale).
Schritt 6. Wenn Sie mit der Signalstärke zufrieden sind, können Sie mit der Montage der Sirene fortfahren.
Schritt 7. Identifizieren Sie die umgekehrte Schlüssellochbohrung im oberen Bereich der Sirene. Das Loch ist größer als der Schlitz, sodass Sie das Loch leicht über den Schraubenkopf schieben und dann nach unten schieben können, um die Sirene sicher an der Wand zu halten. Bohren Sie ein Loch und setzen Sie bei Bedarf einen Dübel ein (a), wie in Abbildung 1 gezeigt.
Schritt 8. Identifizieren Sie die beiden Befestigungslöcher im unteren Bereich der Sirene. Bohren Sie zwei Löcher und setzen Sie bei Bedarf Dübel ein (b), wie in Abbildung 1 gezeigt. Stellen Sie sicher, dass die Dübel bündig mit der Wand abschließen.

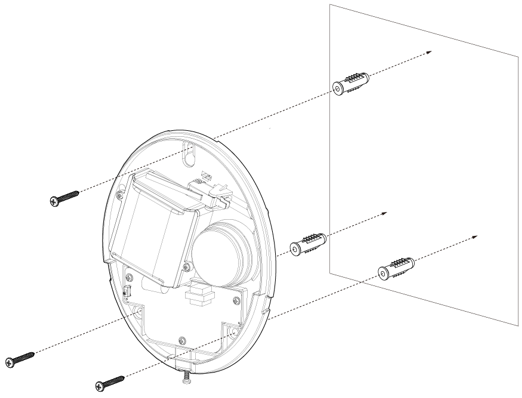

Abbildung 1
Schritt 9. Ziehen Sie die Schraube mit einem Kreuzschlitzschraubendreher fest. Stellen Sie sicher, dass der Sabotageschalter vollständig gegen die Wand gedrückt wird
Hinweis:
Der Sabotageschalter ragt aus der Rückseite des Geräts heraus. Wenn die Sirene von der Wand abgezogen wird, wird der Alarm ausgelöst. Stellen Sie sicher, dass er vollständig eingedrückt ist, wenn die Sirene montiert wird.
Schritt 10. Setzen Sie die obere Abdeckung wieder auf und ziehen Sie die untere Schraube mit einem Kreuzschlitzschraubendreher fest, wie unten gezeigt.

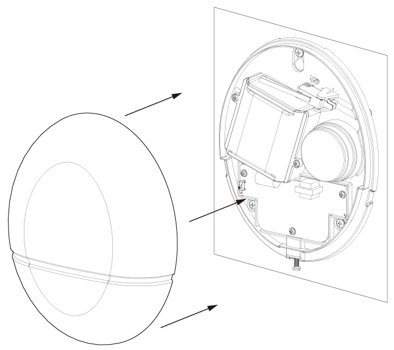

Abbildung 2
Schritt 11. Aktivieren Sie die Sirenen-Sabotagefunktion an der Alarmzentrale (bitte beachten Sie die Bedienungsanleitung der Alarmzentrale)
Schritt 12. Prüfen Sie, ob die Installation erfolgreich war, indem Sie über die Alarmzentrale die Funktionen Scharfschalten und Unscharfschalten testen.
Erfolgreiches Scharf-/Unscharfschalten wird durch die Tabelle unter Audio & Visual Status Indication angezeigt.
Hinweis:
Wenn beim Scharf-/Unscharfschalten 5 kurze Signaltöne zu hören sind, bedeutet dies, dass der Sabotageschalter nicht vollständig eingedrückt ist. Stellen Sie sicher, dass der Sabotageschalter richtig eingestellt ist, und testen Sie dann erneut über die Alarmzentrale.
Schritt 13. Die Installation ist nun abgeschlossen.
Batteriewechsel
Schritt 1: Deaktivieren Sie die Sirenen-Sabotagefunktion an der Alarmzentrale. Die Sirene gibt einen Signalton aus, um anzuzeigen, dass der Sabotageschalter nun deaktiviert ist.
Hinweis:
Die Sirenen-Sabotage kann für den Batteriewechsel vorübergehend ausgeschaltet werden, weitere Einstellungen entnehmen Sie bitte der Bedienungsanleitung der Alarmzentrale. Die Sirenen-Sabotage wird automatisch nach 1 Stunde wieder eingeschaltet, falls der Benutzer vergisst, sie nach dem Batteriewechsel wieder zu aktivieren.
Schritt 2: Lösen Sie die Befestigungsschraube der Abdeckung an der Unterseite der Sirene mit einem Kreuzschlitzschraubendreher und ziehen Sie das Gehäuse vorsichtig heraus.
Schritt 3: Schieben Sie den Batterieschalter auf die Position OFF.
Schritt 4: Das Batteriefach ist ein großer Kasten in der Sirene mit einem Deckel, der mit 2 Schrauben befestigt ist. Lösen Sie die Schrauben mit einem Kreuzschlitzschraubendreher und nehmen Sie den Deckel des Fachs ab. Bewahren Sie die Schrauben für die spätere Verwendung auf.
Schritt 5: Entfernen Sie die alten Batterien und drücken Sie mehrmals den Sabotageschalter, um eine Entladung zu bewirken.
Hinweis:
Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterien zweimal die Lerntaste, um eine vollständige Entladung zu erreichen, bevor Sie neue Batterien einsetzen.
Verwenden Sie nur die für das Gerät angegebenen Batterien. Ersetzen Sie beim Batteriewechsel stets den gesamten Satz, mischen Sie keine unterschiedlichen Batterietypen oder neue und gebrauchte Batterien, um eine Beschädigung des Geräts zu vermeiden.
Schritt 6: Setzen Sie neue Batterien in das Batteriefach ein.
Schritt 7: Schieben Sie nach dem Einsetzen der Batterien den Batterieschalter auf die Position ON. Der Summer gibt 1 Signalton aus, während sich die Sirene einschaltet.
Schritt 8: Setzen Sie den Deckel des Batteriefachs wieder auf und befestigen Sie ihn mit den 2 Schrauben mithilfe eines Kreuzschlitzschraubendrehers.
Schritt 9: Setzen Sie die obere Abdeckung wieder auf und befestigen Sie sie, indem Sie die untere Schraube mit einem Kreuzschlitzschraubendreher festziehen.
Schritt 10: Rufen Sie erneut die Programmierseite der Alarmzentrale für die Sirene auf, um die Sirenen-Sabotagefunktion wieder zu aktivieren. Die Sirene gibt einen Signalton aus, um anzuzeigen, dass der Sabotageschalter nun aktiviert ist.
Werkseinstellung
Die Sirene kann zurückgesetzt und der Speicherinhalt gelöscht werden. Wann immer die Sirene von der Alarmzentrale entfernt wird, sollte sie auf Werkseinstellung zurückgesetzt werden, um ihren Alarmzentralen-Speicher zu löschen, da die Sirene sonst weiterhin Alarm auslöst, wenn sie ein Alarmsignal von der Alarmzentrale empfängt.
Schritt 1: Deaktivieren Sie die Sabotage-Funktion (Tamper) der Sirene an der Alarmzentrale (bitte beachten Sie die Bedienungsanleitung der Alarmzentrale). Die Sirene gibt einen Piepton aus, um anzuzeigen, dass der Sabotageschalter nun deaktiviert ist.
Schritt 2: Entfernen Sie die Sirene aus der Geräteliste der Alarmzentrale (bitte beachten Sie die Bedienungsanleitung der Alarmzentrale).
Schritt 3: Lösen Sie die untere Schraube der oberen Abdeckung mit einem Kreuzschlitzschraubendreher und entfernen Sie die obere Abdeckung.
Schritt 4: Schieben Sie den Batterieschalter in die Position OFF.
Schritt 5: Halten Sie die Lerntaste gedrückt und schieben Sie den Batterieschalter in die Position ON. Halten Sie die Lerntaste weiterhin 7 Sekunden lang gedrückt. Lassen Sie die Lerntaste los, wenn Sie 2 kurze Pieptöne und einen langen Piepton hören. Die vorherigen Parameter der Sirene werden gelöscht und sie kehrt in den Normalmodus zurück.
Hinweis:
Wann immer die Sirene von der Alarmzentrale entfernt wird, sollte sie ebenfalls auf Werkseinstellung zurückgesetzt werden, um ihren Alarmzentralen-Speicher zu löschen.
