BX-32

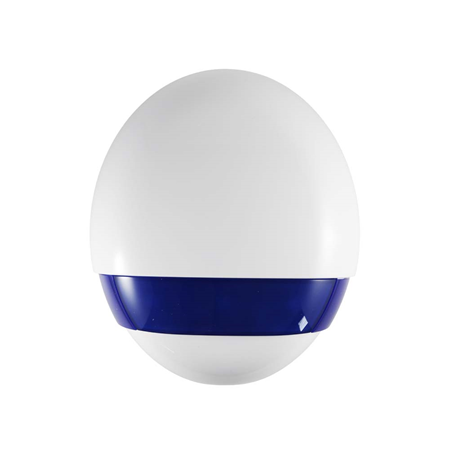

Wireless Outdoor Bell Box
Die Outdoor Bell Box wird verwendet, um bei Empfang eines Alarmsignals von der Alarmzentrale durch Aktivierung ihrer Sirene und ihres Blitzlichts Aufmerksamkeit zu erregen.
Die Bell Box kann Sie außerdem bei einer Sabotageverletzung sowie bei niedrigem Batteriestatus warnen.

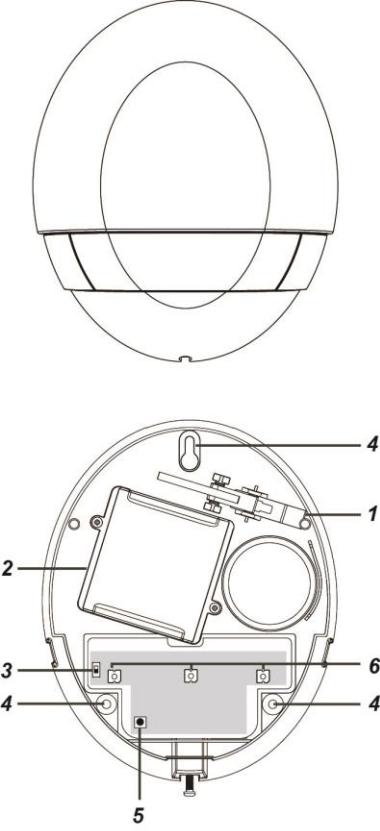

Bestandteile
1. Sabotagekontakt
Der Sabotagekontakt wird aktiviert, wenn die Bellbox von der Montagefläche entfernt oder ihre Abdeckung geöffnet wird.
2. Batteriefach
Die Bellbox wird von zwei 1,5V D-Zellen-Alkalibatterien mit Strom versorgt.
Batterieschalter
Wandmontagelöcher x 3
Lerntaste
LED 3, 2, 1 (von links nach rechts)
Mitgeliefertes Zubehör
Zusätzlich zur Bell Box selbst ist folgendes Zubehör im Lieferumfang enthalten:
3 x große Dübel.
3 x Befestigungsschrauben für die Wandmontage
2 x 1,5V D-Alkalibatterien (bereits eingelegt)
Batterie und Erkennung niedriger Batteriespannung
Die Bellbox wird von 2 1,5V-Alkali-D-Batterien mit Strom versorgt. Sie verfügt über eine Erkennung niedriger Batteriespannung und sendet ein entsprechendes Signal, wenn eine niedrige Batteriespannung erkannt wird.
Beim Batteriewechsel drücken Sie nach Entnahme der alten Batterie mehrmals den Sabotagekontakt, um eine vollständige Entladung zu gewährleisten, bevor Sie die neue Batterie einlegen
Überwachung
Die Bellbox sendet im normalen Betriebsmodus alle 30-50 Minuten ein Überwachungssignal. Wird dieses Signal nicht empfangen, zeigt die Alarmzentrale an, dass die betreffende Bellbox eine Störung aufweist.
Funktionsübersicht
Alarmspeicher
Wurde in Ihrer Abwesenheit ein Alarm ausgelöst und das System vor Ablauf der Alarmdauer nicht unscharf geschaltet, gibt die Bellbox beim Unscharfschalten des Systems einen kurzen Alarmton aus, um den Benutzer darauf hinzuweisen, dass während seiner Abwesenheit ein Alarm ausgelöst wurde. Dies deutet darauf hin, dass sich der Eindringling möglicherweise noch auf dem Gelände befindet.
Alarmdauer
Wenn ein Alarm von der Alarmzentrale aktiviert wird, weist die Alarmzentrale die Bellbox an, entsprechend der eigenen Alarmdauereinstellung der Zentrale mit dem Alarmieren zu beginnen. Läuft die Alarmdauer der Zentrale ab, weist diese die Bellbox an, den Alarm zu beenden.
Erhält die Bellbox das Signal der Alarmzentrale zur Beendigung des Alarms nicht, alarmiert sie für maximal 3 Minuten und beendet den Alarm anschließend. Beispiel:
Ist die Alarmdauer der Zentrale auf mehr als 3 Minuten eingestellt, beendet die Bellbox nach Aktivierung eines Alarms den Alarm bereits nach 3 Minuten, anstatt auf den Ablauf der Alarmdauer der Zentrale zu warten.
Befindet sich die Zentrale im unscharfen Modus und wird der Sabotagekontakt der Bellbox ausgelöst, aktiviert die Bellbox den Alarm für 3 Minuten, da die Zentrale im unscharfen Modus keine Alarmaktivierung durch Sabotageauslösung vornimmt.
Sirenen-Sabotage
Die Bellbox ist gegen jeden Versuch geschützt, die Abdeckung zu öffnen oder die Bellbox von ihrer Montagefläche zu entfernen.
Erkennt die Bellbox einen Sabotagezustand, aktiviert sie Sirene und Blitzlicht für die programmierte Alarmdauer. Ein Sabotagesignal wird zusammen mit den regulären Signalübertragungen an die Alarmzentrale gesendet, damit diese den Status entsprechend anzeigen kann. Besteht der Sabotagezustand weiterhin, gibt die Bellbox jedes Mal beim Scharfschalten des Systems oder wenn die Sabotage aktiviert wird, eine Serie von fünf Signaltönen aus, um auf eine Störung hinzuweisen.
Die Sabotagefunktion kann über die Alarmzentrale mittels der Funktion Sirenen-Sabotage vorübergehend deaktiviert werden. Die Bellbox stellt die Sabotageerkennung für eine Stunde vorübergehend ein. Diese Funktion ist hauptsächlich für den Batteriewechsel oder eine Änderung des Installationsortes der Bellbox vorgesehen. Nach Ablauf der Stunde schaltet die Alarmzentrale die Funktion automatisch wieder EIN. Die Sabotageerkennung kann auch manuell über die Funktion Sirenen-Sabotage wieder aktiviert werden.
Akustische und visuelle Statusanzeige
Beim Scharf-/Unscharfschalten des Systems verwendet die Bellbox unterschiedliche Methoden, um dem Benutzer verschiedene Statusmeldungen anzuzeigen, wie in der Tabelle aufgeführt.
Sirenenton Blitzlichtanzeige
Scharf/Zuhause
1 Signalton*
3 LED-Gruppen blinken einmal
Unscharf
2 Signaltöne*
Blinkt sequenziell für 1 Zyklus
Scharf (niedrige Batterie)
3 Signaltöne
3 LED-Gruppen blinken dreimal
Unscharf (niedrige Batterie)
3 Signaltöne
Blinkt sequenziell für 3 Zyklen
Scharf (Sabotage)
5 Signaltöne
3 LED-Gruppen blinken fünfmal
Unscharf (Sabotage)
5 Signaltöne
Blinkt sequenziell für 5 Zyklen
Eintritts-/Austrittston
Countdown-Signaltöne
Die Sirenentonanzeige wird von der Einstellung Bestätigung EIN/AUS beeinflusst. Bei Einstellung von Bestätigung auf AUS ist der Bestätigungston nicht verfügbar. Informationen zur Bestätigungsfunktion finden Sie unter der Ton-/Sireneneinstellung der Alarmzentrale.
Erste Schritte
Anlernen
Schritt 1: Lösen Sie die untere Schraube der Bellbox mit einem Kreuzschlitzschraubendreher und entfernen Sie die obere Abdeckung.
Schritt 2: Versetzen Sie die Alarmzentrale in den Anlernmodus (Details entnehmen Sie bitte dem Benutzerhandbuch der Alarmzentrale).
Schritt 3: Schieben Sie den Batterieschalter in die Position ON, um die Bellbox einzuschalten. Alle LEDs blinken einmal auf und der Summer gibt 1 Signalton aus.
Schritt 4: Drücken Sie die Learn-Taste einmal. Die Bellbox gibt einen kurzen Signalton aus und LED 1 & 3 leuchten kurz auf. Die Bellbox befindet sich nun im Anlernmodus und sendet einen Anlerncode an die Alarmzentrale.
Schritt 5: Falls die Alarmzentrale keinen Anlerncode empfangen hat, drücken Sie die Learn-Taste erneut (die Bellbox gibt dieses Mal keinen Signalton aus).
Schritt 6: Wenn die Alarmzentrale den Anlerncode empfängt, listet sie die entsprechenden Geräteinformationen auf. Folgen Sie den Anweisungen im Handbuch der Alarmzentrale, um den Anlernvorgang abzuschließen. Eine Bestätigung wird an die Bellbox gesendet. Nach Empfang der Bestätigung gibt die Bellbox einen kurzen Signalton aus und LED 2 blinkt einmal auf, um anzuzeigen, dass der Anlernvorgang erfolgreich war. Die Bellbox verlässt anschließend den Anlernmodus.
Schritt 7: Verwenden Sie die Funktion Edit Device gemäß dem Handbuch der Alarmzentrale, um die Einstellungen der Bellbox zu prüfen. Sie können den Bereich, die Zonennummer und den Gerätenamen der Bellbox bearbeiten.
Hinweis:
Falls der Anlernvorgang fehlschlägt, entfernen Sie die Bellbox bitte aus der Alarmzentrale und wiederholen Sie die Schritte 4–7 erneut.
Wenn die Bellbox innerhalb einer Minute keinen Bestätigungscode von der Alarmzentrale empfängt, verlässt die Bellbox den Anlernmodus. Starten Sie den Anlernvorgang erneut ab Schritt 4.
Bearbeiten des Bellbox-Bereichs
Folgen Sie den nachstehenden Anweisungen, um den Bereich der Bellbox in der Alarmzentrale zu ändern. Schritt 1: Verwenden Sie die Funktion Edit Device der Alarmzentrale, um die Bereichseinstellung der Bellbox zu ändern.
Schritt 2: Drücken Sie die Learn-Taste an der Bellbox, um ein Signal an die Alarmzentrale zu senden. Die Bellbox gibt einen Signalton aus und LED 1 & 3 blinken einmal auf.
Schritt 3: Wenn die Bellbox das Bestätigungssignal von der Alarmzentrale empfängt, gibt sie einen Signalton aus und LED 2 blinkt einmal auf, um anzuzeigen, dass die Einstellung aktualisiert wurde. Die Bellbox kehrt in den Normalbetrieb zurück.
Installation
Fahren Sie mit der Installation fort, nachdem das Anlernen abgeschlossen ist.
Schritt 1. Deaktivieren Sie die Sabotagefunktion der Sirene (Siren Tamper) an der Alarmzentrale (bitte beachten Sie das Benutzerhandbuch der Alarmzentrale). Die Bellbox gibt einen Signalton aus, um anzuzeigen, dass der Sabotageschalter nun deaktiviert ist.
Hinweis:
Die Funktion Siren Tamper wird nur für die Dauer von einer Stunde ausgeschaltet. Die Alarmzentrale schaltet die Funktion nach Ablauf dieser Zeit automatisch wieder ein.
Schritt 2. Bestimmen Sie den Montageort für die Bellbox.
Schritt 3. Entfernen Sie die obere Abdeckung, indem Sie die untere Schraube mit einem Kreuzschlitzschraubendreher lösen und die obere Abdeckung abnehmen.
Schritt 4. Halten Sie die Bellbox an die vorgesehene Montageposition und versorgen Sie die Bellbox mit Strom.
Schritt 5. Prüfen Sie, ob die Bellbox über eine ausreichend starke Signalverbindung zur Alarmzentrale verfügt, indem Sie die Alarmzentrale in den Walk Test-Modus versetzen (bitte beachten Sie das Handbuch der Alarmzentrale). Drücken Sie die Learn-Taste, um zu prüfen, ob das Signal stark genug ist (Informationen zur Signalstärke entnehmen Sie bitte dem Handbuch der Alarmzentrale).
Schritt 6. Wenn Sie mit der Signalstärke zufrieden sind, ermitteln Sie die 3 Montagebohrungen, montieren und befestigen Sie die Bellbox an der Wand mit den mitgelieferten großen Schrauben und Dübeln. Ziehen Sie die Schrauben mit einem Kreuzschlitzschraubendreher fest. Stellen Sie sicher, dass der Sabotageschalter vollständig gegen die Wand gedrückt ist.
Hinweis:

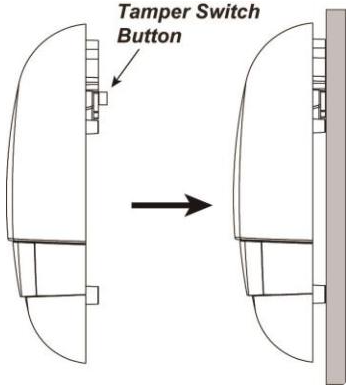

Der Sabotageschalter ragt aus der Rückseite des Geräts hervor. Wird die Sirene von der Wand abgerissen, wird der Alarm ausgelöst. Stellen Sie sicher, dass er bei der Montage der Sirene vollständig eingedrückt ist. Falls ein Spalt vorhanden ist, füllen Sie diesen mit geeignetem Distanzmaterial auf.
Schritt 7. Bringen Sie die obere Abdeckung wieder an und ziehen Sie die untere Schraube mit einem Kreuzschlitzschraubendreher fest.
Schritt 8. Aktivieren Sie die Sabotagefunktion der Sirene (Siren Tamper) in der Alarmzentrale (bitte beachten Sie das Benutzerhandbuch der Alarmzentrale). Schritt 9. Prüfen Sie, ob die Installation erfolgreich war, indem Sie die Alarmzentrale über die Funktionen scharf und unscharf schalten testen.
Ein erfolgreiches Scharf-/Unscharfschalten wird durch die Tabelle in Audio & Visual Status Indication angezeigt.
Hinweis:
Werden beim Scharf-/Unscharfschalten 5 kurze Signaltöne wahrgenommen, bedeutet dies, dass der Sabotageschalter nicht vollständig eingedrückt ist. Prüfen Sie, ob der Sabotageschalter korrekt eingestellt ist, und testen Sie anschließend erneut über die Alarmzentrale.
Schritt 10. Die Installation ist nun abgeschlossen.
Batteriewechsel
Schritt 1: Deaktivieren Sie die Sabotage-Funktion der Sirene an der Alarmzentrale (siehe Bedienungsanleitung der Alarmzentrale). Die Bellbox gibt einen Signalton aus, um anzuzeigen, dass der Sabotagekontakt nun deaktiviert ist.
Schritt 2: Lösen Sie die Befestigungsschraube der Abdeckung an der Unterseite der Bellbox mit einem Kreuzschlitzschraubendreher und ziehen Sie das Außengehäuse vorsichtig ab.
Schritt 3: Schieben Sie den Batterieschalter in die Aus-Position.
Schritt 4: Das Batteriefach ist ein großes Fach in der Bellbox mit einem Deckel, der mit 2 Schrauben befestigt ist. Lösen Sie die Schrauben mit einem Kreuzschlitzschraubendreher und nehmen Sie den Deckel des Batteriefachs ab.
Schritt 5: Entfernen Sie die alten Batterien und drücken Sie den Sabotagekontakt mehrmals, um die Restspannung zu entladen.
Schritt 6: Legen Sie neue Batterien in das Batteriefach ein.
Schritt 7: Schieben Sie nach dem Einlegen der Batterien den Batterieschalter in die EIN-Position. Alle LEDs blinken einmal auf und der Summer gibt beim Einschalten der Bellbox 1 Signalton aus.
Schritt 8: Setzen Sie den Deckel des Batteriefachs wieder auf und befestigen Sie ihn mit 2 Schrauben mithilfe eines Kreuzschlitzschraubendrehers.
Schritt 9: Setzen Sie die obere Abdeckung wieder auf und befestigen Sie diese, indem Sie die untere Schraube mit einem Kreuzschlitzschraubendreher festziehen.
Schritt 10: Rufen Sie die Webseite für die Ton-/Sireneneinstellungen der Alarmzentrale auf, um die Sabotage-Funktion der Sirene wieder zu aktivieren. Die Bellbox gibt einen Signalton aus, um anzuzeigen, dass der Sabotagekontakt nun aktiviert ist.
Werksreset
Die Bellbox kann zurückgesetzt und ihr Speicherinhalt gelöscht werden. Immer wenn die Bellbox von der Alarmzentrale entfernt wird, sollte ein Werksreset durchgeführt werden, um den Speicher der Alarmzentrale zu löschen. Andernfalls löst die Bellbox weiterhin Alarm aus, wenn sie ein Alarmsignal von der Alarmzentrale empfängt.
Schritt 1: Deaktivieren Sie die Sabotage-Funktion der Sirene an der Alarmzentrale (siehe Bedienungsanleitung der Alarmzentrale). Die Bellbox gibt einen Signalton aus, um anzuzeigen, dass der Sabotagekontakt nun deaktiviert ist.
Schritt 2: Entfernen Sie die Bellbox aus der Geräteliste der Alarmzentrale (siehe Bedienungsanleitung der Alarmzentrale).
Schritt 3: Lösen Sie die untere Schraube der oberen Abdeckung mit einem Kreuzschlitzschraubendreher und nehmen Sie die obere Abdeckung ab.
Schritt 4: Schieben Sie den Batterieschalter in die AUS-Position.
Schritt 5: Halten Sie die Lerntaste gedrückt und schieben Sie den Batterieschalter in die EIN-Position. Halten Sie die Lerntaste weiterhin 7 Sekunden lang gedrückt. Lassen Sie die Lerntaste los, sobald Sie 2 kurze Signaltöne und einen langen Signalton hören. Die zuvor in der Bellbox gespeicherten Parameter werden gelöscht und die Bellbox kehrt in den Normalmodus zurück.
Hinweis:
Immer wenn die Bellbox von der Alarmzentrale entfernt wird, sollte ebenfalls ein Werksreset durchgeführt werden, um den Speicher der Alarmzentrale zu löschen.
