MDC-3

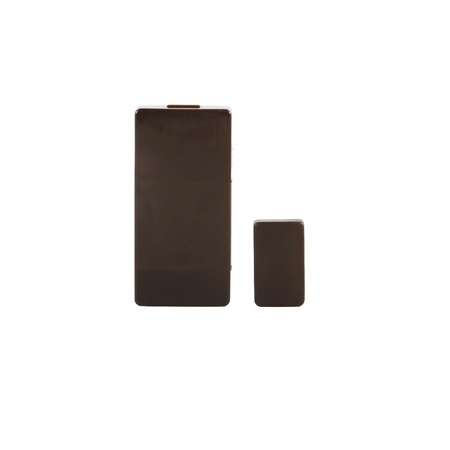

Mini Door Contact (Brown)
Einführung
Der Mini Door Contact überwacht das Öffnen/Schließen von festgelegten Vorrichtungen (z. B. Tür oder Fenster). Der Door Contact wird am Rahmen der zu überwachenden Vorrichtung befestigt, wobei ein Betätigungsmagnet an der Vorrichtung selbst angebracht wird. Wenn die Tür oder das Fenster geöffnet wird, entfernt sich der Magnet vom Door Contact, wodurch ein interner Magnetschalter aktiviert wird und der Door Contact ein Alarmsignal an die Alarmzentrale sendet. Das Gerät ist zudem in der Lage, Signalprobleme sowie einen niedrigen Batteriestand zu melden.
Der Door Contact besteht aus einer Vorder- und einer Rückabdeckung. Die Vorderabdeckung (Rückseite) enthält die gesamte Elektronik, die Rückabdeckung dient zur Befestigung des Geräts. Ein integrierter Sabotageschalter (PCB-Tamper) schützt vor unbefugtem Öffnen des Geräts.
Bestandteile identifizieren
Rippenmarkierungen
Batterieisolator
Lern-/Testtaste
Drücken Sie die Testtaste, um einen Lerncode zu übertragen.
Drücken Sie die Testtaste einmal, um für 3 Minuten in den Testmodus zu wechseln.
Rote LED-Anzeige
Sabotageschalter
Batterie
Montagelöcher (Ausbrechöffnungen)
Sabotage-Kompressionsmarkierung
Magnet
Magnet-Abstandshalter
Enthaltenes Zubehör
1 Magnet
1 doppelseitiger Klebe-Magnet-Abstandshalter
2 Schrauben
4 Dübel
1 doppelseitiges Klettband (für den Door Contact)
1 doppelseitiges Klebepad (für den Magnet)
2 Magnet-Montageschrauben
Funktionen
LED-Anzeige
Im Normalbetrieb bleibt die LED-Anzeige ausgeschaltet, außer in folgenden Situationen:
Wenn der Sabotageschalter des Door Contact ausgelöst wird.
Wenn der Door Contact bei Sabotage- oder Niedrigbatteriezustand aktiviert wird.
Wenn der Door Contact aktiviert wird und im Testmodus ein Signal überträgt.
Überwachung
Der Door Contact überträgt im Normalbetrieb automatisch in zufälligen Abständen von 30 bis 50 Minuten periodische Überwachungssignale an die Alarmzentrale.
Wenn die Alarmzentrale über einen voreingestellten Zeitraum kein Signal vom Door Contact empfangen hat, zeigt die Alarmzentrale an, dass bei diesem Door Contact ein Signalausfall vorliegt.
Sabotageschalter
Er dient zum Schutz vor unbefugtem Öffnen der Abdeckung. Wird der Sabotageschalter ausgelöst, sendet der Door Contact zur Meldung ein Signal an die Alarmzentrale, und die LED leuchtet auf.
Batterie
Der MDC-3 verwendet als Energiequelle eine 3V CR2450 Lithium-Batterie
Der Door Contact ist zudem in der Lage, einen niedrigen Batteriestand zu erkennen. Bei niedrigem Batteriestand wird zusammen mit der regulären Übertragung ein Signal an die Alarmzentrale gesendet. Die LED leuchtet auf, wenn der Door Contact bei niedrigem Batteriestand aktiviert wird.
Batteriewechsel
Sie müssen die Abdeckung öffnen, um die Batterie einzusetzen bzw. zu entfernen
(Einzelheiten zum Entfernen der Abdeckung des Door Contact finden Sie unter Installation)
Nachdem die Batterie entfernt wurde, drücken Sie die Lern-/Testtaste 5–6 Mal, um eine vollständige Entladung zu erreichen, bevor Sie die neue Batterie einsetzen.
Hinweis:
Achten Sie darauf, dass die Batteriemarkierung mit der Plusseite (+) beim Einsetzen der Batterie nach oben zeigt.

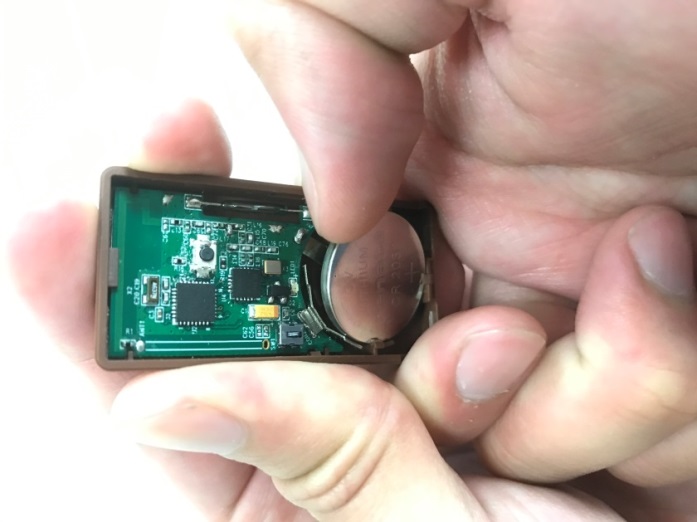

Achten Sie darauf, die Batterie in der Vorderabdeckung (Rückseite) von oben im richtigen Winkel einzusetzen bzw. einzulegen
Testmodus
Der Door Contact kann durch einmaliges Drücken der Testtaste auf der Vorderabdeckung (Rückseite) für 3 Minuten in den Testmodus versetzt werden. Im Testmodus leuchtet die LED-Anzeige bei Auslösung auf. Bei jedem Drücken der Testtaste sendet der Door Contact ein Testsignal an die Alarmzentrale für den Funkreichweitentest und setzt den Testmodus wieder auf die 3-minütige Dauer zurück. Der Testmodus wird nach Ablauf der 3 Minuten automatisch beendet, und das Gerät kehrt in den Normalbetrieb zurück.
Erste Schritte
Schritt 1: Entfernen Sie den Batterieisolator auf der Rückseite des Door Contact.
Schritt 2: Versetzen Sie die Alarmzentrale in den Lernmodus; Einzelheiten finden Sie in der Anleitung der Alarmzentrale.
Schritt 3: Drücken Sie die Lern-/Testtaste am Door Contact, um ein Signal an die Alarmzentrale zu senden.
Schritt 4: Wenn die Alarmzentrale das Signal erfolgreich empfängt, sollte sie reagieren (z. B. durch Piepsignale). Weitere Hinweise zum Abschluss des Lernvorgangs finden Sie in der Anleitung Ihrer Alarmzentrale.
Schritt 5: Nachdem der Door Contact angelernt wurde, versetzen Sie die Alarmzentrale in den Modus „Walk Test“, halten Sie den Door Contact am gewünschten Montageort und drücken Sie die Testtaste, um zu prüfen, ob sich dieser Standort in Reichweite der Alarmzentrale befindet.
Schritt 6: Wenn Sie mit dem Door Contact am gewählten Standort zufrieden sind, fahren Sie mit der Installation fort.
Installation
So öffnen Sie die Abdeckung des Türkontakts:

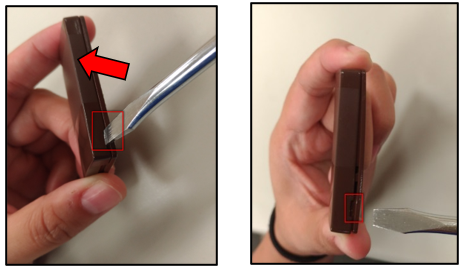

Schritt 1. Setzen Sie einen Schlitzschraubendreher in die Öffnung an einer Seite der Abdeckung ein, wie in (Bild 1).
Schritt 2. Drücken Sie den Schlitzschraubendreher nach oben, wie in (Bild 2).
Schritt 3. Wechseln Sie zur anderen Seite und wiederholen Sie Schritt 1 und Schritt 2.
(Bild 1) (Bild 2)
Schritt 4. Nachdem die Abdeckung geöffnet wurde, können Sie mit dem Batteriewechsel usw. fortfahren.
Schritt 5. So bringen Sie die Abdeckung wieder an:

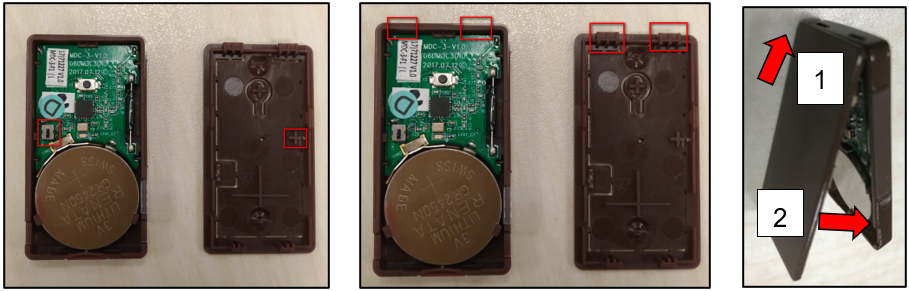

Stellen Sie sicher, dass die Sabotage-Kompressionsmarkierung auf den Sabotageschalter ausgerichtet ist (Bild 3).
Stellen Sie außerdem sicher, dass die unteren Haken der Rückabdeckung am unteren Rand der Vorderabdeckung (Rückseite) eingerastet sind, wie in (Bild 4)
Setzen Sie die unteren Haken in die unteren Verriegelungen der Vorderabdeckung (Rückseite) ein und drücken Sie sie dann nach unten wie (1) in (Bild 5), drücken Sie anschließend die gesamte Rückabdeckung nach vorne (2), um sie zu schließen, bis Sie ein Einrastgeräusch hören.
(Bild 3) (Bild 4) (Bild 5)
Montagemethoden
Montieren Sie den Türkontakt mit einer der folgenden Montagemethoden: Klettband-Montage oder Schraubmontage.
Montieren Sie den Magneten am beweglicheren Objekt (z. B. der Tür) mithilfe des doppelseitigen Klebepads oder der mitgelieferten Schrauben.

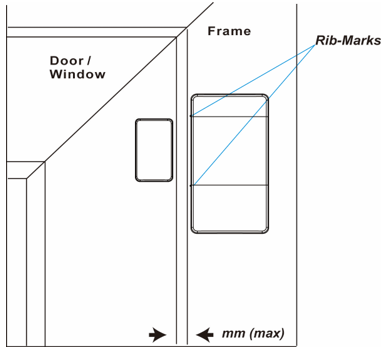

Richten Sie den Magneten an der Rippenmarkierung auf dem Türkontakt aus. Verwenden Sie bei Bedarf den Magnet-Abstandshalter, um den Magneten besser an den Rippenmarkierungen auszurichten.
Hinweis:
Der Magnet sollte bei geschlossener Tür nicht mehr als 15 mm vom Melder entfernt sein.
Montagemethoden für den Türkontakt
Schraubmontage
Die Rückabdeckung besitzt zwei Montagelöcher (Ausbrechöffnungen), an denen das Material dünner ist, für Montagezwecke.
So montieren Sie den Türkontakt:
Entfernen Sie die Abdeckung (siehe Installation oben).
Brechen Sie die Ausbrechöffnung an der Rückabdeckung heraus.
Verwenden Sie die Löcher als Schablone und bohren Sie beide Löcher.
Setzen Sie Dübel ein, wenn Sie in Putz oder Ziegel montieren.
Schrauben Sie die Rückabdeckung mit einem Kreuzschlitzschraubendreher in den Dübel.
Befestigen Sie die Vorderabdeckung an der Rückabdeckung (siehe Bild 3 ~ 5 oben).
Klettband-Montage:
Der Türkontakt kann mit dem mitgelieferten Klettband an der Wand montiert werden.

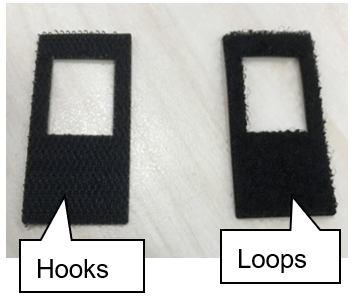

Haken, Schlaufen
Reinigen Sie die Montagestelle an der Wand sowie die Rückseite des Türkontakts mit Entfetter. Montieren Sie nicht auf Wänden mit abblätternder Farbe oder rauer Oberfläche.
Das Klettband kann in Haken- und Schlaufenseite getrennt werden.

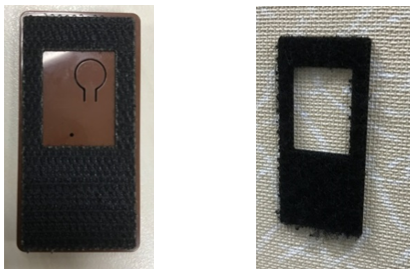

Entfernen Sie die Schutzfolie der Hakenseite und bringen Sie diese an der Rückseite des Türkontakts an. Drücken Sie 30 Sekunden lang fest an, um guten Kontakt sicherzustellen. (Bild 6.)
Entfernen Sie die Schutzfolie der Schlaufenseite und bringen Sie diese an der gewünschten Montagestelle an, wie in (Bild 7.) Drücken Sie 30 Sekunden lang fest an, um guten Kontakt sicherzustellen.
(Bild 6.) (Bild 7.)

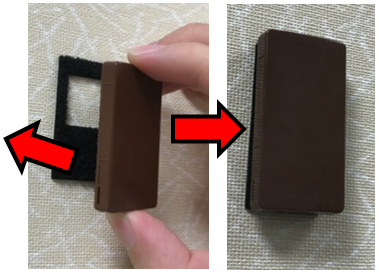

Bringen Sie den Türkontakt auf der an der Wand angebrachten Schlaufenseite des Klettbands an (Bild 8 & 9.)
(Bild 8.) (Bild 9.)
Montagemethoden für den Magneten

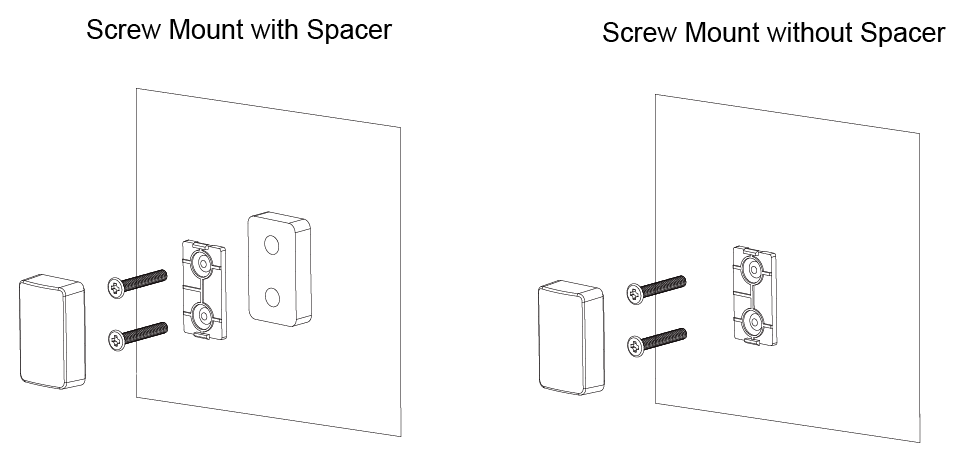

Schraubmontage
Die Rückabdeckung des Magneten besitzt zwei Montagelöcher für Montagezwecke.
So montieren Sie den Magneten:

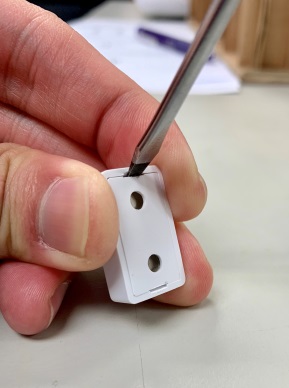

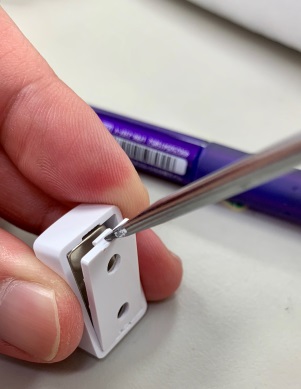

Öffnen Sie die Rückabdeckung, indem Sie einen Schlitzschraubendreher in die eingebuchtete Stelle einsetzen und nach oben drücken.
Verwenden Sie die Löcher als Schablone und bohren Sie beide Löcher.
Schrauben Sie die Rückabdeckung mit einem Kreuzschlitzschraubendreher an die Tür/das Fenster. Verwenden Sie bei Bedarf den Magnet-Abstandshalter, um den Magneten besser an den Rippenmarkierungen auszurichten.
Befestigen Sie die Vorderabdeckung an der Rückabdeckung. Wenn die Vorderabdeckung fest auf der Rückabdeckung sitzt, sollten Sie ein Klick-Geräusch hören.

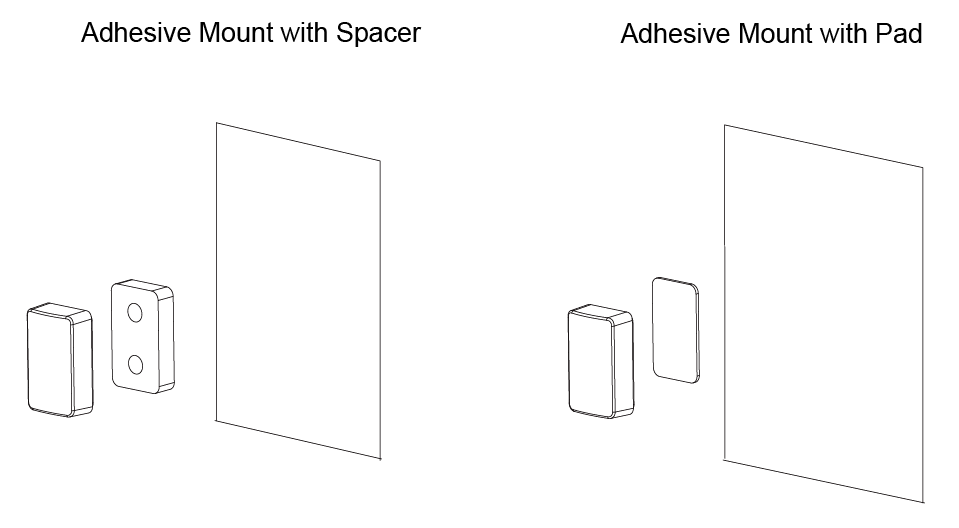

Klebemontage
Der Magnet kann auch mit dem doppelseitigen Klebepad oder dem doppelseitigen selbstklebenden Magnet-Abstandshalter montiert werden.
Reinigen Sie die Montagestelle und die Rückseite des Magneten mit einem geeigneten Entfetter.
Entfernen Sie die Schutzfolie von einer Seite des doppelseitigen Klebepads oder des doppelseitigen selbstklebenden Magnet-Abstandshalters. Bringen Sie es an der Rückseite des Magneten an und drücken Sie 30 Sekunden lang fest an, um guten Kontakt sicherzustellen.
Entfernen Sie die andere Schutzfolie und drücken Sie den Magneten 30 Sekunden lang fest auf die gewünschte Position.
Hinweis:
Bitte bringen Sie das doppelseitige Klebepad oder den doppelseitigen selbstklebenden Magnet-Abstandshalter nicht erneut an. Sie können nicht wiederverwendet werden
