SCM-8
Rolladensteuerung
Einführung

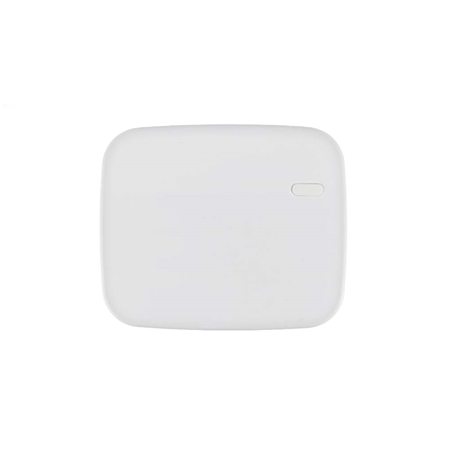

Der SCM-8 ist eine Rolladensteuerung, die eine komfortable Bedienung ermöglicht, um motorisierte Rolladen ferngesteuert hoch- oder herunterzufahren bzw. anzuhalten.
Die Rolladensteuerung verfügt über zwei Motorausgänge für die automatische und ferngesteuerte Steuerung sowie zwei lokale Schalter für die optionale manuelle Steuerung. Der Benutzer kann den SCM-8 über die Alarmzentrale aus der Ferne oder manuell durch Betätigen der lokalen Schalter steuern.
Der SCM-8 ist zudem mit einer Zugentlastungsklemme und einer Kabelschnalle ausgestattet, um die elektrische und mechanische Integrität, die Gesamtleistung und die Sicherheit zu gewährleisten.

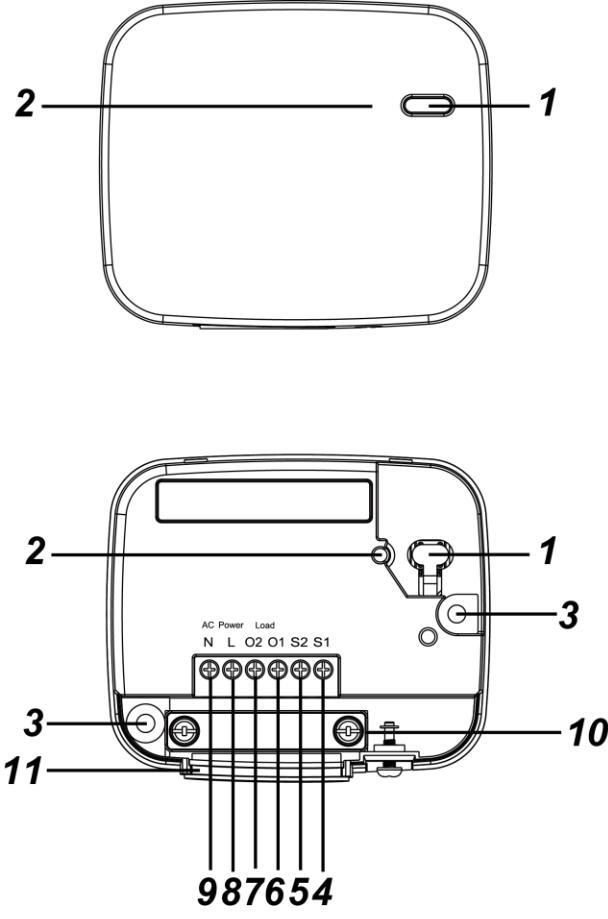

Teilebezeichnung
Testtaste
Einmal drücken: Sendet ein Überwachungssignal.
Meldet die aktuelle Position an die Alarmzentrale.
3 Sekunden gedrückt halten: Sendet einen Anlerncode.
Halten Sie die Taste beim Einschalten der Rolladensteuerung gedrückt, halten Sie sie etwa 4 Sekunden lang gedrückt und lassen Sie die Taste los, wenn die LED 3-mal blinkt, um einen Werksreset durchzuführen.
10 Sekunden gedrückt halten: Aufruf des Kalibrierungsmodus.
LED-Anzeige
Die LED-Anzeige zeigt den Status der Rolladensteuerung an:
Blinkt einmal: Beim Einschalten.
Blinkt zweimal: Wenn das Anlernen erfolgreich war.
Blinkt 3-mal: Die Rolladensteuerung wurde auf Werkseinstellungen zurückgesetzt.
Leuchtet dauerhaft: Im Anlernmodus.
Blinkt kontinuierlich: Im Kalibrierungsmodus.
Montagebohrungen
Lokaler Schalter S1 (Öffnungsrichtung)
Schließen Sie einen externen Schalter an diese Klemme an. Durch Betätigen dieses Schalters wird der Rolladen über den Motorausgang O1 in Richtung Öffnen bewegt.
Wird dieser Schalter betätigt, während sich der Rolladen in Richtung Schließen bewegt, hält der Rolladen an.
Lokaler Schalter S2 (Schließrichtung)
Schließen Sie einen externen Schalter an diese Klemme an. Durch Betätigen dieses Schalters wird der Rolladen über den Motorausgang O2 in Richtung Schließen bewegt
Wird dieser Schalter betätigt, während sich der Rolladen in Richtung Öffnen bewegt, hält der Rolladen an.
Motorausgang O1 (Öffnungsrichtung)
An die Öffnen-Klemme des Rolladenmotors anschließen.
7. Motorausgang O2 (Schließrichtung)
An die Schließen-Klemme des Rolladenmotors anschließen.
Stromversorgung L (Phase)
Stromversorgung N (Neutralleiter)
Zugentlastungsklemme

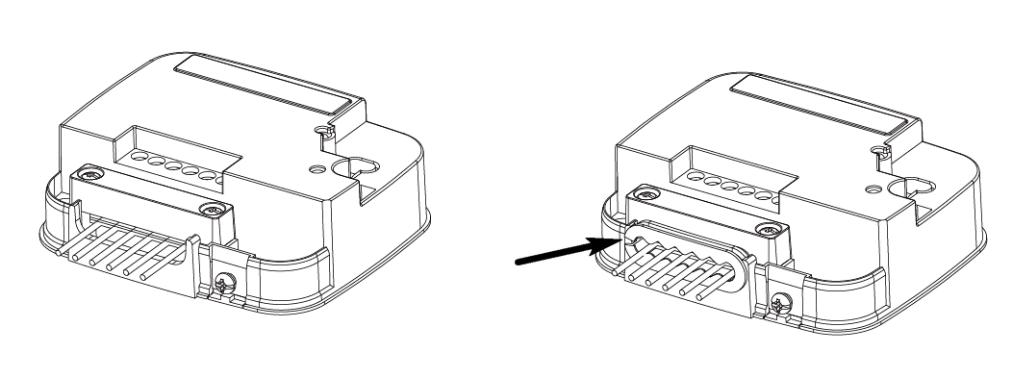

Die Klemme dient zur Sicherung der Kabel und bietet eine Zugentlastung, um die Kabel vor der Metallaussparung zu schützen.
11. Kabelschnalle
Die Kabelschnalle dient zur Kabelführung.
Spezifikation
Stromversorgung: 100 – 240VAC, 50/60Hz
Unterstützter Laststrom: 1/2 HP (Pferdestärke); 3,6 Ampere für Motoren mit kompensiertem Leistungsfaktor (induktive Lasten)
Achtung
Sämtliche Arbeiten am Gerät, einschließlich Installation und Wartung, müssen von einem qualifizierten und zugelassenen Elektriker durchgeführt werden.
Stellen Sie vor der Installation oder Wartungsarbeiten sicher, dass die Stromversorgung getrennt wurde.
Schließen Sie das Gerät nicht an Lasten an, die den unterstützten Laststrom überschreiten.
Schließen Sie das Gerät ausschließlich an Wechselstrommotoren an.
Verkabelung

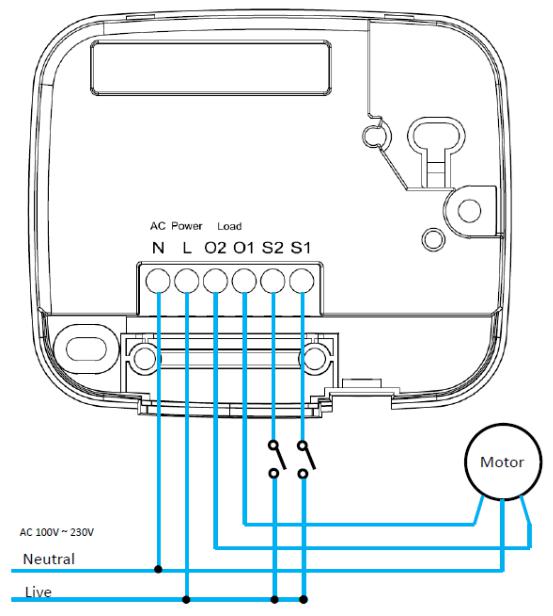

Der SCM-8 sollte gemäß dem folgenden Diagramm angeschlossen werden:
Verbinden Sie die N-Klemme des SCM mit der N-Klemme der Stromversorgung.
Verbinden Sie die L-Klemme des SCM mit der L-Klemme der Stromversorgung.
Verbinden Sie die O1-Klemme des SCM mit der Öffnen-Klemme des Rolladenmotors.
Verbinden Sie die O2-Klemme des SCM mit der Schließen-Klemme des Rolladenmotors.
(Optionaler lokaler Schalter) Verbinden Sie die Klemmen S2 und S1 des SCM mit der L-Klemme der Stromversorgung.
Führen Sie jedes Kabel in die Klemme ein, mit der es verbunden werden soll, und ziehen Sie jede Schraube fest, um die Klemmen zu schließen und die Kabel zu fixieren.
Nachdem die Kabel angeschlossen wurden, verwenden Sie die Kabelschnalle zur Kabelführung und platzieren Sie sie auf der Basis, wobei die Öffnung nach links zeigt.
Anlernen
Schritt 1: Schließen Sie die Stromversorgung gemäß den Installationsanweisungen im vorherigen Abschnitt an die Shutter Control an und schalten Sie die Shutter Control ein.
Schritt 2: Versetzen Sie die Alarmzentrale in den Anlernmodus.
Schritt 3: Halten Sie die Test-Taste an der Shutter Control 3 Sekunden lang gedrückt, um einen Anlerncode zu senden.
Schritt 4: Die LED blinkt einmal und leuchtet dann dauerhaft, nachdem die Taste losgelassen wurde, was anzeigt, dass sich die Shutter Control im Anlernmodus befindet.
Schritt 5: Wenn die Alarmzentrale das Signal von der Shutter Control empfängt, zeigt sie die entsprechende Information an. Beachten Sie das Handbuch der Alarmzentrale, um den Anlernvorgang abzuschließen.
Schritt 6: Wenn die Shutter Control den Anlerncode von der Alarmzentrale empfängt, blinkt die LED der Shutter Control zweimal und erlischt anschließend, um anzuzeigen, dass der Anlernvorgang abgeschlossen ist.
Hinweis:
Wenn die Shutter Control nach dem Aktivieren des Anlernmodus innerhalb von 1 Minute keine Bestätigung von der Alarmzentrale erhält, verlässt sie den Anlernmodus automatisch.
Wenn die Shutter Control bereits in einem Alarmzentralen-System vorhanden ist, müssen Sie die Shutter Control zunächst aus der Alarmzentrale entfernen, bevor Sie sie in eine andere Alarmzentrale anlernen können.
Gehtest
Um zu testen, ob die Shutter Control mit der Alarmzentrale kommunizieren kann:
Versetzen Sie die Alarmzentrale in den Gehtest-Modus.
Drücken Sie die Test-Taste an der Shutter Control.
Die Alarmzentrale sollte anzeigen, ob sich die Shutter Control innerhalb der Reichweite befindet (bitte beachten Sie das Bedienungshandbuch der Alarmzentrale).
Montage
Nachdem Sie den Gehtest abgeschlossen haben und sicher sind, dass das Gerät am gewählten Standort mit der Alarmzentrale kommunizieren kann, fahren Sie mit der Montage fort.
Trennen Sie die Hauptstromversorgung.
Lösen Sie die untere Befestigungsschraube und entfernen Sie die obere Abdeckung der Shutter Control.
Verwenden Sie die Montagelöcher am Sockel, um die Montageposition an der Wand zu markieren.
Bohren Sie Löcher an der markierten Position und setzen Sie bei Bedarf Dübel ein, schrauben Sie den Sockel an der Montageposition fest.
Setzen Sie die obere Abdeckung wieder ein und ziehen Sie die untere Befestigungsschraube fest.
Überwachung
Nachdem die Shutter Control erfolgreich in die Alarmzentrale angelernt wurde, sendet das Gerät automatisch in zufälligen Abständen von 30 bis 50 Minuten ein Überwachungssignal zusammen mit einer Positionsmeldung an die Alarmzentrale.
Wenn die Alarmzentrale über den voreingestellten Zeitraum kein Signal von der Shutter Control erhalten hat, zeigt die Alarmzentrale auf ihrem Display an, dass bei der betreffenden Shutter Control ein Signalausfall-Problem vorliegt.
Bedienung
Kalibrierung
Die Standard-Aktivierungszeit der Shutter Control beträgt 4 Minuten. Wenn die Auf/Ab-Taste gedrückt wird oder die Alarmzentrale eine Auf/Ab-Anforderung sendet, wird der Shutter-Motor für 4 Minuten aktiviert.
Damit die Shutter Control ordnungsgemäß funktioniert, muss ihre Aktivierungszeit manuell kalibriert werden. Kalibrieren Sie die Aktivierungszeit gemäß den nachfolgenden Schritten:
Vor der Kalibrierung müssen die externen lokalen Schalter an die Shutter Control angeschlossen sein.
Halten Sie die Test-Taste 10 Sekunden lang gedrückt und lassen Sie sie dann los, um in den Kalibrierungsmodus zu gelangen (die LED blinkt zweimal). Die Shutter Control fährt nach dem Aktivieren des Kalibrierungsmodus 4 Minuten lang in Richtung „Auf“.
Warten Sie 4 Minuten, bis der Shutter-Motor stoppt, und drücken Sie dann die Taste „Ab“, um das Rollo herunterzufahren. (Falls das Rollo bereits vor Ablauf der 4 Minuten die geöffnete Position erreicht hat, können Sie die Taste „Ab“ drücken, um den Shutter-Motor zu stoppen. Drücken Sie anschließend die Taste „Ab“ erneut, um das Rollo herunterzufahren.)
Drücken Sie die Taste „Auf“ in dem Moment, in dem das Rollo vollständig geschlossen ist. Die Shutter Control speichert die Zeit, die das Rollo zum Fahren von geöffnet zu geschlossen benötigt hat, als neue „Schließzeit“.
Nach Schritt 4 (wenn die Taste „Auf“ in dem Moment gedrückt wird, in dem das Rollo vollständig geschlossen ist) fährt die Shutter Control in Richtung „Auf“.
Drücken Sie die Taste „Ab“ in dem Moment, in dem das Rollo vollständig geöffnet ist. Die Shutter Control speichert die Zeit, die das Rollo zum Fahren von geschlossen zu geöffnet benötigt hat, als neue „Öffnungszeit“.
Nach Abschluss der Kalibrierung sendet die Shutter Control eine Positionsmeldung an die Alarmzentrale und arbeitet mit der neuen Schließ-/Öffnungszeit.
Beispiel
Wenn das Rollo 30 Sekunden benötigt, um von Geöffnet nach Geschlossen zu fahren, und 40 Sekunden, um von Geschlossen nach Geöffnet zu fahren, beträgt die neue Schließzeit 30 Sekunden und die neue Öffnungszeit 40 Sekunden.
Nach der Kalibrierung fährt die Shutter Control bei jeder Schließanforderung 30 Sekunden lang in Richtung Schließen. Bei einer Öffnungsanforderung fährt sie 40 Sekunden lang in Richtung Öffnen.
Die Aktivierungszeit wird auf 4 Minuten zurückgesetzt, sobald die Shutter Control auf Werkseinstellungen zurückgesetzt wurde.
Rollladensteuerung
Fernbedienung

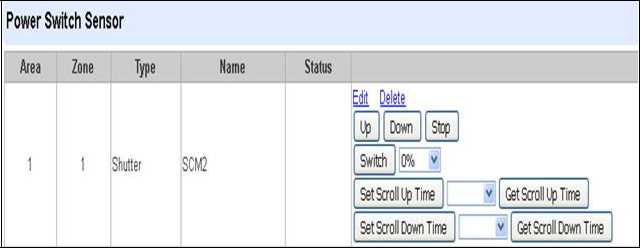

Nachdem die Rollladensteuerung erfolgreich in die Alarmzentrale eingelernt wurde, kann der Benutzer den Rollladen über die Webseite der Alarmzentrale fernbedient öffnen, schließen oder stoppen.
Wenn die Rollladensteuerung eine Öffnen-/Schließen-Anforderung von der Alarmzentrale erhält, fährt sie entsprechend der kalibrierten Aktivierungszeit in die entsprechende Richtung, um den Rollladen vollständig zu öffnen bzw. zu schließen.
Der Rollladenstatus kann über die Webseite der Alarmzentrale auch in Prozentschritten von 0%, 10%, 20% … bis 100% eingestellt werden.
Der aktuelle Öffnungsprozentsatz wird ebenfalls an die Alarmzentrale übermittelt.
Lokaler Schalter
Wenn ein optionaler lokaler Schalter angeschlossen ist, können Benutzer den Rollladen auch durch Drücken des Schalters öffnen bzw. schließen.
Ein Drücken und Loslassen des Schalters von weniger als 1 Sekunde steuert den Rollladen so, dass er vollständig öffnet oder schließt.
Wird der Schalter gedrückt, während sich der Rollladen in die entgegengesetzte Richtung bewegt, stoppt der Rollladen. Drücken Sie den Schalter erneut, um den Rollladen zu öffnen bzw. zu schließen.
Wenn beispielsweise der Ab-Schalter gedrückt wird, während sich der Rollladen öffnet, stoppt der Rollladen. Ein erneutes Drücken des Ab-Schalters startet den Schließvorgang des Rollladens.
Werksreset
Durch das Zurücksetzen der Rollladensteuerung auf die Werkseinstellungen wird ihr Speicher gelöscht und sie wird auf die Werksstandardeinstellungen zurückgesetzt.
Halten Sie die Taste gedrückt, während Sie die Rollladensteuerung einschalten, halten Sie die Taste etwa 4 Sekunden lang gedrückt und lassen Sie sie los, sobald die LED 3-mal blinkt, um den Werksreset durchzuführen.
