SDC-1
Slim Door Contact
Der Slim Door Contact überwacht das Öffnen/Schließen bestimmter Vorrichtungen (z. B. Türen oder Fenster). Der Türkontakt wird am Rahmen der zu überwachenden Vorrichtung befestigt, während ein Betätigungsmagnet an der Vorrichtung selbst angebracht wird. Wenn die Tür oder das Fenster geöffnet wird, entfernt sich der Magnet vom Türkontakt, wodurch ein interner Magnetschalter aktiviert wird und der Türkontakt ein Alarmsignal an die Alarmzentrale sendet. Der Türkontakt ist außerdem in der Lage, Signalprobleme sowie einen niedrigen Batteriestand zu melden.

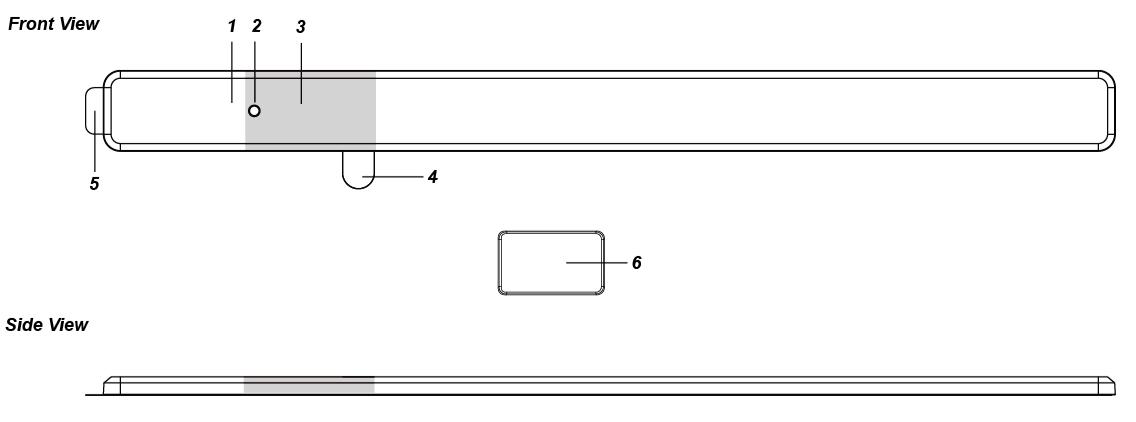

Bezeichnung der Teile
LED-Anzeige
Lern-/Testtaste
*(Verwenden Sie ein spitzes Werkzeug wie eine Büroklammer, um die Lern-/Testtaste zu drücken).
Drücken Sie die Taste, um einen Lerncode zu übertragen.
Drücken Sie die Taste einmal, um für 3 Minuten in den Testmodus zu wechseln.
Magnet-Erfassungsbereich
Batterieisolator
Klebestreifen-Trägerfolie
Magnet
Bitte beachten Sie Magnet Scope Positioning, um zu erfahren, wie der Magnet korrekt mit dem Türkontakt verwendet wird.
Funktionen
LED-Anzeige
Im normalen Betriebsmodus bleibt die LED-Anzeige ausgeschaltet, außer in folgenden Situationen:
Wenn der Türkontakt bei niedrigem Batteriestand ausgelöst wird.
Wenn der Türkontakt ausgelöst wird und im Testmodus ein Signal überträgt.
Überwachung
Der Türkontakt sendet im normalen Betriebsmodus automatisch in zufälligen Abständen von 30 bis 50 Minuten Überwachungssignale an die Alarmzentrale.
Wenn die Alarmzentrale innerhalb eines vorgegebenen Zeitraums kein Signal vom Türkontakt empfangen hat, zeigt die Alarmzentrale an, dass der Türkontakt ein Signalproblem aufweist.
Batterie
Der Türkontakt verwendet als Stromquelle einen Lithium-Mangandioxid-Batteriesatz (Li/MnO2).
Der Türkontakt ist zudem in der Lage, einen niedrigen Batteriestand zu erkennen. Bei niedrigem Batteriestand wird zusammen mit der regulären Signalübertragung ein Signal für niedrigen Batteriestand an die Alarmzentrale gesendet. Die LED leuchtet auf, wenn der Türkontakt bei niedrigem Batteriestand ausgelöst wird.
Hinweis:
Die im Slim Door Contact vorinstallierte Batterie kann nicht ausgetauscht oder ersetzt werden.
Testmodus
Der Türkontakt kann durch einmaliges Drücken der Lern-/Testtaste für 3 Minuten in den Testmodus versetzt werden.
Im Testmodus leuchtet die LED-Anzeige beim Auslösen des Türkontakts auf.
Jedes Drücken der Testtaste veranlasst den Türkontakt, ein Testsignal zur Funkreichweitenprüfung an die Alarmzentrale zu senden, und setzt den Testmodus erneut auf 3 Minuten zurück.
Der Türkontakt verlässt den Testmodus nach Ablauf der 3 Minuten automatisch und kehrt zum normalen Betriebsmodus zurück.
Erste Schritte
Anlernen
Schritt 1: Ziehen Sie den Batterieisolator heraus, um den Türkontakt mit Strom zu versorgen.
Schritt 2: Versetzen Sie die Alarmzentrale in den Lernmodus (Einzelheiten entnehmen Sie bitte der Anleitung der Alarmzentrale).
Schritt 3: Drücken Sie die Lern-/Testtaste am Türkontakt, um einen Lerncode an die Alarmzentrale zu senden.
Schritt 4: Wenn die Alarmzentrale den Code erfolgreich empfängt, reagiert die Alarmzentrale entsprechend (z. B. mit Signaltönen). Weitere Hinweise zum Abschluss des Lernvorgangs entnehmen Sie bitte der Anleitung Ihrer Alarmzentrale.
Schritt 5: Nachdem der Türkontakt angelernt wurde, versetzen Sie die Alarmzentrale in den Modus „Walk Test“, halten Sie den Türkontakt an
der gewünschten Position und drücken Sie die Lern-/Testtaste, um zu prüfen, ob sich diese Position innerhalb der Signalreichweite der Alarmzentrale befindet.
Schritt 6: Wenn Sie mit der Funktion des Türkontakts an der gewählten Position zufrieden sind, können Sie mit der Installation fortfahren.
Installation
Schritt 1: Die Montagefläche sollte sauber, trocken und glatt sein. Reinigen Sie die Montagefläche bei Bedarf mit einem geeigneten Entfetter.
Schritt 2: Entfernen Sie die Schutzfolie vom Klebeband auf der Rückseite des Türkontakts.
Schritt 3: Bringen Sie den Türkontakt auf der Montagefläche (d. h. dem Türrahmen oder Fensterrahmen) an und drücken Sie ihn 30 Sekunden lang fest an, um eine gute Haftung sicherzustellen.
Schritt 4. Entfernen Sie die Schutzfolie vom Klebeband am Magneten
Schritt 5. Bringen Sie den Magneten an einem beweglichen Objekt an, d. h. an der Tür oder dem Fenster, und drücken Sie ihn 30 Sekunden lang fest an, um eine gute Haftung sicherzustellen. Der Magnet muss auf den Magneterfassungsbereich des Türkontakts ausgerichtet sein (siehe unten unter Magnetpositionierung).
Hinweis:
Bringen Sie das 3M-Klebeband nicht auf einer Fläche mit abblätternder oder rissiger Farbe oder auf einer rauen Fläche an.
Das 3M-Klebeband kann nicht wiederverwendet werden.
Magnetpositionierung
Der Bereich in der Nähe der Learn/Test-Taste des Türkontakts ist der wichtigste Magneterfassungsbereich.
Der Magneterfassungsbereich ist zur einfachen Identifizierung poliert.
Der Magnet sollte bei geschlossener Tür/geschlossenem Fenster nicht mehr als 15mm vom Türkontakt entfernt sein.

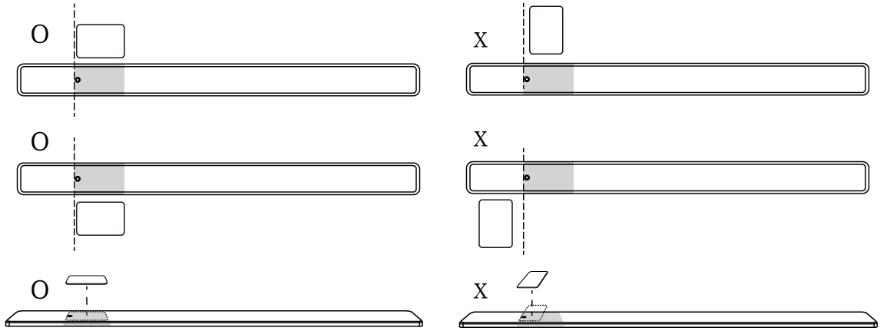

Der Magnet sollte entsprechend dem Magneterfassungsbereich gemäß den nachfolgenden Abbildungen positioniert werden.
Bei der Installation innerhalb einer Tür-/Fensternut (ähnlich wie in der obigen Abbildung) sollte der Abstand zwischen Fenster und Fensterrahmen größer als 5mm sein, da sich das Fenster andernfalls nicht ordnungsgemäß schließen lässt.
