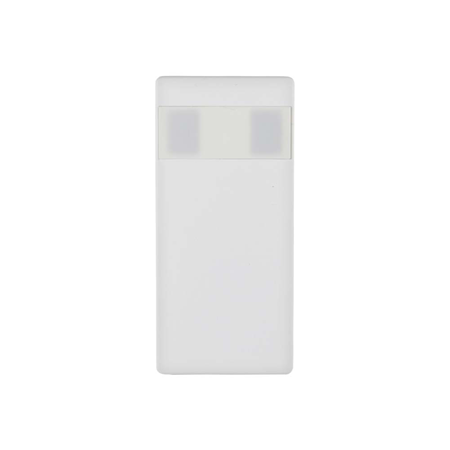

WADC-1
Wandering Prevention Door Contact
WADC-1 ist ein Türkontakt, der PIR-Melder kombiniert, um Türöffnungen zu überwachen und Bewegungen im Umfeld der Tür zu erkennen. WADC-1 wurde speziell für Personen entwickelt, die an Demenz leiden und zum Umherwandern neigen, und sendet Signale an die Alarmzentrale, um die Pflegeperson zu benachrichtigen, wenn der Nutzer die Tür öffnet und sich vom Innenraum nach außen bewegt.
WADC-1 verfügt über zwei einstellbare Empfindlichkeitsstufen, die zusätzlichen Nutzungskomfort bieten. Bei einer Montagehöhe von 2,1 bis 2,3 Metern über dem Boden weist jeder PIR-Melder ein Erfassungsmuster von 3 x 1 Metern auf Bodenhöhe auf.

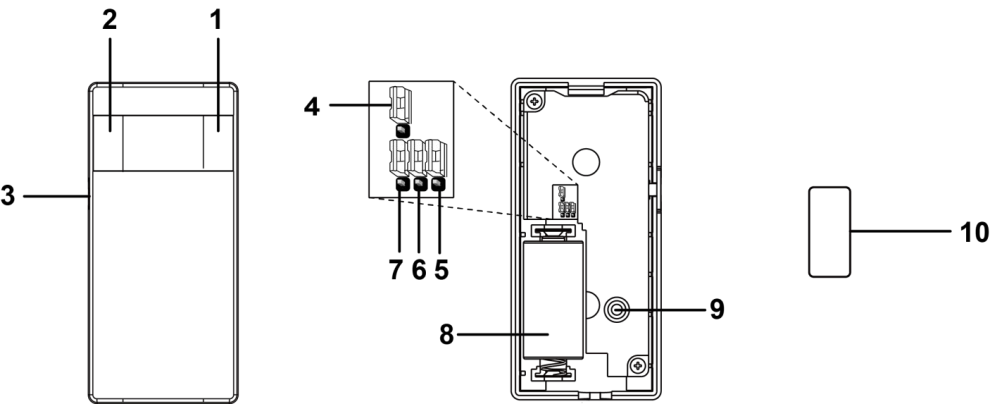

Bezeichnung der Bauteile
1. LED-Anzeige (Rot)
Die LED-Anzeige zeigt den Status des PIR-Melders der Zone 2 (Türöffnungsbereich) sowie des Türkontakts an.
2. LED-Anzeige (Grün)
Die LED-Anzeige zeigt den Status des PIR-Melders der Zone 1 sowie des Türkontakts an.
3. Testtaste
Drücken Sie die Testtaste, um den Lerncode zu übertragen oder den Testmodus für 3 Minuten zu aktivieren.
4. Jumper-Schalter zur Aktivierung/Deaktivierung der Supervision (JP2) (derzeit reserviert)
Jumper gesteckt
Der Jumper ist gesteckt und verbindet die beiden Pins.
Jumper nicht gesteckt
Der Jumper ist entfernt oder auf einem Pin „geparkt“.
Wenn der Jumper auf ON gesetzt ist, ist die Supervision deaktiviert.
Wenn der Jumper auf OFF gesetzt ist, ist die Supervision aktiviert. (Werkseinstellung)
Der JP2-Jumper-Schalter wird derzeit nicht unterstützt. Die Supervision ist stets aktiviert.
5. Jumper-Schalter zur Empfindlichkeitserhöhung (JP3)
Jumper gesteckt
Der Jumper ist gesteckt und verbindet die beiden Pins.
Jumper nicht gesteckt
Der Jumper ist entfernt oder auf einem Pin „geparkt“.
Ist der Jumper auf OFF gesetzt, befindet sich die Erkennungsempfindlichkeit der PIR-Melder auf normalem Niveau. (Werkseinstellung)
Ist der Jumper auf ON gesetzt, wird die Erkennungsempfindlichkeit der PIR-Melder auf hoch gesetzt.
6.Jumper-Schalter für Einzel-/Mehrfachmelder-Einstellung (JP4)
Jumper gesteckt
Der Jumper ist gesteckt und verbindet die beiden Pins.
Jumper nicht gesteckt
Der Jumper ist entfernt oder auf einem Pin „geparkt“.
Jumper OFF, reserviert.
Ist der Jumper auf ON gesetzt, wird WADC-1 als 1 Melder (WADC) erkannt. (Werkseinstellung)
7. Jumper-Schalter für die Türöffnungsrichtung (JP5)
Jumper gesteckt
Der Jumper ist gesteckt und verbindet die beiden Pins.
Jumper nicht gesteckt
Der Jumper ist entfernt oder auf einem Pin „geparkt“.
Stellen Sie sicher, dass JP5 auf ON gesetzt ist, damit die Einstellung wirksam wird.
Setzen Sie den Jumper auf OFF, wenn die Tür, an der der Magnet montiert ist, so konzipiert ist, dass sie nach außen öffnet. (Werkseinstellung)
Setzen Sie den Jumper auf ON, wenn die Tür, an der der Magnet montiert ist, so konzipiert ist, dass sie nach innen öffnet.
Batteriefach
Sabotagekontakt
Wenn WADC-1 montiert ist, wird der Sabotagekontakt ausgelöst, sobald die Abdeckung geöffnet oder das Gerät von der Montagefläche entfernt wird.
Magnet
Supervision-Funktion
Der PIR-Melder der Zone 1, der PIR-Melder der Zone 2 und der Türkontakt übertragen ihr Supervisionssignal jeweils separat alle 30 bis 50 Minuten an die Alarmzentrale.
Empfängt die Alarmzentrale die von einem bestimmten Gerät übertragenen Supervisionssignale innerhalb einer voreingestellten Zeit nicht, wird eine Störungsmeldung „Out-Of-Order“ erzeugt.
Funktion zur Erhöhung der Empfindlichkeit (JP3)
Sie können die Funktion zur Erhöhung der Empfindlichkeit verwenden, um die Erkennungsempfindlichkeit der PIR-Melder zu erhöhen. Um die Erkennungsempfindlichkeit zu erhöhen, verbinden Sie den Jumper-Schalter (JP3), um ihn auf die Position ON zu setzen. Um die normale Erkennungsempfindlichkeit beizubehalten, trennen Sie den Jumper-Schalter (JP3), um ihn auf die Position OFF zu setzen (Werkseinstellung).
Funktion zur Einstellung eines einzelnen/mehrerer Melder (JP4) (JP4 reserviert)
Sie können den Jumper-Schalter (JP4) verwenden, um festzulegen, ob das Gerät nach dem Anlernen an die Alarmzentrale als einzelner Melder oder als mehrere Melder erkannt werden soll. Wenn der Jumper-Schalter (JP4) auf ON gesetzt ist, wird der WADC-1 als 1 Melder erkannt. Bei jeder erkannten Bewegung blinkt die LED. Wenn der Jumper-Schalter auf OFF gesetzt ist, wird der WADC-1 als 3 separate Melder erkannt (PIR-Zone-1-Melder, PIR-Zone-2-Melder und der Türkontakt).
Hinweis:
Bevor Sie die Einstellung von JP4 ändern, entfernen Sie stets zuerst die Batterie. Drücken Sie mehrmals die Testtaste, ändern Sie die Jumper-Einstellung wie gewünscht, und setzen Sie die Batterie wieder ein. Die Änderungen werden wirksam, sobald das Gerät wieder mit Batteriestrom versorgt wird.
Erkennung der Türöffnungsrichtung (JP5)
Sie können den Jumper-Schalter verwenden, um die Öffnungsrichtung Ihrer Tür einzustellen. Damit diese Einstellung wirksam wird, stellen Sie zunächst sicher, dass JP4 auf ON gesetzt ist. Wenn die Tür, an der der Magnet installiert ist, nach außen öffnet, setzen Sie den Jumper-Schalter (JP5) auf OFF.
Wenn die Tür nach innen öffnet, setzen Sie den Jumper-Schalter (JP5) auf ON.
Testmodus
Im Normalmodus sendet das Drücken der Testtaste ein Testsignal an die Alarmzentrale zur Prüfung der Funkreichweite, und der WADC-1 wechselt für 3 Minuten in den Testmodus. Nach 3 Minuten verlässt er den Testmodus automatisch und kehrt in den Normalmodus zurück.
Im Testmodus blinkt die grüne oder rote LED-Anzeige bei jeder erkannten Bewegung in PIR-Zone 1 oder PIR-Zone 2 (Türöffnungsbereich); sowohl die blaue LED als auch die rote LED blinken, wenn der Türkontakt ausgelöst wird.
Sie können den Erkennungsbereich der Melder von PIR-Zone 1 und Zone 2 überprüfen, indem Sie die Melder auslösen.
LED-Anzeige
Im normalen Betriebsmodus blinken die LED-Anzeigen in folgenden Situationen:
Wenn eine Bewegung in PIR-Zone 1 oder PIR-Zone 2 (Türöffnungsbereich) unter Störbedingungen (schwache Batterie, Sabotage offen) oder im Testmodus erkannt wird, blinkt die grüne LED oder die rote LED.
Wenn der Türkontakt unter Störbedingungen (schwache Batterie, Sabotage offen) oder im Testmodus ausgelöst wird, blinken sowohl die grüne als auch die rote LED.
Wenn die Abdeckung geöffnet und der Sabotageschalter ausgelöst wird, blinken sowohl die grüne als auch die rote LED.
Wenn die Testtaste unter Störbedingungen (schwache Batterie, Sabotage offen) gedrückt wird, blinken sowohl die grüne als auch die rote LED.
Wenn die Batterie erschöpft ist, stellt der WADC-1 alle Funktionen ein, und sowohl die grüne als auch die rote LED blinken alle 4 Sekunden.
Batterie
Der WADC-1 verwendet eine 3V-CR123-Lithiumbatterie als Stromquelle:
Der WADC-1 verfügt über eine Funktion zur Erkennung einer schwachen Batterie. Wird eine niedrige Batteriespannung festgestellt, wird zusätzlich zu den regulären Signalübertragungen ein Signal für schwache Batterie an die Alarmzentrale gesendet, damit diese den Status entsprechend anzeigen kann.
Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterie zweimal den Sabotageschalter, um eine vollständige Entladung sicherzustellen, bevor Sie eine neue Batterie einsetzen.
Erste Schritte
Ziehen Sie den Batterieisolator heraus, um die Batterie zu aktivieren.
Versetzen Sie die Alarmzentrale in den Anlernmodus; Einzelheiten hierzu finden Sie in der Anleitung der Alarmzentrale.
Drücken Sie die seitliche Testtaste, um einen Anlerncode an die Alarmzentrale zu senden.
Wenn JP4 auf ON gesetzt ist, wird der WADC-1 als 1 Melder (WADC) erkannt und belegt nach dem Anlernen an die Alarmzentrale 1 Zone in der Alarmzentrale.
Wenn JP4 auf OFF gesetzt ist, wird der WADC-1 als 3 separate Melder erkannt (PIR-Zone-1-Melder, PIR-Zone-2-Melder und der Türkontakt) und belegt nach dem Anlernen an die Alarmzentrale 3 Zonen in der Alarmzentrale.
Schlagen Sie in der Anleitung der Alarmzentrale nach, um den Anlernvorgang abzuschließen.
Gehtest
Nachdem der WADC-1 angelernt wurde, versetzen Sie die Alarmzentrale in den Modus „Gehtest“, halten Sie den WADC-1 an der gewünschten Position und drücken Sie die Testtaste, um zu prüfen, ob sich diese Position innerhalb der Funkreichweite der Alarmzentrale befindet; Einzelheiten zum Gehtest finden Sie in der Anleitung der Alarmzentrale.
Sobald Sie sicher sind, dass der WADC-1 an der gewählten Position ordnungsgemäß funktioniert, können Sie mit der Montage fortfahren.
Installationsanleitung
Der WADC-1 sollte am Türrahmen direkt über der Tür installiert werden, um nach unten zu blicken und Bewegungen rund um die Tür zu überwachen.
Der Magnet sollte an der Tür auf der gegenüberliegenden Seite der internen Magnetschalter-Position des Türkontakts installiert werden.

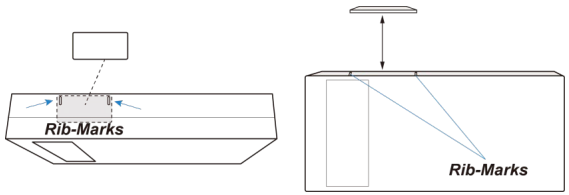

Der WADC-1 hat 2 Rippenmarkierungen auf einer Seite (siehe Abbildung), die die Position des internen Magnetschalters kennzeichnen. Der Magnet muss mit der Seite mit den Rippenmarkierungen des WADC-1 ausgerichtet werden, wie in der Abbildung unten gezeigt.

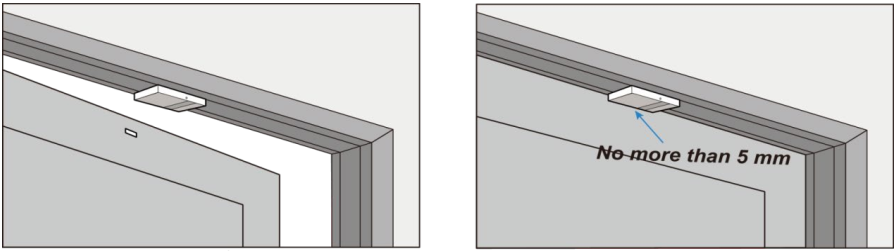

Wenn die Tür, an der der Magnet installiert ist, dazu konstruiert ist, nach außen zu öffnen, stellen Sie bitte JP5 auf OFF (stellen Sie sicher, dass JP4 auf ON gesetzt ist, damit die Einstellung wirksam wird). Der Abstand zwischen dem WADC-1 und dem Magneten sollte bei geschlossener Tür nicht mehr als 5mm betragen.

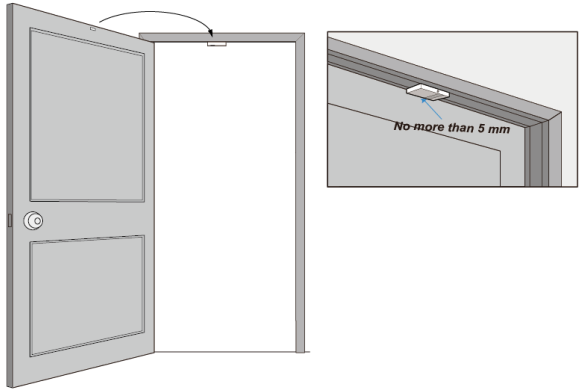

Wenn die Tür, an der der Magnet installiert ist, dazu konstruiert ist, nach innen zu öffnen, stellen Sie bitte JP5 auf ON (stellen Sie sicher, dass JP4 auf ON gesetzt ist, damit die Einstellung wirksam wird). Der Abstand zwischen dem WADC-1 und dem Magneten sollte bei geschlossener Tür nicht mehr als 5 mm betragen.
Vermeiden Sie die Montage des WADC-1 auf metallischen Oberflächen. Falls die Montage auf einer metallischen Oberfläche erfolgt, stellen Sie sicher zu testen, ob der Türkontakt beim Öffnen der Tür ausgelöst werden kann.
Montagemethode
Es gibt zwei Möglichkeiten, den WADC-1 zu montieren: Selbstklebende Montage oder Schraubmontage.
Selbstklebende Montage
Die Montagefläche sollte sauber, trocken und glatt sein. Reinigen Sie die Montagefläche bei Bedarf mit einem geeigneten Entfetter.
Entfernen Sie die Schutzfolie von einer Seite des doppelseitigen Klebebands. Bringen Sie das Klebeband auf der Rückseite des Geräts an und drücken Sie es 30 Sekunden lang fest, um eine gute Haftung sicherzustellen.
Entfernen Sie die andere Schutzfolie und drücken Sie den Türkontakt 30 Sekunden lang fest an der gewünschten Position an.
Hinweis:
Verwenden Sie die Klebebandmontage nicht auf einer Oberfläche mit abblätternder oder rissiger Farbe oder auf einer rauen Oberfläche.
Bitte bringen Sie das 3M-Klebeband nicht erneut an. Es kann nicht wiederverwendet werden
Schraubmontage
Der Sockel verfügt über zwei Aussparungen, an denen der Kunststoff dünner ist, zu Montagezwecken. (siehe Abbildung rechts)
So montieren Sie den Türkontakt:
Entfernen Sie die Abdeckung, indem Sie die Sicherungsschraube der Abdeckung mit einem Kreuzschlitzschraubendreher lösen.
Durchbrechen Sie die Aussparungen am Sockel.
Verwenden Sie die Löcher als Schablone und bohren Sie beide Löcher.
Setzen Sie Dübel ein, wenn Sie in Putz oder Ziegel montieren.
Schrauben Sie den Sockel mit einem Kreuzschlitzschraubendreher in den Dübel.
Befestigen Sie die Abdeckung am Sockel und ziehen Sie die Sicherungsschraube der Abdeckung fest.
Befestigen Sie den Magneten mit dem kleinen Stück doppelseitigem Klebeband an der Tür. Der Magnet muss mit der Seite mit den Rippenmarkierungen des Türkontakts ausgerichtet werden. Die Installation ist nun abgeschlossen.
Installationsempfehlungen
Der WADC-1 sollte an dem Teil des Türrahmens installiert werden, der sich direkt über der Tür befindet, um nach unten zu blicken und Bewegungen zu überwachen.

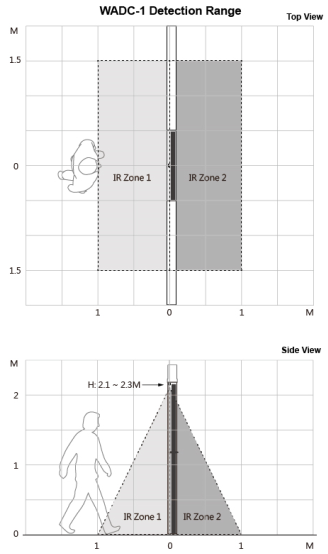

Bei einer Montagehöhe von 2,1~2,3 Metern und nach unten gerichteter Ausrichtung haben die PIR-Sensoren (PIR Zone 1 & Zone 2) jeweils ein Erfassungsmuster von 3 x 1 Metern auf Bodenhöhe.
