Einführung: Anleitung für autonome BOGP-Typ-Alarmzentralen
Diese Anleitung soll Sie durch die Einrichtung und Konfiguration von autonomen Alarmzentralen des Typs BOGP führen, die mit Batterien oder einer externen Batterie betrieben werden. Der Inhalt der Anleitung ist wie folgt gegliedert:
Externe Batterie und SIM-Anschluss
Registrierung der Alarmzentrale als Installateur und Master
Geräte hinzufügen und konfigurieren
Vollständige Systemkonfigurationen und Meldung an die Notrufleitstelle
1. Externer Batterie- + SIM-Anschluss und APN-Konfiguration
Es ist entscheidend, den APN zu konfigurieren, damit die Alarmzentrale mit der SmartHomeSec-Cloud kommunizieren kann. Ebenso ist der Anschluss der externen Batterie unerlässlich, damit die Alarmzentrale eine dauerhafte und effektive Kommunikation mit der Cloud aufrechterhalten kann. Wenn die Alarmzentrale nur über interne Batterien verfügt, verbindet sie sich nicht mit der Cloud, es sei denn, XMPP ist in den Einstellungen der Alarmzentrale aktiviert.

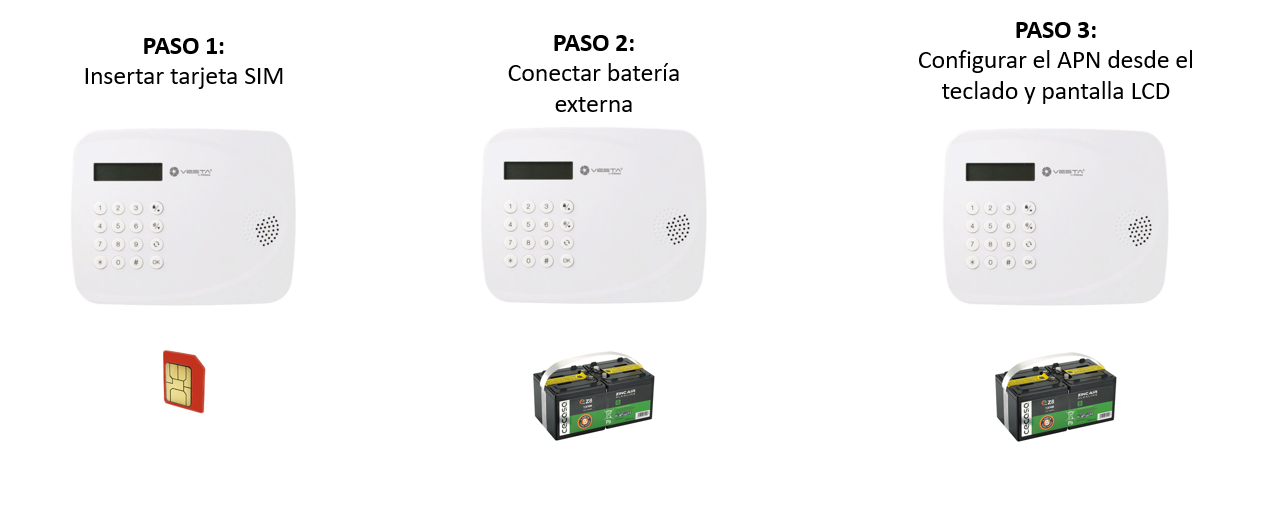

1.1 SIM- und Anschluss der externen Batterie

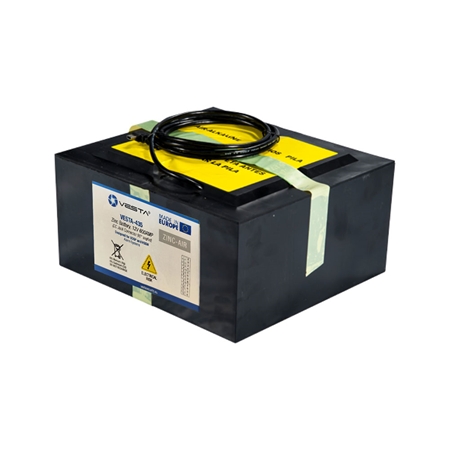

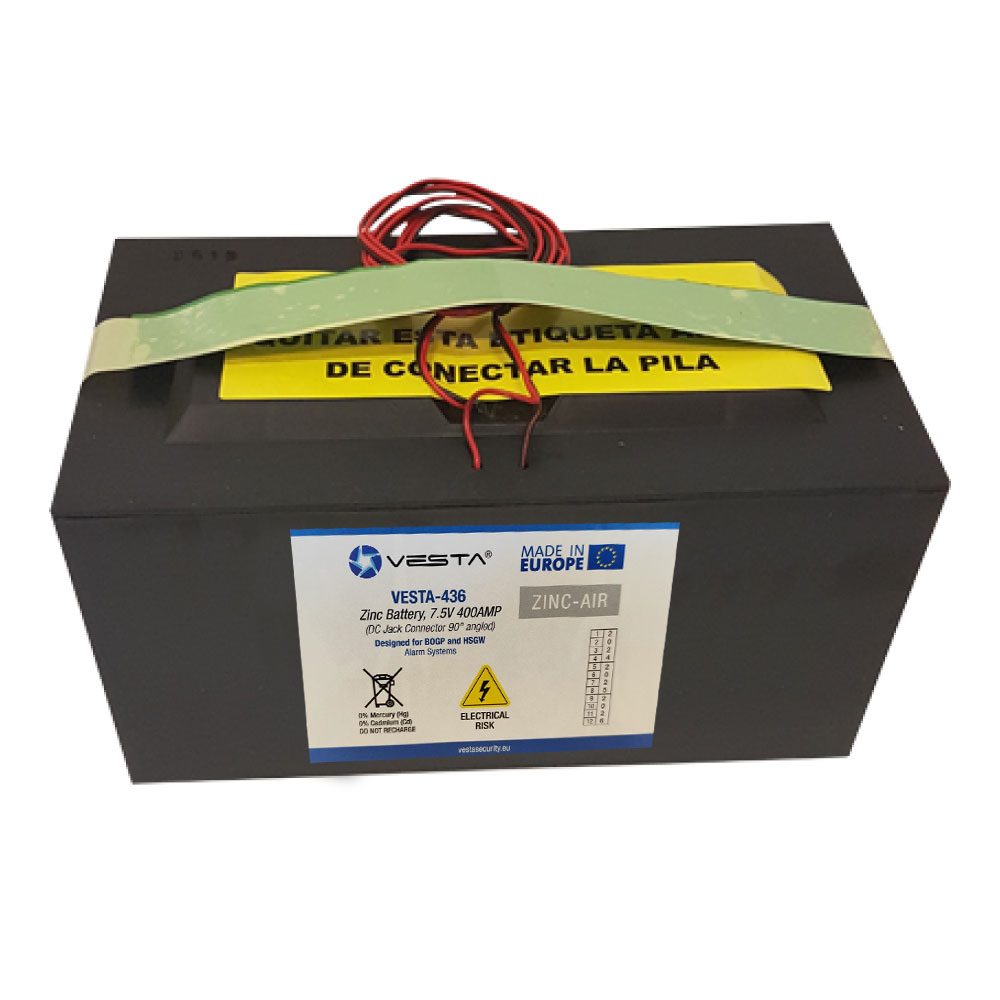

Empfohlene externe Batterien:
Die Alarmzentrale mit einer externen Batterie ist zu 100% mit der Cloud verbunden. Sie verwendet BACKUP-Batterien, wenn die externe Batterie erschöpft ist.
Sehr wichtig: Diese Batterien benötigen eine Belüftung, vermeiden Sie daher jeden geschlossenen Bereich ohne Belüftung.
1.2 APN-Konfiguration
Hinweis: Wir können den APN auch mit einem SMS-Befehl konfigurieren, den wir an die Telefonnummer der mit der Alarmzentrale verbundenen SIM senden müssen:
PROG 7982 GAPN:internet,user,password
Parameter 1: GPRS-APN
Parameter 2: GPRS-Benutzername
Parameter 3: GPRS-Passwort

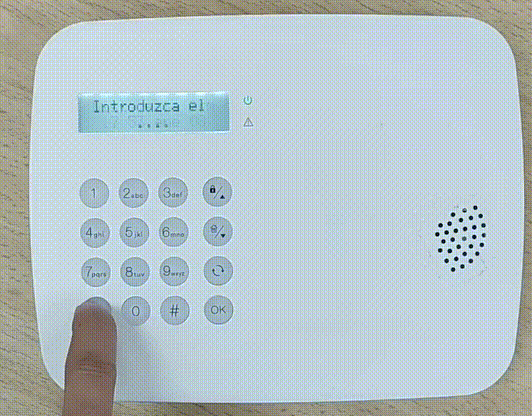

Achtung! Bei Alarmzentralen, die KEINE externe Batterie, sondern nur interne Batterien haben, aktivieren Sie die Cloud über die Tastatur und den LCD-Bildschirm der Alarmzentrale wie folgt, bevor Sie fortfahren:
2. Registrierung der Alarmzentrale als Installateur und Benutzer
2.1 Installateur-Registrierung

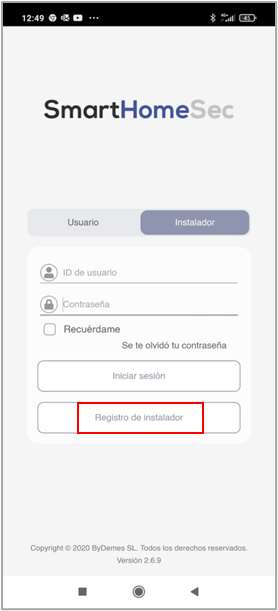

Schritt 1: Melden Sie sich als Installateur in der App SmartHomeSec an

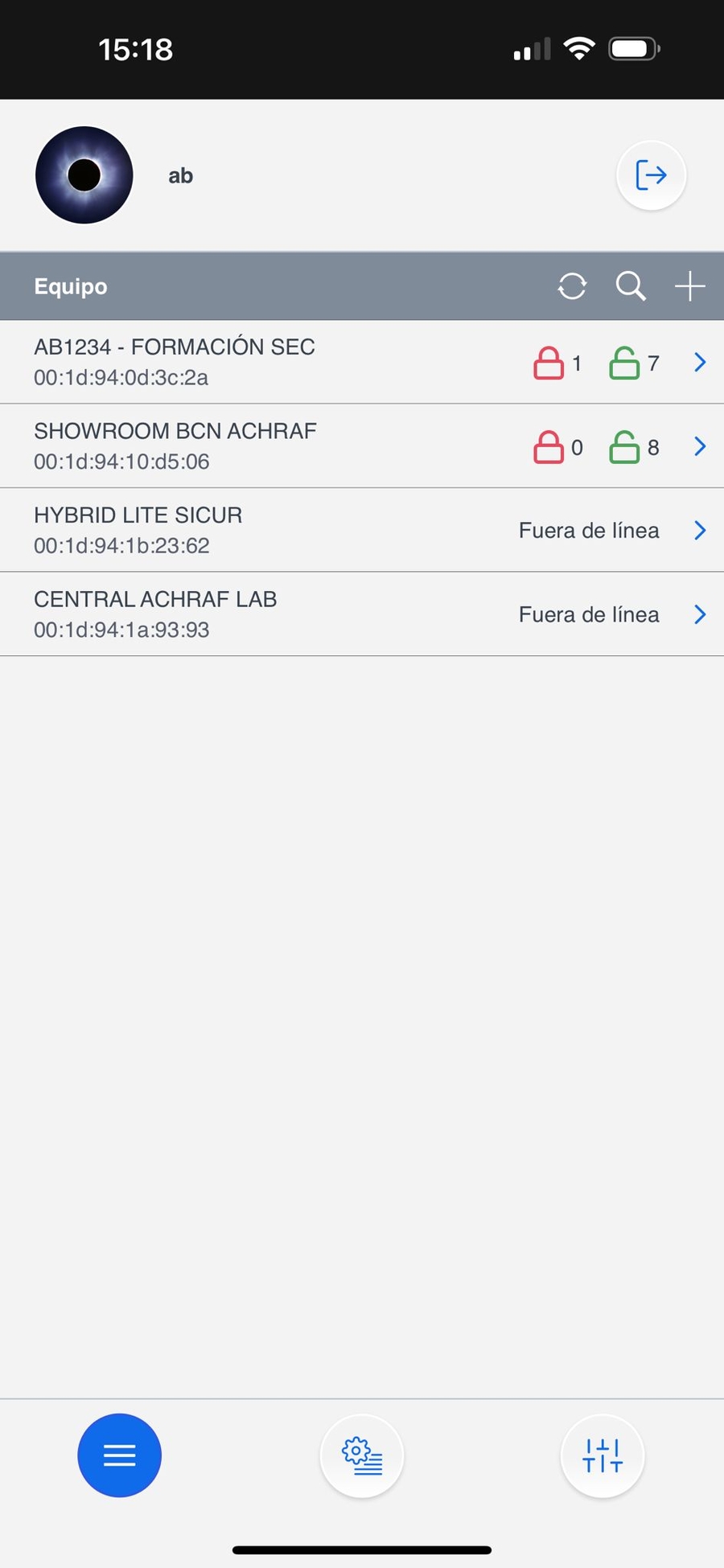

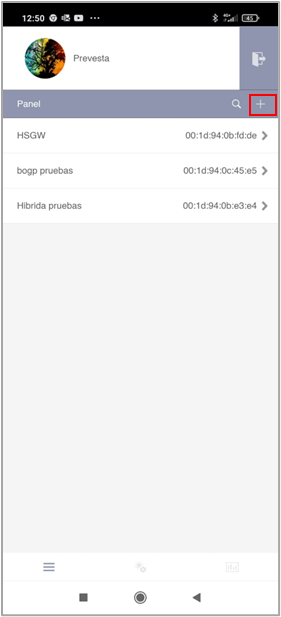

Schritt 2: Wählen Sie die Schaltfläche +
(Alarmzentrale hinzufügen)

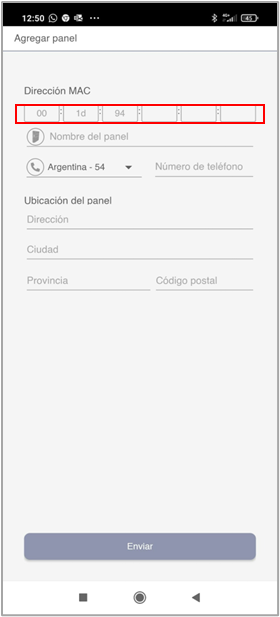

Schritt 3: Geben Sie die MAC-Adresse der Alarmzentrale ein, die auf einem Etikett zu finden ist
Sobald die Alarmzentrale als Installateur registriert ist, ist sie bereit ✨ für die Konfiguration.
Die Alarmzentrale muss eingeschaltet und mit dem Internet verbunden sein. Wir haben 15 Minuten Zeit nach dem Einschalten, um die Alarmzentrale zu registrieren.
Die MAC-Adresse der Alarmzentrale befindet sich stets seitlich am Gerät. Im Feld NAME sollten wir den Teilnehmer oder eine beliebige Kennung der Alarmzentrale eintragen.
2.2 Registrierung des Benutzerkontos
Das Benutzerkonto dient zur Steuerung des Systems und ist für den Endbenutzer bestimmt. Über die App SmartHomeSec ermöglicht dieses Konto das scharf/unscharf Schalten sowie die Durchführung aller Vorgänge. Es gibt zwei Arten von Benutzerkonten: Master und Slave.
Das erste Konto, das wir registrieren, ist das Master-Konto. Der Hauptunterschied zwischen Master- und Slave-Konten besteht darin, dass das Master-Konto das Anlegen neuer Benutzer ermöglicht, während das Slave-Konto keine neuen Konten anlegen kann.
Schritt 1: Greifen Sie als Installateur auf die Alarmzentrale zu, der Standardcode lautet [7982]

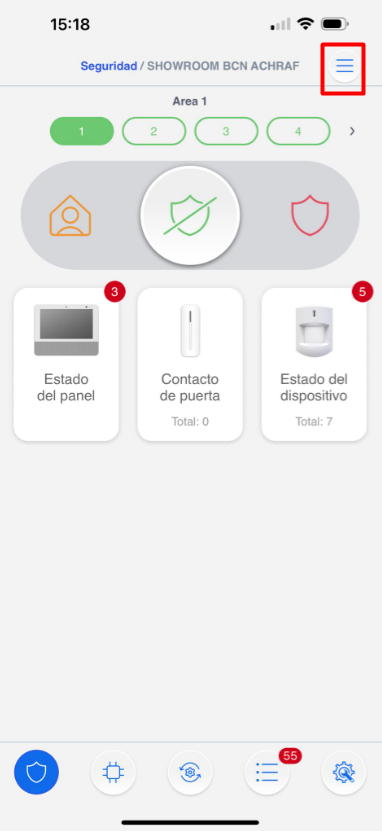

Schritt 2: Wählen Sie den Menüabschnitt Main system

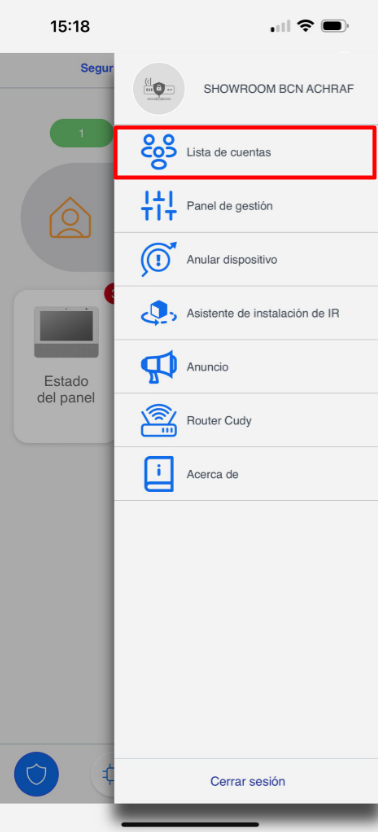

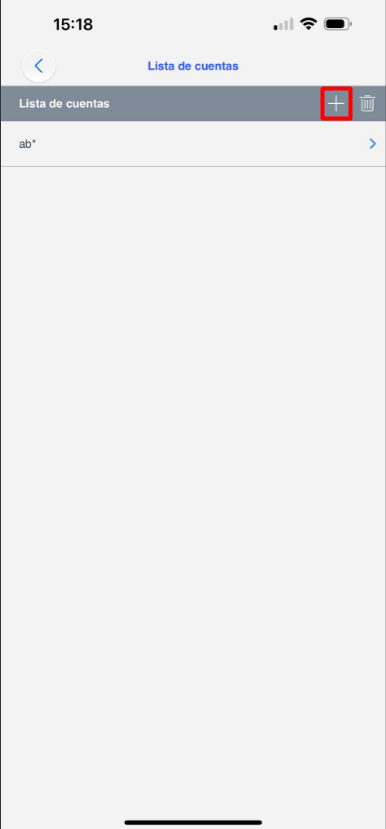

Schritt 3: Wählen Sie account list
Schritt 4: Wählen Sie add

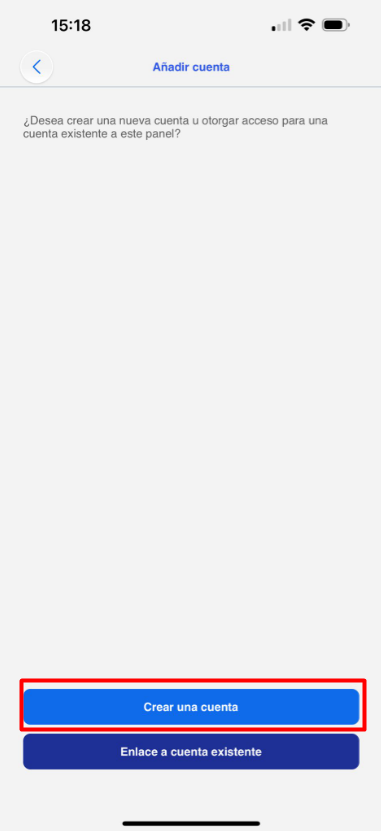

Schritt 5: Handelt es sich um einen neuen Benutzer: Wählen Sie create an account

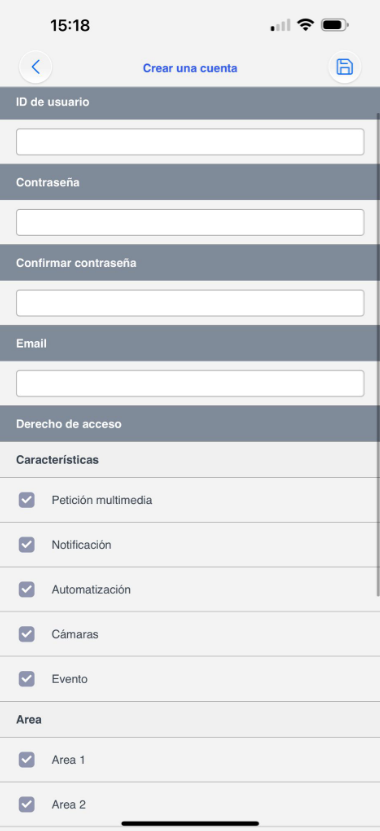

Schritt 6: Geben Sie die Benutzerdaten für den App-Zugriff ein
Benutzerregistrierung abgeschlossen! Informationen zur Bedienung mit der Benutzer-App finden Sie in der SmartHomeSec-Bedienungsanleitung.
3. Geräte hinzufügen und konfigurieren
Um VESTA-Funkgeräte hinzuzufügen und zu konfigurieren, gehen Sie wie folgt vor:
3.1 Geräte hinzufügen

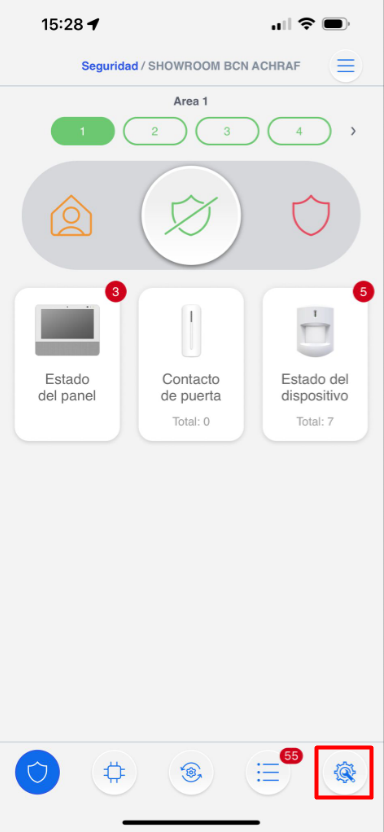

Schritt 1: Rufen Sie die Konfiguration der Alarmzentrale über die Installer-APP auf:

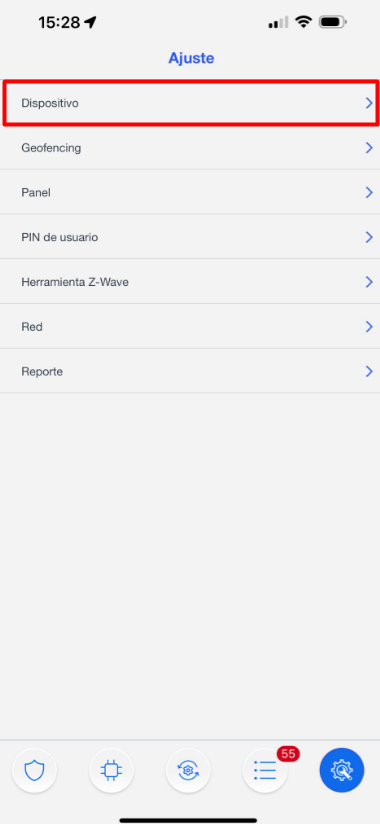

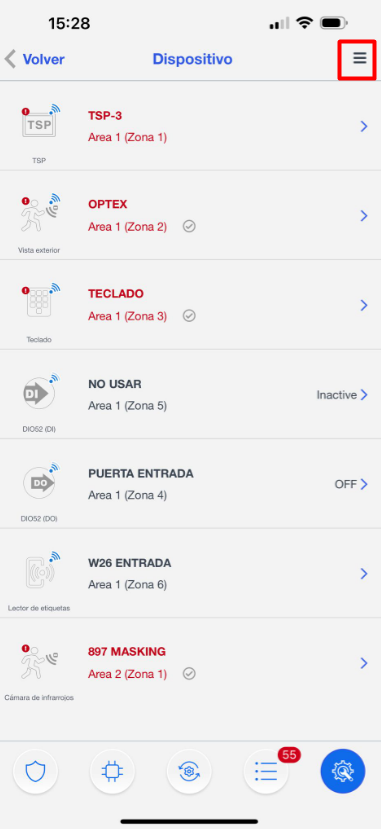

Schritt 2: Wählen Sie im Menü "Devices" aus.

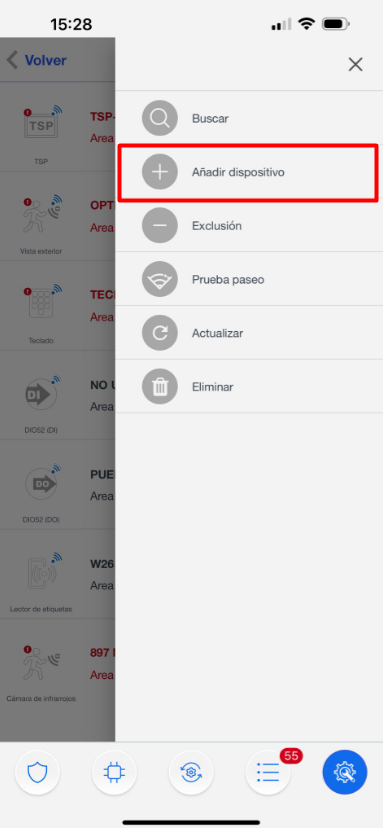

Schritt 3: Klicken Sie im Menü auf "Add device".
Schritt 4: Wählen Sie den Gerätetyp aus, den Sie hinzufügen möchten, z. B. Bewegungsmelder. Halten Sie die Anlerntaste am Gerät gedrückt, bis die LED blinkt (beachten Sie die spezifischen Anweisungen im Handbuch des Geräts).
Schritt 5: Folgen Sie den Anweisungen auf dem Bildschirm, um den Anlernvorgang abzuschließen. Die Alarmzentrale bestätigt das erfolgreiche Hinzufügen des Geräts.

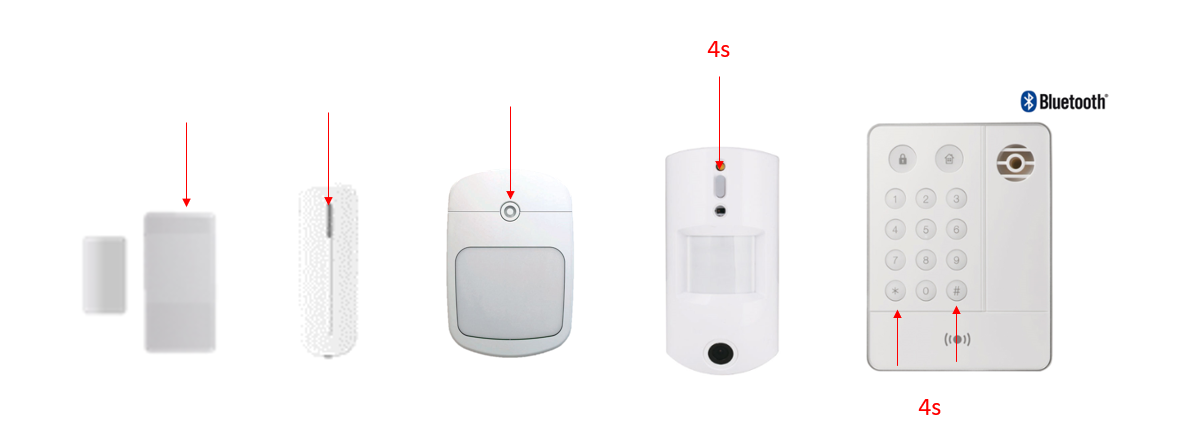

Wichtig! Bei PIRCAMS und Tastaturen: Der Tastendruck muss 3 oder 4 Sekunden dauern. Bei allen anderen Geräten genügt ein kurzer Tastendruck, um sie hinzuzufügen.

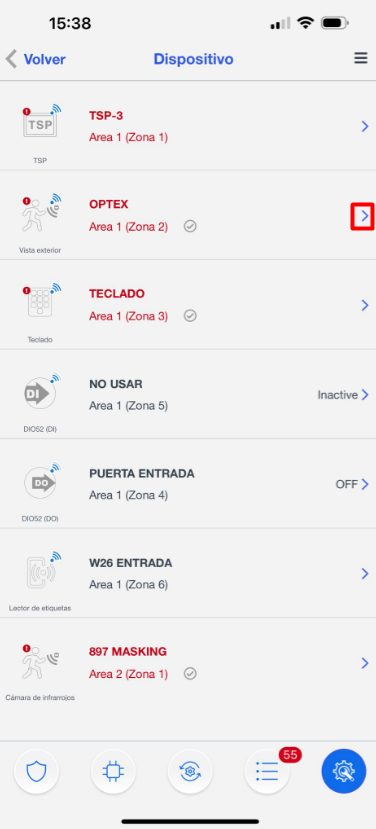

Nach dem Hinzufügen sind die Funkgeräte einsatzbereit und können im selben Abschnitt verwaltet werden. Hier ein Beispiel für die Konfiguration der Sensorattribute:
3.2 Zonenkonfiguration
Um die Zonen korrekt zu konfigurieren, ist es wichtig, mit den verfügbaren Attributen und deren Auswirkung auf das Verhalten des Alarmsystems vertraut zu sein.

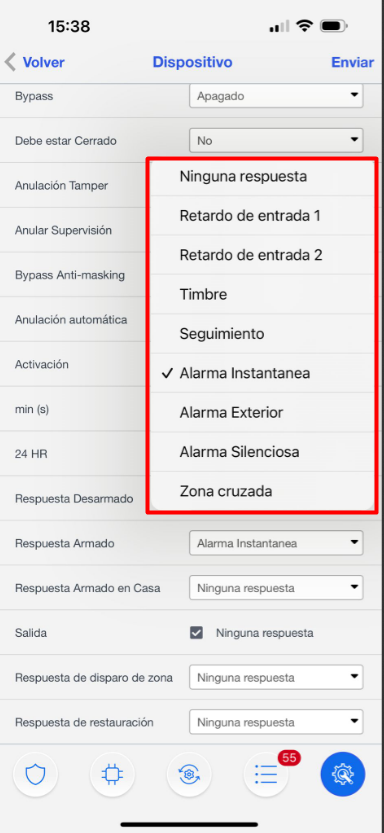

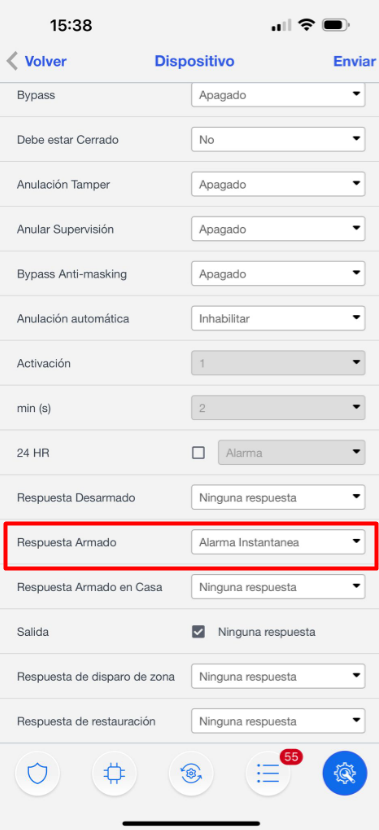

Beispiel: Interior ist eine Sofortzone und Entry ist eine verzögerte Zone; diese Attribute können wir im Abschnitt Response on arming zuweisen, was bedeutet "Wenn das System scharf geschaltet wird."
4. Konfiguration der Alarmzentrale und Aufschaltung auf die Notrufleitstelle (ARC)
4.1 Sicherheitskonfiguration
Dieser Abschnitt beschreibt, wie Sie die Sirenendauer im Alarmfall anpassen und die Ein- und Ausgangsverzögerungen einstellen. Zur besseren Erkennbarkeit und Anpassung sind wichtige Optionen in **Farbe **Rot hervorgehoben.
Einstellungen -> Alarmzentrale

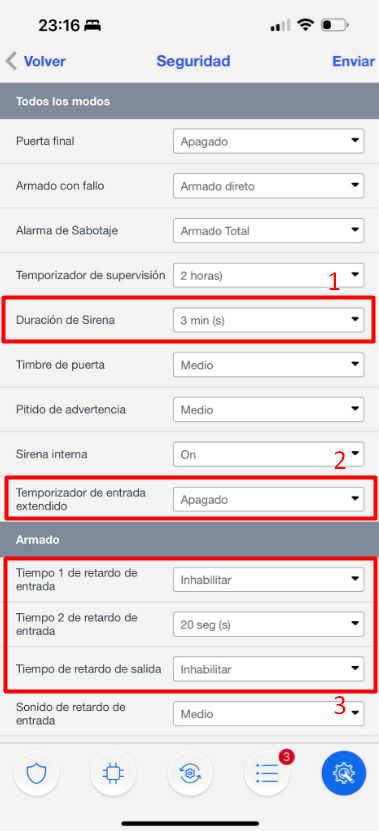

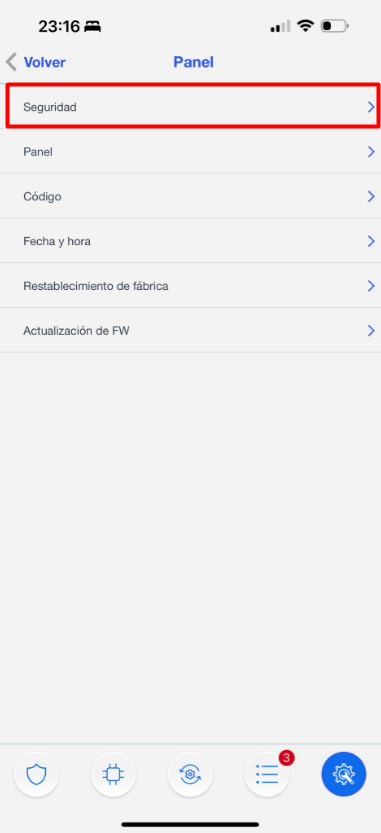

Einstellungen -> Alarmzentrale -> Sicherheit
Die Sirenendauer im Alarmfall
Durch Aktivieren dieser Option wird die Alarmmeldung um 30 Sekunden verzögert. (Empfohlen wird, diese Option AUS zu lassen)
Die Ein- und Ausgangsverzögerungen einstellen
4.2 Konfiguration der Alarmzentrale

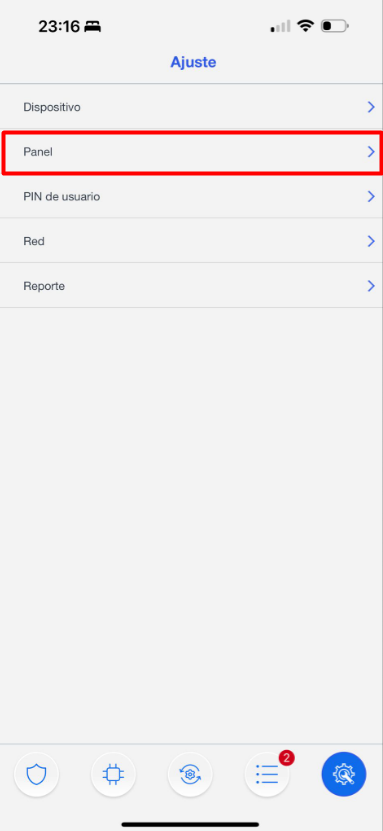

Einstellungen -> Alarmzentrale

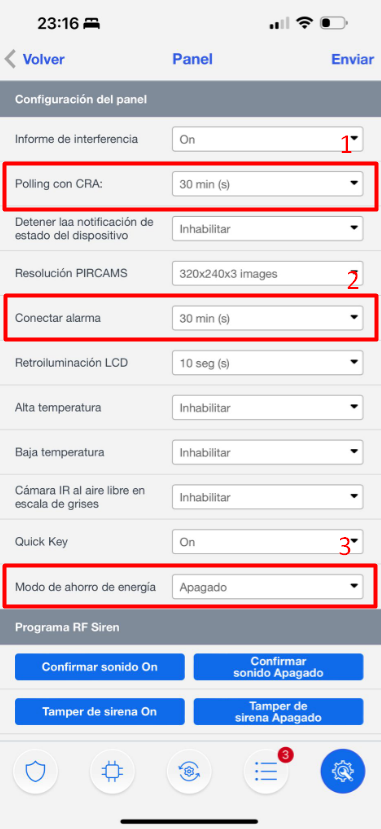

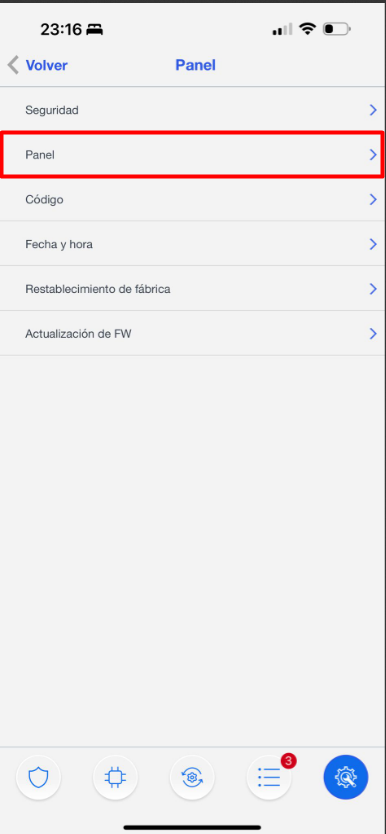

Einstellungen -> Alarmzentrale -> Alarmzentrale
HINWEISE ANHANG 1
ANHANG 1
Das Polling mit der Notrufleitstelle (Sehr wichtig, gemäß der von der Leitstelle vorgegebenen Zeit zu konfigurieren).
Alarm verbinden: Wenn die Alarmzentrale nur über Batterien betrieben wird (OHNE EXTERNE BATTERIE), ermöglicht diese Option den Zugriff auf die Alarmzentrale über die CLOUD während des ALARMS.
ENERGIESPARMODUS AN:
Wenn die Alarmzentrale nur über BATTERIEN betrieben wird, ist sie OFFLINE und nur im Alarmfall verbunden \2. a. ENERGIESPARMODUS DEAKTIVIERT: Die Alarmzentrale bleibt zu 100% mit der CLOUD verbunden, während sie im Batteriebetrieb läuft [Achtung! Die Batterien halten dann nur 14 Tage].
b. ENERGIESPARMODUS AN: Die Alarmzentrale bleibt OFFLINE und meldet alle Ereignisse sowohl an die APP als auch an die Notrufleitstelle [Die Batterien halten dann ca. 7 Monate].
4.3 Benutzercodes konfigurieren
Installateur -> Einstellungen

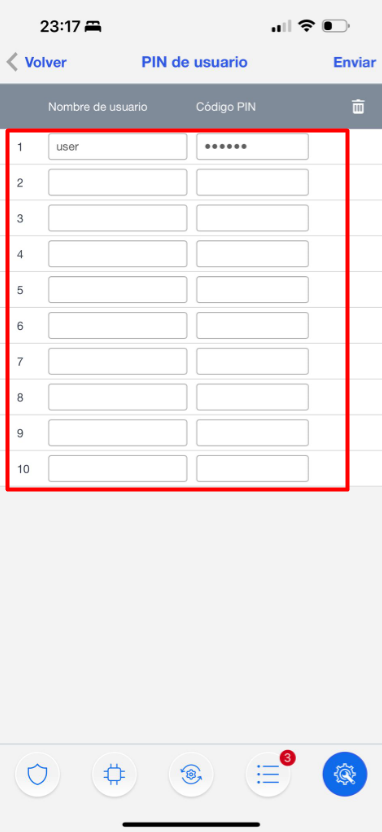

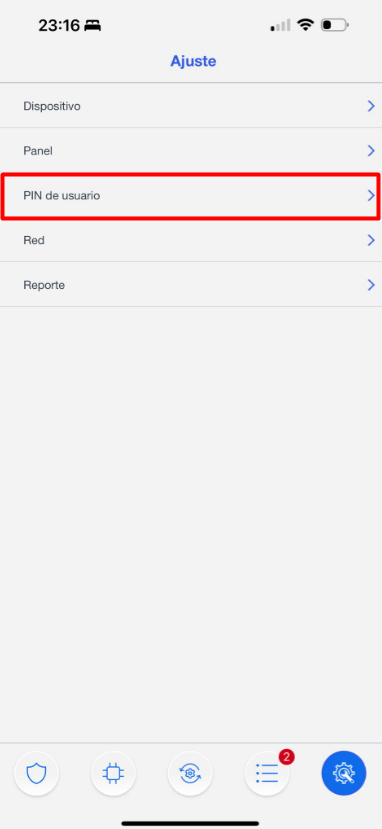

Einstellungen -> Benutzer-PIN
Fügen Sie den Namen und den Code für jeden Benutzer hinzu. Dieser Code ermöglicht es dem Benutzer, den Modus über die APP oder die Tastaturen zu ändern. Konsultieren Sie das Benutzerhandbuch für weitere Informationen
4.4 Aktualisierung der Alarmzentrale
Es ist entscheidend, die Alarmzentrale auf dem neuesten Stand zu halten, um eine optimale Systemleistung und Sicherheit zu gewährleisten. Updates können wesentliche Verbesserungen, Fehlerbehebungen und Sicherheitspatches enthalten, die vor bekannten Schwachstellen schützen.
Einstellungen -> Alarmzentrale

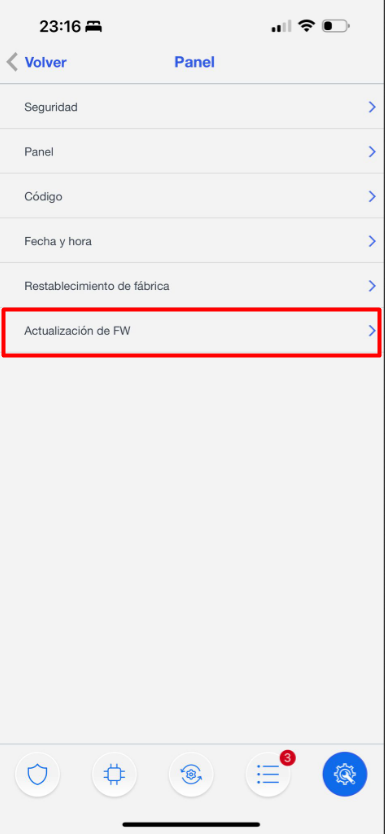

Alarmzentrale -> FW-Aktualisierung

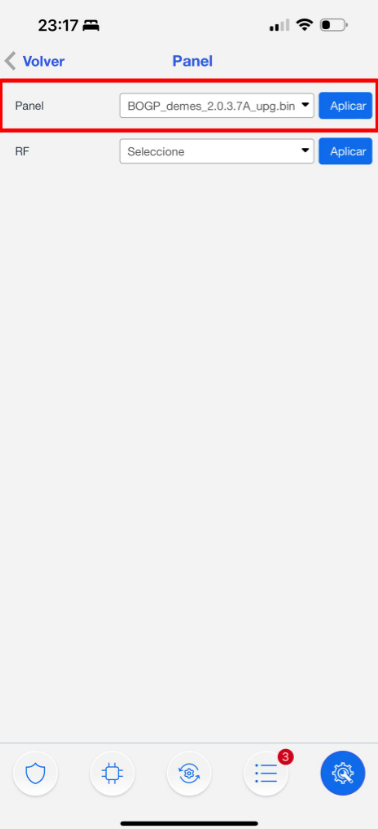

Wählen Sie aus der Liste die Firmware mit der höchsten Version aus (höchste Nummer und höchster Buchstabe)
HINWEIS: Bei 2G oder schlechter Netzabdeckung kann die Aktualisierung der Alarmzentrale bis zu 8 Minuten dauern.
Wenn die Alarmzentrale über 4G/LTE mit guter Netzabdeckung kommuniziert, kann die Aktualisierung 3-5 Minuten dauern
Sobald sich die Alarmzentrale im Aktualisierungsmodus befindet, schalten Sie sie unter keinen Umständen aus oder trennen Sie sie. Die Alarmzentrale startet automatisch neu.
DAS AUSSCHALTEN DER ALARMZENTRALE WÄHREND EINER AKTUALISIERUNG KANN DAZU FÜHREN, DASS SIE VOLLSTÄNDIG UNBRAUCHBAR WIRD.
4.5 Konfiguration der Meldung an die Notrufleitstelle (ARC)
Ereignisbericht

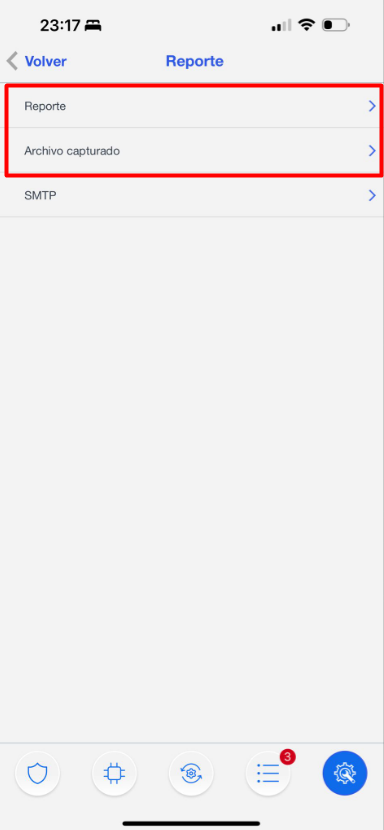

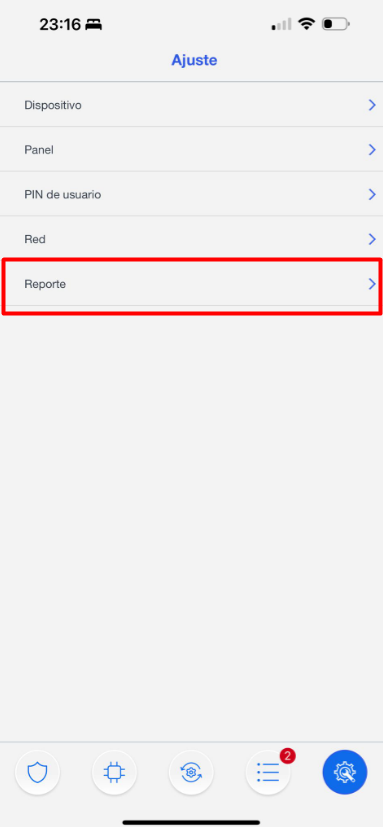

Einstellungen -> Bericht
Im Bereich Bericht steht uns die Konfiguration der Meldung für Ereignisse sowie für die von den PIRCAMS aufgenommenen Fotodateien zur Verfügung

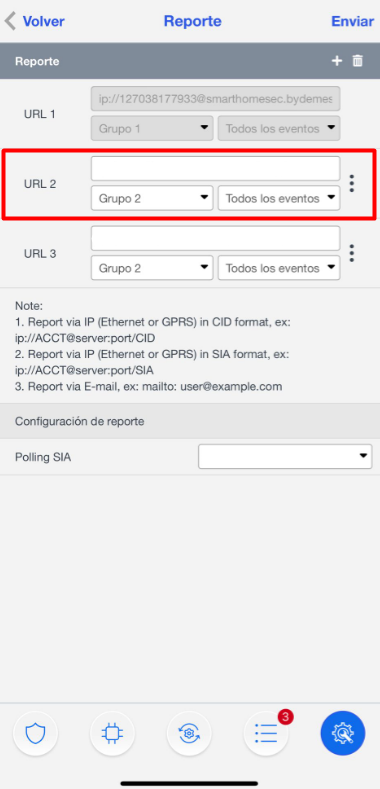

In diesem Bereich konfigurieren wir die Melde-URL unserer Notrufleitstelle, und sehr wichtig ist GRUPPE 2 oder höher, da Gruppe 1 für die APP verwendet wird. Siehe ANHANG 2 für Beispiele
ANHANG 2
Beispiele für die Meldung von EREIGNISSEN in verschiedenen Protokollen:
🔥 MANITOU (am häufigsten in Spanien verwendet): ip://ACCT@IP:PORT/MAN
SIA: ip://ACCT@IP:PORT/SIA2**
CID: ip://ACCT@IP:PORT/CID**.
Fotobericht.
Einstellungen -> Bericht
Im Bereich Bericht steht uns die Konfiguration der Meldung für Ereignisse sowie für die von den PIRCAMS aufgenommenen Fotodateien zur Verfügung

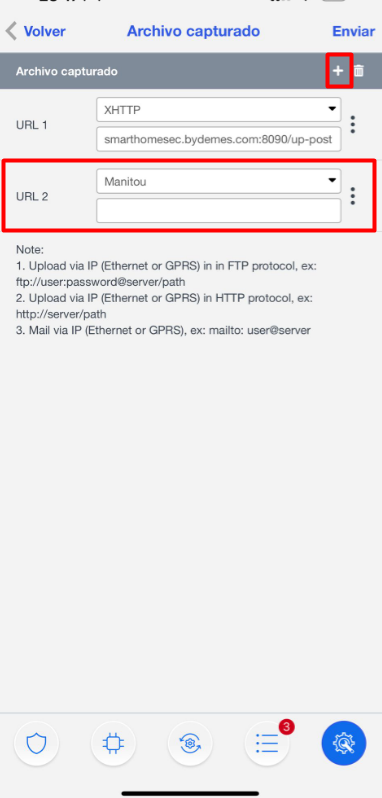

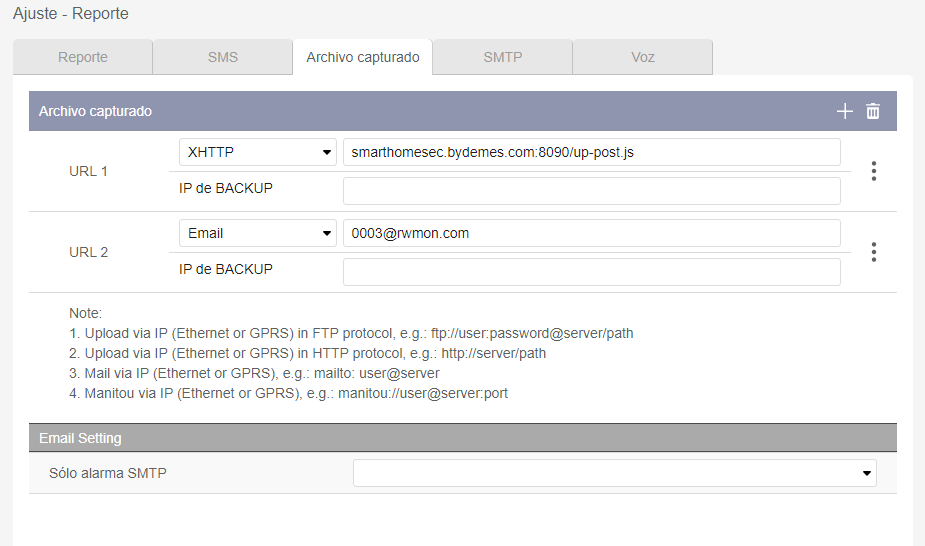

In diesem Bereich konfigurieren wir die Melde-URL unserer Notrufleitstelle für den Versand von Fotos. Siehe ANHANG 3 für Beispiele
Beispiele für die Meldung von FOTOS in verschiedenen Protokollen:
🔥 MANITOU: ACCT@IP:PORT
Fotobericht für SENTINEL-Software

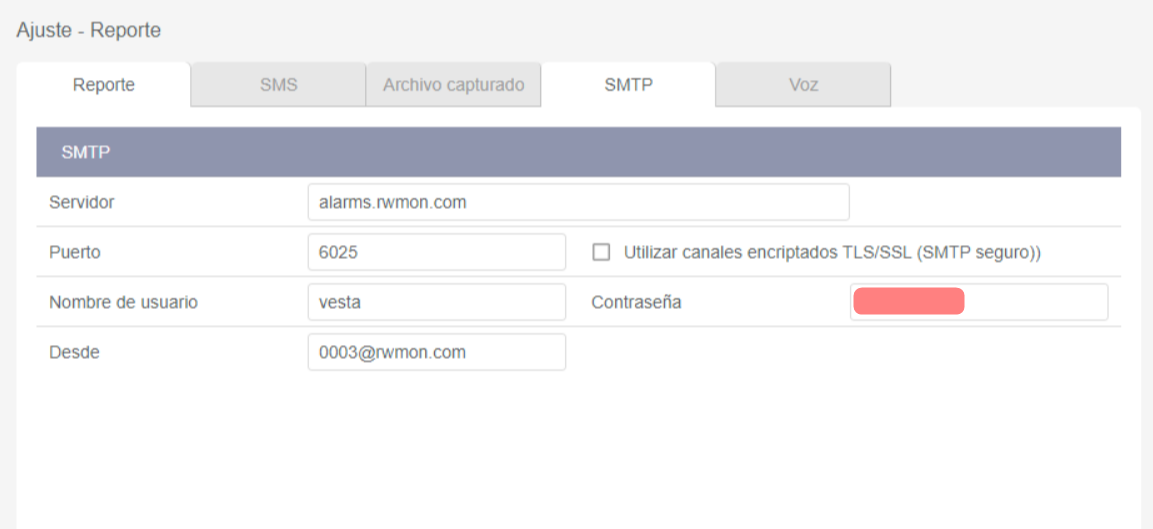

Schritt 1: Programmieren Sie die SMTP-Informationen unter Einstellungen -> Bericht
Beispiel Schritt 2: Programmieren Sie die von der Notrufleitzentrale bereitgestellte E-Mail-Adresse unter "Captured files"
WICHTIG: Wenn Sie IP-Kameras verwenden, die mit VESTA integriert sind, müssen Sie die Kameraauflösung für einen einwandfreien Betrieb auf 2MP oder weniger reduzieren.
INSTALLATEURSHANDBUCH DER ALARMZENTRALE
