VESTA-062 – Anleitung (Deutsch)

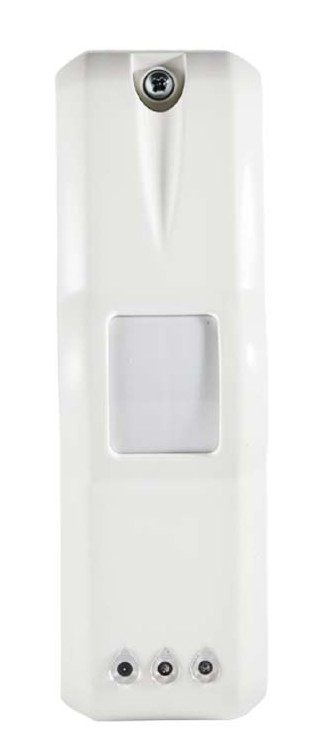

Duale Technologie Außenmelder mit geringem Stromverbrauch

EINFÜHRUNG

Er erzeugt eine Vorhangsperre mit kleinen Abmessungen (etwa 7,5°) und verfügt über eine einstellbare Reichweite von bis zu 6 m. Er ist aus witterungsbeständigen Materialien gefertigt (IP54). Zusätzlich wird die Elektronik einem Tropikalisierungsprozess unterzogen, um einen korrekten Betrieb unter allen Feuchtigkeits- und Temperaturbedingungen zu gewährleisten, was ihn zu einem stabilen und gegen Fehlalarme immunen Melder macht.

MERKMALE

  • Vorhangmelder mit dualer Technologie

  • 8 Meter Reichweite, 30°

  • 24 GHz Mikrowellenfrequenz

  • Integriert per Funk Vesta Climax F1

  • Tamper

  • Versorgung über 3,6V Lithiumbatterie

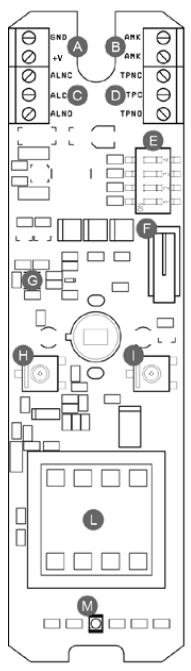

BAUTEILBEZEICHNUNG

A) GND/+V: Stromversorgung 3-10V. Beachten Sie die Polarität. Die Schaltung ist gegen Verpolung geschützt

B) AMK: Klemmenblock für Fehlausrichtungsalarm

C) ALC: Alarmausgang, bei einem durch Infrarot und Mikrowelle ausgelösten Alarm öffnet ALNC, ALNO schließt. Max. Strom 55mA

D) TPC: Tamper-Ausgang, bei Manipulation öffnet der TPNC-Kontakt, TPNO schließt.

E) DIP-SCHALTER

F) TAMPER

G) BESCHLEUNIGUNGSSENSOR

H) TRIMMER MW: MW-Regulierung, im Uhrzeigersinn erhöht sich die Durchflussrate

I) TRIMMER IR: IR-Einstellung, im Uhrzeigersinn erhöht sich die Reichweite

L) MIKROWELLENSENSOR

M) ROTE LED: Im Testmodus blinkt sie schnell, sobald sie IR erkennt, und leuchtet 2 Sekunden dauerhaft, wenn sie zusätzlich Mikrowelle erkennt

INSTALLATION

Öffnen Sie die Abdeckung und stellen Sie Dip4 auf ON (die LED blinkt 3-mal), schließen Sie dann die Abdeckung. Ab diesem Zeitpunkt sind LED und Melder nicht mehr inhibiert (sie sind stets aktiv). Bei jeder Infrarot-Erkennung blinkt die LED schnell und leuchtet 2 Sekunden dauerhaft, wenn die Mikrowelle ebenfalls eine Bewegung erkennt. Führen Sie die Durchquerungstests durch und stellen Sie mittels der MW- und IR-Trimmer die Empfindlichkeit der jeweiligen Sensoren ein (ACHTUNG: die Mikrowelle wird erst aktiviert, nachdem der PIR einen Alarm ausgelöst hat). Nach Abschluss der Erkennungstests warten Sie 10 Sekunden, stellen Dip4 dann auf OFF und schließen die Abdeckung (BEWEGEN SIE DEN MELDER AB JETZT NICHT MEHR); nach 10 Blinkzeichen der LED bleibt der Melder für 4 Minuten inhibiert, speichert seine Position und verlässt den TEST-Modus. Ab diesem Zeitpunkt löst jede Bewegung des Melders einen TAMPER-Alarm aus.

DIP 1

ON: Batteriewarnung, 2 Blinkzeichen alle 8 Sekunden

DIP 2

Auf OFF belassen

DIP 3

ON: Stand-by-Alarmsignal, die rote LED leuchtet bei jeder Erkennung auf

DIP 4

ON: Testmodus (keine Inhibierung, LED aktiv) nur zur Programmierung und Einstellung der Melderempfindlichkeit

Hinweis:

Es ist zwingend erforderlich, Dip 4 nach Abschluss der Programmierung und Einstellung der Melder auf OFF zu stellen. Außerdem wird empfohlen, alle Dips auf OFF zu stellen, um die Batterielebensdauer zu erhöhen.

Seitenansicht
ABDECKUNGSTABELLE

Höhe

Länge

0,8m

0,8m

1,0m

1,0m

1,5m

1,5m

2,0m

2,0m

2,2m

2,2m

2,5m

2,5m

3,0m

3,0m

4,0m

4,0m

5,0m

5,0m

6,0m

6,0m
