DCSV-29-2W
Tür-/Fensterkontakt- / Erschütterungsmelder

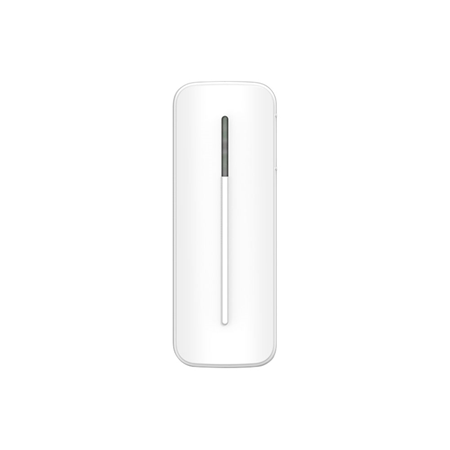

DCSV-29-2W ist ein Tür-/Fensterkontakt- / Erschütterungsmelder, der bei Erkennung des Öffnens einer Tür/eines Fensters oder bei Glasbruch bzw. Erschütterungserkennung Funksignale an die Alarmzentrale senden kann.
Der Tür-/Fensterkontakt- / Erschütterungsmelder besteht aus einem Gehäusedeckel und einer Grundplatte. Der Gehäusedeckel enthält die gesamte Elektronik, die Grundplatte dient zur Befestigung des Geräts. Ein eingebauter Platinen-Sabotageschalter bietet Schutz vor unbefugtem Öffnen und/oder Entfernen des Geräts.

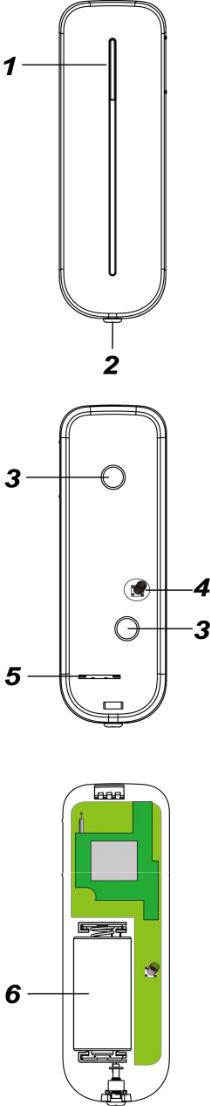

Teilebezeichnung
LED-Anzeige / Testtaste
Drücken Sie die Taste einmal, um einen Anlerncode zu senden oder den Testmodus für 3 Minuten zu aktivieren.
Befestigungsschraube des Gehäusedeckels
Montagelöcher
Sabotageschalter
Bietet Schutz vor unbefugtem Öffnen und/oder Entfernen des Geräts von der Montagefläche.
Batterie-Isolierstreifen
Batteriefach
Magnet
Schraubloch für Magnet
Abstandshalter für Magnet
Merkmale
LED-Anzeige
Im normalen Betriebsmodus leuchtet die LED nicht, wenn das Gerät ausgelöst wird.
Bei niedriger Batteriespannung des Geräts blinkt die LED schnell, wenn das Gerät ausgelöst wird.
Bei Auslösung des Sabotageschalters blinkt die LED schnell. Bei anhaltendem Sabotagezustand blinkt die LED bei jeder Auslösung des Geräts schnell. (Nur bei Auslösung des Tür-/Fensterkontakts.)
Im Testmodus blinkt die LED bei jeder Auslösung des Geräts schnell.
Wenn die Batterie erschöpft ist, blinkt die LED alle 4 Sekunden.
Die LED blinkt nicht, wenn Sabotageschalter und Batterie normal sind und der Testmodus nicht aktiv ist.
Wenn die LED zur Anzeige der Signalübertragung blinkt, blinkt sie beim Empfang der Bestätigung von der Alarmzentrale zweimal schnell hintereinander.
Wenn der Programmierbefehl von der Alarmzentrale erfolgreich empfangen wurde, leuchtet die LED heller auf und erlischt anschließend.
Türöffnungserkennung & Erschütterungserkennung
Das Gerät wird durch das Öffnen einer Tür/eines Fensters oder durch eine Erschütterungserkennung ausgelöst, die den Erkennungsschwellenwert überschreitet.
Materialien der Montagefläche
Das Gerät unterstützt die Erschütterungserkennung auf verschiedenen Materialien, einschließlich Glas, Holz, Metall und Beton. Nach der Installation können Sie das Material der Montagefläche an der Alarmzentrale auswählen. Standardmäßig ist Holz eingestellt.
Empfindlichkeit
Die zur Auslösung des Tür-/Fensterkontakt- / Erschütterungsmelders erforderliche Empfindlichkeit wird über die Alarmzentrale festgelegt.
Es stehen drei Empfindlichkeitsstufen zur Auswahl: Niedrig, Mittel und Hoch. Standardmäßig ist Mittel eingestellt.
Batterie
Der Tür-/Fensterkontakt- / Erschütterungsmelder verwendet als Stromquelle eine CR123 3V Lithiumbatterie. Die Batterie wird im Batteriefach mit eingelegtem Isolierstreifen installiert. Um die Batterie zu aktivieren, ziehen Sie einfach den Isolierstreifen heraus.
Der Tür-/Fensterkontakt- / Erschütterungsmelder kann einen niedrigen Batteriestand erkennen. Bei niedriger Batteriespannung wird ein Signal für niedrigen Batteriestand an die Alarmzentrale gesendet, um über den Zustand zu informieren. Die LED leuchtet auf, wenn der Tür-/Fensterkontakt- / Erschütterungsmelder bei niedrigem Batteriestand ausgelöst wird. Wenn die Batterie erschöpft ist, stellt der Tür-/Fensterkontakt- / Erschütterungsmelder alle Funktionen ein, und die LED blinkt alle 4 Sekunden.
Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterien zweimal den Sabotageschalter, um eine vollständige Entladung sicherzustellen, bevor Sie neue Batterien einlegen.
Sabotageschutz
Der Tür-/Fensterkontakt- / Erschütterungsmelder ist durch einen Sabotageschalter geschützt, der bei der Montage des Geräts gegen die Montagefläche gedrückt wird. Wird der Tür-/Fensterkontakt- / Erschütterungsmelder von der Montagefläche entfernt oder der Gehäusedeckel geöffnet, wird der Sabotageschalter aktiviert und das Gerät sendet ein Sabotagesignal (Tamper Open), um den Benutzer über den Zustand zu informieren.
Das Sabotagesignal wird zusammen mit dem Tür-/Fensterkontaktsignal an die Alarmzentrale übertragen. Der Sabotagefehlerstatus wird ausschließlich im DC-Gerätebereich (Tür-/Fensterkontakt) der Alarmzentrale angezeigt.
Überwachung
Im normalen Betrieb senden Tür-/Fensterkontakt und Erschütterungsmelder getrennt voneinander in zufälligen Intervallen von 90–110 Minuten ein Überwachungssignal an die Alarmzentrale.
Wenn die Alarmzentrale über einen voreingestellten Zeitraum kein Überwachungssignal vom Tür-/Fensterkontakt- / Erschütterungsmelder empfangen hat, zeigt die Alarmzentrale an, dass bei dem betreffenden Tür-/Fensterkontakt- / Erschütterungsmelder ein Signalausfallproblem vorliegt.
Testmodus
Drücken Sie im Normalmodus die Testtaste, um ein Testsignal und den Lerncode an die Alarmzentrale zu übertragen. Der Tür-/Erschütterungsmelder wechselt ebenfalls für 3 Minuten in den Testmodus.
Im Testmodus leuchtet die LED auf, sobald der Tür-/Erschütterungsmelder ausgelöst wird.
Jedes weitere Drücken der Testtaste setzt die Testmodus-Zeit auf 3 Minuten zurück.
Erste Schritte
Entfernen Sie die Batterieisolierung am Tür-/Erschütterungsmelder, um ihn einzuschalten.
Versetzen Sie die Alarmzentrale in den Lernmodus (siehe Bedienungsanleitung der Alarmzentrale).
Drücken Sie die Testtaste am Tür-/Erschütterungsmelder.
Folgen Sie der Bedienungsanleitung Ihrer Alarmzentrale, um den Anlernvorgang abzuschließen.
Nach dem Anlernen an die Alarmzentrale wird der DCSV-29-2W als 2 separate Geräte (Türkontakt & Erschütterungsmelder) erkannt und belegt 2 Zonen in der Alarmzentrale.
Material- und Empfindlichkeitsstufe einstellen:
Drücken Sie die Testtaste am DCSV-29 länger als 3 Sekunden. Die LED leuchtet auf und zeigt an, dass sich das Gerät nun im Programmiermodus befindet. (Erfolgt innerhalb von 10 Sekunden keine Aktion, verlässt der DCSV-29 automatisch den Programmiermodus und kehrt in den Testmodus zurück.)

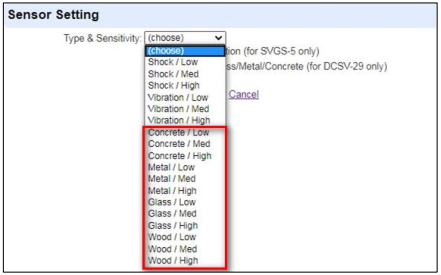

Wählen Sie Material und Empfindlichkeitsstufe auf der Webseite der Alarmzentrale (Seite Sensor Stting) aus.
Sobald der DCSV-29 den Programmierbefehl von der Alarmzentrale empfängt, erlischt die LED zunächst und wird dann heller, bevor sie wieder erlischt. Die Einstellung von Material- und Empfindlichkeitsstufe ist damit abgeschlossen.
Walk-Test
Nachdem der Tür-/Erschütterungsmelder angelernt wurde, versetzen Sie die Alarmzentrale in den Modus (Walk Test), halten den Tür-/Erschütterungsmelder an der gewünschten Position und drücken die Testtaste, um ein Testsignal an die Alarmzentrale zu übertragen. Befindet sich die Alarmzentrale in Reichweite des Tür-/Erschütterungsmelders, zeigt sie die entsprechenden Informationen des Tür-/Erschütterungsmelders an.
Fahren Sie mit der Montage und Installation fort, sobald Sie sich davon überzeugt haben, dass der Tür-/Erschütterungsmelder an der gewünschten Position einwandfrei funktioniert.
Installation
Montage des Tür-/Erschütterungsmelders
Montage als Türkontakt:

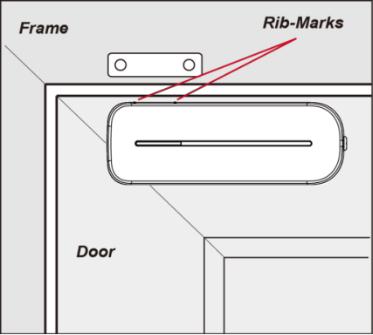

Der Tür-/Erschütterungsmelder sollte mit der gerippten Seite zum Magneten hin installiert werden.
Der Abstand zwischen Tür-/Erschütterungsmelder und Magnet darf bei geschlossener Tür nicht mehr als 15 mm betragen.
Montieren Sie das Gerät so hoch wie möglich.
Montage als Erschütterungsmelder:
Informationen zu Installationsort und Materialstärke verschiedener Untergründe finden Sie in der folgenden Tabelle:
Glasfenster
Holz-/Metalltür
Betonwand
Materialstärke
>5mm
<40mm
x
Installationsort
Fensterrahmen
Tür
Wand
Erkennungsradius Erschütterung
Niedrige Empfindlichkeit
0,5M
0,5M
0,25M
Erkennungsradius Erschütterung
Mittlere Empfindlichkeit
1M
1M
0,5M
Erkennungsradius Erschütterung
Hohe Empfindlichkeit
1,5M
2M
1M
Montageablauf

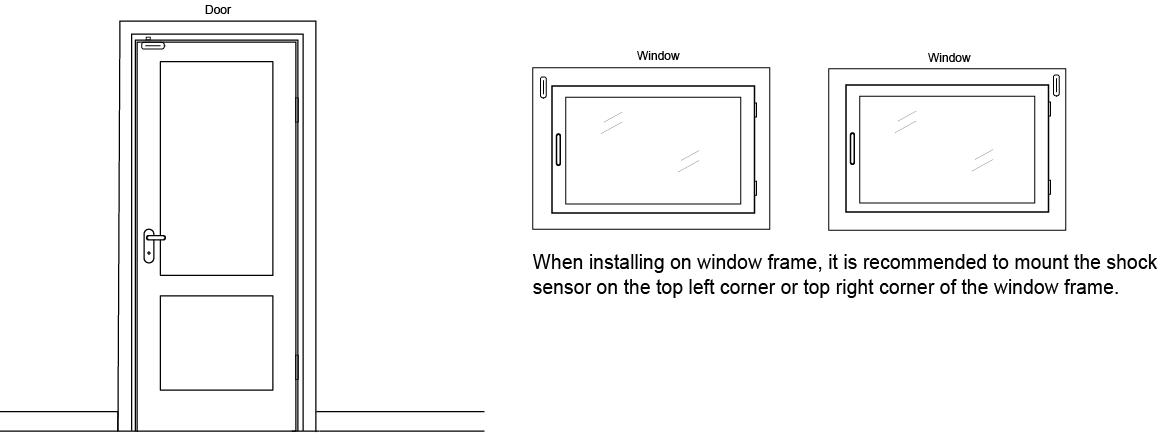

Verwenden Sie die 2 Befestigungslöcher an der Rückabdeckung als Schablone zur Positionierung.
Verwenden Sie die mitgelieferten Dübel für die Installation an Fensterrahmen / Betonwand.
Schrauben Sie den Tür-/Erschütterungsmelder in die Dübel. (Beim Anbringen an Stahl wird das Bohren empfohlen, alternativ können Sie den im Lieferumfang enthaltenen Klebestreifen verwenden.)
Bringen Sie den Magneten mit einem kleinen Stück doppelseitigem Klebeband oder mit den mitgelieferten Schrauben an der Tür an.
Verwenden Sie zur Montage des Magneten die 2 Magnetschraublöcher als Schablone für die passende Lochpositionierung.
Hinweis:
Der Magnet muss mit der gerippten Seite des Türkontakts ausgerichtet sein. Verwenden Sie bei Bedarf das Magnet-Abstandsstück an der Rückseite des Magneten, um den Magneten besser an den Rippenmarkierungen auszurichten.
Schrauben Sie den Magneten fest und setzen Sie die beiden weißen Abdeckkappen zur optischen Vervollständigung in die Magnetschraublöcher ein.
Die Installation ist nun abgeschlossen.
