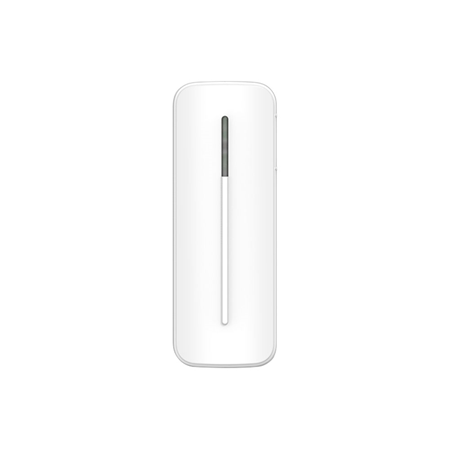

DCSV-23
Tür-/Erschütterungssensor
Der DCSV-23 ist ein Tür-/Erschütterungssensor, der bei Erkennung einer geöffneten Tür/eines geöffneten Fensters oder bei Erschütterung/Vibration ein Signal an die Alarmzentrale sendet.
Der Tür-/Erschütterungssensor besteht aus einem Deckel und einem Sockel. Der Deckel enthält die gesamte Elektronik, der Sockel dient zur Befestigung des Geräts. Ein integrierter Sabotageschalter (PCB-Tamper) schützt vor unbefugtem Öffnen und/oder Entfernen des Geräts.

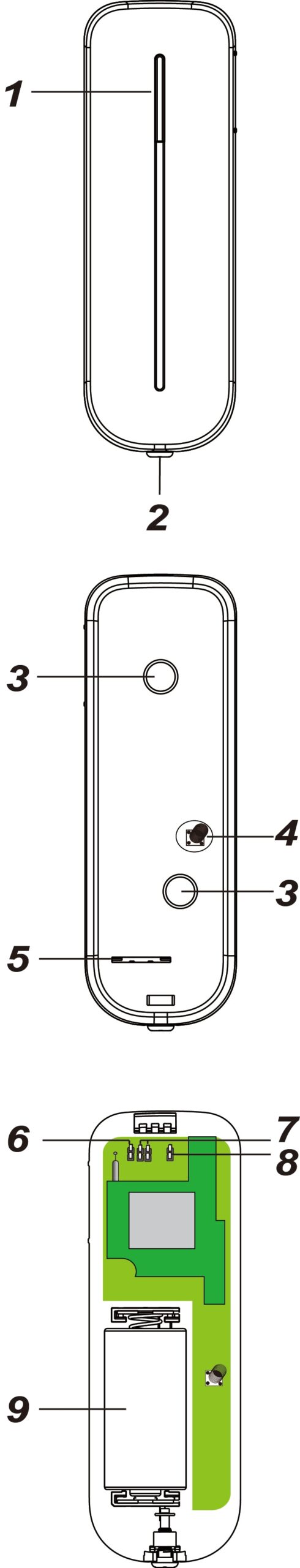

Teilebezeichnung
LED-Anzeige / Testtaste
Drücken Sie die Taste einmal, um einen Lerncode zu senden oder den Testmodus für 3 Minuten zu aktivieren.
Befestigungsschraube des Deckels
Montagelöcher
Sabotageschalter
Bietet Schutz vor unbefugtem Öffnen und/oder Entfernen des Geräts von der Montagefläche.
Batterieisolierung
Jumper für Erkennungsmodus (JP3)
Einzelheiten finden Sie im Abschnitt Erschütterungs-/Vibrationserkennungsmodus.
Jumper zur Empfindlichkeitseinstellung (JP4, JP5)
Einzelheiten finden Sie im Abschnitt Empfindlichkeitseinstellung.
Reed-Kontakt-Jumper (JP1)
Einzelheiten finden Sie im Abschnitt Reed-Kontakt.
Batteriefach
Magnet
Magnetschraubenloch
Magnetabstandshalter
Merkmale
LED-Anzeige
Im Normalbetrieb leuchtet die LED nicht, wenn das Gerät ausgelöst wird.
Bei niedriger Batteriespannung des Geräts leuchtet die LED beim Auslösen des Geräts für 2 Sekunden.
Wenn der Sabotageschalter ausgelöst wird, leuchtet die LED für 2 Sekunden. Besteht der Sabotagezustand weiterhin, leuchtet die LED bei jeder Auslösung des Geräts für 2 Sekunden.
Im Testmodus leuchtet die LED bei jeder Auslösung des Geräts.
Wenn die Batterie erschöpft ist, blinkt die LED alle 4 Sekunden.
Reed-Kontakt
Entfernen Sie den Deckel des Tür-/Erschütterungssensors, indem Sie die Befestigungsschraube des Deckels mit einem Schraubendreher lösen.
Sie können die Reed-Funktion mit den folgenden Jumper-Einstellungen aktivieren/deaktivieren:
Jumper ON (Jumper-Brücke gesteckt): Der Reed-Kontakt ist deaktiviert.
Jumper OFF (Jumper-Brücke entfernt oder nur auf einem Pin aufgesteckt): Der Reed-Kontakt ist aktiviert und das Gerät arbeitet nun als Türkontakt.(Standard)
Der Reed-Kontakt muss deaktiviert werden, wenn das Gerät nicht als Türkontakt verwendet wird.
Erschütterungs-/Vibrationserkennungsmodus
Die Erschütterungs-/Vibrationserkennung des Geräts kann je nach ausgewähltem Modus unterschiedlich ausgelöst werden.
Einzelimpuls-Modus
Das Gerät wird durch die Erkennung eines einzelnen Impulses ausgelöst, der den Erkennungsschwellenwert überschreitet.
Impulszähl-/Kumulierter Vibrationsmodus
Das Gerät wird durch eine der folgenden Bedingungen ausgelöst:
Wenn 3 Impulse innerhalb von 20 Sekunden erkannt werden.
Wenn die kumulierte geringfügige Vibration innerhalb von 2 Minuten den Erkennungsschwellenwert überschreitet.
Die Erkennungsmodi werden über den Jumper-Schalter JP3 ausgewählt:
Vibrationsmodus
Empfindlichkeitseinstellung
Verwenden Sie die Jumper-Schalter JP4 und JP5, um die erforderliche Empfindlichkeit zur Aktivierung des Tür-/Erschütterungssensors festzulegen. Die gewünschte Empfindlichkeit können Sie der folgenden Tabelle entnehmen.
JP4
JP5
Erschütterungsempfindlichkeit
ON
OFF
Niedrig
OFF
ON
Mittel (Standard)
ON
ON
Hoch
Batterie
Der Tür-/Erschütterungsmelder verwendet eine CR123 3V Lithiumbatterie als Stromversorgung. Die Batterie ist im Batteriefach mit eingelegtem Batterieisolator installiert. Um die Batterie zu aktivieren, ziehen Sie einfach den Batterieisolator heraus.
Der Tür-/Erschütterungsmelder kann einen niedrigen Batteriestand erkennen. Wenn die Batteriespannung niedrig ist, wird ein Signal für niedrigen Batteriestand an die Alarmzentrale gesendet, um den Zustand zu melden. Die LED leuchtet auf, wenn der Tür-/Erschütterungsmelder bei niedrigem Batteriestand ausgelöst wird. Wenn die Batterie erschöpft ist, stellt der Tür-/Erschütterungsmelder alle Funktionen ein, und die LED blinkt alle 4 Sekunden.
Wenn Sie die Batterien wechseln, drücken Sie nach dem Entfernen der alten Batterien zweimal den Sabotageschalter, um eine vollständige Entladung zu gewährleisten, bevor Sie neue Batterien einlegen.
Sabotageschutz
Der Tür-/Erschütterungsmelder ist durch einen Sabotageschalter geschützt, der beim Montieren des Tür-/Erschütterungsmelders gegen die Montagefläche gedrückt wird. Wenn der Tür-/Erschütterungsmelder von der Montagefläche entfernt oder das Gehäuse geöffnet wird, wird der Sabotageschalter aktiviert, und das Gerät sendet ein Sabotagesignal, um den Benutzer über den Zustand zu informieren.
Überwachung
Der Tür-/Erschütterungsmelder sendet automatisch in zufälligen Abständen von 30-50 Minuten ein Überwachungssignal an die Alarmzentrale.
Wenn die Alarmzentrale über einen voreingestellten Zeitraum kein Signal vom Tür-/Erschütterungsmelder empfangen hat, zeigt die Alarmzentrale an, dass der betreffende Tür-/Erschütterungsmelder ein Signalausfallproblem aufweist.
Testmodus
Drücken Sie im Normalmodus die Testtaste, um ein Testsignal und den Lerncode an die Alarmzentrale zu übertragen. Der Tür-/Erschütterungsmelder wechselt dabei ebenfalls für 3 Minuten in den Testmodus.
Im Testmodus leuchtet die LED auf, wann immer der Tür-/Erschütterungsmelder ausgelöst wird.
Jeder weitere Druck auf die Testtaste setzt die Testmodus-Zeit auf 3 Minuten zurück.
Erste Schritte
Entfernen Sie den Batterieisolator am Tür-/Erschütterungsmelder, um das Gerät einzuschalten.
Versetzen Sie die Alarmzentrale in den Lernmodus (bitte beachten Sie die Bedienungsanleitung der Alarmzentrale).
Drücken Sie die Testtaste am Tür-/Erschütterungsmelder.
Beachten Sie die Bedienungsanleitung Ihrer Alarmzentrale, um den Anlernvorgang abzuschließen.
Nachdem der Tür-/Erschütterungsmelder angelernt wurde, versetzen Sie die Alarmzentrale in den Modus (Walk Test), halten Sie den Tür-/Erschütterungsmelder am gewünschten Ort und drücken Sie die Testtaste, um ein Testsignal an die Alarmzentrale zu übertragen. Befindet sich die Alarmzentrale innerhalb der Signalreichweite des Tür-/Erschütterungsmelders, zeigt die Alarmzentrale die entsprechenden Informationen des Tür-/Erschütterungsmelders an.
Fahren Sie mit der Montage und Installation fort, sobald Sie sicher sind, dass der gewählte Standort des Tür-/Erschütterungsmelders ordnungsgemäß funktioniert.
Installation
Montage des Tür-/Erschütterungsmelders

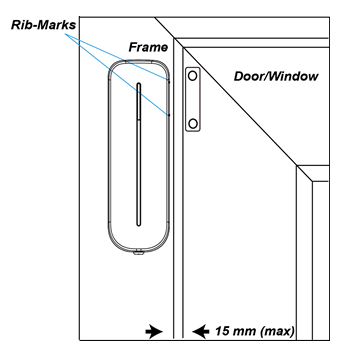

Der Tür-/Erschütterungsmelder sollte entweder aufrecht oder umgekehrt montiert werden, sodass die mit Rippen versehene Seite dem Magneten zugewandt ist.
Der Abstand zwischen dem Tür-/Erschütterungsmelder und dem Magneten sollte bei geschlossener Tür nicht mehr als 15mm betragen.
Vermeiden Sie die Montage des Tür-/Erschütterungsmelders auf metallischen Oberflächen. Bei Montage auf einer metallischen Oberfläche stellen Sie sicher, zu testen, ob der Tür-/Erschütterungsmelder beim Öffnen der Tür ausgelöst werden kann.
Montieren Sie das Gerät so hoch wie möglich.
Montage als Erschütterungsmelder:
Montage auf Beton, Tresor, Fensterrahmen.
Bei Montage am Tür-/Fensterrahmen dient das Gerät zusätzlich als Türkontakt.

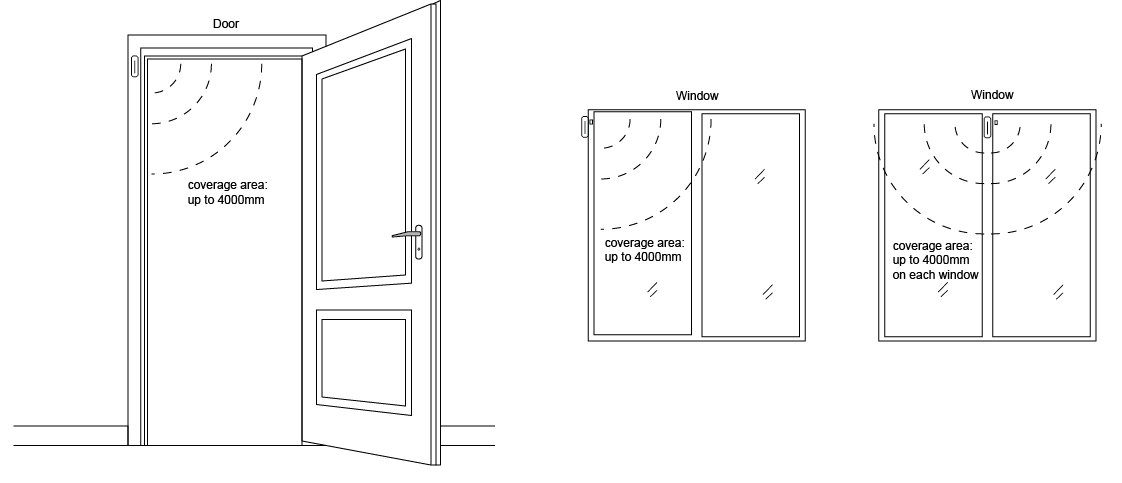

Beachten Sie die nachstehende Tabelle für Informationen zum Erkennungsbereich und zur Einstellung der Empfindlichkeit bei Erschütterung/Vibration entsprechend verschiedener Oberflächenmaterialien. Verwenden Sie den Empfindlichkeits-Einstelljumper, um die gewünschte Empfindlichkeit auszuwählen.
Glasfenster
Tür
Betonwand
Tresor
Dicke
>5mm
<40mm
–
>3mm
Material
Standard/Gehärtet/Verbundglas
Holz/Stahl
Beton
Stahl + Siliziumdioxid
Montageort
Fensterrahmen
Türrahmen
Wand
2cm von der Türangel entfernt
Erkennungsmodus
Einzelimpulsmodus
Einzelimpulsmodus
Impulszählung / Kumulierte Vibration
Impulszählung / Kumulierte Vibration
Erschütterungsempfindlichkeit (Erfassungsbereich)
Niedrig
2000mm
1000mm
500mm
–
Erschütterungsempfindlichkeit (Erfassungsbereich)
Mittel
3000mm
2000mm
1500mm
–
Erschütterungsempfindlichkeit (Erfassungsbereich)
Hoch
4000mm
3000mm
2000mm
1400mm
Montageanleitung
Verwenden Sie die 2 Befestigungslöcher an der Rückabdeckung als Schablone zur Positionierung.
Verwenden Sie die mitgelieferten Dübel für die Montage an Fensterrahmen/Betonwand/Tresor.
Schrauben Sie den Tür-/Erschütterungsmelder in die Dübel ein. (Beim Bohren wird die Montage auf Stahl, wie z. B. bei einem Tresor, empfohlen; alternativ können Sie auch den mitgelieferten Aufkleber aus der Verpackung verwenden.)
Bringen Sie den Magneten mit einem kleinen Stück doppelseitigem Klebeband oder mit den mitgelieferten Schrauben an der Tür an.
Verwenden Sie zur Montage des Magneten die 2 Magnet-Schraubenlöcher als Schablone für die richtige Positionierung der Löcher.
Hinweis:
Der Magnet muss mit der Seite mit den Rippenmarkierungen des Türkontakts ausgerichtet sein. Bringen Sie bei Bedarf den Magnet-Abstandshalter an der Rückseite des Magneten an, um den Magneten besser an den Rippenmarkierungen auszurichten.
Schrauben Sie den Magneten fest und setzen Sie die beiden weißen Abdeckkappen aus optischen Gründen in die Magnet-Schraubenlöcher ein.
Die Installation ist nun abgeschlossen.
Hinweis:
Montieren Sie das Gerät nicht auf Oberflächenmaterialien, an denen häufige Vibrationen auftreten, um Fehlalarme zu vermeiden.
Bei der Montage an einem Tresor darf der Tür-/Erschütterungsmelder nicht weiter als 2 cm vom Türdrehpunkt entfernt angebracht werden (siehe nachfolgende Abbildung).
Quelle und englisches Original: VESTA Guide – VESTA-060. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
