LMHT-1ZW
Umgebungslicht-, Feuchtigkeits- und Temperatursensor
Einführung

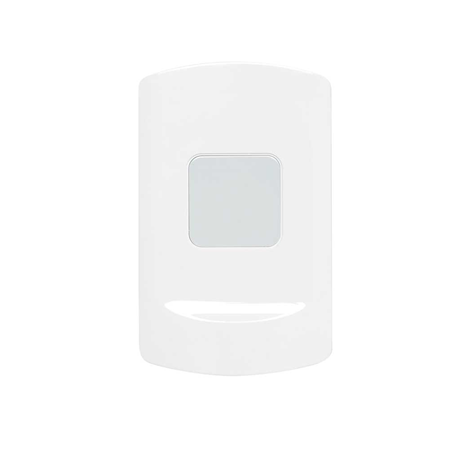

LMHT-1ZW ist ein Z-Wave Umgebungslicht-, Feuchtigkeits- und Temperatursensor. Er überwacht Ihre Wohnumgebung und übermittelt die gemessene Beleuchtungsstärke (Lux), Luftfeuchtigkeit und Temperatur an den Koordinator im Z-Wave-Netzwerk.
Der Sensor ist ein Z-Wave-fähiges Gerät und vollständig kompatibel mit jedem Z-Wave-fähigen Netzwerk.
Z-Wave ist ein drahtloses Kommunikationsprotokoll, das ein Funksignal mit geringer Leistung nutzt. Durch die Nutzung des Z-Wave-Mesh-Netzwerks können Befehle über zwischengeschaltete „mithörende“ Z-Wave-Produkte an ihr Ziel übertragen werden.
Die LMHT-1ZW-Serie umfasst folgende Modelle.
LMHT-1ZW
LMHT-1ZW-OTA

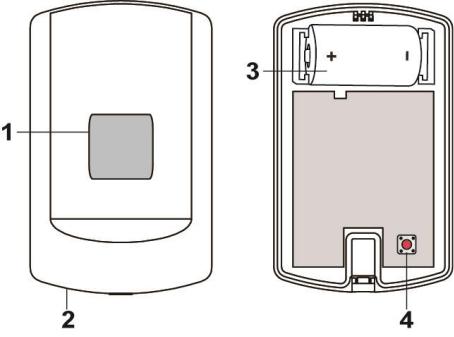

Teilebezeichnung
Lichtsensor / LED-Anzeige
Blinkt einmal: Übertragung des Lerncodes/Werksreset
Blinkt zweimal: Nachdem der Sensor erfolgreich in das Z-Wave-Gateway/die Alarmzentrale aufgenommen wurde.
Temperatursensor
Batteriefach
Funktionstaste
Einmal drücken, um ein Signal an den Koordinator zu senden.
10 Sekunden lang gedrückt halten, um einen Werksreset durchzuführen.
3-mal innerhalb von 1,5 Sekunden drücken, um den Lerncode zu übertragen.
Merkmale
Überwachung von Licht, Luftfeuchtigkeit und Temperatur
Der Sensor misst Beleuchtungsstärke, Luftfeuchtigkeit und Temperatur, um die gemessenen Daten regelmäßig an die Z-Wave-Alarmzentrale/das Gateway zu übertragen.
Das Signal mit der Beleuchtungsstärke-/Feuchtigkeits- und Temperaturmesswert wird alle 1 Minute übertragen. Der Sensor überträgt das Signal auch automatisch, wenn:
sich die Temperatur um +/- 2 °C ändert
sich die Luftfeuchtigkeit um +/- 10 % ändert
sich die Beleuchtungsstärke im Vergleich zum vorherigen Wert um 1500 Lux ändert
die aktuelle Beleuchtungsstärke größer oder gleich 300 Lux ist und sich im Vergleich zum vorherigen Wert um 45 % ändert
die aktuelle Beleuchtungsstärke unter 300 Lux liegt und sich im Vergleich zum vorherigen Wert um mehr als 60 Lux ändert
Sie den Sensor durch Einlegen der Batterie einschalten.
Sie können auch die Funktionstaste einmal drücken, um das aktuelle Messsignal manuell zu übertragen.
Batterie und Erkennung niedrigen Batteriestands
Der Sensor verwendet eine CR123A 3V-Lithiumbatterie als Stromquelle.
Der Sensor verfügt über eine Funktion zur Erkennung niedrigen Batteriestands. Bei niedriger Batteriespannung sendet der Sensor ein Signal für niedrigen Batteriestand an das Gateway/die Alarmzentrale.
Der Sensor meldet den Batterieprozentsatz jeweils bei 100 %, 75 %, 50 % und 25 % an das Gateway/die Alarmzentrale. Ist die Batteriespannung niedrig (25 %), wird das Signal für niedrigen Batteriestand an die Alarmzentrale gesendet, um den Benutzer zu benachrichtigen.
Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterie die Funktionstaste zweimal, um eine vollständige Entladung zu erreichen, bevor Sie eine neue Batterie einlegen.
Überwachung (Supervision)
Diese Funktion nutzt die Z-Wave Wake-Up-Befehlsklasse. Die Wake-Up-Befehlsklasse ermöglicht es dem batteriebetriebenen Sensor, die Alarmzentrale/das Gateway zu benachrichtigen, dass er wach ist und bereit, in der Warteschlange befindliche Befehle zu empfangen. Die Aufwachzeitspanne wird automatisch entsprechend der Einstellung der Alarmzentrale programmiert, wenn der Sensor eingebunden wird. Die empfohlene Einstellung der Aufwachzeit beträgt 60 Minuten oder mehr.
Gerät hinzufügen (Einbindung)
Dieses Produkt kann in jedes Z-Wave-Netzwerk zusammen mit anderen Z-Wave-zertifizierten Geräten anderer Hersteller und/oder anderer Anwendungen eingebunden und betrieben werden. Alle nicht batteriebetriebenen Knoten innerhalb des Netzwerks fungieren unabhängig vom Hersteller als Repeater, um die Zuverlässigkeit des Netzwerks zu erhöhen.
Versetzen Sie das Z-Wave-Gateway oder die Alarmzentrale in den Einbindungsmodus (bitte beachten Sie die Anleitung des Z-Wave-Gateways oder der Alarmzentrale).
Drücken Sie die Funktionstaste innerhalb von 1,5 Sekunden 3-mal.
Beachten Sie die Bedienungsanleitung des Z-Wave-Gateways oder der Alarmzentrale, um den Aufnahmevorgang abzuschließen.
Wenn der Sensor bereits in ein anderes Z-Wave-Gateway/eine andere Alarmzentrale eingebunden wurde oder das Gerät nicht in das aktuelle Z-Wave-Gateway/die aktuelle Alarmzentrale eingebunden werden kann, versuchen Sie zunächst, es zu entfernen (siehe Gerät entfernen).
Gerät entfernen (Exklusion)
Der Sensor muss aus dem bestehenden Z-Wave-Netzwerk entfernt werden, bevor er in ein anderes eingebunden wird.
Exklusionsmodus
Versetzen Sie das Z-Wave-Gateway oder die Alarmzentrale in den Exklusionsmodus (bitte beachten Sie die Anleitung des Z-Wave-Gateways oder der Alarmzentrale).
Drücken Sie die Funktionstaste innerhalb von 1,5 Sekunden 3-mal, woraufhin der Sensor aus dem Z-Wave-Netzwerk entfernt wird.
Werkseinstellung (Factory Reset)
(Verwenden Sie den Factory Reset nur, wenn die Netzwerk-Alarmzentrale/das Gateway fehlt oder nicht funktionsfähig ist).
Entfernen Sie zuerst die Batterie des Melders.
Halten Sie die Funktionstaste gedrückt. Während Sie die Funktionstaste gedrückt halten, schalten Sie den Melder ein, indem Sie die Batterie wieder einsetzen, und warten Sie 10 Sekunden, um den Factory Reset durchzuführen.
Hinweis:
Durch das Zurücksetzen des Melders auf die Werkseinstellungen wird dieser auf die Werksstandardeinstellungen zurückgesetzt (aus dem Z-Wave-Netzwerk ausgeschlossen). Das Z-Wave-Gateway oder die Alarmzentrale behält weiterhin seine/ihre Z-Wave-Einstellungen. Bitte beachten Sie die Anleitung des Gateways oder der Alarmzentrale, um die Z-Wave-Einstellungen des Melders zu entfernen.
Reichweitentest
Um zu testen, ob der Melder mit dem Z-Wave-Gateway oder der Alarmzentrale kommunizieren kann:
Versetzen Sie das Gateway/die Alarmzentrale in den Reichweitentest-Modus (Walk Test).
Drücken Sie die Funktionstaste am Melder.
Das Gateway/die Alarmzentrale sollte anzeigen, ob sich das Gerät innerhalb der Betriebsreichweite befindet (bitte beachten Sie die Bedienungsanleitung des Gateways/der Alarmzentrale).
Z-Wave Ruhemodus (Sleep Mode)
Der Melder wechselt nach kurzer Aktivierungszeit (~10 Sekunden) in den Z-Wave Ruhemodus (zur Energieeinsparung). Während des Z-Wave Ruhemodus können Z-Wave-Gateways oder Alarmzentralen keine Befehle an den Melder senden.
Um den Melder über das Z-Wave-Gateway/die Alarmzentrale zu programmieren, senden Sie die Befehle innerhalb der Aufwachphase an den Melder.
Installation
Montage des Melders
Der Melder kann auf zwei Arten montiert werden: selbstklebend oder mit Schraubmontage.
Selbstklebende Montage
Reinigen Sie die Oberfläche mit einem geeigneten Entfetter.
Entfernen Sie die Schutzfolie von einer Seite des doppelseitigen Klebepads und bringen Sie das Klebepad fest an der Rückseite des Geräts an.
Entfernen Sie die andere Schutzfolie und platzieren/drücken Sie das Gerät fest an der gewünschten Stelle an.
Verwenden Sie die selbstklebende Montagemethode nicht auf schlecht lackierten und/oder rauen Oberflächen.
Schraubmontage

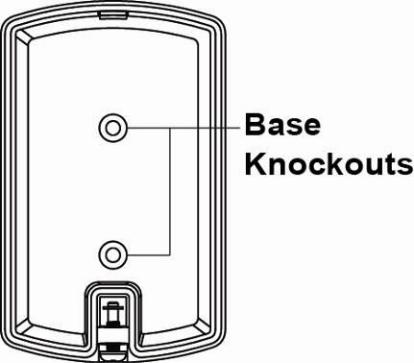

Der Sockel des Melders verfügt über zwei Schraub-Ausbrechstellen, an denen der Kunststoff für Montagezwecke dünner ist. So montieren Sie den Melder:
Lösen Sie die Deckel-Befestigungsschraube mit einem Kreuzschlitzschraubendreher, um die obere Abdeckung und den Sockel zu trennen.
Brechen Sie die Ausbrechstellen am Sockel durch.
Verwenden Sie die Löcher als Schablone, bohren Sie zwei Löcher und setzen Sie die Dübel ein.
Schrauben Sie den Sockel auf die Dübel.
Setzen Sie die obere Abdeckung wieder auf den Sockel, indem Sie den Sockel am Befestigungshaken einhaken und die Abdeckung in Richtung Sockel drücken.
Sichern und verschrauben Sie die obere Abdeckung wieder mit dem Sockel mithilfe eines Kreuzschlitzschraubendrehers.
Z-Wave-Informationen
Gerätetyp: Melder – Benachrichtigung
Rollentyp: Reporting Sleeping Slave (RSS)
Unterstützung/Steuerung der Befehlsklasse (Command Class)
Verpflichtend unterstützte CC:
Association CC, v2
Association Group Information CC
Battery CC
Device Reset Locally CC
Manufacturer Specific CC, v2
Sensor Multilevel CC, V5
Version CC, v2
Wake UP CC, v2
Z-Wave Plus Info CC, v2
Power Level CC
Notification CC, v4
Firmware Update CC,v2
Z-Wave-Gruppen (Association Command Class Version 2)
Gruppe 1 für „LifeLine“:
Sensor Multilevel CC,V5 (COMMAND_CLASS_SENSOR_MULTILEVEL)
Battery CC (COMMAND_CLASS_BASIC)
Device Reset Locally CC
Gruppe 2 für „Temperaturbericht“:
Sensor Multilevel CC,V5 (COMMAND_CLASS_SENSOR_MULTILEVEL)
Gruppe 3 für „Feuchtigkeitsbericht“:
Sensor Multilevel CC, V5 (COMMAND_CLASS_SENSOR_MULTILEVEL)
Gruppe 4 für „Helligkeitsbericht“:
Sensor Multilevel CC, V5 (COMMAND_CLASS_SENSOR_MULTILEVEL)
