VESTA-052-1 – Anleitung (Deutsch)

POVS-1-ZW

PIR Belegungs-/Abwesenheitsmelder

Einleitung

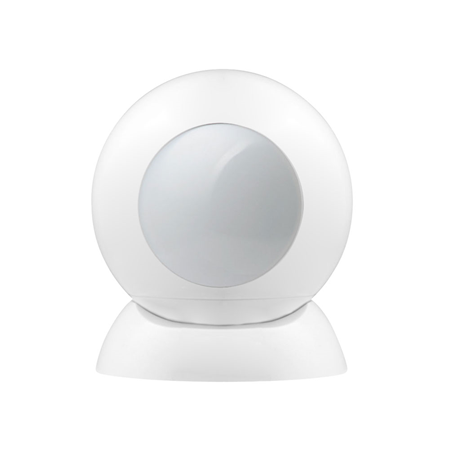

POVS-1-ZW ist ein Z-Wave Passiv-Infrarot-Bewegungsmelder. Er ist in der Lage, bei Bewegungserkennung drahtlose Signale an den Koordinator im Z-Wave-Netzwerk zu senden. Z-Wave ist ein drahtloses Kommunikationsprotokoll, das ein leistungsarmes HF-Funksignal verwendet. Der Z-Wave Passiv-Infrarot-Bewegungsmelder ermöglicht den Zugriff auf die Klasse „S2 Unauthenticated“ und unterstützt sowohl die Z-Wave SmartStart-Aufnahme als auch die klassische Aufnahme.

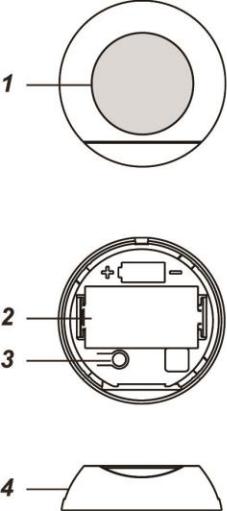

Teileübersicht

1. IR-Linse mit LED-Anzeige

Die LED-Anzeige befindet sich in der Mitte der IR-Linse.

Die LED-Anzeige leuchtet unter folgenden Bedingungen auf:

Blinkt einmal nach Drücken der Funktionstaste:

Der PIR wechselt in den Aufnahme-/Entfernungsmodus oder erkennt eine Bewegung im Testmodus.

Batteriefach

Der PIR wird von einer CR123A 3V Lithiumbatterie mit Strom versorgt.

Funktionstaste

Drücken Sie die Taste einmal innerhalb von 30 Sekunden nach dem Einlegen der Batterie, um in den Aufnahme- oder Entfernungsmodus zu wechseln.
Drücken Sie die Taste im normalen Betrieb einmal, um einen Aufweckbefehl zu senden und den Testmodus zu aktivieren.
Halten Sie die Taste 10 Sekunden lang gedrückt und lassen Sie sie dann los, um den PIR auf Werkseinstellungen zurückzusetzen.

Magnetsockel

Der PIR wird bei der Installation auf dem Magnetsockel platziert. Der Magnet im PIR und im Sockel sorgt dafür, dass der PIR unabhängig von Position und Winkel am Sockel haften bleibt.

Funktionen

Belegungs-/Abwesenheitserkennung

Wenn der PIR eine Bewegung erkennt, sendet er ein Auslösesignal. Anschließend beginnt der PIR mit dem Countdown des Belegungs-/Abwesenheitstimers. Die Timerdauer ist von 30 Sekunden bis 60 Minuten einstellbar und muss über den Koordinator des Z-Wave-Netzwerks bzw. die Alarmzentrale angepasst werden.

Wenn der PIR während des Timers eine Bewegung erkennt, wird der Timer zurückgesetzt.

Läuft der Timer ab, ohne dass eine Bewegung erkannt wurde, sendet der PIR ein Wiederherstellungssignal für die Bewegungserkennung und kehrt in den Normalbetrieb zurück.

Weitere Einzelheiten zu den Einstellungen finden Sie unter Command Class Configuration.

Empfindlichkeitseinstellung

Die Empfindlichkeit des PIR kann an unterschiedliche Anforderungen angepasst werden, sei es als Sicherheits- oder als Belegungs-/Abwesenheitsmelder. Über den Koordinator des Z-Wave-Netzwerks bzw. die Alarmzentrale können bis zu 5 Empfindlichkeitsstufen ausgewählt werden. Gehen Sie zur Einstellung der Empfindlichkeit wie folgt vor:

Drücken Sie die Funktionstaste am PIR einmal, der PIR wacht auf.
Stellen Sie innerhalb von 10 Sekunden die neue Empfindlichkeit des PIR über die Alarmzentrale ein (Einzelheiten entnehmen Sie bitte dem Handbuch Ihrer Alarmzentrale). Die Alarmzentrale sendet ein Signal an den PIR, um die Einstellung abzuschließen.
Wird die Empfindlichkeitseinstellung nicht innerhalb dieses Zeitraums abgeschlossen, beginnen Sie erneut mit Schritt 1.

Weitere Einzelheiten zu den Einstellungen finden Sie unter Command Class Configuration.

Batterie und Erkennung niedriger Batteriespannung

Der PIR verwendet eine CR123A 3V Lithiumbatterie als Stromquelle. Um Zugang zum Batteriefach zu erhalten, muss das Hauptgehäuse vom Sockel entfernt werden. Das Batteriefach verfügt über eine Lasche, die beim Einlegen der Batterie unter der Batterie gedrückt werden sollte. Zum Entfernen der Batterie heben Sie einfach die Lasche an.

Der PIR verfügt über eine Funktion zur Erkennung niedriger Batteriespannung. Bei niedriger Batteriespannung sendet der PIR ein Signal für niedrige Batteriespannung an den Koordinator im Z-Wave-Netzwerk.

Wird die Batterie nach der Meldung „Batterie niedrig“ nicht ausgetauscht und ist sie vollständig erschöpft, stellt der PIR den Betrieb vollständig ein.

Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterie zweimal die Funktionstaste, um eine vollständige Entladung zu bewirken, bevor Sie die neue Batterie einlegen.

Aufwecken

Diese Funktion nutzt die Z-Wave Wake Up Command Class. Die Wake Up Command Class ermöglicht es dem batteriebetriebenen PIR, der Alarmzentrale/dem Gateway mitzuteilen, dass er aktiv ist und bereit ist, in der Warteschlange befindliche Befehle zu empfangen. Das Aufweckintervall wird bei der Aufnahme des PIR automatisch entsprechend den Einstellungen der Alarmzentrale programmiert. Die empfohlene Einstellung für das Intervall liegt bei 60 Minuten.

Testmodus

Der Testmodus dient dazu, den Erfassungsbereich des PIR zu überprüfen.
Um den Testmodus zu aktivieren, drücken Sie die Funktionstaste einmal, um den Testmodus für 3 Minuten zu starten.
Während des Testmodus können Sie den PIR-Melder auslösen, um seinen Erfassungsbereich zu überprüfen. Wird der PIR ausgelöst, blinkt die LED einmal zur Bestätigung.

Gerät hinzufügen (Aufnahme)

Das Gerät unterstützt sowohl den klassischen Aufnahmeprozess als auch den SmartStart-Aufnahmeprozess. Dieses Produkt kann in jedes Z-Wave-Netzwerk zusammen mit anderen Z-Wave-zertifizierten Geräten anderer Hersteller und/oder anderer Anwendungen aufgenommen und betrieben werden. Alle nicht batteriebetriebenen Knoten innerhalb des Netzwerks fungieren unabhängig vom Hersteller als Repeater, um die Zuverlässigkeit des Netzwerks zu erhöhen.

Klassischer Einschluss

Versetzen Sie das Z-Wave-Gateway oder die Alarmzentrale in den Einschluss-Modus (bitte beachten Sie das Handbuch des Z-Wave-Gateways oder der Alarmzentrale).
Setzen Sie die Batterie ein und drücken Sie die Taste einmal innerhalb von 30 Sekunden. Beachten Sie das Bedienungshandbuch des Z-Wave-Gateways oder der Alarmzentrale, um den Hinzufügevorgang abzuschließen.
Falls das Gerät bereits in ein anderes Z-Wave-Gateway/eine andere Alarmzentrale eingebunden (included) wurde oder das Gerät nicht in das aktuelle Z-Wave-Gateway/die aktuelle Alarmzentrale eingebunden werden kann, versuchen Sie zunächst, es zu entfernen (siehe Gerät entfernen).

SmartStart-Einschluss

SmartStart-fähige Produkte können in ein Z-Wave-Netzwerk eingebunden werden, indem der auf dem Produkt aufgedruckte Z-Wave-QR-Code mit einem Controller gescannt wird, der den SmartStart-Einschluss unterstützt. Es sind keine weiteren Schritte erforderlich, und das SmartStart-Produkt wird automatisch innerhalb von 10 Minuten nach dem Einschalten in der Nähe des Netzwerks hinzugefügt. Z-Wave SmartStart verwendet den DSK des Geräts, um den Einschlussvorgang zu verbessern und zu vereinfachen. DSK steht für Device Specific Key, der zur Authentifizierung verwendet wird. Die DSK-Informationen sind im QR-Code-Format gespeichert, das auf einem Etikett aufgedruckt und an der Außenseite des Geräts angebracht ist, wie beispielhaft auf der rechten Seite dargestellt.

Scannen Sie den QR-Code an der Unterseite des POVS-1-ZW, um den DSK zu erhalten, und übertragen Sie diesen an das Z-Wave-Gateway.
Schalten Sie den POVS-1-ZW ein; eine SmartStart-Einschlussanfrage wird automatisch an das Gateway gesendet.
Das Gateway bindet das Gerät automatisch ein, sobald es das Gerät erkennt, indem es die Einschlussanfrage mit dem erhaltenen DSK abgleicht

Hinweis:

Der DSK des Geräts wird nur während des Einschlusses verwendet.

Der DSK kann gelesen werden, ohne dass der POVS eingeschaltet werden muss. Somit ist es möglich, das Gateway auf den Einschluss des Geräts vorzubereiten, bevor der POVS-1-ZW installiert und eingeschaltet wird.

Falls der POVS-1-ZW bereits in ein anderes Z-Wave-Gateway/eine andere Alarmzentrale eingebunden (angelernt) wurde, entfernen Sie ihn bitte zunächst (siehe Ausschluss), bevor Sie versuchen, ihn in das aktuelle Z-Wave-Gateway/die aktuelle Alarmzentrale einzubinden. Der POVS-1-ZW sendet keine SmartStart-Einschlussanfrage, wenn er bereits in einem Z-Wave-Gateway/einer Alarmzentrale eingebunden ist.

Gerät entfernen (Ausschluss)

Das Gerät muss aus dem bestehenden Z-Wave-Netzwerk entfernt werden, bevor es in ein anderes eingebunden wird.

Ausschluss-Modus

Versetzen Sie das Z-Wave-Gateway oder die Alarmzentrale in den Ausschluss-Modus (bitte beachten Sie das Handbuch des Z-Wave-Gateways oder der Alarmzentrale).
Setzen Sie die Batterie ein und drücken Sie die Taste einmal innerhalb von 30 Sekunden. Das Gerät wird aus dem Z-Wave-Netzwerk entfernt.

Werksreset

(Verwenden Sie den Werksreset nur, wenn die Alarmzentrale/das Gateway des Netzwerks fehlt oder nicht funktionsfähig ist).

Durch einen Werksreset wird das Gerät auf die Werkseinstellungen zurückgesetzt (d. h. es ist in kein Z-Wave-Netzwerk eingebunden). Verwenden Sie dieses Verfahren bitte nur, wenn das Z-Wave-Gateway oder die Alarmzentrale verloren gegangen oder anderweitig nicht funktionsfähig ist.
Halten Sie die Funktionstaste des Geräts 10 Sekunden lang gedrückt, um einen Werksreset durchzuführen.

Hinweis:

Bevor Sie den POVS-1-ZW entfernen oder einen Werksreset durchführen, stellen Sie bitte sicher, dass die DSK-Informationen des Geräts aus dem Gateway entfernt wurden oder dort nicht vorhanden sind. Wenn Sie das Gerät entfernen oder einen Werksreset durchführen, sein DSK jedoch weiterhin im Gateway vorhanden ist, bindet das Gateway das Gerät automatisch erneut ein.

Reichweitentest

Um zu testen, ob das Gerät mit dem Z-Wave-Gateway oder der Alarmzentrale kommunizieren kann:

Versetzen Sie das Gateway/die Zentrale in den Reichweitentest-Modus (Walk Test).
Drücken Sie die Funktionstaste am Gerät.
Das Gateway/die Zentrale sollte anzeigen, ob sich das Gerät innerhalb der Betriebsreichweite befindet (bitte beachten Sie das Bedienungshandbuch des Gateways/der Zentrale).

Z-Wave-Schlafmodus

Der PIR wechselt nach dem Aufwachen für eine kurze Zeit (~10 Sekunden) in den Z-Wave-Schlafmodus (zur Energieeinsparung). Im Z-Wave-Schlafmodus können Z-Wave-Gateways oder Alarmzentralen keine Befehle an den PIR senden.
Um den PIR über das Z-Wave-Gateway/die Alarmzentrale zu programmieren, senden Sie die Befehle bitte innerhalb der Aufwachperiode an den PIR.

Installation

Montagehöhe und PIR-Erfassungsbereich

Der PIR-Melder verfügt über einen Erfassungsbereich von 120∘ nach vorne. Bei einer Montagehöhe von 1,2 m bis 2,1 m und Ausrichtung nach vorne beträgt die maximale Reichweite des PIR-Melders 10 Meter.
Die Ausrichtung des PIR-Melders kann durch einfaches Drehen auf dem Sockel geändert werden. Testen Sie nach der Änderung der Ausrichtung unbedingt die Erfassungsfunktion, um den neuen Erfassungsbereich zu bestätigen.

Zusammenbau

Der PIR-Melder besteht aus einer Frontabdeckung und einer Rückabdeckung. Die Rückabdeckung muss zum Einlegen der Batterie und zur Einrichtung des Z-Wave-Netzwerks abgenommen werden.
Um die Rückabdeckung abzunehmen, halten Sie den PIR-Melder mit beiden Händen und drehen Sie ihn gemäß der nachfolgenden Abbildung, um ihn zu öffnen.

Installation

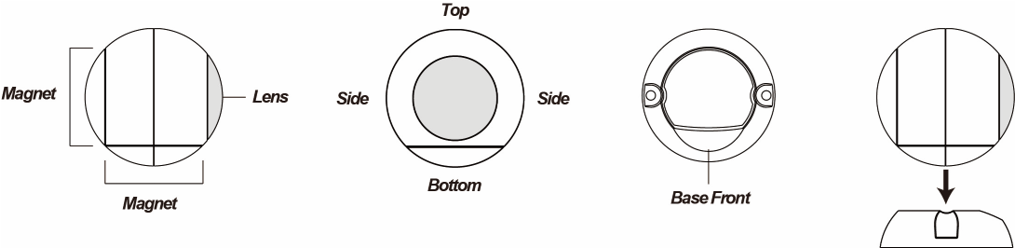

Das Hauptgehäuse des PIR-Melders verfügt an der Unter- und Rückseite über einen internen Magneten, der das Hauptgehäuse beim Aufsetzen mit dem Magnetsockel des PIR-Melders verbindet. Die Position der Magnete ist durch die Kreismarkierung auf dem Gehäuse gekennzeichnet.
Die Bewegungserkennungsfunktion des PIR-Melders ist richtungsabhängig. Sie reagiert empfindlicher auf seitliche Bewegungen und weniger empfindlich auf vertikale Bewegungen von oben nach unten. Verwenden Sie die Position des unteren Magneten als Referenz, um die horizontale und vertikale Ausrichtung des PIR-Melders zu bestimmen.
Der Sockel des PIR-Melders verfügt über 2 Montagelöcher zur Installation auf einer Oberfläche mit den mitgelieferten Befestigungsschrauben und Dübeln. Der Sockel enthält ebenfalls einen Magneten. Eine Seite des Sockels weist eine Öffnung auf, die die Vorderseite des Sockels kennzeichnet. Das Hauptgehäuse sollte so auf dem Sockel platziert werden, dass die Linse zur vorderen Öffnung zeigt, damit der Erfassungsbereich des PIR-Melders nicht durch den Sockel behindert wird.

Verwenden Sie die 2 Montagelöcher am Sockel des PIR-Melders als Schablone und bohren Sie entsprechende Löcher in die Oberfläche.
Setzen Sie die Dübel ein, wenn die Montage in Putz oder Mauerwerk erfolgt.
Schrauben Sie den Sockel in die Dübel.
Setzen Sie den PIR-Melder auf den Sockel. Der Magnet im PIR-Melder und im Sockel sorgt dafür, dass der PIR-Melder am Sockel haften bleibt.
Drehen Sie den PIR-Melder, um den Erfassungsbereich entsprechend dem erwarteten Bewegungspfad eines Eindringlings anzupassen. Stellen Sie sicher, dass sich der Eindringling seitlich durch den Erfassungsbereich des PIR-Melders bewegen würde.

Installationsrichtlinie

Es wird empfohlen, den PIR-Melder an folgenden Orten zu installieren.

An einer Position, an der sich ein Eindringling üblicherweise seitlich durch das Sichtfeld des PIR-Melders bewegen würde. Vermeiden Sie eine Installation, bei der sich der Eindringling von oben nach unten durch den Erfassungsbereich bewegt.
Zwischen 1,9 und 2 m über dem Boden für beste Leistung bei Ausrichtung nach vorne.
An Orten, an denen das Sichtfeld nicht behindert wird, z. B. durch Vorhänge, Dekorationsgegenstände usw.

Einschränkungen

Installieren Sie den PIR-Melder nicht an Orten mit direkter Sonneneinstrahlung oder in der Nähe von Heiz-/Kühlgeräten und Lüftungsöffnungen.
Richten Sie den PIR-Melder nicht auf Wärmequellen wie Heizung, Heizkörper oder Fenster.
Richten Sie den PIR-Melder nicht auf ein Fenster.
Vermeiden Sie große Hindernisse im Erfassungsbereich sowie bewegliche Objekte wie Vorhänge.
Vermeiden Sie Orte, an denen Haustiere hochklettern und die Haustierimmunität beeinträchtigen können, wie z. B. Treppenaufgänge.

Z-Wave Informationen

Gerätetyp: Generic Type Sensor Notification

Rollentyp: Slave Sleeping Reporting (RSS)

Hersteller-ID: 0x018E

Produkttyp-ID: 0x0001

Produkt-ID: 0x0104

Unterstützte Command Class:

Command Class

Version

Erforderliche Sicherheitsklasse

Association
