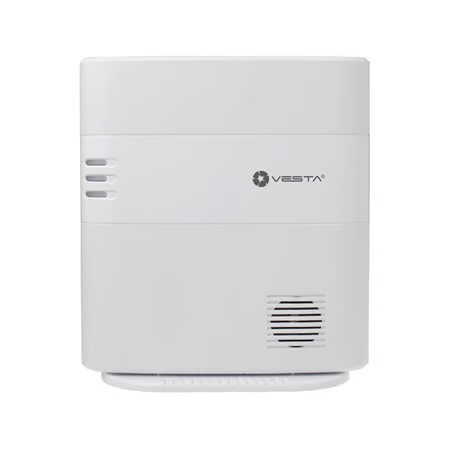

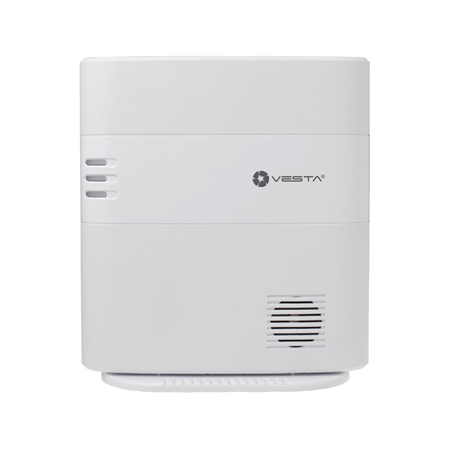

Alarmzentrale 640-Zonen IP + 4G Hausüberwachungssystem per Funk (Z-Wave)
Willkommen in der VESTA Wissensdatenbank für Funk- und Hybrid-Alarmzentralen. Hier finden Sie alle wesentlichen Informationen zur Installation, Konfiguration und Wartung von VESTA-Alarmzentralen, die per Funkkommunikation und als Hybridsysteme betrieben werden.
Diese Anleitung richtet sich an Techniker, Integratoren und fortgeschrittene Anwender, die ein detailliertes Verständnis dieser Alarmzentralen benötigen. Sie enthält Schritt-für-Schritt-Anleitungen, Tipps zur Fehlerbehebung, Geräte-Kompatibilität und bewährte Verfahren zur Optimierung der Systemleistung.
KURZANLEITUNG
1. Registrierung der Alarmzentrale als Installateur und Benutzer
1.1 Installateur-Registrierung

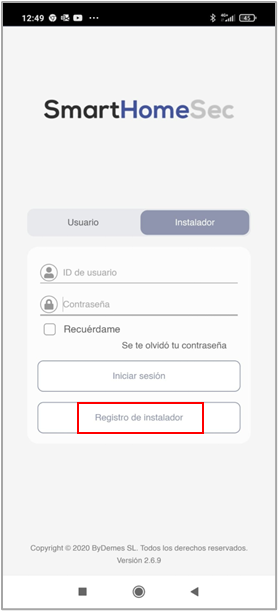

Schritt 1: Melden Sie sich als Installateur in der SmartHomeSec APP an

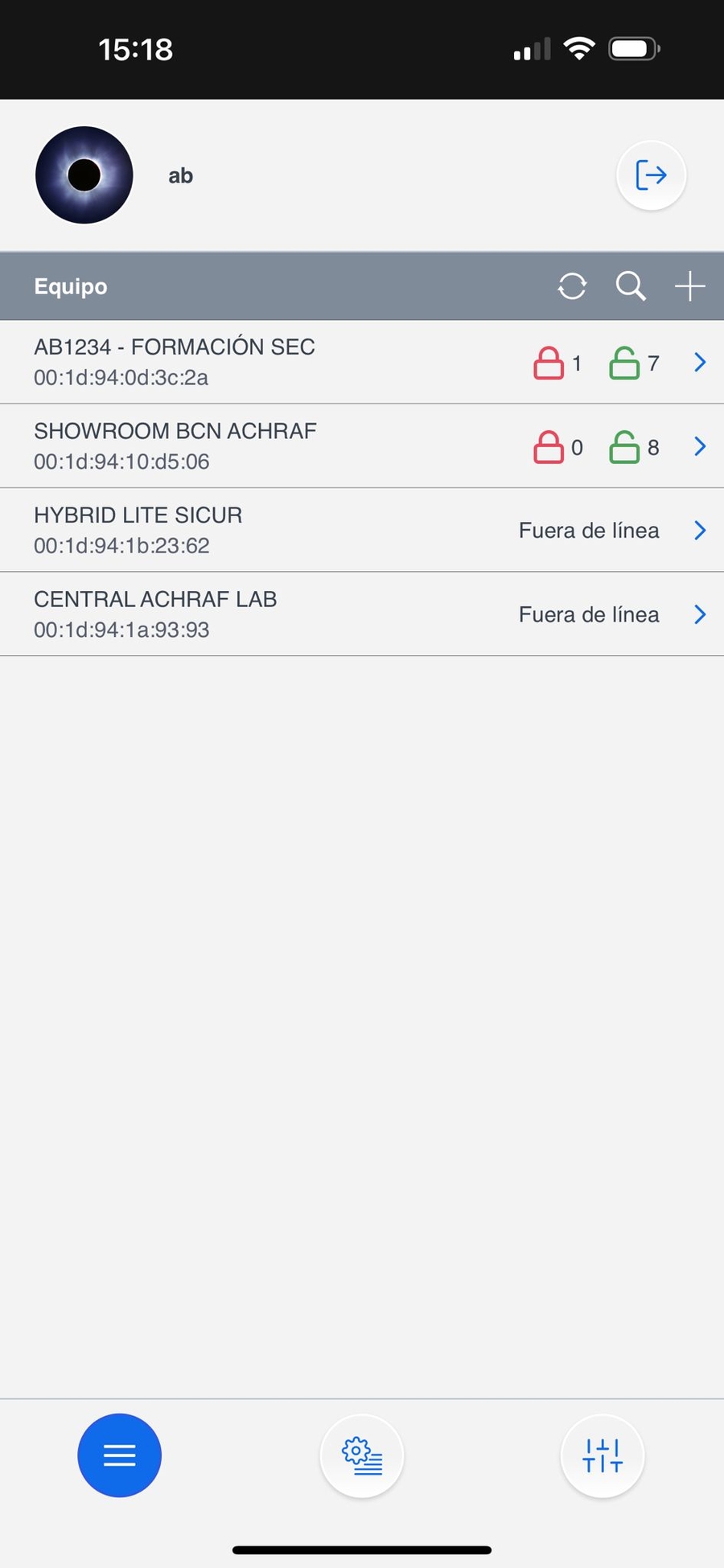

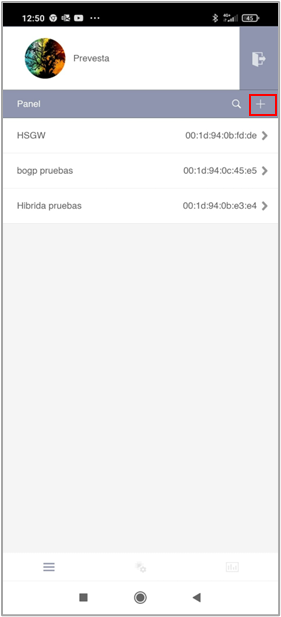

Schritt 2: Wählen Sie die Schaltfläche +
(Alarmzentrale hinzufügen)

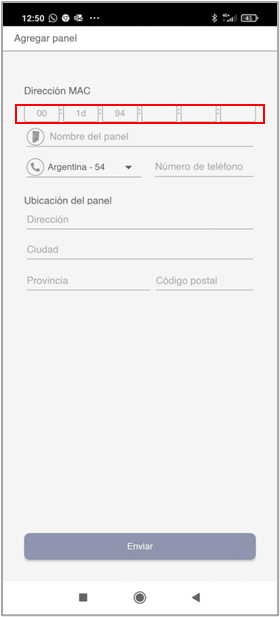

Schritt 3: Geben Sie die MAC-Adresse der Alarmzentrale ein, die auf einem Etikett der Alarmzentrale zu finden ist
Sobald die Alarmzentrale als Installateur registriert ist, ist sie bereit ✨ für die Konfiguration.
Die Alarmzentrale muss eingeschaltet und mit dem Internet verbunden sein. Nach dem Einschalten haben wir 15 Minuten Zeit, um die Alarmzentrale zu registrieren.
Die MAC-Adresse der Alarmzentrale befindet sich stets physisch an einer Seite der Alarmzentrale. Im Feld NAME sollten wir den Teilnehmer oder eine beliebige Kennung der Alarmzentrale eintragen.
2. Registrierung des Benutzerkontos
Das Benutzerkonto dient der Steuerung des Systems und ist für den Endbenutzer vorgesehen. Über die SmartHomeSec APP ermöglicht dieses Konto das Scharf- und Unscharfschalten sowie die Durchführung jeder beliebigen Operation. Es gibt zwei Arten von Benutzerkonten: Master und Slave.
Das erste Konto, das wir registrieren, ist das Master-Konto. Der Hauptunterschied zwischen dem Master- und dem Slave-Konto besteht darin, dass der Master neue Benutzer anlegen kann, während der Slave keine neuen Konten erstellen kann.
Schritt 1: Greifen Sie als Installateur auf die Alarmzentrale zu, der Standardcode lautet [7982]

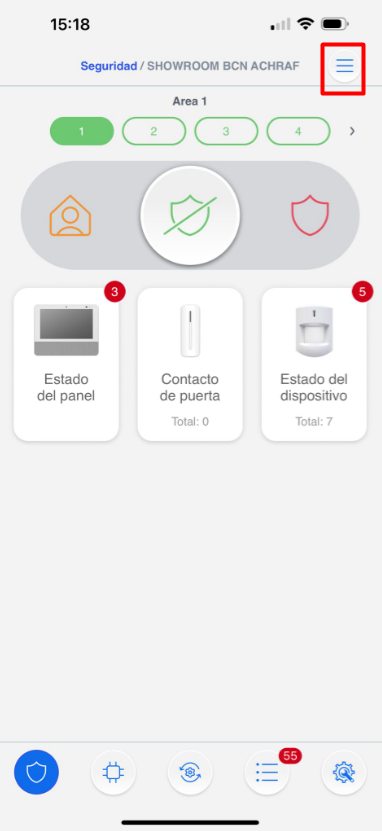

Schritt 2: Wählen Sie den Menüabschnitt Hauptsystem

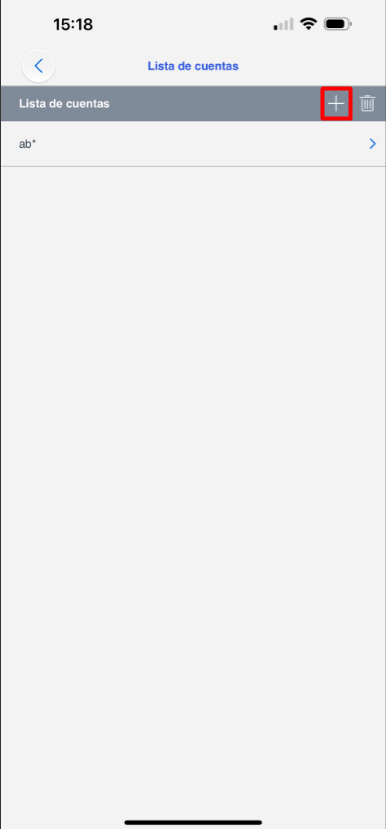

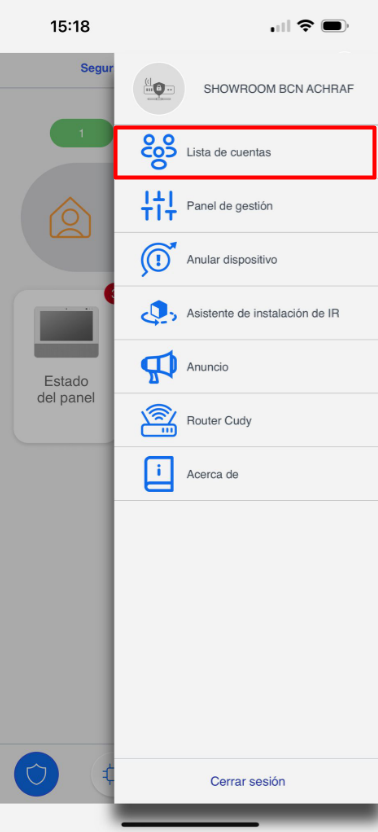

Schritt 3: Wählen Sie Kontenliste
Schritt 4: Wählen Sie Hinzufügen

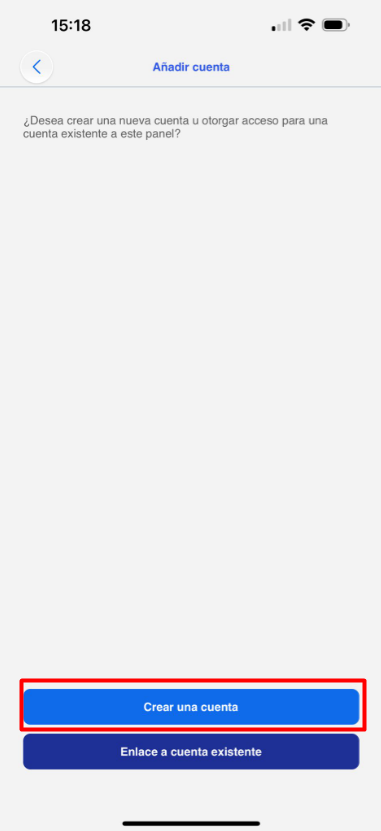

Schritt 5: Handelt es sich um einen neuen Benutzer: Wählen Sie Konto erstellen

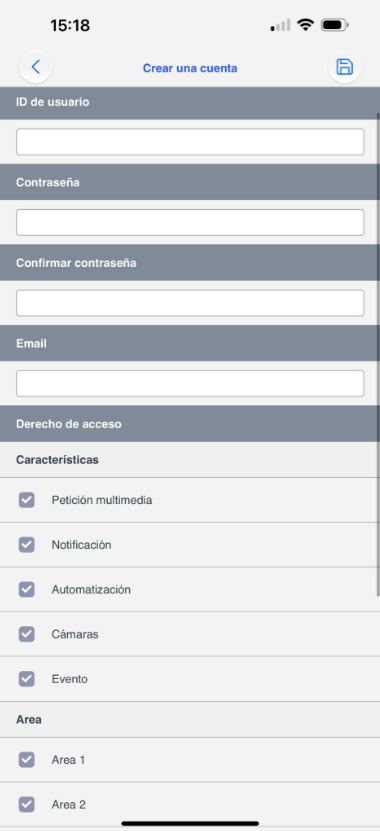

Schritt 6: Füllen Sie die Benutzerdaten für den APP-Zugriff aus
Benutzerregistrierung abgeschlossen! Informationen zur Bedienung über die Benutzer-APP finden Sie in der SmartHomeSec-Benutzeranleitung.
3. Geräte hinzufügen und konfigurieren
Um VESTA RF-Geräte hinzuzufügen und zu konfigurieren, gehen Sie wie folgt vor:
3.1 Geräte hinzufügen

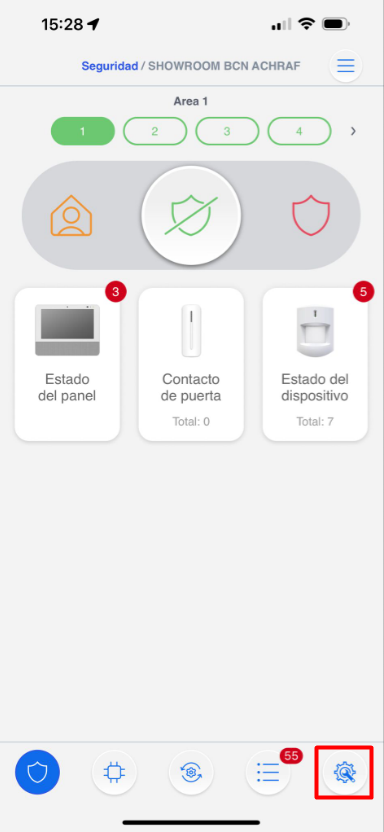

Schritt 1: Rufen Sie die Konfiguration der Alarmzentrale über die Installer-APP auf:

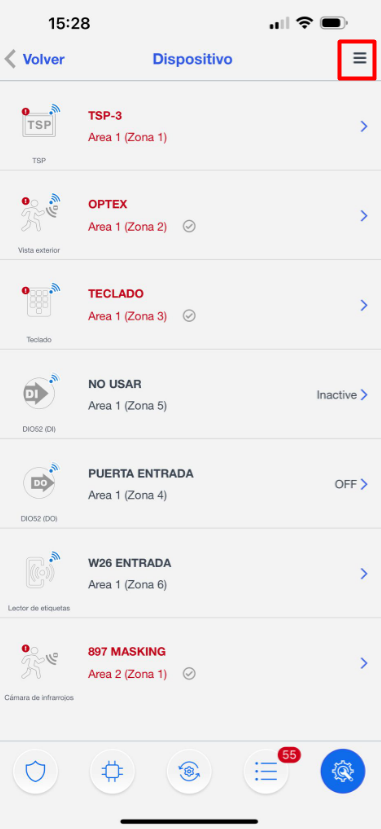

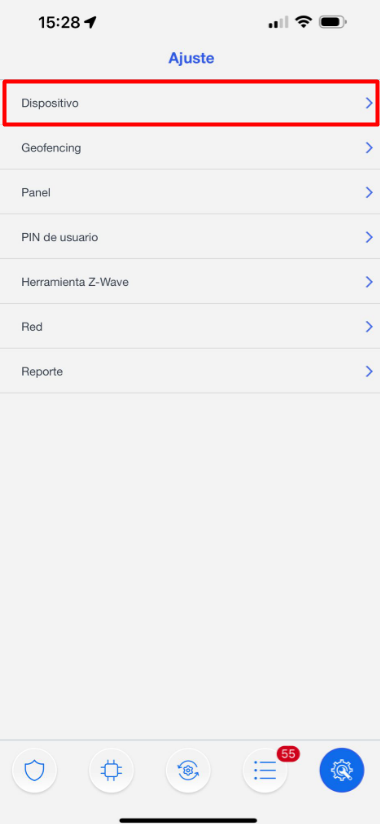

Schritt 2: Wählen Sie im Menü "Devices".

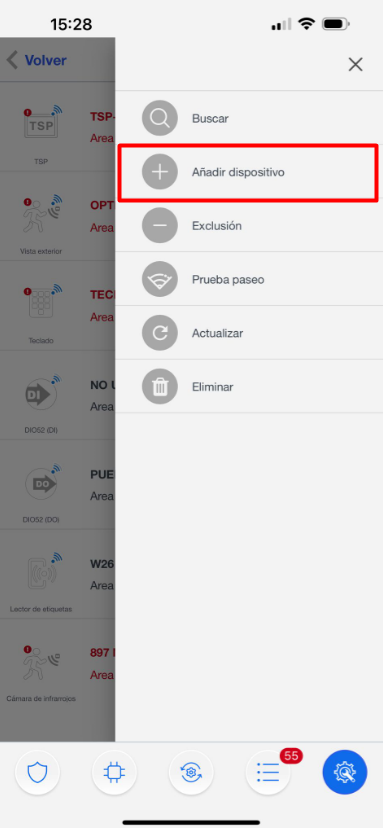

Schritt 3: Klicken Sie im Menü auf "Add device".

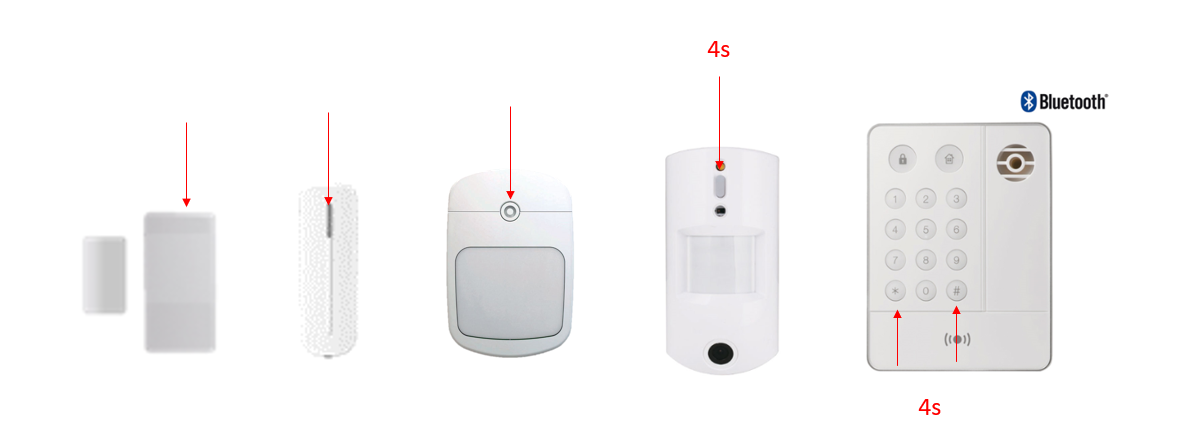

Schritt 4: Wählen Sie den Gerätetyp aus, den Sie hinzufügen möchten, z. B. Bewegungsmelder. Halten Sie die Anlerntaste am Gerät gedrückt, bis die LED blinkt (beachten Sie die spezifischen Hinweise im Handbuch des Geräts).
Schritt 5: Folgen Sie den Anweisungen auf dem Bildschirm, um den Anlernvorgang abzuschließen. Die Alarmzentrale bestätigt das erfolgreiche Hinzufügen des Geräts.
Wichtig! Bei PIRCAMS und Tastaturen: Die Taste muss 3 oder 4 Sekunden lang gedrückt werden. Bei allen anderen Geräten genügt ein kurzer Tastendruck zum Hinzufügen.

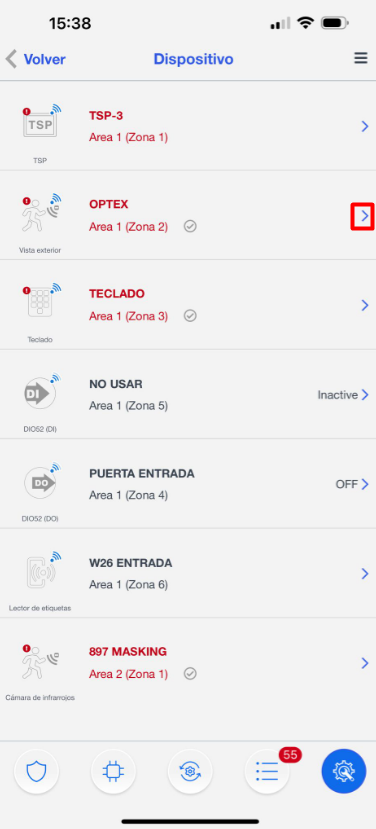

Nach dem Hinzufügen sind die RF-Geräte einsatzbereit und können im selben Bereich verwaltet werden. Hier ein Beispiel für die Konfiguration der Melder-Attribute:
3.2 Zonenkonfiguration
Um die Zonen korrekt zu konfigurieren, ist es wichtig, mit den verfügbaren Attributen und deren Auswirkung auf das Verhalten der Alarmanlage vertraut zu sein.

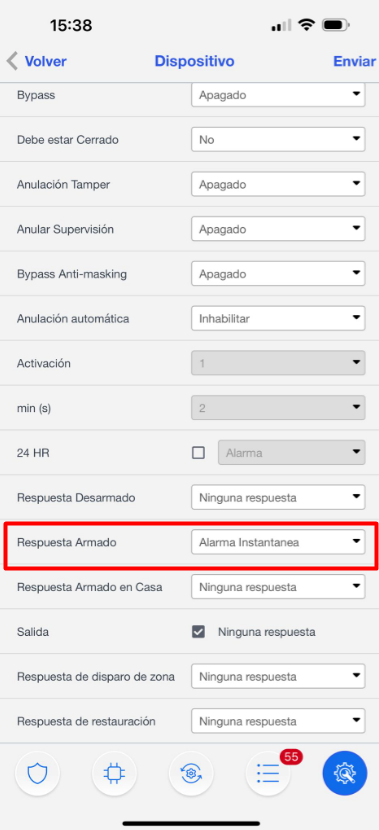

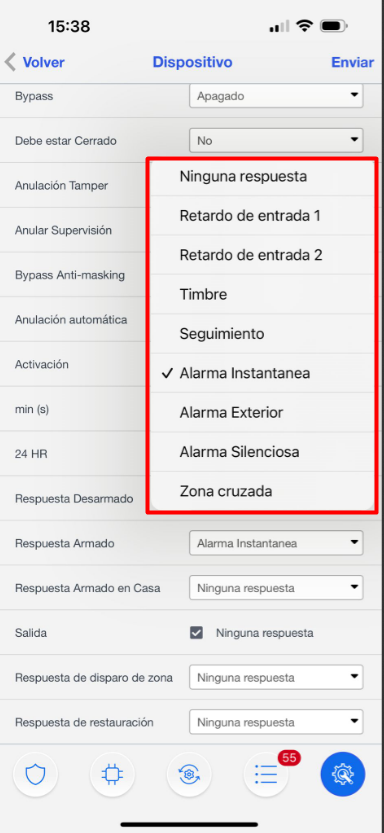

Beispiel: Interior ist eine Sofortzone und Entry ist eine verzögerte Zone; wir können diese Attribute im Bereich Response on arming zuweisen, was bedeutet "Wenn das System scharf geschaltet wird."
4. Konfiguration der Alarmzentrale und Meldung an die Notrufleitstelle (ARC)
4.1 Sicherheitskonfiguration
In diesem Abschnitt wird beschrieben, wie Sie die Sirenendauer bei einem Alarm anpassen und die Ein- und Ausgangsverzögerungen einstellen. Zur besseren Erkennung und Anpassung sind kritische Optionen in **Farbe **Rot hervorgehoben.

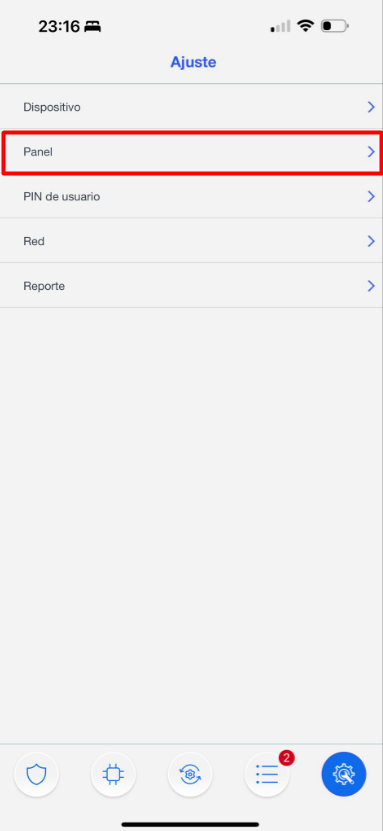

Ajustes -> Panel

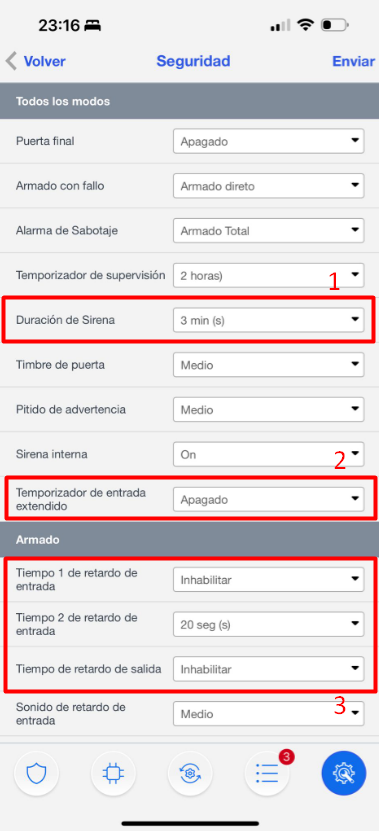

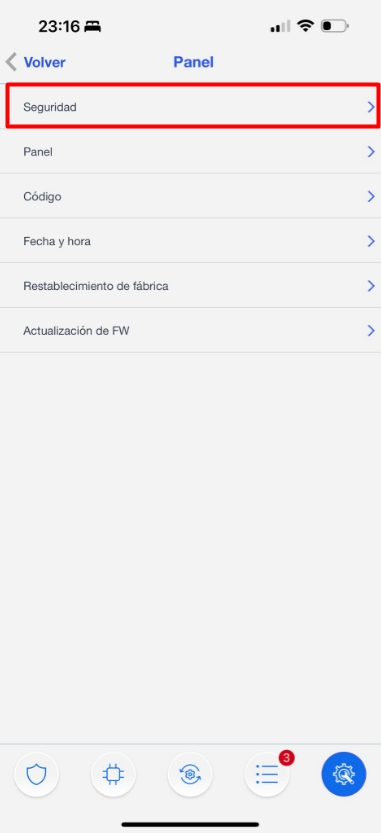

Ajustes -> Panel -> Seguridad
Die Sirenendauer im Alarmfall
Das Aktivieren dieser Option verzögert die Alarmmeldung um 30 Sekunden. (Empfohlen wird, dies auf OFF zu belassen)
Einstellen der Ein- und Ausgangsverzögerungen
4.2 Konfiguration der Alarmzentrale

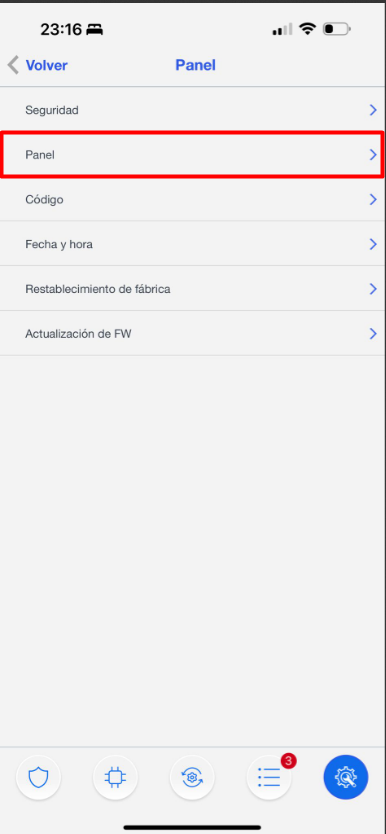

Settings -> Panel

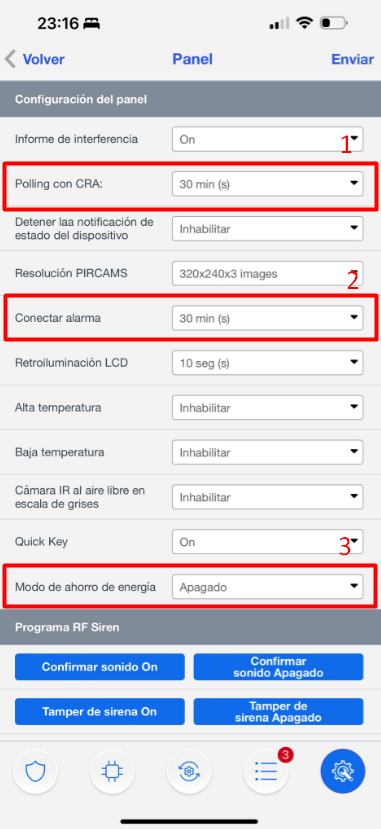

Settings-> Panel -> Panel
Polling –> Testzeit zur ARC
4.3 Benutzercodes konfigurieren
Inslogging -> Settings

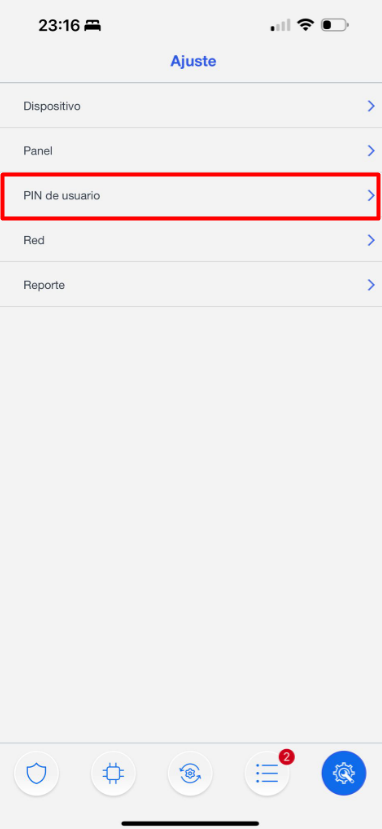

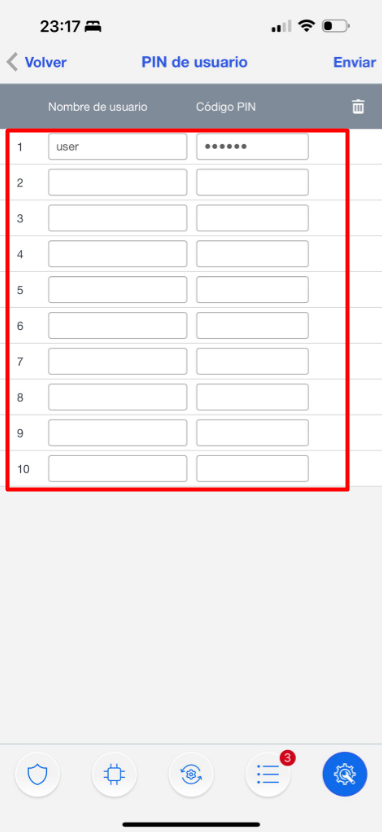

Settings -> User PIN
Fügen Sie für jeden Benutzer Namen und Code hinzu. Mit diesem Code kann der Benutzer über die APP oder die Bedienteile die Modi wechseln (scharf/unscharf schalten). Weitere Informationen finden Sie im Benutzerhandbuch.
4.4 Aktualisierung der Alarmzentrale
Es ist entscheidend, die Alarmzentrale stets auf dem neuesten Stand zu halten, um eine optimale Systemleistung und Sicherheit zu gewährleisten. Updates können wichtige Verbesserungen, Fehlerbehebungen und Sicherheitspatches enthalten, die vor bekannten Schwachstellen schützen.
Ajustes -> Panel

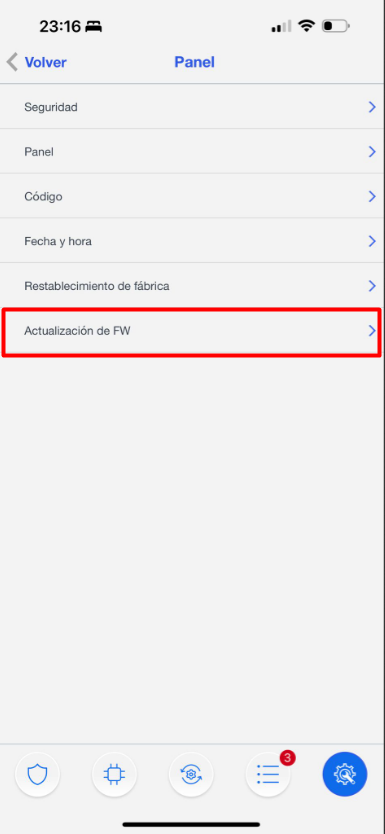

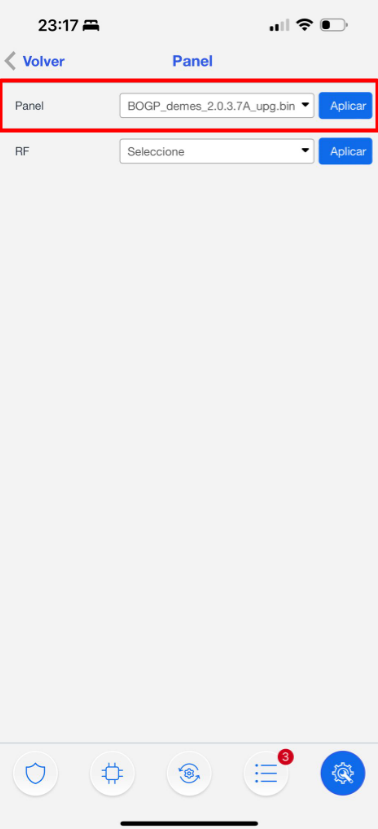

Panel -> Actualización de FW
Wählen Sie aus der Liste die Firmware mit der höchsten Version aus (höchste Zahl und höchster Buchstabe).
HINWEIS: Bei der Alarmzentrale kann das Update bei 2G oder schlechter Netzabdeckung bis zu 8 Minuten dauern.
Kommuniziert die Alarmzentrale über 4G/LTE mit guter Netzabdeckung, kann das Update 3-5 Minuten dauern.
Sobald sich die Alarmzentrale im Aktualisierungsmodus befindet, dürfen Sie diese unter keinen Umständen ausschalten oder trennen. Die Alarmzentrale startet automatisch neu.
DAS AUSSCHALTEN DER ALARMZENTRALE WÄHREND EINES UPDATES KANN DIESE VOLLSTÄNDIG UNBRAUCHBAR MACHEN.
4.5 Konfiguration der Meldung an die Notrufleitstelle (ARC)
Reporte Eventos

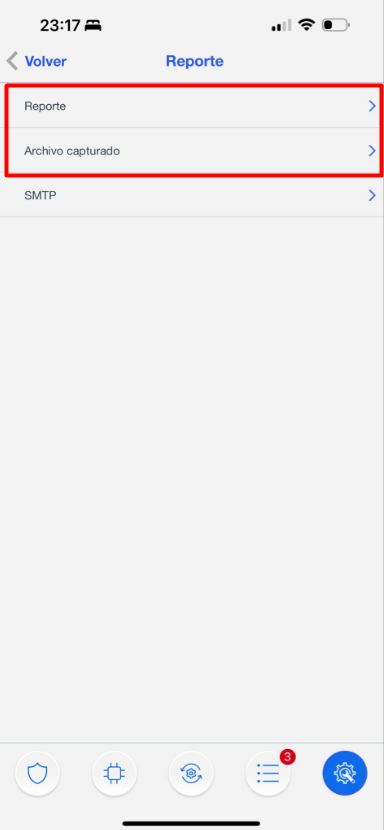

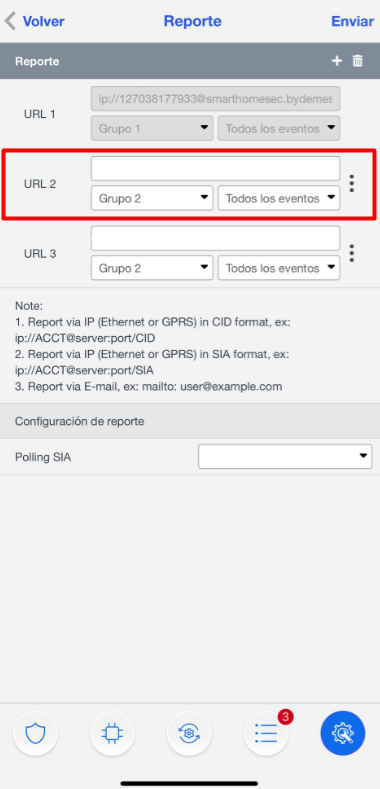

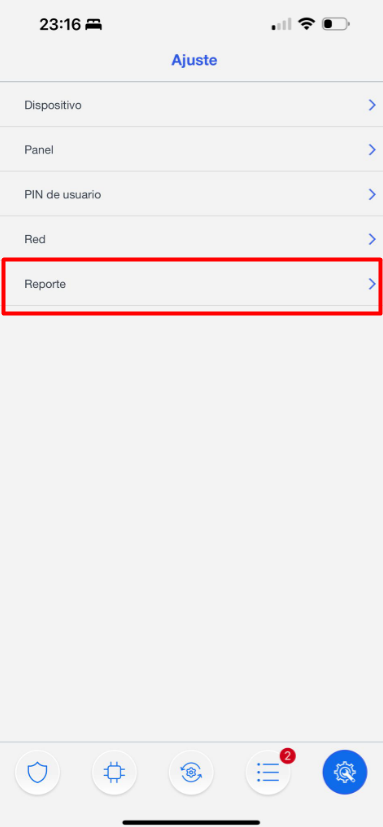

Settings -> Report
Im Bereich Report finden Sie die Meldungskonfiguration für Ereignisse und aufgenommene Dateien für PIRCAMS-Fotos.
In diesem Abschnitt konfigurieren wir die Report-URL unserer ARC, und sehr wichtig ist GROUP 2 oder höher, da GROUP 1 für die APP verwendet wird. Beispiele siehe ANHANG 2
ANHANG 2
Beispiele für die Meldung von EREIGNISSEN in verschiedenen Protokollen:
🔥 MANITOU (am häufigsten verwendet in Spanien): ip://ACCT@IP:PORT/MAN
SIA: ip://ACCT@IP:PORT/SIA2
CID: ip://ACCT@IP:PORT/CID
Fotobericht.

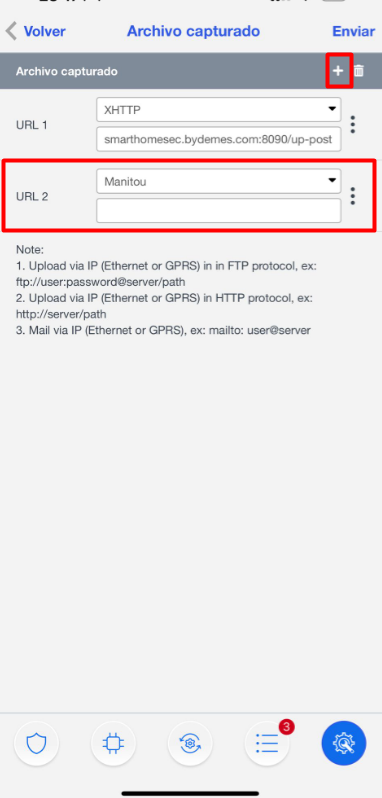

Settings -> Report
Im Bereich Report finden Sie die Meldungskonfiguration für Ereignisse und aufgenommene Dateien für PIRCAMS-Fotos.
In diesem Abschnitt konfigurieren wir die Report-URL unserer CRA für den Fotoversand. Beispiele siehe ANHANG 3
Beispiele für die Meldung von FOTOS in verschiedenen Protokollen:
🔥 MANITOU: ACCT@IP:PORT

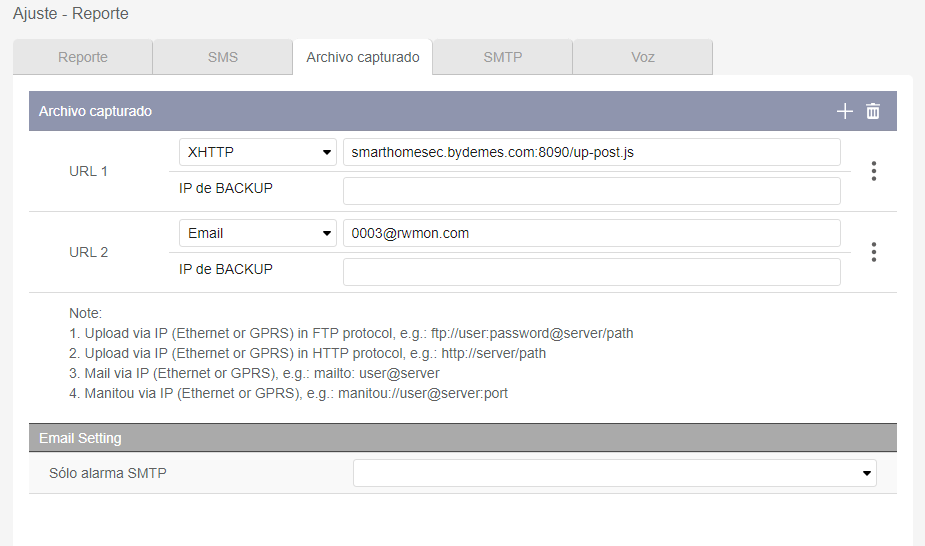

Fotobericht für SENTINEL-Software

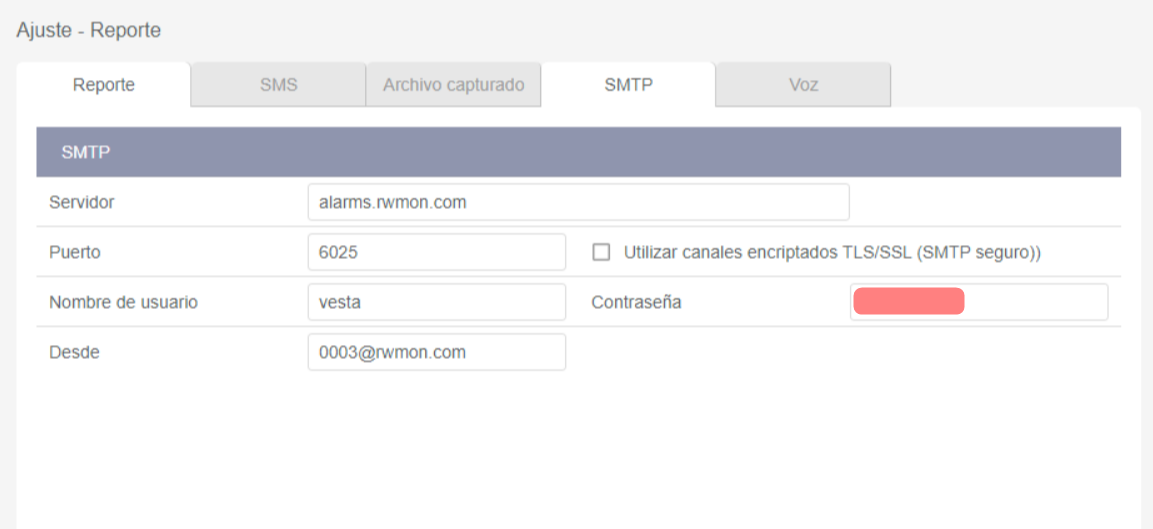

Schritt 1: Programmieren Sie die SMTP-Informationen unter Einstellungen -> Report
Schritt 2: Programmieren Sie die von der Notruf- und Serviceleitstelle bereitgestellte E-Mail-Adresse unter „Captured files“
WICHTIG: Wenn Sie IP-Kameras verwenden, die in VESTA integriert sind, müssen Sie die Kameraauflösung für einen ordnungsgemäßen Betrieb auf 2MP oder niedriger einstellen.
VOLLSTÄNDIGE INSTALLATIONSANLEITUNGEN
Quelle und englisches Original: VESTA Guide – VESTA-047NNZ-SF1. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
