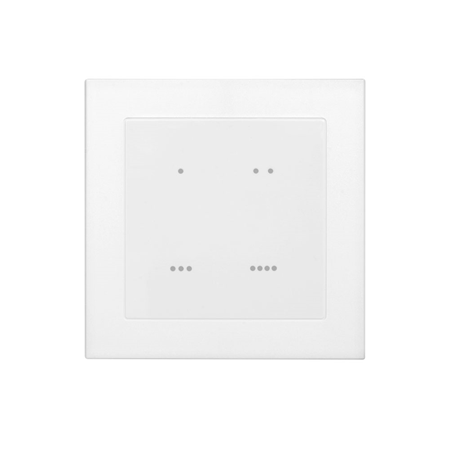

WSS-4E-2W
Smart Scenario Switch
Einführung
Der WSS-4E-2W ist ein Szenario-Schalter mit vier Touch-Tasten, der eine Gruppe vorprogrammierter Hausautomationsgeräte durch einfaches Drücken der Szenario-Touch-Tasten steuert.

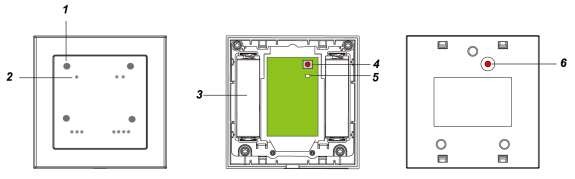

BAUTEILBESCHREIBUNG
1. Szenario-LED
Es gibt vier Szenario-LEDs, und die entsprechende LED blinkt beim Drücken der Touch-Taste.
2. Szenario-Touch-Taste
Der Szenario-Schalter verfügt über 4 Szenario-Touch-Tasten:
* Touch-Taste 1
** Touch-Taste 2
*** Touch-Taste 3
**** Touch-Taste 4
3. Batteriefach
Legen Sie zwei 1,5V AA Alkaline-Batterien ein.
4. Testtaste
Drücken Sie die Testtaste einmal, um ein Test-/Anlernsignal zu senden.
5. LED (Rot)
Blinkt schnell alle vier Sekunden: Wenn die Batterien erschöpft sind.
6. Testtasten-Öffnung
Funktionen
Batterie- und Batterieschwacherkennung
Der Szenario-Schalter verwendet zwei 1,5V AA Alkaline-Batterien als Stromquelle. Der Szenario-Schalter verfügt über eine Batterieschwach-Erkennungsfunktion. Bei niedriger Batteriespannung sendet der Szenario-Schalter ein Signal für schwache Batterie.
Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterien zweimal die Testtaste oder eine beliebige Touch-Taste, um eine vollständige Entladung zu gewährleisten, bevor Sie neue Batterien einlegen. Achten Sie beim Einlegen neuer Batterien auf die richtige Polarität.
Szenario
Wenn eine Szenario-Touch-Taste gedrückt wird, blinkt die LED der Touch-Taste einmal und gibt einen Signalton aus, wenn die Alarmzentrale das Signal empfängt. Empfängt die Alarmzentrale das Signal nicht, blinkt die LED der Szenario-Touch-Taste zweimal und gibt 2 Signaltöne aus, um den Benutzer zu benachrichtigen.
Anlernen
Um den WSS-4E-2W in die Alarmzentrale einzulernen, befolgen Sie die untenstehenden Anlernverfahren.
Lösen Sie die Schrauben, um die Rückabdeckung des WSS-4E-2W zu entfernen, und legen Sie zwei 1,5V AA Alkaline-Batterien ein.
Versetzen Sie die Alarmzentrale in den Anlernmodus. Lesen Sie die Anleitung der Alarmzentrale für die entsprechenden Anweisungen.
Halten Sie die Testtaste des WSS-4E-2W 3 Sekunden lang gedrückt, um ein Anlernsignal an die Alarmzentrale zu senden. Der WSS-4E-2W gibt daraufhin einen langen Signalton aus. Die rote LED des WSS-4E-2W blinkt zweimal, wenn die Alarmzentrale das Signal empfängt.
Das Anlernen ist abgeschlossen. Wenn der WSS-4E-2W erfolgreich in die Alarmzentrale eingelernt wurde, wird er in der Geräteliste auf der lokalen Webseite der Alarmzentrale angezeigt. Lesen Sie die Anleitung der Alarmzentrale für weitere Details.
Installation
Der Szenario-Schalter ist für die Montage auf einer ebenen Fläche mit Befestigungsschrauben ausgelegt.
Die Basis verfügt über 3 Ausbrechöffnungen, an denen das Kunststoffmaterial dünner ist, zu Montagezwecken.
Entfernen Sie die Abdeckung mit einem Schraubendreher.
Brechen Sie die entsprechenden Ausbrechöffnungen an der Basis heraus.
Verwenden Sie die Löcher als Schablone und bohren Sie Löcher in die Oberfläche.
Schrauben Sie die Basis an der Oberfläche fest.
Setzen Sie die Abdeckung wieder auf die Basis und sichern Sie diese durch Anziehen der Befestigungsschraube.
