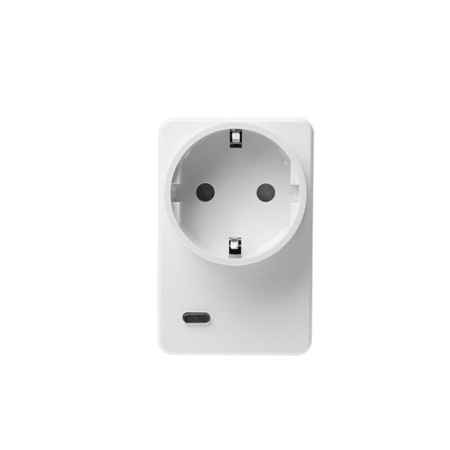

PSM-29ZW / PSS-29ZW
Power Switch Series
Einführung
Die Power Switch Serie umfasst die folgenden Modelle:
PSS-29ZW: Z-Wave Power Switch mit Router-Funktion
PSM-29ZW: Z-Wave Power Switch mit Zählerfunktion und Router-Funktion
Die Z-Wave-fähigen Power Switches können drahtlose Signale von der Koordinatoreinheit im Z-Wave-Netzwerk empfangen, um angeschlossene Geräte ein- oder auszuschalten. Der Power Switch dient zudem als Router im Z-Wave-Netzwerk. Nachdem er in das Z-Wave-Netzwerk aufgenommen wurde, ermöglicht er es anderen Z-Wave-Geräten, sich über den Power Switch mit dem Netzwerk zu verbinden.
Der Power Switch mit Zählerfunktion (PSM-29ZW) verfügt zusätzlich über die Funktion, den Energieverbrauch mit integriertem Stromzähler zu erfassen und die Daten regelmäßig an die Koordinatoreinheit zu übertragen.
Z-Wave ist ein drahtloses Kommunikationsprotokoll, das ein Funksignal mit geringer Leistung nutzt. Durch die Nutzung des Z-Wave-Maschennetzwerks können Befehle über zwischengeschaltete „lauschende“ Z-Wave-Produkte an ihr Ziel übertragen werden.
Die Z-Wave Power Switches ermöglichen den Zugriff auf die Klasse „S2 Unauthenticated“ und unterstützen sowohl die Z-Wave SmartStart-Aufnahme als auch die klassische Aufnahme.

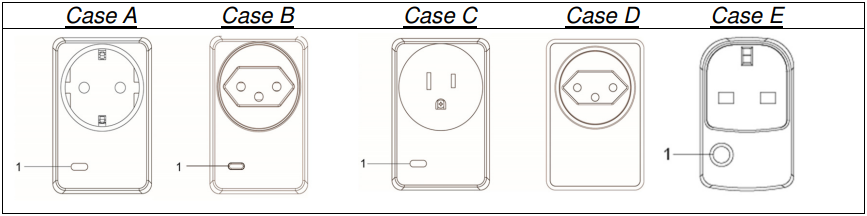

Teilebezeichnung
1. Funktionstaste bzw. LED-Anzeige
Die Funktionstaste dient gleichzeitig als LED-Anzeige. Die Funktionstaste wird zur Steuerung des Power Switch verwendet. Die LED-Anzeige zeigt den Status des Power Switch an.
LED-Anzeige:
Die LED-Anzeige leuchtet unter folgenden Bedingungen auf:
An: Strom ein
Aus: Strom aus
Rotes Licht blinkt zweimal:
1. Der Power Switch wurde soeben eingeschaltet.
2. Der Power Switch wurde soeben auf Werkseinstellungen zurückgesetzt.
Verwendung der Funktionstaste:
Drücken Sie die Funktionstaste, um den Power Switch ein- bzw. auszuschalten.
Drücken Sie die Funktionstaste innerhalb von 1,5 Sekunden 3 Mal, um einen Lerncode zu übertragen.
Halten Sie die Funktionstaste 10 Sekunden lang gedrückt, um die Werkseinstellungen wiederherzustellen.
Gerät hinzufügen (Aufnahme)
Dieses Produkt kann in jedes Z-Wave-Netzwerk zusammen mit anderen Z-Wave-zertifizierten Geräten anderer Hersteller und/oder anderer Anwendungen aufgenommen und betrieben werden. Alle nicht batteriebetriebenen Knoten innerhalb des Netzwerks fungieren unabhängig vom Hersteller als Repeater, um die Zuverlässigkeit des Netzwerks zu erhöhen.
Das Gerät unterstützt sowohl den klassischen Aufnahmevorgang als auch den SmartStart-Aufnahmevorgang.
Klassische Aufnahme
Stecken Sie den Power Switch in eine Steckdose.
Versetzen Sie das Z-Wave-Gateway oder die Alarmzentrale in den Aufnahmemodus (bitte beachten Sie das Handbuch des Z-Wave-Gateways oder der Alarmzentrale).
Drücken Sie innerhalb von 1,5 Sekunden 3 Mal die Funktionstaste.
Beachten Sie das Bedienungshandbuch des Z-Wave-Gateways oder der Alarmzentrale, um den Aufnahmevorgang abzuschließen.
Falls das Gerät bereits in ein anderes Z-Wave-Gateway/eine andere Alarmzentrale aufgenommen wurde oder falls das Gerät nicht in das aktuelle Z-Wave-Gateway/die aktuelle Alarmzentrale aufgenommen werden kann, entfernen Sie es bitte zunächst (siehe Gerät entfernen), bevor Sie versuchen, es in das aktuelle Z-Wave-Gateway/die aktuelle Alarmzentrale aufzunehmen.
SmartStart-Aufnahme

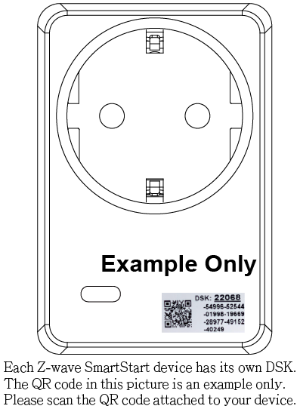

Z-Wave SmartStart nutzt den DSK des Geräts, um den Aufnahmevorgang zu verbessern und zu vereinfachen. DSK steht für Device Specific Key und wird zur Authentifizierung verwendet. Die DSK-Information ist im QR-Code-Format gespeichert, der auf einem Aufkleber gedruckt und am Gerät angebracht ist.
Scannen Sie den QR-Code-Aufkleber am Power Switch, um den DSK zu erhalten und an das Z-Wave-Gateway zu übertragen.
Stecken Sie den Power Switch in eine Steckdose; eine SmartStart-Aufnahmeanfrage wird automatisch an das Gateway gesendet.
Das Gateway nimmt das Gerät automatisch auf, sobald es das Gerät durch Abgleich der Aufnahmeanfrage mit dem erhaltenen DSK erkennt.
< HINWEIS>
Der DSK des Geräts wird nur während der Aufnahme verwendet.
Der DSK kann ausgelesen werden, ohne dass der Power Switch eingeschaltet ist. Daher ist es möglich, das Gateway zur Aufnahme des Geräts vorzubereiten, bevor der Power Switch eingeschaltet wird.
Gerät entfernen (Ausschluss)
Das Gerät muss aus dem bestehenden Z-Wave-Netzwerk entfernt werden, bevor es in ein anderes aufgenommen werden kann. Es stehen zwei Methoden zum Entfernen eines Geräts zur Verfügung.
Ausschlussmodus
Versetzen Sie das Z-Wave-Gateway oder die Alarmzentrale in den Ausschlussmodus (bitte beachten Sie das Handbuch des Z-Wave-Gateways oder der Alarmzentrale).
Drücken Sie innerhalb von 1,5 Sekunden 3 Mal die Funktionstaste, und das Gerät wird aus dem Z-Wave-Netzwerk entfernt.
Werksreset
(Verwenden Sie den Werksreset nur, wenn die Netzwerk-Alarmzentrale/das Gateway fehlt oder nicht funktionsfähig ist).
Halten Sie die Funktionstaste des Geräts 10 Sekunden lang gedrückt, um einen Werksreset durchzuführen.
<HINWEIS>
Durch den Werksreset wird das Gerät auf die Werkseinstellungen zurückgesetzt (aus dem Z-Wave-Netzwerk ausgeschlossen). Das Z-Wave-Gateway oder die Alarmzentrale behält weiterhin seine Z-Wave-Einstellungen. Bitte konsultieren Sie das Handbuch des Gateways oder der Alarmzentrale, um die Z-Wave-Einstellungen des Geräts zu entfernen.
Durch den Werksreset des Geräts werden auch alle gespeicherten Verbrauchsdaten gelöscht.
Bevor Sie den Power Switch entfernen oder einen Werksreset durchführen, stellen Sie sicher, dass die DSK-Informationen des Geräts im Gateway entfernt wurden oder nicht vorhanden sind. Wenn Sie das Gerät entfernen oder einen Werksreset durchführen, aber der DSK weiterhin im Gateway vorhanden ist, wird das Gateway das Gerät automatisch erneut einbinden.
Reichweitentest
Um zu testen, ob das Gerät mit dem Z-Wave-Gateway oder der Alarmzentrale kommunizieren kann:
Versetzen Sie das Gateway/die Alarmzentrale in den Reichweitentest-Modus (Walk Test).
Drücken Sie die Funktionstaste am Gerät.
Das Gateway/die Alarmzentrale sollte anzeigen, ob sich das Gerät innerhalb der Betriebsreichweite befindet (bitte konsultieren Sie das Bedienungshandbuch des Gateways/der Alarmzentrale).
Z-Wave-Router-Gerätekapazität
Der Power Switch ermöglicht anderen Z-Wave-Geräten, dem Z-Wave-Netzwerk über den Router beizutreten. Die maximale Anzahl der Geräte, die über den Power Switch dem Z-Wave-Netzwerk beitreten können, beträgt 255.
Betrieb
Gerätesteuerung
Nachdem das Gerät in eine Z-Wave-Alarmzentrale oder ein Gateway eingebunden wurde, schließen Sie ein Haushaltsgerät an den Power Switch an. Die Strom- und Energieverbrauchsdaten dieses Haushaltsgeräts werden an die Alarmzentrale übertragen.
Benutzer können das Elektrogerät über die Alarmzentrale fernbedient ein-/ausschalten (bitte konsultieren Sie das Handbuch Ihrer Alarmzentrale).
Durch Drücken der Funktionstaste am Power Switch kann dieser ebenfalls ein-/ausgeschaltet werden.
Der Power Switch sendet alle 10 Minuten, gerechnet ab der letzten Signalübertragung, ein Signal mit Verbrauchsdaten an das Z-Wave-Gateway/die Alarmzentrale.
Wenn der Power Switch nach dem Trennen von der Steckdose wieder eingesteckt wird, wird der vorherige Ein-/Aus-Status des Power Switch sofort wiederhergestellt.
Energieverbrauchsüberwachung (nur PSM-29ZW)
Wenn die Leistungsabgabe unter 1kW liegt, sendet das PSM-29 ein Signal an das Z-Wave-Gateway/die Alarmzentrale, sobald die Leistung um +/- 2W abweicht, um die Leistungsdaten des PSM-29 zu aktualisieren.
Wenn die Leistungsabgabe über 1kW liegt, sendet das PSM-29 ein Signal an das Z-Wave-Gateway/die Alarmzentrale, sobald die Leistung um +/- 5W abweicht, um die Leistungsdaten des PSM-29 zu aktualisieren.
Der Power Switch sendet ein Signal mit Verbrauchsdaten an das Z-Wave-Gateway/die Alarmzentrale, sobald der Energieverbrauch um 0,1kW/h ansteigt.
Bei einer Leistung unter 20W treten Messfehler mit höherer Wahrscheinlichkeit auf.
Leistungsspezifikation
Für 110V: beträgt die maximale Betriebslast 1760W und 16A. Warnung: Bitte überschreiten Sie nicht die maximale Last.
Für 230V: beträgt die maximale Betriebslast 3680W und 16A. Warnung: Bitte überschreiten Sie nicht die maximale Last.
Bei Überhitzung schaltet der Power Switch als Sicherheitsmaßnahme automatisch die Stromversorgung ab. Der Power Switch muss nach der Abschaltung aus- und wieder eingesteckt werden, um den normalen Betrieb wiederherzustellen.
Z-Wave-Informationen
Gerätetyp: On/Off Power Switch
Rollentyp: Always On Slave (AOS)
Command-Class-Unterstützung/Steuerung
Verpflichtende CC-Unterstützung:
Association CC, v2 oder neuer
Association Group Information CC
Meter CC, v2
Basic CC
Binary Switch CC
Device Reset Locally CC
Manufacturer Specific CC
Powerlevel CC
Version CC, v2 oder neuer
Z-Wave Plus Info CC
Empfohlene CC-Unterstützung: Firmware Update Metadata CC
Z-Wave-Gruppen (Association Command Class Version 2)
Der Switch kann so eingestellt werden, dass er Berichte an zugeordnete Z-Wave-Geräte sendet. Er unterstützt eine Assoziationsgruppe mit fünf Knoten für Gruppierung 1. Für Gruppierung 1 meldet der Switch seinen aktuellen Status an das Z-Wave-Gateway/die Alarmzentrale.
Gruppierung 1 umfasst:
Binary Switch CC (SWITCH_BINARY_REPORT)
Meter CC, v2 (METER_REPORT_COMMAND)
Device Reset Locally CC (COMMAND_CLASS_DEVICE_RESET_LOCALLY)
Automatischer Bericht an Gruppierung 1 (maximal 5 Knoten)
Ein-/Aus-Ereignisbericht
Beim Umschalten zwischen Ein/Aus wird ein Binary Switch Report an die Knoten von Gruppierung 1 gesendet.
Werksreset
Wenn der Power Switch auf die Werkseinstellungen zurückgesetzt wird, sendet er Device Reset Locally an alle Knoten in Gruppe 1.
