VESTA-041N – Anleitung (Deutsch)

Deutsche Anleitung für VESTA-041N — das Produkt erhalten Sie direkt in unserem Shop.

RS-23

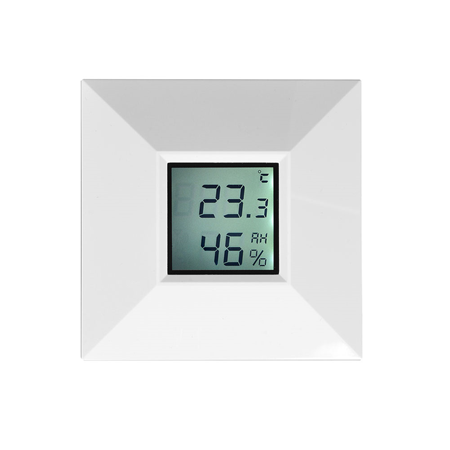

VESTA Temperatur- und Feuchtigkeitsmelder

Einführung

Der RS-23 ist ein drahtloser Raummelder. Er verfügt sowohl über Temperatur- als auch über Feuchtigkeitserkennungsfunktionen zur Überwachung Ihrer Wohnumgebung. Die Temperatur- und Feuchtigkeitsinformationen werden alle 30 Minuten an die Alarmzentrale übertragen und auf dem LCD-Bildschirm des Raummelders angezeigt.

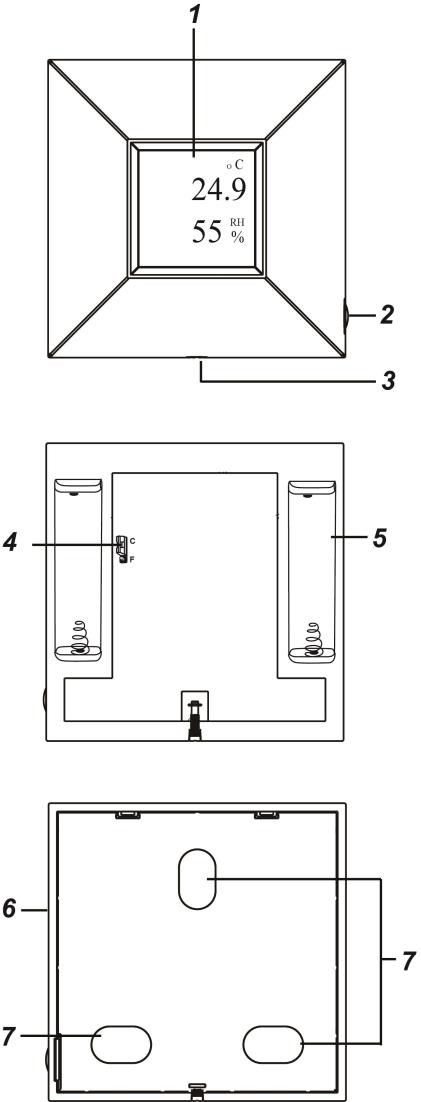

Teilebezeichnung

1. LCD-Anzeige

Das LCD zeigt folgende Informationen an:

– Temperatur in Fahrenheit- / Celsius-Einstellung

– Luftfeuchtigkeit RH%.

– Batterieschwäche-Status (

VESTA-041N Anleitung
Symbol).

– LCD-Hintergrundbeleuchtung ein: wenn die Testtaste gedrückt wird.

2. Testtaste

Drücken Sie die Taste einmal, um:

  • Ein Testsignal zu senden

  • Die LCD-Hintergrundbeleuchtung für 10 Sekunden einzuschalten

3. Basisschraube (Deckel öffnen/schließen)

Wenn die Frontabdeckung auf der Rückabdeckung montiert ist, öffnen Sie die Abdeckung, indem Sie die Basisschraube lösen, und schließen Sie sie entsprechend wieder.

4. Fahrenheit- / Celsius-Einstellungsjumper (JP1)

  • VESTA-041N Anleitung
    Wenn die Jumperbrücke zwischen den oberen 2 Pins eingesetzt ist, zeigt das LCD die Temperatur in Celsius an. (Werkseinstellung)

  • VESTA-041N Anleitung
    Wenn die Jumperbrücke zwischen den unteren 2 Pins eingesetzt ist, zeigt das LCD die Temperatur in Fahrenheit an.

5. Batteriefach

Der Raummelder wird von zwei AA 1,5 V Alkaline-Batterien mit Strom versorgt

6. Rückabdeckung

7. Wandmontage-Ausbrechöffnungen

Funktionen

Temperatur- und Feuchtigkeitserkennung

  • Der Raummelder überträgt alle 30 Minuten Temperatur- und Feuchtigkeitssignale.

  • Wenn sich die Temperatur um +/- 2 °C ändert oder die Luftfeuchtigkeit sich um +/- 10 % ändert, überträgt der Raummelder ebenfalls ein Signal.

  • Der Temperaturerfassungsbereich liegt bei etwa -10 °C – 50 °C (14 °F ~ 122 °F).

  • Der Luftfeuchtigkeitserfassungsbereich liegt bei etwa 0 % – 99 % RH

Batterie und Erkennung schwacher Batterie

  • Der Raummelder verwendet zwei 1,5 V Alkaline-Batterien als Stromquelle. Die Batterien sind im Lieferumfang enthalten.

  • Der Raummelder verfügt über eine Funktion zur Erkennung schwacher Batterien. Wenn die Batteriespannung niedrig ist, überträgt der Raummelder ein Signal für schwache Batterie, um den Benutzer zu benachrichtigen, und zeigt das Symbol für schwache Batterie auf dem LCD an.

  • Beim Batteriewechsel drücken Sie nach Entfernen der alten Batterien die Testtaste zweimal, um eine vollständige Entladung zu erreichen, bevor Sie neue Batterien einlegen.

Überwachung

Der Raummelder überträgt alle 30 Minuten zusammen mit dem Messsignal ein Überwachungssignal, um regelmäßig seinen Zustand zu melden.

Anlernen des Raummelders an die Alarmzentrale

Schritt 1

Versetzen Sie die Alarmzentrale in den Anlernmodus. Bitte beachten Sie hierzu das Benutzerhandbuch Ihrer Alarmzentrale.

Schritt 2

Drücken Sie die Testtaste, um einen Anlerncode an die Alarmzentrale zu senden.

Schritt 3

Beachten Sie das Benutzerhandbuch der Alarmzentrale, um den Anlernvorgang abzuschließen.

Schritt 4

Um die Reichweite zu überprüfen, versetzen Sie die Alarmzentrale in den Reichweitentestmodus (oder Walk-Test-Modus). Bitte beachten Sie hierzu das Benutzerhandbuch der Alarmzentrale. Führen Sie den Reichweitentest der Alarmzentrale durch, indem Sie die Testtaste des Raummelders drücken.

Schritt 5

Wenn Sie mit der Signalreichweite des Raummelders am gewählten Standort zufrieden sind, fahren Sie mit der Montage fort.

Installation

Montage des Raummelders

Für die beste LCD-Anzeigequalität sollte der Raummelder an einer Position montiert werden, die etwa 5 Grad über der Augenhöhe liegt.

Schraubmontage.

Verwenden Sie bei der Montage mit Schrauben ausschließlich die im Lieferumfang des Originalherstellers enthaltenen Schrauben, da ungeeignete Schrauben das Innere des Geräts beschädigen können.

  1. Entfernen Sie die Frontabdeckung mit einem Schraubendreher.

  2. Brechen Sie die Ausbrechöffnungen an der Rückabdeckung durch.

  3. Verwenden Sie die Löcher als Schablone und bohren Sie Löcher in die Oberfläche.

  4. Setzen Sie die Dübel ein, wenn Sie in Putz oder Ziegel montieren.

  5. Schrauben Sie die Rückabdeckung in die Dübel.

  6. Schrauben Sie die Frontabdeckung wieder auf die Rückabdeckung.

Quelle und englisches Original: VESTA Guide – VESTA-041N. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
