VESTA-041 – Anleitung (Deutsch)

RS-23-ZW Raumsensor V:R3

VESTA Temperatur- und Feuchtigkeitssensor

Einführung

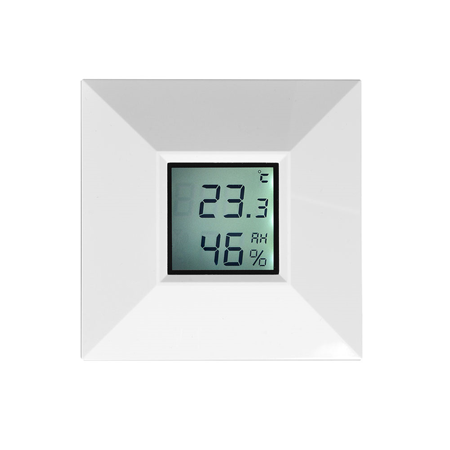

Der RS-23-ZW ist ein Z-Wave Raumsensor. Er verfügt sowohl über eine Temperatur- als auch eine Feuchtigkeitserkennungsfunktion zur Überwachung Ihrer häuslichen Umgebung. Die Temperatur- und Feuchtigkeitsinformationen werden an das Z-Wave-Netzwerk übertragen und auf dem LCD-Bildschirm des Raumsensors angezeigt.

Der Raumsensor ist ein Z-Wave-fähiges Gerät und vollständig mit jedem Z-Wave-fähigen Netzwerk kompatibel.

Z-Wave ist ein drahtloses Kommunikationsprotokoll, das ein Funksignal mit niedriger Sendeleistung nutzt. Durch die Nutzung des Z-Wave Mesh-Netzwerks können Befehle über zwischengeschaltete „lauschende” Z-Wave-Produkte an ihr Ziel übertragen werden.

Die Z-Wave Raumsensor-Serie umfasst folgende Modelle:

RS-23-ZW, RS-23-ZW-OTA

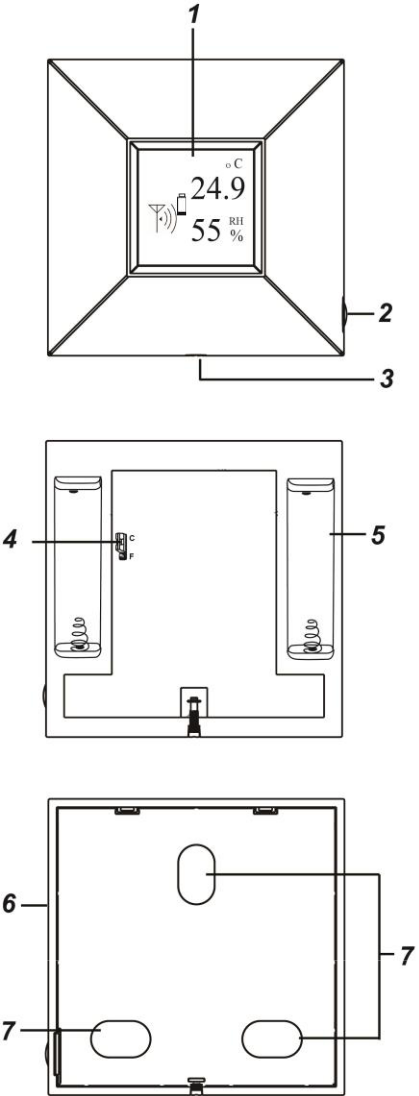

Bauteile

1. LCD-Display

Das LCD zeigt folgende Informationen an:

  • Temperatur in Fahrenheit- / Celsius-Einstellung

  • Luftfeuchtigkeit RH%

  • Z-Wave-Netzwerkverbindung (

    VESTA-041 Anleitung
    Symbol)

  • Batterie-Schwachstatus (

    VESTA-041 Anleitung
    Symbol)

  • LCD-Hintergrundbeleuchtung ein: wenn die Funktionstaste gedrückt wird.

  1. Funktionstaste

  • Drücken Sie die Taste einmal, um:

Ein Überwachungssignal mit Temperatur-/Feuchtigkeitsinformationen zu senden und die LCD-Hintergrundbeleuchtung für 10 Sekunden einzuschalten.

  • Drücken Sie die Taste 3 Mal innerhalb von 1,5 Sekunden, um den Lerncode zu übertragen.

  • Halten Sie die Taste 10 Sekunden lang gedrückt, um einen Werksreset durchzuführen. Details siehe Gerät entfernen (Ausschluss).

  1. Sockelschraube (Abdeckung öffnen/schließen)

Wenn die Frontabdeckung auf der Rückabdeckung montiert ist, öffnen Sie die Abdeckung durch Lösen der Sockelschraube und schließen Sie sie entsprechend wieder.

  1. Fahrenheit-/Celsius-Einstellungsjumper (JP1)

  • VESTA-041 Anleitung
    Wenn die Jumperbrücke zwischen den oberen 2 Pins eingesetzt ist, zeigt das LCD die Temperatur in Celsius an. (Werkseinstellung)

  • VESTA-041 Anleitung
    Wenn die Jumperbrücke zwischen den unteren 2 Pins eingesetzt ist, zeigt das LCD die Temperatur in Fahrenheit an.

  1. Batteriefach

Der Raumsensor wird von zwei AA 1,5 V Alkaline-Batterien mit Strom versorgt

  1. Rückabdeckung

  2. Wandmontage-Ausbrechöffnungen

Funktionen

Temperatur- und Feuchtigkeitserkennung

  • Der Raumsensor überträgt Temperatur- und Feuchtigkeitssignale regelmäßig entsprechend der Einstellung. Das werkseitige Standardintervall beträgt 10 Minuten.

  • Wenn sich die Temperatur um +/- 2°C ändert oder die Feuchtigkeit sich um +/- 10% ändert, überträgt der Raumsensor ebenfalls ein Signal.

  • Sie können auch die Funktionstaste einmal drücken, um manuell ein Temperatur- und Feuchtigkeitssignal zu übertragen.

  • Der Temperaturerkennungsbereich beträgt etwa -10°C ~ 50°C (14°F ~ 122°F)

  • Der Feuchtigkeitserkennungsbereich beträgt etwa 10% ~ 90% RH

Batterie und Erkennung niedrigen Batteriestands

  • Der Raumsensor verwendet zwei 1,5 V Alkaline-Batterien als Stromquelle. Die Batterien sind im Lieferumfang enthalten.

  • Der Raumsensor meldet seinen Batteriestand in Prozent an die Z-Wave Alarmzentrale, jeweils bei 100%, 75%, 50%, 25%, 0%. Wenn die Batteriespannung niedrig ist (25%), wird ein Signal für niedrigen Batteriestand an die Z-Wave Alarmzentrale gesendet, um den Benutzer zu benachrichtigen.

  • Der Raumsensor verfügt über eine Funktion zur Erkennung eines niedrigen Batteriestands. Wenn die Batteriespannung niedrig ist, überträgt der Raumsensor ein Signal für niedrigen Batteriestand, um den Benutzer zu benachrichtigen, und zeigt das Symbol für niedrigen Batteriestand auf dem LCD an.

  • Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterien die Funktionstaste zweimal, um eine vollständige Entladung zu erreichen, bevor Sie neue Batterien einsetzen.

Überwachung

  • Diese Funktion nutzt die Z-Wave Wake Up Command Class. Die Wake Up Command Class ermöglicht es dem batteriebetriebenen Raumsensor, die Z-Wave Alarmzentrale/das Gateway darüber zu informieren, dass er aktiv und bereit ist, alle wartenden Befehle zu empfangen. Die Aufwachzeit wird automatisch entsprechend der Einstellung der Z-Wave Alarmzentrale programmiert, wenn der Raumsensor eingebunden wird. Die empfohlene Einstellung der Aufwachzeit beträgt 60 Minuten oder mehr.

Gerät hinzufügen (Inclusion)

Dieses Produkt kann in jedes Z-Wave-Netzwerk mit anderen Z-Wave-zertifizierten Geräten anderer Hersteller und/oder anderer Anwendungen eingebunden und betrieben werden. Alle nicht batteriebetriebenen Knoten innerhalb des Netzwerks fungieren unabhängig vom Hersteller als Repeater, um die Zuverlässigkeit des Netzwerks zu erhöhen.

  • Entfernen Sie die Abdeckung, indem Sie die Befestigungsschraube lösen.

  • Legen Sie die 2 Alkalibatterien in das Batteriefach ein und achten Sie dabei auf die korrekte Polarität, wie auf dem Deckel des Batteriefachs angezeigt, um den Room Sensor mit Strom zu versorgen.

  • Versetzen Sie das Z-Wave-Gateway oder die Z-Wave-Alarmzentrale in den Inclusion– oder Learning-Modus (siehe Handbuch des Z-Wave-Gateways oder der Z-Wave-Alarmzentrale).

  • Drücken Sie innerhalb von 1,5 Sekunden 3 Mal den Funktionstaster.

  • Beachten Sie das Bedienungshandbuch des Z-Wave-Gateways oder der Z-Wave-Alarmzentrale, um den Anlernvorgang abzuschließen.

  • Wenn der Sensor bereits in ein anderes Z-Wave-Gateway/eine andere Z-Wave-Alarmzentrale eingebunden (angelernt) wurde, oder wenn der Sensor nicht in das aktuelle Z-Wave-Gateway/die aktuelle Z-Wave-Alarmzentrale angelernt werden kann, entfernen Sie ihn bitte zunächst (siehe Exclusion), bevor Sie versuchen, ihn in das aktuelle Z-Wave-Gateway/die aktuelle Z-Wave-Alarmzentrale einzubinden.

  • Gerät entfernen (Exclusion)

Der Room Sensor muss aus dem bestehenden Z-Wave-Netzwerk entfernt werden, bevor er in ein anderes eingebunden wird. Es stehen zwei Methoden zum Entfernen eines Geräts zur Verfügung.

Exclusion-Modus

  • Versetzen Sie das Z-Wave-Gateway oder die Z-Wave-Alarmzentrale in den Exclusion-Modus (siehe Handbuch des Z-Wave-Gateways oder der Z-Wave-Alarmzentrale).

  • Drücken Sie innerhalb von 1,5 Sekunden 3 Mal den Funktionstaster, und der Room Sensor wird aus dem Z-Wave-Netzwerk entfernt.

Werksreset

(Verwenden Sie den Werksreset nur, wenn die Z-Wave-Alarmzentrale/das Gateway des Netzwerks fehlt oder nicht funktionsfähig ist).

  • Entfernen Sie zunächst die Batterien des Room Sensors.

  • Halten Sie den Funktionstaster gedrückt. Während Sie den Funktionstaster gedrückt halten, schalten Sie den Room Sensor ein, indem Sie die Batterien wieder einlegen, und warten Sie 10 Sekunden, um den Werksreset durchzuführen.

Hinweis:

Durch den Werksreset des Room Sensors wird dieser auf die Werkseinstellungen zurückgesetzt (aus dem Z-Wave-Netzwerk entfernt). Das Z-Wave-Gateway oder die Z-Wave-Alarmzentrale behält weiterhin seine/ihre Z-Wave-Einstellungen bei. Bitte beachten Sie das Handbuch des Gateways oder der Z-Wave-Alarmzentrale, um zu erfahren, wie die Z-Wave-Einstellungen des Room Sensors entfernt werden können.

Reichweitentest

Um zu testen, ob das Gerät mit dem Z-Wave-Gateway oder der Z-Wave-Alarmzentrale kommunizieren kann:

  • Versetzen Sie das Gateway/die Alarmzentrale in den Reichweitentest-Modus (Walk Test).

  • Drücken Sie den Funktionstaster am Gerät.

  • Das Gateway/die Alarmzentrale sollte anzeigen, ob sich das Gerät innerhalb der Betriebsreichweite befindet (siehe Bedienungshandbuch des Gateways/der Alarmzentrale).

Z-Wave-Schlafmodus

  • Der Room Sensor wechselt nach einer kurzen Wachphase (~10 Sekunden) in den Z-Wave-Schlafmodus (zur Energieeinsparung). Während sich der Sensor im Z-Wave-Schlafmodus befindet, können Z-Wave-Gateways oder Z-Wave-Alarmzentralen keine Befehle an den Room Sensor senden.

  • Um den Room Sensor zu programmieren, senden Sie die Befehle bitte innerhalb der Wachphase an den Room Sensor.

Installation

Montage des Room Sensors

Für die beste LCD-Anzeigequalität sollte der Room Sensor an einer Stelle etwa 5∘ oberhalb der Augenhöhe montiert werden.

Schraubmontage

Verwenden Sie bei der Montage mit Schrauben ausschließlich die vom Originalhersteller mitgelieferten Schrauben, da ungeeignete Schrauben das Innere des Geräts beschädigen können.

  1. Entfernen Sie die Frontabdeckung mit einem Schraubendreher.

  2. Brechen Sie die Ausbrechöffnungen an der Rückabdeckung heraus.

  3. Verwenden Sie die Löcher als Schablone und bohren Sie Löcher in die Oberfläche.

  4. Setzen Sie die Dübel ein, wenn die Montage in Putz oder Ziegel erfolgt.

  5. Schrauben Sie die Rückabdeckung an den Dübeln fest.

  6. Schrauben Sie die Frontabdeckung wieder auf die Rückabdeckung.

Z-Wave-Informationen

Gerätetyp: Sensor – Benachrichtigung

Rollentyp: Reporting Sleeping Slave (RSS)

Unterstützung/Steuerung der Command Class

Erforderliche unterstützte CC:

Association CC, v2 oder neuer

Association Group Information CC

Battery CC

Device Reset Locally CC

Manufacturer Specific CC

Sensor Multilevel CC

Version CC, v2 oder neuer

Wake UP CC

Z-Wave Plus Info CC

Firmware Update CC, v2 (nur OTA-Version)

Z-Wave-Gruppen (Association Command Class Version 2)

Der Room Sensor kann so eingestellt werden, dass er Meldungen an zugeordnete Z-Wave-Geräte sendet. Er unterstützt 3 Association-Gruppen.

Gruppe 1 für „LifeLine“:

Sensor Multilevel CC, V5 (COMMAND_CLASS_SENSOR_MULTILEVEL)

Battery CC (COMMAND_CLASS_USER_BASIC)

Device Reset Locally CC

(unterstützt 1 Knoten)

Gruppe 2 für „Temperaturmeldung“:

Sensor Multilevel CC, v5 (COMMAND_CLASS_SENSOR_MULTILEVEL)

(unterstützt 5 Knoten)

Gruppe 3 für „Feuchtigkeitsmeldung“:

Sensor Multilevel CC, V5 (COMMAND_CLASS_SENSOR_MULTILEVEL)

(unterstützt 5 Knoten)
