PB-15

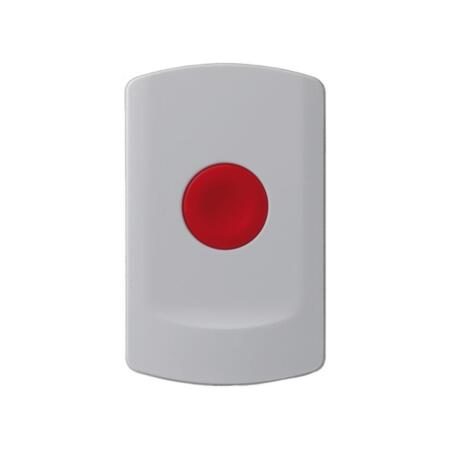

Panic Button
Der Panic Button dient zum Aktivieren (oder Deaktivieren) eines Panikalarms.

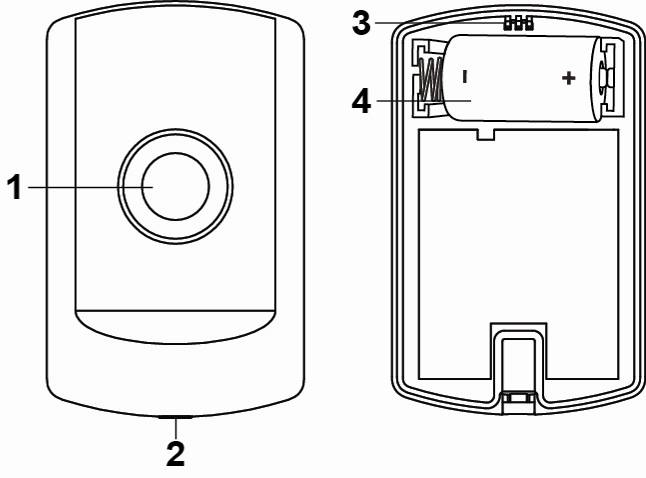

Teile
Panic Button / LED-Anzeige
Verwendung der Taste:
1. Drücken Sie die Taste, um einen Anlerncode zu senden oder einen Panikalarm zu aktivieren.
2. Halten Sie die Taste 8 Sekunden lang gedrückt, um einen Löschcode an die Alarmzentrale zu senden. (Diese Funktion ist nicht mit jeder Alarmzentrale kompatibel)
LED-Anzeige:
Die LED-Anzeige leuchtet kurz auf, wenn das Gerät ein Signal sendet.
Die LED-Anzeige blinkt zweimal, wenn eine Bestätigung von der Alarmzentrale empfangen wird.
Befestigungsschraube der Abdeckung
Befestigungshaken
Batteriefach
Batterie
Der Panic Button wird von einer Lithium-Batterie des Typs EL123AP mit Strom versorgt.
Der Panic Button übermittelt einen erkannten Batteriestatus mit niedrigem Ladezustand zusammen mit jeder regulären Statussignalübertragung an die Alarmzentrale zur entsprechenden Anzeige.
Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterie die Taste zweimal, um eine vollständige Entladung zu gewährleisten, bevor Sie die neue Batterie einlegen.
Überwachungssignal
Der Panic Button sendet automatisch alle 30 bis 50 Minuten Überwachungssignale.
Wenn die Alarmzentrale über einen voreingestellten Zeitraum kein Signal vom Panic Button empfangen hat, zeigt die Alarmzentrale an, dass der Panic Button außer Reichweite oder defekt ist.
Erste Schritte
Entfernen Sie die Befestigungsschraube der Abdeckung mit einem Kreuzschlitzschraubendreher und trennen Sie die Abdeckung von der Basis.
Legen Sie die Batterie entsprechend der markierten Polarität ein.
Setzen Sie die Abdeckung wieder auf die Basis, indem Sie die Basis am Befestigungshaken einhängen und die Abdeckung in Richtung Basis drücken.
Ziehen Sie die Schraube leicht an.
Versetzen Sie die Alarmzentrale in den Anlernmodus
Drücken Sie die Taste am Panic Button, um einen Anlerncode zu senden.
Informationen zum Abschluss des Anlernvorgangs finden Sie in der Bedienungsanleitung Ihrer Alarmzentrale.
Reichweitentest
Versetzen Sie die Alarmzentrale in den Reichweitentest-Modus.
Drücken Sie die Taste einmal.
Die Zentrale zeigt die RSSI-Signalstärke (Funksignalstärke) an und gibt einen Zweiton-Piepton aus.
Betrieb
Nachdem der Panic Button erfolgreich angelernt wurde, drücken Sie die Taste, um einen Panikalarm zu aktivieren.
Wenn Sie die Taste 8 Sekunden oder länger gedrückt halten, wird ein Löschcode an die Alarmzentrale gesendet, um den Alarm zu stoppen. (Diese Funktion ist nicht mit allen Alarmzentralen kompatibel.)
Montage des Panic Buttons
Der Panic Button kann auf zwei Arten montiert werden: selbstklebend oder mit Schraubbefestigung.
Selbstklebende Montage
Reinigen Sie die Oberfläche mit einem geeigneten Entfetter.
Entfernen Sie die Schutzfolie von einer Seite des doppelseitigen Klebepads und bringen Sie es fest auf der Rückseite des Geräts an.
Entfernen Sie die andere Schutzfolie und platzieren/pressen Sie das Gerät fest an der gewünschten Stelle.
< Hinweis >
Verwenden Sie die selbstklebende Montagemethode nicht auf schlecht lackierten und/oder rauen Oberflächen.

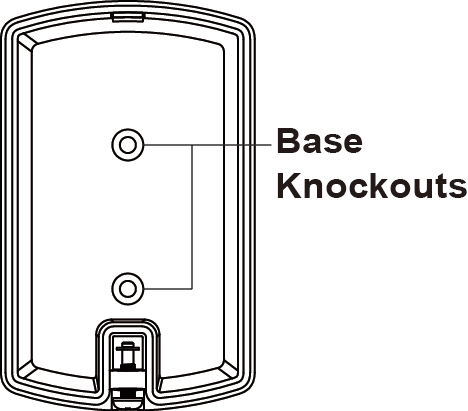

Schraubbefestigung
Die Basis verfügt über zwei Schraubdurchbrüche, an denen der Kunststoff für Montagezwecke dünner ist. So montieren Sie den Panic Button:
Entfernen Sie die Befestigungsschraube der Abdeckung und trennen Sie die obere Abdeckung von der Basis.
Durchbrechen Sie die Sollbruchstellen an der Basis.
Verwenden Sie die Löcher als Schablone, um zwei Löcher zu bohren, und setzen Sie die Dübel ein.
Schrauben Sie die Basis in die Dübel.
Setzen Sie die Abdeckung wieder auf die Basis, indem Sie die Basis am Befestigungshaken einhängen und die Abdeckung in Richtung Basis drücken.
Ziehen Sie die Schraube leicht an.
