ACGS-23

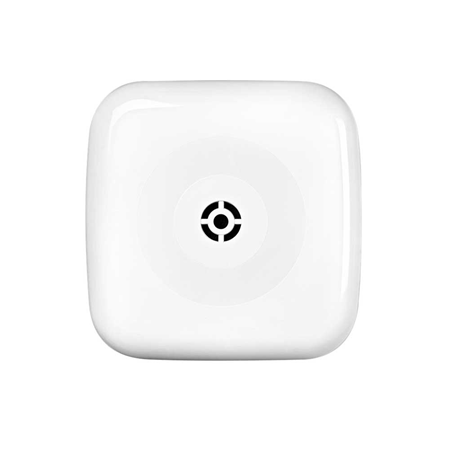

Akustischer Glasbruchmelder

VESTA-037 Spezifikation

Der Glasbruchmelder erkennt den hochfrequenten Schall, der beim Zerbrechen von Glas entsteht, und sendet bei Auslösung ein Signal an die Alarmzentrale.

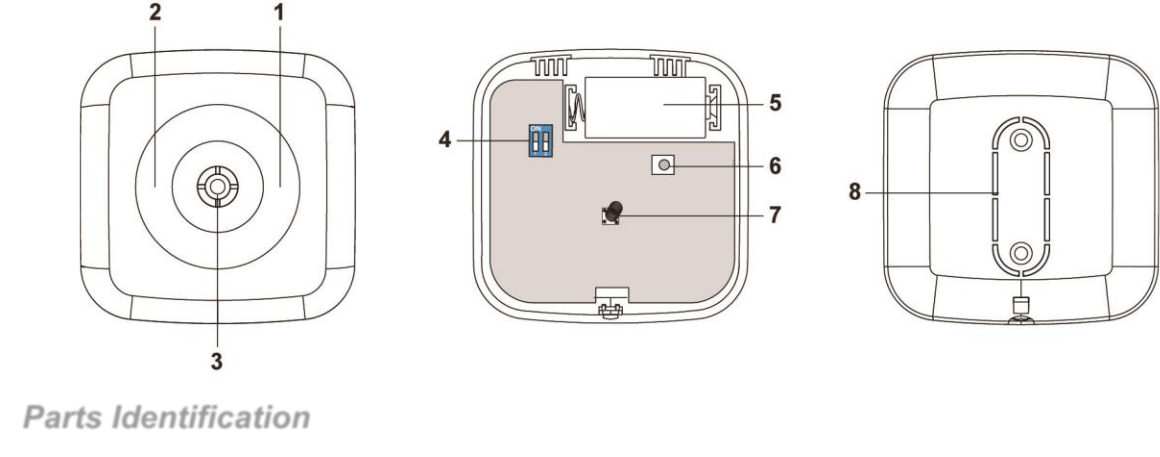

Bauteile

  1. Grüne LED-Anzeige (innen)

  2. Rote Anzeige (innen)

  3. Mikrofon

  4. Dip-Schalter

  5. Batteriefach

  6. Lern-/Testtaste -Drücken Sie die Taste einmal, um einen Anlerncode zu senden

  7. Sabotageschalter -Der Sabotageschalter wird gegen die Rückabdeckung gedrückt und schützt den Melder vor Öffnen der Abdeckung oder Entfernen vom montierten Standort

  8. Sollbruchbereich – Der Sollbruchbereich verfügt über 2 Ausbrechstellen, an denen das Kunststoffmaterial für die Schraubmontage dünner ist. Wird der Melder gewaltsam vom Montageort entfernt, löst sich der Sollbruchbereich und aktiviert dadurch den Sabotageschalter.

LED-Anzeige

  • Die LED-Anzeigen befinden sich innerhalb der Frontabdeckung und sind nur bei Aktivierung sichtbar.

  • Rote LED: Die rote LED aktiviert sich, wenn:

    • der Sabotageschalter ausgelöst wird.

    • die Lern-/Testtaste gedrückt wird.

    • ein Glasbruch im Testmodus, bei niedrigem Batteriestand oder bei geöffnetem Sabotagekontakt erkannt wird

    (Die rote LED leuchtet nicht auf, wenn während des Normalbetriebs ein Glasbruch erkannt wird)

    Grüne LED

    Die grüne LED aktiviert sich, wenn im Testmodus ein Glasbruch erkannt wird.

    Erste Schritte

    1. Legen Sie die Batterie ein, um das Gerät einzuschalten.

    2. Versetzen Sie die Alarmzentrale in den Anlernmodus, Details entnehmen Sie der Anleitung der Alarmzentrale.

    3. Drücken Sie die Lern-/Testtaste einmal, um den Anlerncode an die Alarmzentrale zu senden.

    4. Schließen Sie den Anlernvorgang gemäß der Anleitung der Alarmzentrale ab.

    5. Schließen Sie den Anlernvorgang gemäß der Anleitung der Alarmzentrale ab.

    Empfindlichkeitseinstellung

    Die Empfindlichkeit des Glasbruchmelders kann mit den zwei Dip-Schaltern eingestellt werden. Passen Sie die Empfindlichkeit an, um die Erkennungsreichweite zu ändern.

    Empfindlichkeit

    Dip-Schalter 1

    Dip-Schalter 2

    Erkennungsreichweite

    Maximum

    OFF

    OFF

    8m

    Mittel

    OFF

    ON

    5m

    Niedrig

    ON

    OFF

    3m

    Minimum

    ON

    ON

    1,5m

    Testmodus

    Der Testmodus dient dazu, die Erkennungsreichweite des Glasbruchmelders zu überprüfen. Wenn die Lern-/Testtaste gedrückt wird, wechselt der Glasbruchmelder für 5 Minuten in den Testmodus. Wird die Taste innerhalb dieser 5 Minuten erneut gedrückt, wird die Testmodus-Zeit auf 5 Minuten zurückgesetzt.

    Während des Testmodus leuchten die roten LEDs auf, wenn ein Glasbruch erkannt wird.

    Testen des Melders

    Der Melder sollte getestet werden, um sicherzustellen, dass er Glasbruch erfolgreich erkennen kann.

    Testwerkzeug

    Verwenden Sie den FlexGuard FG-701 Glasbruch-Simulator, um ein Glasbruchgeräusch zu erzeugen.

    1. Stellen Sie die Schalter des FlexGuard FG-701 auf FLEX und TEST-Modus. Drücken Sie den roten Starttaster.

    2. Platzieren Sie den FG-701 an der gewünschten Teststelle auf dem Glas und richten Sie den Lautsprecher auf den Melder. Schließen Sie, falls vorhanden, die Fensterabdeckung.

    3. Schlagen Sie mit einem gepolsterten Werkzeug gegen das Glas, um ein Glasklopfgeräusch zu erzeugen. Wenn der FG-701 das Glasklopfgeräusch erkennt, reagiert er mit der Ausgabe eines Glasbruchgeräuschs.

    Testen des Melders

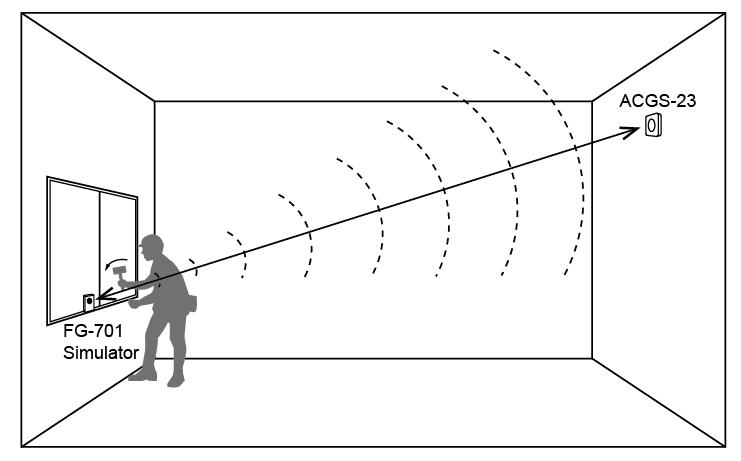

    Platzieren Sie den Melder am gewünschten Installationsort und stellen Sie sicher, dass die Empfindlichkeitsstufe entsprechend der Erkennungsreichweite eingestellt ist. Für eine optimale Erkennung sollte der ACGS-23 zur Überwachung des Glasbruchs zum Fenster ausgerichtet sein.

    1. Lösen Sie mit einem Schraubendreher die Befestigungsschraube des ACGS-23 und entfernen Sie die Abdeckung.

    2. Drücken Sie die Lern-/Testtaste einmal, der Glasbruchmelder wechselt für 5 Minuten in den Testmodus. Die grüne LED blinkt langsam.

    3. Drücken Sie den roten Starttaster des FG-701. Schlagen Sie innerhalb von 8 Sekunden mit einem gepolsterten Werkzeug gegen das Glas, um ein Glasklopfgeräusch zu erzeugen. Der FG-701 reagiert mit der Ausgabe eines Glasbruchgeräuschs.

    4. Der ACGS-23 wird aktiviert, wenn sowohl das Glasklopf- als auch das Glasbruchgeräusch korrekt empfangen wurden. Die grüne LED blinkt schnell und die rote LED leuchtet auf, das Glasbruchsignal wird an die Alarmzentrale übertragen.

    Hinweis:

    Wenn nach dem Drücken des roten Starttasters des FG-701 innerhalb von 8 Sekunden keine Aktion erfolgt, schaltet sich der Simulator automatisch mit einem Klickgeräusch aus. Sie müssen den Starttaster erneut drücken, um den Test neu zu starten.

    Überwachungsfunktion

    Im Normalbetrieb sendet der Glasbruchmelder regelmäßig alle 30~50 Minuten ein Überwachungssignal.

    Batterie

    Der Glasbruchmelder verwendet eine 3V CR123A Lithium-Batterie.

    Der Glasbruchmelder kann eine niedrige Batteriespannung erkennen. Wenn eine niedrige Batteriespannung erkannt wird, wird zusammen mit den regulären Signalübertragungen ein Signal für niedrige Batteriespannung an die Alarmzentrale gesendet, damit die Alarmzentrale den Status entsprechend anzeigen kann.

    Drücken Sie beim Batteriewechsel nach dem Entfernen der Batterie mehrmals die Lern-/Testtaste, um eine Entladung zu bewirken, bevor Sie eine neue Batterie einsetzen.

    Glasdicke

    Floatglas: 3 bis 6,4 mm (1/8 bis 1/4”)

    Einscheiben-Sicherheitsglas: 2,4 bis 6,4 mm (3/32 bis 1/4")

    Drahtglas: 3,2 bis 6,4 mm (1/8 bis 1/4")

    Verbundglas 3,2 bis 6,4 mm (1/8" bis 1/4")

    Installation

    Der Glasbruchmelder sollte an der Decke oder Wand montiert werden. Für eine optimale Erkennung sollte der ACGS-23 zum Fenster ausgerichtet sein, um den Glasbruch zu überwachen. Zwischen dem Melder und dem zu schützenden Fenster sollte sich kein Hindernis befinden. Die Rückabdeckung des Melders verfügt über Montageaussparungen, die für die Schraubmontage herausgebrochen werden können. Alternativ können Sie den Melder auch mit dem mitgelieferten doppelseitigen Klebeband montieren.

    Montageort:

    • Montieren Sie den Melder abseits von Schallquellen wie Lautsprechern, Klimaanlagen oder Motoren.

    • Montieren Sie den Melder mit möglichst großem Abstand zum Fenster oder zur Tür, um externe Schallstörungen zu vermeiden.

    Schraubmontage

    1. Brechen Sie die Aussparungen an der Rückabdeckung durch und verwenden Sie diese als Schablone, um die Position an der Wand/Decke zu markieren.

    2. Bohren Sie Löcher an der markierten Stelle und schrauben Sie die Rückabdeckung an der Wand/Decke fest, setzen Sie bei Bedarf einen Dübel ein.

    3. Setzen Sie das Meldergehäuse wieder auf die Rückabdeckung. Stellen Sie sicher, dass die Abdeckung ordnungsgemäß geschlossen ist und das Gerät fest an der Wand befestigt ist.

    Montage mit Klebeband

    Wenn Sie das mitgelieferte doppelseitige Klebeband verwenden, stellen Sie sicher, dass der Melder auf einer ebenen Fläche montiert wird. Montieren Sie ihn nicht auf einer unebenen Fläche oder an einer Stelle mit abblätternder Farbe.

    1. Reinigen Sie sowohl die Rückabdeckung des Melders als auch den Montageort mit einem geeigneten Entfetter.

    2. Bringen Sie das doppelseitige Klebeband an der Rückabdeckung des Melders an und befestigen Sie diese anschließend am Montageort. <HINWEIS>

      • Bei Montage mit doppelseitigem Klebeband ist der Sabotageschutz gegen Entfernen vom Montageort deaktiviert. Der Schutz gegen Öffnen der Abdeckung ist weiterhin verfügbar.
