Garagen-Neigungsmelder

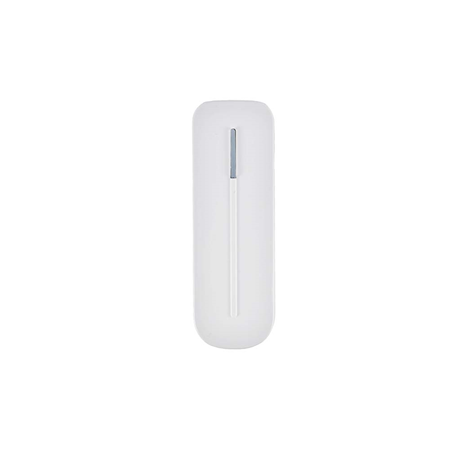

VESTA-034 Spezifikation
Der Garagen-Neigungsmelder überwacht die bidirektionale Neigung eines Sektionaltors. Der Garagen-Neigungsmelder wird am Rahmen der zu überwachenden Vorrichtung befestigt. Wenn das Tor geöffnet ist und die erfasste Oberfläche um weniger als oder gleich 35° (+-10) geneigt ist, oder wenn das Tor geschlossen ist und die erfasste Oberfläche um mehr als oder gleich 55° (+-10) geneigt ist, sendet der Garagen-Neigungsmelder ein Alarmsignal an die Alarmzentrale. Das Gerät verfügt zudem über die Möglichkeit, Signalstörungen sowie Situationen mit niedrigem Batteriestand zu melden.
Der Garagen-Neigungsmelder besteht aus einem Deckel und einer Basis. Der Deckel enthält die gesamte Elektronik, die Basis dient zur Befestigung des Geräts. Ein integrierter Leiterplatten-Sabotageschalter bietet Sabotageschutz gegen unbefugtes Öffnen und/oder Entfernen des Geräts.

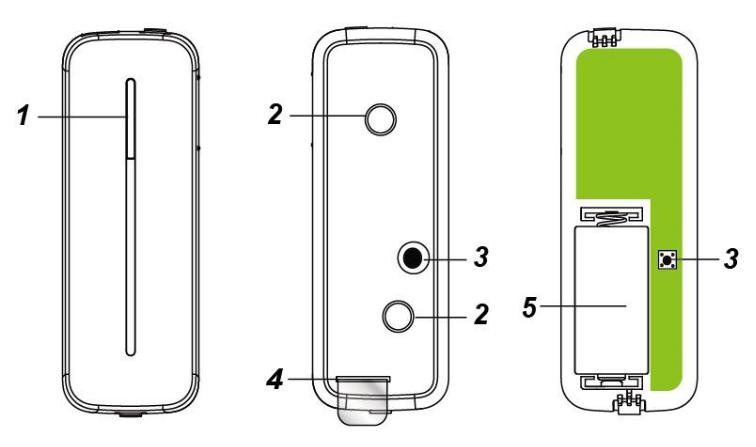

Teilebezeichnung
Testtaste / LED-Anzeige
Testtaste:
Drücken Sie die Testtaste, um einen Anlerncode zu senden.
Drücken Sie die Testtaste, um für 3 Minuten in den Testmodus zu wechseln.
LED-Anzeige:
Die LED blinkt 3-mal, wenn ein Anlerncode gesendet wird.
Die LED leuchtet auf, sobald das Gerät im Testmodus ausgelöst wird.
Die LED leuchtet auf, sobald der Sabotageschalter aktiviert wird.
(Tor geöffnet) Bei einer Gerätestörung oder im Testmodus blinkt die LED 6-mal.
(Tor geschlossen) Bei einer Gerätestörung oder im Testmodus blinkt die LED 6-mal. Nach 10 Sekunden blinkt die LED anschließend 3-mal.
Befestigungslöcher
Dienen zur direkten Befestigung und Verschraubung des Garagen-Neigungsmelders an der Oberseite des Garagentors.
Sabotageschalter
Wenn der Garagen-Neigungsmelder montiert ist, wird der Sabotageschalter vollständig gegen die Wand gedrückt. Wird der Gerätedeckel geöffnet oder das Gerät von der Montagefläche entfernt, wird der Sabotageschalter aktiviert. Die LED blinkt 6-mal und ein Sabotage-Öffnungssignal wird gesendet, um den/die Benutzer über diesen Zustand zu informieren.
Batterieisolierung
Batteriefach
Funktionen
LED-Anzeige
Im normalen Betriebsmodus leuchtet die LED auf, wenn der Garagen-Neigungssensor ausgelöst wird (Gerät geöffnet oder geschlossen).
Wenn die Gerätabdeckung geöffnet wird oder der Sabotageschalter ausgelöst wird, leuchtet die LED auf.
Wenn sich der Garagen-Neigungssensor im Testmodus befindet, leuchtet die LED bei jeder Auslösung auf.
Die LED leuchtet auf, wenn der Garagen-Neigungssensor bei niedrigem Batteriestand ausgelöst wird. Wenn die Batterie erschöpft ist, stellt der Garagen-Neigungssensor sämtliche Funktionen ein, und die LED blinkt alle 4 Sekunden.
Batterie
Der Garagen-Neigungssensor wird von einer CR123 3V-Lithiumbatterie mit Strom versorgt. Bitte beachten Sie: Ersetzen Sie die Batterie IMMER durch eine Batterie mit der richtigen Größe und Spannung.
Der Garagen-Neigungssensor kann einen niedrigen Batteriestand erkennen. Bei niedriger Batteriespannung wird ein Signal für niedrigen Batteriestand an die Alarmzentrale gesendet, um den/die Benutzer über diesen Zustand zu informieren. Wenn die Batterie erschöpft ist, blinkt die LED alle 4 Sekunden, und das Gerät stellt seine Funktion ein.
Entfernen Sie beim Austausch die alte Batterie zuerst. Drücken Sie den Sabotageschalter zweimal, um eine vollständige Entladung zu gewährleisten, bevor Sie eine neue Batterie einlegen.
Erste Schritte
Ziehen Sie den Batterieisolator heraus, um das Gerät mit Strom zu versorgen.
Versetzen Sie die Alarmzentrale in den Anlernmodus (Einzelheiten entnehmen Sie bitte der Bedienungsanleitung der Alarmzentrale).
Drücken Sie die Testtaste des Garagen-Neigungssensors, um einen Anlerncode zu senden; die LED blinkt dabei 3-mal.
Schließen Sie den Anlernvorgang gemäß der Bedienungsanleitung Ihrer Alarmzentrale ab.
Nachdem der Garagen-Neigungssensor angelernt wurde, versetzen Sie die Alarmzentrale in den Walk-Test-Modus, halten Sie den Garagen-Neigungssensor an der gewünschten Position und drücken Sie die Testtaste, um ein Testsignal an die Alarmzentrale zu senden. Befindet sich die Alarmzentrale innerhalb der Signalreichweite des Garagen-Neigungssensors, zeigt die Alarmzentrale die entsprechenden Informationen des Garagen-Neigungssensors an.
Stellen Sie vor der Montage und Installation sicher, dass sich der Garagen-Neigungssensor innerhalb der Signalreichweite der Alarmzentrale befindet.
Testmodus
Der Garagen-Neigungssensor kann durch Drücken der Testtaste (auch LED-Anzeige genannt) auf der Frontabdeckung für 3 Minuten in den Testmodus versetzt werden.
Im Testmodus leuchtet die LED jedes Mal auf, wenn der Garagen-Neigungssensor ausgelöst wird.
Um den Timer des Testmodus um weitere 3 Minuten zu verlängern, drücken Sie einfach die Testtaste.
Sabotageschalter
Der Garagen-Neigungssensor wird durch einen Sabotageschalter geschützt, wenn er bündig an der Montagefläche befestigt ist. Wird das Gerät von der Montagefläche entfernt oder die Gerätabdeckung geöffnet, wird der Sabotageschalter ausgelöst. Das Gerät sendet daraufhin ein Sabotagesignal an die Alarmzentrale, um den/die Benutzer über diesen Zustand zu informieren.
Überwachungssignal
Der Garagen-Neigungssensor sendet in zufälligen Abständen von 30-50 Minuten ein Überwachungssignal an die Alarmzentrale.
Empfängt die Alarmzentrale über einen voreingestellten Zeitraum kein Überwachungssignal vom Garagen-Neigungssensor, wird eine Störungsmeldung „Außer Betrieb“ generiert.
Installation
Installationsrichtlinie & Empfehlungen
Richtlinie:
Der Garage Tilt Sensor sollte an der Garagentür installiert werden. Wenn die Tür geöffnet ist und die erkannte Fläche um weniger als oder gleich 35°(+-10) Grad geneigt ist, oder wenn die Tür geschlossen ist und die erkannte Fläche um mehr als oder gleich 55°(+-10) Grad geneigt ist, sendet der Garage Tilt Sensor ein Alarmsignal an die Alarmzentrale.

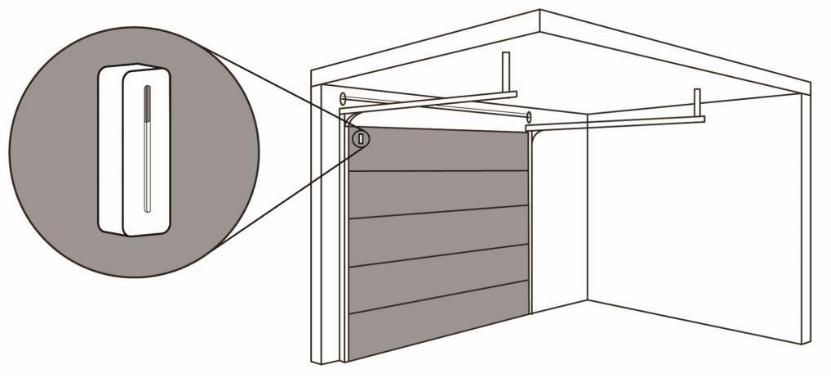

Der Garage Tilt Sensor sollte auf dem oberen Paneel der Garagentür montiert werden, wie unten dargestellt.
Empfehlungen:
Der Garage Tilt Sensor ist für die Montage an Sektionaltoren (Deckenlauftoren) vorgesehen und nicht für Rolltore geeignet. Montieren Sie den Melder in einer Höhe von 1,8 Meter für optimale Leistung.

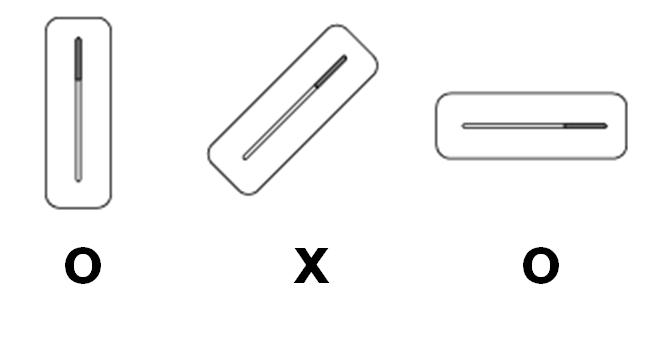

Das Gerät muss senkrecht zum Boden montiert werden und darf bei der Montage nicht mehr als +-5 Grad abweichen.
Montieren Sie das Gerät auf einer trockenen und sauberen Fläche. Stellen Sie sicher, dass das Gerät mit der LED-Anzeige nach oben montiert wird.
Montage des Garage Tilt Sensors
Es gibt zwei Möglichkeiten, den Garage Tilt Sensor zu montieren. Stellen Sie sicher, dass sich der Standort in Signalreichweite der Alarmzentrale befindet, und befolgen Sie die nachstehenden Schritte:
Schraubmontage:
Suchen Sie einen geeigneten Standort für die Installation des Garage Tilt Sensors. Die Montagefläche sollte sauber und trocken sein. Reinigen Sie die Montagefläche bei Bedarf gründlich.
Verwenden Sie die beiden Montagelöcher als Schablone, um die Bohrlöcher zu markieren und zu bohren.
Verwenden Sie die mitgelieferten Dübel für die Installation in Putz/Ziegel. Schrauben Sie den Garage Tilt Sensor in die mitgelieferten Dübel. Stellen Sie sicher, dass die Dübel bündig mit der Wand sind.
Hinweis:
Verwenden Sie diese Montagemethode nur, wenn die Garagentüren dicker als die Schrauben sind
Klebemontage:
Suchen Sie einen geeigneten Standort für die Installation des Garage Tilt Sensors. Die Montagefläche sollte sauber und trocken sein. Reinigen Sie die Montagefläche bei Bedarf gründlich.
Entfernen Sie die Schutzfolie von einer Seite des doppelseitigen Klebepads. Bringen Sie es auf der Rückseite des Garage Tilt Sensors an und drücken Sie es 30 Sekunden lang fest an, um einen guten Kontakt zu gewährleisten.
Entfernen Sie die andere Seite des Klebebands und drücken Sie den Garage Tilt Sensor für weitere 30 Sekunden fest an den gewünschten Standort. Bitte vermeiden Sie es, das Klebepad auf unebenen Flächen anzubringen oder es erneut anzubringen, um eine optimale Erkennungsleistung zu gewährleisten.
