TG-15N F1

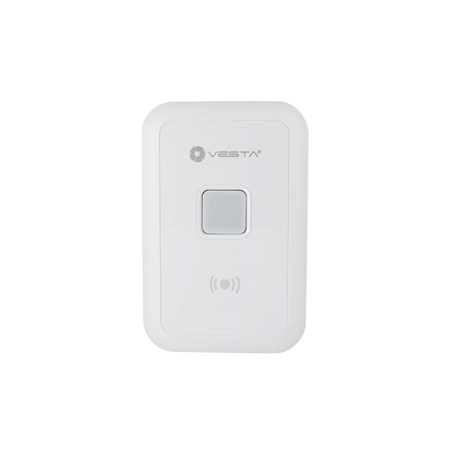

Tag Reader Innen-/Außenbereich
VESTA-033N Spezifikation

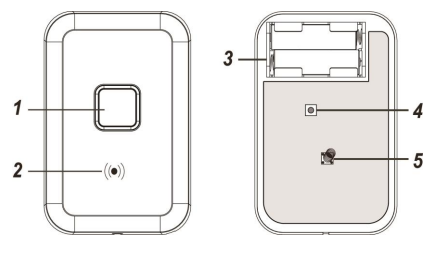

Bezeichnung der Bauteile:
Grüne LED Rote LED Orange LED Scharf-Taste
Tag Reader Sensor (für Tag)
Batteriefach
Lerntaste
Sabotagekontakt
LED-Anzeige:
Grüne LED:
Leuchtet 3 Sekunden lang: Wenn die Alarmzentrale unscharf geschaltet ist.
Blinkt 5 Sekunden lang: Wenn die Scharf-Taste gedrückt wird (Halten Sie den Tag während dieser 5 Sekunden an den Tag Reader Sensor, um das System scharf zu schalten).
Rote LED:
Leuchtet 3 Sekunden lang: Wenn die Alarmzentrale scharf geschaltet ist.
Blinkt 3 Sekunden lang: Wenn das System nach einem Alarm unscharf geschaltet wird.
Orange LED:
Leuchtet 3 Sekunden lang: Wenn die Scharf-Taste bei einer Störung des Tag Readers/der Alarmzentrale gedrückt wird
Bedingungen: schwache Batterie, Sabotagestörung usw.
Blinkt 3 Sekunden lang: Anlernvorgang fehlgeschlagen oder keine Antwort von der Alarmzentrale.
Stromversorgung:
Der Tag Reader wird mit zwei AA 1,5V L91 Lithium-Batterien als Stromquelle versorgt.
Der Tag Reader kann auch den Batteriestatus erkennen. Wenn die Batteriespannung während des Betriebs niedrig ist, wird das Signal für schwache Batterie zusammen mit den regulären Signalübertragungen an die Alarmzentrale gesendet, damit die Alarmzentrale den Status entsprechend anzeigen kann.
Wenn die Batteriespannung erschöpft ist, blinken sowohl die grüne als auch die rote LED alle 4 Sekunden, und der Tag Reader stellt den gesamten Betrieb ein.
Energiesparfunktion:
Im Ruhezustand befindet sich der Tag Reader im „Energiesparmodus“ und verbraucht keinen Strom. Er aktiviert sich und „wacht auf“ für 10 Sekunden, wenn der Tag an den Tag Reader Sensor gehalten wird.
Nach 10 Sekunden Inaktivität schaltet sich die Stromversorgung ab, und das Gerät kehrt in den Energiesparmodus zurück.
Sabotageschutz:
Der Tag Reader ist gegen jeden Versuch geschützt, den Deckel zu öffnen oder den Tag Reader von seiner Montagefläche zu lösen (Einzelheiten siehe Montage des Tag Readers).
Wenn der Sabotagekontakt des Tag Readers ausgelöst wird, wird ein Sabotagesignal an die Alarmzentrale gesendet, damit die Alarmzentrale den Status anzeigen kann. Sobald das Signal gesendet wurde, kehrt der Tag Reader in den Energiesparmodus zurück.
Erste Schritte:
Schritt 1. Entfernen Sie die Abdeckung, indem Sie die Befestigungsschraube lösen.
Schritt 2. Schalten Sie den Tag Reader ein.
Schritt 3. Hinzufügen des Tag Readers zur Alarmzentrale:
Versetzen Sie die Alarmzentrale in den Lernmodus (Einzelheiten entnehmen Sie der Bedienungsanleitung Ihrer Alarmzentrale), und entfernen Sie anschließend die Abdeckung des Tag Readers.
Drücken Sie die Lerntaste, der Tag Reader sendet mit einem Signalton ein Lernsignal an die Alarmzentrale. Wenn die Alarmzentrale das Lernsignal erfolgreich empfängt, gibt der Tag Reader 3 Signaltöne aus, und seine Informationen werden in der Alarmzentrale angezeigt.
Drücken Sie die Hinzufügen-Taste, die Alarmzentrale sendet eine Bestätigung an den Tag Reader zurück, und dieser gibt 1 Signalton aus, um den erfolgreichen Anlernvorgang anzuzeigen.
Wenn der Tag Reader das Signal nicht senden oder keine Bestätigung von der Alarmzentrale empfangen kann, blinkt die orange LED 3 Sekunden lang. Drücken Sie in diesem Fall die Lerntaste erneut, um den Tag Reader an die Alarmzentrale anzulernen.
Schritt 4. Versetzen Sie die Alarmzentrale in den „Walk Test“-Modus. Halten Sie den Tag Reader an die gewünschte Position, drücken Sie die Lerntaste am Tag Reader – ein Signalton bestätigt, dass sich diese Position innerhalb der Signalreichweite der Alarmzentrale befindet. Bei Erfolg gibt der Tag Reader 3 Signaltöne aus.
Schritt 5. Wenn Sie mit der Funktion des Tag Readers am gewählten Standort zufrieden sind, können Sie mit der Montage des Tag Readers fortfahren, indem Sie die nachstehenden Schritte befolgen.

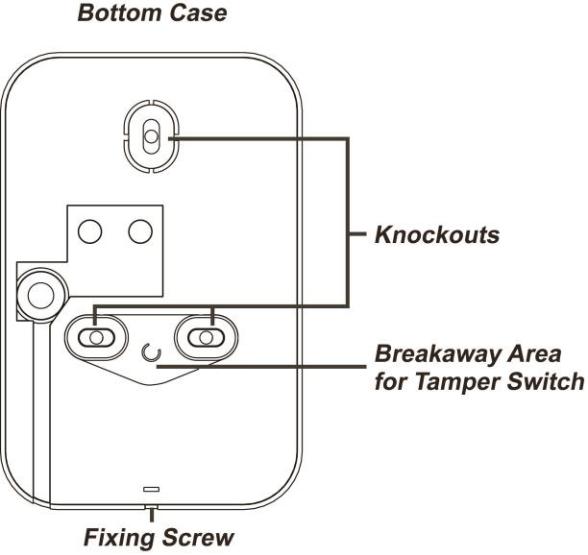

Montage des Tag Readers:
Der Tag Reader besteht aus einer zweiteiligen Konstruktion aus Abdeckung und Sockel. Die Abdeckung enthält die gesamte Elektronik, und der Sockel dient der Befestigung. Der Sabotagekontakt schützt das Gehäuse davor, geöffnet oder von der Montagefläche entfernt zu werden.
Der Sockel verfügt über drei Ausbrechöffnungen für die Montage. So montieren Sie den Tag Reader:
Befestigungsbohrungen:
I. Entfernen Sie die Befestigungsschraube an der Unterseite
II. Entfernen Sie die Abdeckungseinheit
III. Brechen Sie die entsprechenden Ausbrechöffnungen an den Befestigungsbohrungen heraus.
IV. Verwenden Sie die Befestigungsbohrungen des Sockels als Schablone und bohren Sie Löcher in die Oberfläche.
V. Setzen Sie bei Befestigung in Putz oder Ziegel die Dübel ein
VI. Schrauben Sie den Sockel in die Dübel
VII. Befestigen Sie die Abdeckung mit der Schraube und den Clips am Sockel
Hinweis:
Wird der montierte Tag Reader gewaltsam entfernt, verbleibt der Abreißbereich getrennt vom Tag Reader an der Wand, und der Sabotagekontakt wird dadurch ausgelöst (nur verfügbar bei Verwendung der Methode mit Befestigungsbohrungen).
Tag anlernen/Entfernen
Warten Sie nach dem erstmaligen Einschalten des Tag-Lesegeräts 10 Sekunden, damit das Tag-Lesegerät die Tag-Sensorfunktion aktivieren kann.
Bitte beginnen Sie mit dem Anlernen des Tags in die Alarmzentrale, gehen Sie dabei wie folgt vor:
Schritt 1. Halten Sie die Lerntaste 5 Sekunden lang gedrückt und lassen Sie sie los, wenn die grüne LED aufleuchtet (30 Sekunden) mit 1 Signalton.
Schritt 2. Halten Sie den Tag in die Nähe des Tag-Lesegerät-Sensors, um eine Tag-ID im Tag-Lesegerät zu speichern:
Wenn eine neue Tag-ID erfolgreich im Tag-Lesegerät angelernt wurde, blinkt die grüne LED zweimal mit 2 Signaltönen.
Wenn eine bereits vorhandene Tag-ID bereits angelernt wurde, blinkt die grüne LED einmal mit 1 Signalton.
Wenn die Tag-ID-Speicherung voll ist (maximal 60 Tags können angelernt werden), blinkt die grüne LED 4-mal mit 4 Signaltönen zur Anzeige.
Hinweis:
Wenn das Tag-Lesegerät noch nicht in die Alarmzentrale angelernt wurde, ertönen beim Halten des Tags in die Nähe des Tag-Lesegerät-Sensors 2 Signaltöne, die anzeigen, dass keine Übertragung gesendet wurde.
Schritt 3. So verlassen Sie den Tag-Lernmodus:
Drücken Sie die Lerntaste einmal, das Tag-Lesegerät gibt 2 Signaltöne aus, und die grüne LED erlischt.
Das Tag-Lesegerät verlässt den Tag-Lernmodus nach 30 Sekunden automatisch, das Tag-Lesegerät gibt 2 Signaltöne aus und die grüne LED erlischt. Jeder während dieses Zeitraums erkannte Tag setzt die 30 Sekunden zurück.
Um das Entfernen des Tags vom Tag-Lesegerät zu starten, gehen Sie wie folgt vor:
(Bitte stellen Sie sicher, dass Sie den Lernmodus bereits verlassen haben)
Schritt 1. Halten Sie die Lerntaste 8 Sekunden lang gedrückt und lassen Sie sie los, wenn die rote LED aufleuchtet (30 Sekunden) mit 1 Signalton.
Schritt 2. Halten Sie den Tag in die Nähe des Tag-Lesegerät-Sensors, um die Tag-ID aus dem Tag-Lesegerät zu entfernen:
Wenn der Tag entfernt wurde, blinkt die rote LED zweimal, während das Tag-Lesegerät 2 Signaltöne ausgibt.
Wenn eine nicht gespeicherte Tag-ID in die Nähe des Tag-Lesegerät-Sensors gehalten wird, blinkt die rote LED ebenfalls zweimal und das Tag-Lesegerät gibt zwei Signaltöne aus.
Schritt 3. So verlassen Sie den Tag-Entfernungsmodus:
Drücken Sie die Lerntaste einmal, das Tag-Lesegerät gibt 2 Signaltöne aus, und die rote LED erlischt.
Das Tag-Lesegerät verlässt den Tag-Entfernungsmodus nach 30 Sekunden automatisch, das Tag-Lesegerät gibt 2 Signaltöne aus und die rote LED erlischt. Jeder während dieses Zeitraums erkannte Tag setzt die 30 Sekunden zurück.
Bedienung:
Nachdem Sie das Anlernen des Tags im Tag-Lesegerät abgeschlossen haben, können Sie das System nun scharf oder unscharf schalten:
Steuerung des Unscharf-Modus: Halten Sie den Tag in die Nähe des Tag-Lesegerät-Sensors, die Alarmzentrale wird automatisch in den Unscharf-Modus geschaltet, das Tag-Lesegerät gibt 2 Signaltöne aus.
Steuerung des Scharf-Modus: Drücken Sie die Scharf-Taste einmal, die grüne LED blinkt 5 Sekunden lang schnell, halten Sie den Tag während dieser 5 Sekunden in die Nähe des Tag-Lesegerät-Sensors, das Tag-Lesegerät gibt einen langen Signalton von 3 Sekunden aus, um die erfolgreiche Scharfschaltung anzuzeigen.
LED-Blinken: Wenn das System scharf geschaltet ist, leuchtet die rote LED 3 Sekunden lang. Wenn es unscharf geschaltet ist, leuchtet die grüne LED 3 Sekunden lang.
Sabotage: Wenn die Sabotageerkennung ausgelöst wird, sendet das Tag-Lesegerät sofort ein Sabotagealarmsignal an die Alarmzentrale und kehrt in den Energiesparmodus zurück.
Batterie wechseln:
Schritt 1: Entfernen Sie die Abdeckung des Tag-Lesegeräts, indem Sie die Befestigungsschraube lösen.
Schritt 2: Entfernen Sie die alten Batterien.
Schritt 3: Drücken Sie die Lerntaste, um eine vollständige Entladung durchzuführen.
Schritt 4: Setzen Sie neue Batterien ein. Das Tag-Lesegerät gibt zur Anzeige einen Signalton aus.
Schritt 5. Drücken Sie die Lerntaste erneut, um die Wiederherstellung nach Batterieschwäche an die Alarmzentrale zu senden.
Schritt 6: Befestigen Sie die Abdeckung mit der Schraube und montieren Sie sie wieder an ihrem Platz.
Werkseinstellung (Lerndaten zurücksetzen):
Schritt 1: Entfernen Sie die Abdeckung, indem Sie die Befestigungsschraube lösen.
Schritt 2: Entfernen Sie die Batterie, halten Sie die Lerntaste gedrückt und setzen Sie die Batterien wieder ein, um das Gerät erneut einzuschalten.
Schritt 3: Das Tag-Lesegerät wird von der Alarmzentrale entfernt, bis es 3 Signaltöne ausgibt.
