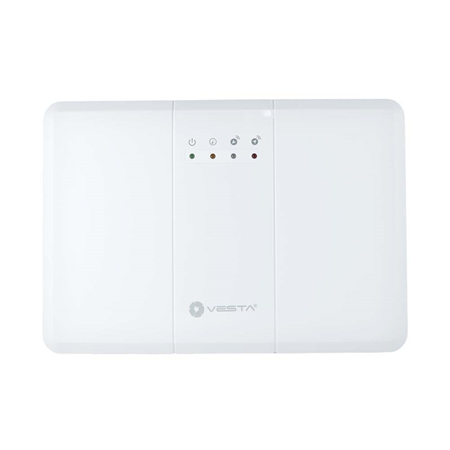

RP-29
Repeater
Der Repeater dient dazu, die Effektivität und Vielseitigkeit des Alarmsystems zu erhöhen. Es handelt sich um ein Gerät, das Ihr System leistungsfähiger macht, indem es die maximal mögliche Entfernung zwischen der Zentraleinheit (Alarmzentrale) und den Geräten vergrößert.

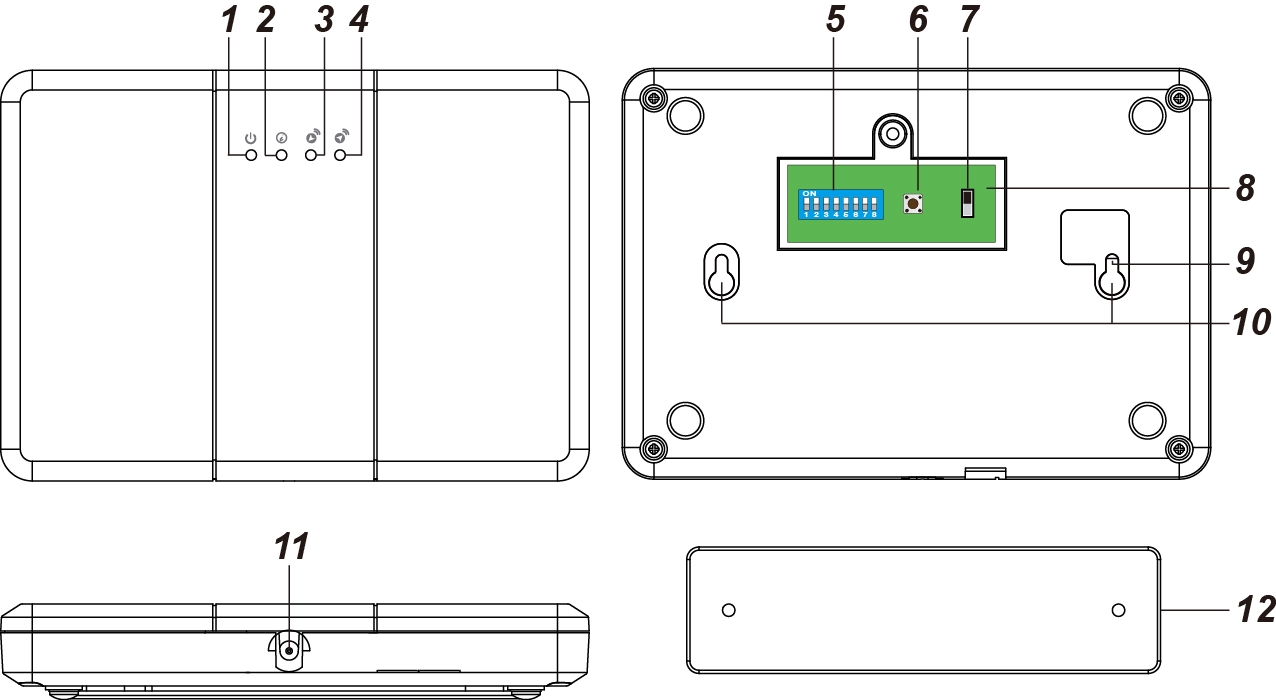

Bezeichnung der Teile
Power LED (Grün)
An – Versorgung durch Netzteil oder Akku
Blinkt – Akku hat niedrigen Ladestand
Modus LED (Gelb)
An – Der Repeater befindet sich im Anlernmodus (Alarmzentrale) oder im Löschmodus
Blinkt (1 Mal pro Sekunde) – Der Repeater befindet sich im Gehtest-Modus
Blinkt langsam (1 Mal alle 2 Sekunden) – Der Repeater befindet sich im Anlernmodus (Gerät)
Übertragung: Empfangs-LED (Blau)
Die blaue LED leuchtet auf, wenn der Repeater eine Signalübertragung empfängt
Übertragung: Sende-LED (Rot)
Die rote LED leuchtet auf, wenn der Repeater ein Signal sendet.
DIP-Schalterblock
Test-Taste
Batterieschalter
Abnehmbare Abdeckung
Sabotageschalter
Befestigungsloch
DC-Netzbuchse
Montagehalterung
Stromversorgung
Für den Anschluss an eine Steckdose ist ein Netzteil erforderlich. Achten Sie darauf, ausschließlich ein Netzteil mit der passenden Wechselspannungsangabe zu verwenden, um Schäden an Bauteilen zu vermeiden. Zur Versorgung des Repeaters wird in der Regel ein Netzteil mit einer Ausgangsleistung von DC 12V 1A verwendet.
Anschluss des Netzteils:
So schließen Sie das Netzteil an:
Suchen Sie das Netzteil und stecken Sie es in die DC-Netzbuchse.
Stecken Sie das Netzteil in eine Steckdose.
Der Repeater gibt einen langen Signalton aus, und die grüne LED leuchtet auf.
Netzausfall/Netzwiederherstellung:
Der Repeater sendet ein Netzausfall-Signal an die Alarmzentrale, wenn das Netzteil für 30-60 Sekunden abgezogen wird. Wird das Netzteil erneut für 30-60 Sekunden angeschlossen, sendet der Repeater ein Netzwiederherstellungs-Signal an die Alarmzentrale.
Akku:
Zusätzlich zum Netzteil befindet sich im Repeater ein Akku, der bei einem Stromausfall als Notstromversorgung dient.
Wenn das Netzteil in die DC-Netzbuchse eingesteckt ist, schieben Sie den Batterieschalter in die Position ON, sodass das Netzteil den Repeater mit Strom versorgt und gleichzeitig den Akku auflädt. Das vollständige Aufladen des Akkus dauert ca. 72 Stunden.
Wird das Netzteil abgezogen, wird der Repeater durch den Akku mit Strom versorgt.
Der Repeater kann die Akkuspannung erkennen. Bei niedriger Akkuspannung blinkt die grüne LED, um einen niedrigen Ladestand anzuzeigen.

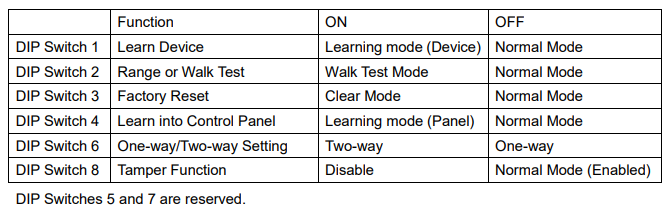

DIP-Schalterblock
Der DIP-Schalterblock legt fest, in welchem Modus sich der Repeater befindet. Ein Schalter in der oberen Position zeigt den Modus (ON) an. Entsprechend zeigt ein Schalter in der unteren Position den Modus (OFF) an.
Die DIP-Schalter 5 und 7 sind reserviert.
<Hinweis>
Hinweis:
Bitte ändern Sie die Einstellung der DIP-Schalter 1-4 nur, wenn der Repeater eingeschaltet ist, da eine Änderung der DIP-Schalter 1-4 nur bei eingeschaltetem Repeater wirksam wird. Wird beispielsweise DIP-Schalter 3 bei ausgeschaltetem Repeater in die Position On geschoben, wechselt der Repeater beim Einschalten NICHT in den Löschmodus. Wird DIP-Schalter 3 hingegen zunächst in die Position Off und anschließend bei eingeschaltetem Repeater in die Position On geschoben, wechselt der Repeater in den Löschmodus.
Bitte stellen Sie die Position des DIP-Schalters 6 für Ein-Weg-/Zwei-Weg-Gerät bei ausgeschaltetem Repeater ein. Nach Abschluss der Einstellung schalten Sie den Repeater bitte ein und lernen/lernen Sie ihn erneut in die Alarmzentrale an, damit die Einstellung wirksam wird.
Für die Einstellung von DIP-Schalter 8 schalten Sie den Repeater bitte aus, bevor Sie die DIP-Schalter-Einstellung ändern. Die neue Einstellung von DIP-Schalter 8 wird wirksam, sobald der Repeater erneut eingeschaltet wird.
Überwachungssignal
Nach dem Anlernen an die Alarmzentrale sendet der Repeater automatisch alle 30 bis 50 Minuten Überwachungssignale, wenn er als Ein-Weg-Gerät arbeitet. Arbeitet er als Zwei-Weg-Gerät, sendet der Repeater automatisch alle 90 bis 120 Minuten Überwachungssignale.
Hat die Alarmzentrale über einen voreingestellten Zeitraum kein Signal vom Repeater empfangen, zeigt die Alarmzentrale dies auf ihrem Display an, um darauf hinzuweisen, dass beim Repeater ein Signalausfallproblem vorliegt.
Einweg/Zweiweg-Einstellung
Der Repeater kann entweder als Einweg-Gerät oder als Zweiweg-Gerät betrieben werden. Wenn er als Zweiweg-Gerät programmiert ist, kann der Repeater eine Bestätigung von der Alarmzentrale empfangen, um eine erfolgreiche Übertragung sicherzustellen.
Der Repeater arbeitet als Zweiweg-Gerät, wenn DIP-Schalter 6 auf die Position ON geschoben wird. Er arbeitet als Einweg-Gerät, wenn DIP-Schalter 6 auf die Position OFF geschoben wird.
Bitte stellen Sie die Position von DIP-Schalter 6 für Einweg-/Zweiweg-Betrieb ein, während der Repeater ausgeschaltet ist. Nachdem die Einstellung abgeschlossen ist, schalten Sie den Repeater ein und lernen bzw. lernen Sie ihn erneut in die Alarmzentrale ein, damit die Einstellung wirksam wird.
In die Alarmzentrale einlernen
Um den Repeater in die Alarmzentrale einzulernen, schieben Sie DIP-Schalter 4 im Normalmodus auf die Position On. Der Repeater gibt 1 langen Piepton aus, und die gelbe LED leuchtet auf.
Versetzen Sie die Alarmzentrale in den Lernmodus (siehe Anleitung der Alarmzentrale).
Drücken Sie die Testtaste. Der Repeater sendet einen Testcode an die Alarmzentrale, während die rote LED aufleuchtet und der Repeater 1 Piepton ausgibt.
Wenn der Repeater innerhalb von 60 Sekunden ein Bestätigungssignal von der Alarmzentrale empfängt, war das Einlernen erfolgreich. Die blaue LED leuchtet 1 Sekunde lang, während der Repeater 1 langen Piepton ausgibt.
Wenn der Repeater innerhalb von 60 Sekunden kein Bestätigungssignal von der Alarmzentrale empfängt, ist das Einlernen fehlgeschlagen; dies wird durch 3-maliges Blinken der gelben LED angezeigt. Bitte wiederholen Sie Schritt 3-4.
Schieben Sie DIP-Schalter 4 auf die Position Off. Der Repeater gibt 1 langen Piepton aus, und die gelbe LED erlischt, während der Repeater in den Normalmodus zurückkehrt.
Repeater in Repeater einlernen
Wenn Repeater A von Repeater B eingelernt wird:
Versetzen Sie Repeater B in den Lernmodus: Schieben Sie im Normalmodus DIP-Schalter 1 von Repeater B auf die Position On. Repeater B gibt 1 langen Piepton aus, und die gelbe LED blinkt langsam (1 Blinksignal alle 2 Sekunden).
Drücken Sie die Testtaste an Repeater A, um einen Lerncode zu senden. Repeater A gibt 1 Piepton aus, und die rote LED leuchtet auf.
Wenn Repeater B den Lerncode von Repeater A empfängt, gibt er 1 langen Piepton aus, und die blaue LED leuchtet 1 Sekunde lang, um das erfolgreiche Einlernen anzuzeigen.
Wenn Repeater B den Lerncode von Repeater A empfängt und Repeater A bereits eingelernt ist, gibt Repeater B 2 Pieptöne aus, und die blaue LED leuchtet 1 Sekunde lang.
Hinweis:
Bitte lernen Sie die Repeater nicht wechselseitig ein, z. B. Repeater A in Repeater B und gleichzeitig Repeater B in Repeater A einzulernen.
Alle Repeater müssen in die Alarmzentrale eingelernt werden.
Wenn der Lernvorgang abgeschlossen ist, schieben Sie DIP-Schalter 1 von Repeater B auf die Position Off. Repeater B gibt 1 langen Piepton aus, und die gelbe LED erlischt, während Repeater B in den Normalmodus zurückkehrt.
Gerät in Repeater einlernen
Schieben Sie im Normalmodus DIP-Schalter 1 auf die Position On. Der Repeater gibt 1 langen Piepton aus, und die gelbe LED blinkt langsam (1 Blinksignal alle 2 Sekunden).
Informationen dazu, wie der Lerncode von den Geräten gesendet wird, entnehmen Sie bitte den jeweiligen Geräteanleitungen.
Für die PIR-Kamera drücken Sie bitte einmal die Testtaste, um einen Lerncode an den Repeater zu senden.
Wenn der Repeater einen Lerncode von einem neuen Gerät empfängt, gibt er 1 langen Piepton aus, und die blaue LED leuchtet 1 Sekunde lang, um das erfolgreiche Einlernen anzuzeigen.
Wenn der Repeater einen Lerncode von einem bereits in den Repeater eingelernten Gerät empfängt, gibt er 2 Pieptöne aus, und die blaue LED leuchtet 1 Sekunde lang.
Es können maximal 60 Geräte (einschließlich Repeater) in den Repeater eingelernt werden, und bis zu 8 PIR-Kameras werden unterstützt. Wenn der Benutzer versucht, ein 61. Gerät einzulernen, gibt der Repeater 4 Pieptöne aus.
Hinweis:
Wenn mehrere Repeater verwendet werden, lernen Sie die Geräte bitte nur in den bzw. die Repeater ein, der bzw. die sich am nächsten zu den Einsatzbereichen der Geräte befindet bzw. befinden.
Alle in den Repeater eingelernten Geräte müssen auch in die Alarmzentrale eingelernt werden.
Wenn der Lernvorgang abgeschlossen ist, schieben Sie DIP-Schalter 1 auf die Position Off. Der Repeater gibt 1 langen Piepton aus, und die gelbe LED erlischt, während der Repeater in den Normalmodus zurückkehrt.
Walk-Test-Modus
Eingelernte Alarmzentralen oder eingelernte Geräte können ihre Signalreichweite zum Repeater überprüfen, wenn der Repeater in den Walk-Test-Modus wechselt.
Schieben Sie im Normalmodus DIP-Schalter 2 auf die Position On. Der Repeater gibt 1 langen Piepton aus, und die gelbe LED blinkt (1 Blinksignal pro Sekunde).
Wenn der Repeater Signale von der Alarmzentrale oder den eingelernten Geräten empfängt, gibt er einen langen Piepton aus, und die blaue LED leuchtet 1 Sekunde lang. Das Signal wird anschließend weitergesendet, während die rote LED 1 Sekunde lang leuchtet.
Um den Walk-Test-Modus zu verlassen, schieben Sie DIP-Schalter 2 auf die Position Off. Der Repeater gibt 1 langen Piepton aus, und die gelbe LED erlischt.
Löschmodus (Werkseinstellung wiederherstellen)
Löscht den zuvor programmierten Speicher und setzt den Repeater auf die Werkseinstellung zurück
Schieben Sie im Normalmodus den DIP-Schalter 3 in die Position On. Der Repeater gibt 1 langen Piepton aus und die gelbe LED leuchtet auf.
Halten Sie die Test-Taste 5 Sekunden lang gedrückt. Der Repeater gibt 1 langen Piepton aus, um anzuzeigen, dass alle eingelernten Geräte und die Alarmzentrale aus dem Repeater gelöscht wurden.
Um den Löschmodus zu verlassen, schieben Sie den DIP-Schalter 3 in die Position Off. Der Repeater gibt 1 langen Piepton aus und die gelbe LED erlischt.
Hinweis:
Sobald der Repeater von der Alarmzentrale entfernt wird, sollte er ebenfalls auf die Werkseinstellung zurückgesetzt werden, um seinen Speicher der Alarmzentrale zu löschen.
Betrieb
Empfängt der Repeater ein Signal von der Alarmzentrale (z. B. einen Befehl), wird das Signal vom Repeater an das/die entsprechende(n) Gerät(e) weitergesendet. Die Übertragungs-LEDs leuchten dabei entsprechend auf.
Empfängt der Repeater ein Signal von einem Gerät (z. B. ein Alarmsignal), wird das Signal vom Repeater an die Alarmzentrale weitergesendet. Die Übertragungs-LEDs leuchten dabei entsprechend auf.
Hinweis:
Gibt der Repeater nach Empfang eines Gerätesignals 4 Pieptöne aus, deutet dies darauf hin, dass der Repeater möglicherweise nicht erfolgreich in die Alarmzentrale eingelernt wurde. Bitte beachten Sie Schritt 4 des Abschnitts Einlernen in die Alarmzentrale. Das Einlernen ist nur dann erfolgreich, wenn der Repeater nach Erhalt eines Bestätigungssignals von der Alarmzentrale 1 langen Piepton ausgibt.

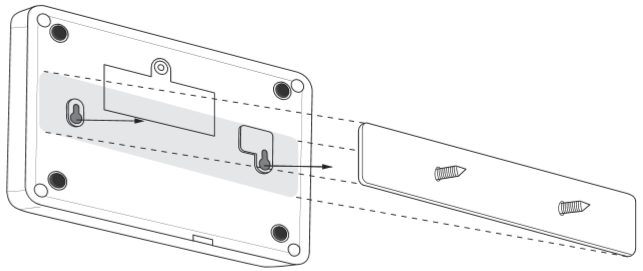

Montage des Repeaters
Der Repeater kann auf einen Tisch gestellt, an der Wand montiert oder an einem beliebigen anderen Ort platziert werden. Gehen Sie zur Montage des Repeaters wie folgt vor:

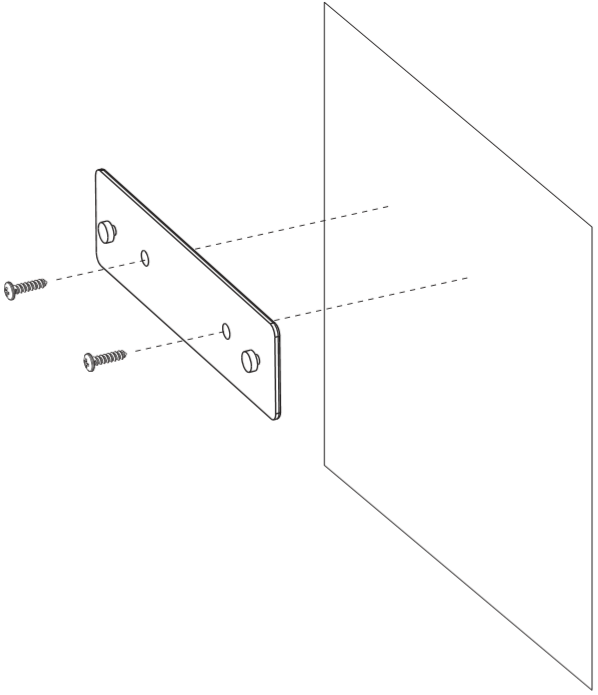

Verwenden Sie die Bohrungen der Montagehalterung als Schablone und bohren Sie Löcher in die Montagefläche.
Setzen Sie bei der Befestigung in Putz oder Ziegel die Dübel ein. Schrauben Sie die Montagehalterung an die Wand.
Hängen Sie den Repeater an die Wandhalterung ein (mit den Befestigungsöffnungen des Repeaters).

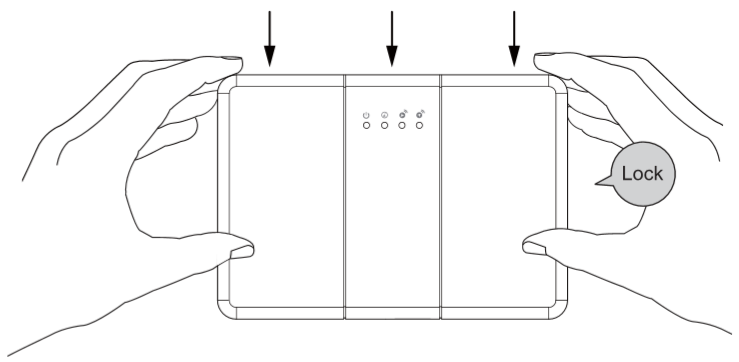

Halten Sie den Repeater fest und drücken Sie ihn vorsichtig nach unten, wie unten dargestellt.
Sabotageschutz
Der Sabotageschalter befindet sich in der normalen Betriebsposition (Sabotagekontakt geschlossen), wenn der Repeater an der Wandhalterung eingehängt ist. Eine Sabotageverletzung tritt auf, wenn der Repeater von der Halterung entfernt wird, wodurch der Sabotageschalter ausgelöst wird (Sabotagekontakt geöffnet).
Die Sabotageschutzfunktion kann deaktiviert werden, indem DIP-Schalter 8 in die Position ON geschoben wird. Sie ist aktiviert, wenn DIP-Schalter 8 in die Position OFF geschoben wird. Eine Änderung der Einstellung von DIP-Schalter 8 wird erst wirksam, wenn der Repeater erneut mit Strom versorgt wird.
Empfehlungen
Es wird dringend empfohlen, zwischen den einzelnen Repeatern und/oder der Hauptalarmzentrale einen Abstand einzuhalten, um gegenseitige Signalstörungen zu vermeiden.
Wenn sich ein bestimmtes Gerät in einem für die Alarmzentrale akzeptablen Bereich befindet, um dessen Sendesignal zu empfangen, wird dringend empfohlen, das Gerät direkt in die Alarmzentrale anzulernen anstatt in den Repeater.
Beim Kaskadieren von Repeatern zur Bildung einer Übertragungsstrecke wird dringend empfohlen, nicht mehr als 2 Repeater-Ebenen zu verbinden.
Hinweis:
Für Geräte, die direkt von der Alarmzentrale ein- und ausgeschaltet werden, z. B. Stromschalter, Stromzählerschalter, Ventilsteuerungen, Rollladensteuerungen oder Ein- und Ausgangsschalter, verbinden Sie bitte nur eine Repeater-Ebene.
Für Tastaturen wird ebenfalls empfohlen, nur eine Repeater-Ebene zu verbinden.
Mehrere Repeater
Wenn mehrere Repeater verwendet werden, befolgen Sie bitte die folgenden Richtlinien für eine optimale Leistung:
Beim Verbinden von Repeatern zur Bildung einer Übertragungsstrecke wird empfohlen, nicht mehr als zwei Repeater-Ebenen zu verbinden.

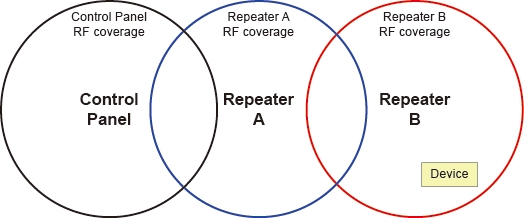

Im nachfolgenden Beispiel (Gerät zu B zu A zu Alarmzentrale) müssen Repeater A, Repeater B und das Gerät alle in die Alarmzentrale angelernt werden.
Das Gerät muss in seinen nächstgelegenen Repeater (Repeater B) angelernt werden. Repeater B muss in Repeater A angelernt werden. (Lernen Sie Repeater A nicht in Repeater B an.)
Beispiel:
Wenn sich ein Gerät zwischen der Funkabdeckung mehrerer Repeater und der Alarmzentrale befindet:

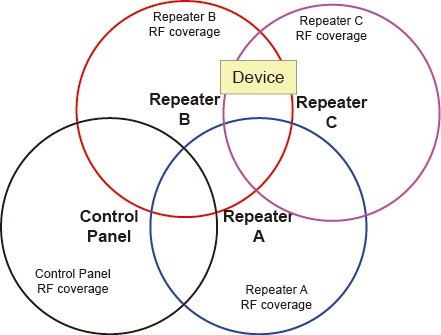

Beispiel 1:
Wie im dargestellten Diagramm zu sehen ist, befindet sich das Gerät zwischen den Funkabdeckungsbereichen von Repeater B und C. Benutzer können wählen, das Gerät nur in Repeater B, nur in Repeater C oder in beide Repeater B und C anzulernen.
Es wird empfohlen, das Gerät nur in Repeater B anzulernen (und nicht in Repeater C), um den Signalverkehr zu reduzieren.
Hinweis:
Für das obige System wird Repeater C ebenfalls in Repeater A oder B oder beide angelernt, sodass die Signale von Repeater C über Repeater A oder B, oder beide, an die Alarmzentrale weitergeleitet werden können.

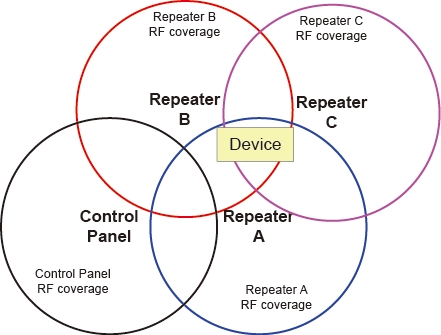

Beispiel 2:
Wie im dargestellten Diagramm zu sehen ist, befindet sich das Gerät zwischen den Funkabdeckungsbereichen von Repeater A, B und C. Benutzer können wählen, das Gerät nur in Repeater A, nur in Repeater B, nur in Repeater C oder in Repeater A, B und C anzulernen.
Es wird empfohlen, das Gerät nur in Repeater A oder nur in Repeater B anzulernen (und nicht in Repeater C), um den Signalverkehr zu reduzieren.
Hinweis:
Für das obige System wird Repeater C ebenfalls in Repeater A oder B oder beide angelernt, sodass die Signale von Repeater C über Repeater A oder B, oder beide, an die Alarmzentrale weitergeleitet werden können.
In der Regel bleiben die meisten Geräte im gleichen Funkabdeckungsbereich. Bei Ausnahmen, wie z. B. einer Fernbedienung, lernen Sie das Gerät bitte in alle Repeater (und die Alarmzentrale) des Systems an.
Quelle und englisches Original: VESTA Guide – VESTA-030. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
