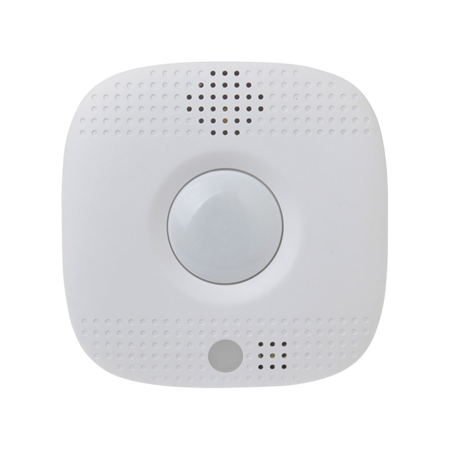

SD-29-F1
Rauchmelder-Serie
Die SD-29-Serie ist ein drahtloser Rauchmelder mit integriertem PIR-Bewegungssensor und Wärmeerkennungsfunktion. Der Rauchmelder wurde entwickelt, um Ihre Familie vor potenziellen Brandgefahren zu schützen, und ist zudem in der Lage, Bewegungen zu erkennen und die Temperatur an die Benutzer zu melden. Der Rauchmelder kann mit anderen Rauchmeldern im Alarmsystem verbunden werden und löst einen Alarm aus, wenn ein beliebiger Rauchmelder im System ausgelöst wird (nur SD-29-HME-SC).

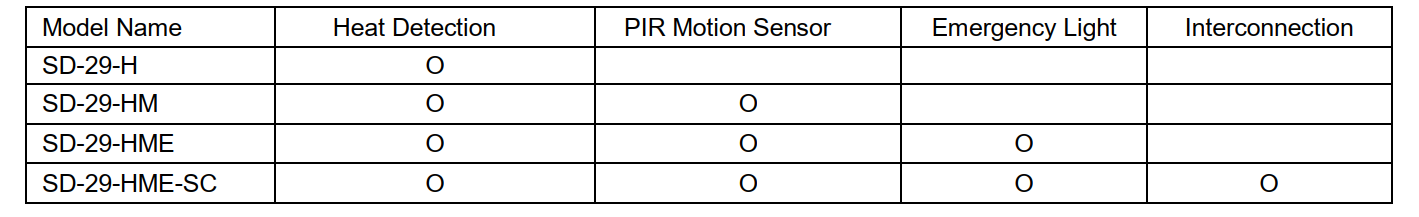

Der Rauchmelder umfasst folgende Modelle:

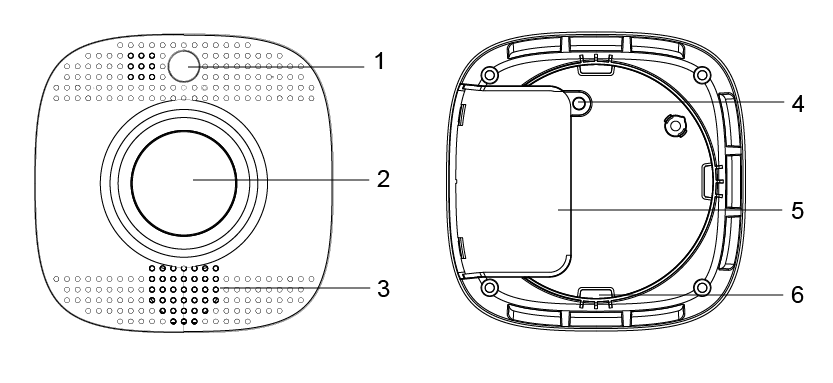

Teileidentifikation
LED-Anzeige / Testtaste / Notlicht
Rote LED
Schnelles Blinken: Alarmierung.
Blinkt jede Sekunde: Rauchmelder im Alarm-Stummschaltmodus.
Blinkt alle 2 Sekunden: Der Rauchmelder befindet sich im Aufwärm- und Kalibrierungsprozess.
Blinkt alle 4 Sekunden zusammen mit oranger LED: Batterie erschöpft.
Blinkt kurz: Wenn die Lerntaste gedrückt wird, um zu prüfen, ob das Gerät normal funktioniert.
Leuchtet kurz auf: Signalübertragung.
Orange LED
Blinkt jede Sekunde: Gerät wird eingeschaltet/Kalibrierung fehlgeschlagen.
Blinkt alle 4 Sekunden zusammen mit roter LED: Batterie erschöpft.
Blinkt alle 5 Sekunden: Raucherkennungsfehler oder Gerätestörung.
Blinkt alle 45 Sekunden: Niedriger Batteriestand
Lern-/Testtaste
Drücken Sie die Taste einmal, um:
– Ein Überwachungs-/Testsignal zu senden.
– Die Rauchmesskammer zu überprüfen.
– Den Alarm stummzuschalten.
Halten Sie die Taste 10 Sekunden lang gedrückt, um den Kalibrierungsprozess zu starten.
Weiße LED (Notlicht)
Das Notlicht beginnt langsam zu blinken, um die Benutzer darauf hinzuweisen, dass das System alarmiert. (nur SD-29-HME)
IR-Linse (nur SD-29-HM/SD-29-HME)
Signalgeber
Befestigungsschraube des Batteriefachs
Batteriefach

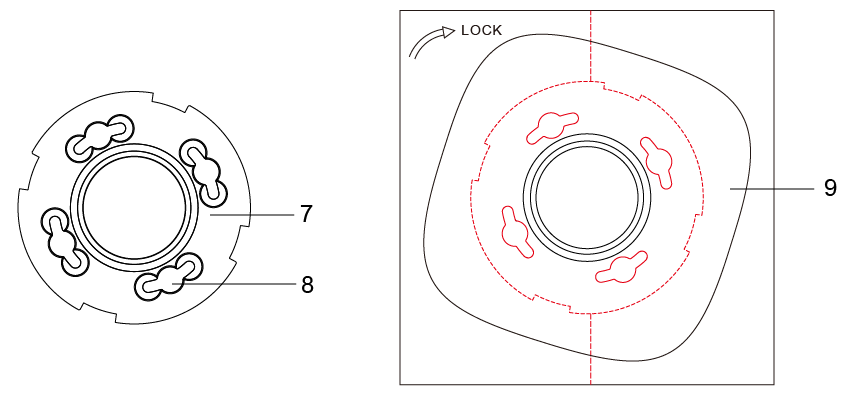

Haken
Montagehalterung
Montagelöcher
Die Haken der Montagehalterung können in dieses Montageloch eingehängt werden.
Montageplatte
Funktionen
Batterie
Drei CR123 3V-Lithiumbatterien werden verwendet, um den Rauchmelder mit Strom zu versorgen.
Der Rauchmelder verfügt über einen narrensicheren Mechanismus, der ein Schließen der Abdeckung verhindert, ohne dass zuvor die Batterie eingesetzt wurde. Drücken Sie die Lasche nach unten und setzen Sie drei neue Batterien in das Fach ein.
Wenn der Rauchmelder eine niedrige Batteriespannung aufweist, wird zusammen mit den regulären Signalübertragungen ein Signal für niedrigen Batteriestand gesendet. Die orangefarbene LED blinkt mit einem begleitenden leisen Signalton alle 45 Sekunden.
Die rote und die orangefarbene LED blinken alle 4 Sekunden, wenn die Batterie erschöpft ist.
Hinweis:
Beim Batteriewechsel drücken Sie nach dem Entfernen der alten Batterie zweimal die Testtaste, um eine vollständige Entladung sicherzustellen, bevor Sie die neue Batterie einsetzen.
Erste Schritte
Schritt 1. Versetzen Sie die Alarmzentrale in den Anlernmodus. Weitere Einzelheiten finden Sie in der Anleitung der Alarmzentrale.
Schritt 2. Setzen Sie drei CR123 3V-Lithiumbatterien ein, um den Rauchmelder einzuschalten. Achten Sie vor dem Einsetzen auf die Polarität gemäß dem Batteriefach.
Schritt 3. Der Rauchmelder gibt 2 kurze Signaltöne aus und beginnt eine 1-minütige Aufwärmphase. Die rote LED blinkt alle 2 Sekunden.
Schritt 4. Melden Sie den Rauchmelder während dieser 1-minütigen Phase an.
Für SC-Modell (SD-29-HME-SC)
a) Halten Sie die Learn/Test-Taste 3 Sekunden lang gedrückt, um einen Anlerncode für den Rauch-/Temperatursensor zu übertragen.
b) Drücken Sie die Learn/Test-Taste einmal, um einen Anlerncode für den IR-Sensor zu übertragen.
Für Nicht-SC-Modell (SD-29-H/SD-29-HM/SD-29-HME)
a) Drücken Sie die Learn/Test-Taste einmal, um einen Anlerncode zu übertragen.
Wenn die Alarmzentrale das Signal empfängt, gibt der Rauchmelder einen zweitönigen Signalton aus. Weitere Einzelheiten zum Abschluss des Anlernvorgangs finden Sie in der Anleitung der Alarmzentrale.
Schritt 5. Wenn der Rauchmelder die Aufwärmphase abgeschlossen hat, gibt er einen Signalton aus, um anzuzeigen, dass er in den Kalibrierungsmodus gewechselt ist. Der Kalibrierungsmodus dauert 1 bis 9 Minuten. Die rote LED blinkt während der Kalibrierung weiterhin alle zwei Sekunden. Das Anlernen des Rauchmelders ist während dieses Zeitraums nicht möglich.
Schritt 6. Nach Abschluss der Kalibrierung gibt der Rauchmelder 2 kurze Signaltöne aus und schaltet die LED aus, um in den Normalmodus zurückzukehren. Wenn der Rauchmelder zuvor nicht in der Alarmzentrale angelernt wurde, drücken Sie jetzt die Learn/Test-Taste, um den Anlernvorgang abzuschließen.
Testen des Rauchmelders
Durch Drücken der Testtaste am Rauchmelder können Sie prüfen, ob der Rauchmelder ordnungsgemäß funktioniert.
Wenn der Rauchmelder ordnungsgemäß funktioniert, leuchtet die rote LED 2 Sekunden lang, gefolgt von einem zweitönigen Signalton.
Wenn der Summer 3-mal einen zweitönigen Signalton ausgibt, ist die „optische Kammer“ des Rauchmelders entweder verschmutzt oder funktionsuntüchtig.
Testmodus für IR-Funktion
Der Rauchmelder kann durch Drücken der Testtaste in den Testmodus versetzt werden. Bei jedem Drücken der Testtaste sendet der Rauchmelder ein Testsignal an die Alarmzentrale zur Prüfung der Funkreichweite und wechselt für 3 Minuten in den Testmodus. Nach 3 Minuten wird der Testmodus automatisch beendet und in den Normalmodus zurückgekehrt. Im Testmodus ist der Ruhezeitgeber deaktiviert, und die LED-Anzeige blinkt bei jeder erkannten Bewegung.
Überwachung
Der Rauchmelder überträgt regelmäßig gemäß den Benutzereinstellungen ein Überwachungssignal, um seinen Zustand zu melden. Das werkseitig eingestellte Standardintervall beträgt 30 bis 50 Minuten. Der Benutzer kann außerdem die Testtaste einmal drücken, um manuell ein Überwachungssignal zu übertragen.
Temperaturerkennung (nur SD-29-H/SD-29-HM/SD-29-HME)
Der Temperatursensor misst die Temperatur alle 10 Sekunden und überträgt den Temperaturmesswert alle 30 bis 33 Minuten an die Alarmzentrale.
Benutzer können außerdem die Testtaste einmal drücken, um den aktuellen Temperaturmesswert manuell zu übertragen.
Alarmauslösung
Der Rauchmelder löst den Feueralarm aus, wenn entweder die Rauchdetektion oder die Hochtemperaturdetektion ausgelöst wird. Bei Alarmauslösung überträgt der Rauchmelder ein Alarmsignal und löst mit seinem eingebauten Summer einen Alarm aus.
Rauchdetektion:
Der Rauchmelder prüft die Rauchkonzentration alle 8 Sekunden
Der Alarm wird ausgelöst, sobald die Rauchkonzentration den Erkennungsschwellenwert überschreitet, und bleibt aktiv, bis die Rauchkonzentration unter den Alarmschwellenwert fällt.
Die rote LED blinkt während des Alarms schnell.
Wärmedetektion:
Der Rauchmelder prüft die Temperatur alle 10 Sekunden. Der Alarm wird unter folgenden Bedingungen ausgelöst:
– Wenn die Temperatur um 8,25 °C pro Minute ansteigt (Anstiegsrate).
– Wenn die Temperatur 57,25 °C überschreitet (Hochtemperatur).
Die rote LED blinkt während eines Alarms jede Sekunde. Der Rauchmelder stoppt den Alarm nur, wenn die Temperatur unter den Alarmschwellenwert fällt:
Wurde der Alarm durch die Bedingung der Anstiegsrate ausgelöst (8,25 °C pro Minute oder mehr), muss die Temperatur um 4 °C unter die höchste erkannte Temperatur fallen, damit der Melder den Alarm beendet.
Wurde der Alarm durch eine Hochtemperaturbedingung ausgelöst (57,25 °C), muss die Temperatur unter 49 °C fallen, damit der Rauchmelder den Alarm beendet.
Der Rauchmelder überträgt ein Wiederherstellungssignal, wenn 160 Sekunden lang kein Rauch oder keine Hochtemperatur erkannt wird.
Wenn der Alarmzustand weiterhin besteht, sendet der Rauchmelder alle 2 Minuten erneut ein Alarmsignal.
IR-Detektion: (nur SD-29-HM/SD-29-HME)
Der Rauchmelder überträgt ein Signal an die Alarmzentrale, wenn innerhalb des IR-Erfassungsbereichs eine Bewegung erkannt wird. Der Summer ertönt nicht, und die LED blinkt nicht. Weitere Einzelheiten finden Sie in der Anleitung Ihrer Alarmzentrale.
Notlicht (nur SD-29-HME)
Der Rauchmelder verfügt über ein eingebautes Notlicht, das im Notfall visuelle Warnungen bereitstellen kann. Wenn der Rauchmelder ausgelöst wird, beginnt das Notlicht langsam zu blinken, um anzuzeigen, dass das System Alarm auslöst.
Verbindung (nur SD-29-HME-SC)
Der Rauchmelder ist mit anderen Rauchmeldern im Alarmsystem verbunden. Wenn ein Rauchmelder seinen Alarm auslöst, benachrichtigt die Alarmzentrale die anderen Rauchmelder, ebenfalls Alarm auszulösen, auch wenn diese noch keinen Rauch erkannt haben. Die Alarmdauer richtet sich nach der Einstellung der Alarmzentrale.
Sie können die Funktionstaste nicht drücken, um einen von anderen Rauchmeldern ausgelösten Alarm stummzuschalten.
Der Alarm wird erst nach Ablauf von 3 Minuten oder erst dann wiederhergestellt, wenn der andere Rauchmelder, der den Alarm ausgelöst hat, ein Wiederherstellungssignal überträgt.
Alarmstummschaltung
Wenn der Rauchmelder Alarm auslöst, versetzt das Drücken der Testtaste den Rauchmelder in den Alarmstummschaltungsmodus, um den Alarm für 9 Minuten stummzuschalten. Der Summer stoppt erst, nachdem der Alarm mindestens 1 Minute lang aktiv war. Wird die Taste vor Ablauf dieser 1 Minute gedrückt, wartet der Rauchmelder, bis die Alarmzeit 1 Minute erreicht hat, bevor der Alarm stummgeschaltet wird.
Während der 9-minütigen Alarmstummschaltung blinkt die rote LED einmal pro Sekunde. Der Rauchmelder überwacht die Rauchkonzentration während der Alarmstummschaltung weiterhin:
Nach Ablauf der 9-minütigen Alarmstummschaltung gibt der Rauchmelder, sofern die Rauchkonzentration unter den Alarmschwellenwert gefallen ist, einen zweitönigen Signalton aus und kehrt ohne Alarmauslösung in den Normalbetrieb zurück.
Überschreitet die Rauchkonzentration weiterhin den Alarmschwellenwert, löst der Rauchmelder erneut Alarm aus.
Wenn die Rauchkonzentration während der Alarmstummschaltung weiter ansteigt und einen zweiten Alarmschwellenwert überschreitet, löst der Rauchmelder erneut Alarm aus. Ein durch Überschreitung des zweiten Alarmschwellenwerts ausgelöster Alarm kann nicht durch Drücken der Testtaste stummgeschaltet werden.
Neukalibrierung
Da sich die Betriebsbedingungen des Rauchmelders nach einer gewissen Installationszeit ändern können, sollten Sie den Rauchmelder gegebenenfalls neu kalibrieren, um einen neuen Rauchdetektionsschwellenwert zu erhalten und die optimale Leistung des Rauchmelders sicherzustellen. Gehen Sie dazu wie folgt vor:
Halten Sie die Testtaste 10 Sekunden lang gedrückt und lassen Sie sie los, sobald der Rauchmelder 2 Signaltöne ausgibt. Das Gerät gibt nach 5 Sekunden einen weiteren Signalton aus und beginnt mit der Kalibrierung. Die rote LED blinkt zur Anzeige alle 2 Sekunden.
Der Kalibrierungsvorgang dauert 1 bis 9 Minuten.
Nach Abschluss der Kalibrierung gibt der Rauchmelder einen zweitönigen Signalton aus. Die rote LED hört auf zu blinken, um anzuzeigen, dass er in den Normalmodus zurückgekehrt ist.
Wenn die Kalibrierung fehlschlägt, gibt der Rauchmelder fortlaufend Signaltöne aus, und die orangefarbene LED blinkt jede Sekunde. Entfernen Sie in diesem Fall die Batterie, drücken Sie zweimal die Testtaste zur vollständigen Entladung, und setzen Sie anschließend die Batterien wieder ein, um den Rauchmelder neu zu starten.
Installation

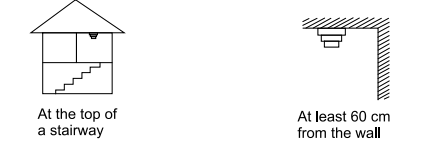

Installationsrichtlinie
Es wird empfohlen, den Installationsort im mittleren Bereich der Decke zu wählen.
Platzieren Sie den Melder nicht an folgenden Orten:
– In der Küche – Rauch vom Kochen kann einen unerwünschten Alarm auslösen.
– In der Nähe eines Ventilators, einer Leuchtstofflampe oder einer Klimaanlage – Luftströmungen dieser Geräte können die Empfindlichkeit des Melders beeinträchtigen.
– In der Nähe von Deckenbalken oder über einem Schrank – stehende Luft in diesen Bereichen kann die Empfindlichkeit des Melders beeinträchtigen.
– An der Spitze einer Decke in Form eines „A“.
Installationsempfehlung
Es wird empfohlen, den Rauchmelder an folgenden Orten zu installieren.
-In einem Deckenbereich mit vollständiger Sicht auf den Erfassungsbereich, unbehindert durch Geräte und Möbel.
-In der Nähe des Eingangs eines Raumes oder Hauses, um die Zutrittsaktivität zu überwachen.
Einschränkungen
-Installieren Sie den Rauchmelder nicht an Orten mit direkter Sonneneinstrahlung.
-Vermeiden Sie die Installation des Rauchmelders in Bereichen, in denen Geräte schnelle Temperaturänderungen im Erfassungsbereich verursachen können, z. B. Klimaanlagen, Heizungen usw.
-Vermeiden Sie große Hindernisse im Erfassungsbereich.
-Richten Sie ihn nicht direkt auf Wärmequellen wie Feuerstellen oder Heizkessel und nicht über Heizkörpern aus.
-Vermeiden Sie bewegliche Objekte im Erfassungsbereich, z. B. Vorhänge, Wandbehänge usw.
Drücken Sie die Testtaste, um den Testmodus aufzurufen. Gehen Sie im geschützten Bereich umher und achten Sie darauf, wann die LED aufleuchtet, um zu prüfen, ob die Erfassungsabdeckung ausreichend ist.
Wenn die Erfassungsabdeckung zufriedenstellend ist, ist die Installation abgeschlossen.
Montage des Rauchmelders
Schritt 1. Platzieren Sie den Rauchmelder am gewünschten Montageort und nutzen Sie die Reichweitentest-Funktion, um sicherzustellen, dass der Rauchmelder von der Alarmzentrale am Montageort empfangen werden kann.
Schritt 2. Nehmen Sie die im Lieferumfang enthaltene Montageschablone heraus. Die Größe der Abbildung entspricht der tatsächlichen Größe des Rauchmelders, und die perforierte Gestaltung ermöglicht ein einfaches Abtrennen nach der Installation.
Schritt 3. Positionieren Sie die Schablone fest an der Decke und verwenden Sie die vier Löcher als Vorlage, um Löcher zu bohren und bei Bedarf Dübel einzusetzen. Stellen Sie sicher, dass die Dübel bündig mit der Montagefläche abschließen.
Schritt 4. Setzen Sie die Montagehalterung auf die Montageschablone und schrauben Sie sie an die Wand. Die Halterung bietet bidirektionale Flexibilität. Benutzer können die Halterung entweder im Uhrzeigersinn oder gegen den Uhrzeigersinn drehen, um den Haken zu verriegeln.
Schritt 5. Der Rauchmelder verfügt an der Rückseite über drei Kerben zur einfachen Ausrichtung.
Schritt 6. Halten Sie den Rauchmelder mit besonderer Vorsicht und richten Sie die drei Kerben an den Haken der Montagehalterung aus.
Schritt 7. Drehen Sie ihn im Uhrzeigersinn, um den Haken zu verriegeln.
Schritt 8. Die Installation ist nun abgeschlossen. Sie können nun die Montageschablone abtrennen.
Der Rauchmelder ist für die Deckenmontage vorgesehen. Die ideale Montagehöhe für den Rauchmelder liegt zwischen 2.7 Metern und 3 Metern. Eine Montage über 3 Metern kann die Erfassungsleistung beeinträchtigen. (nur SD-29-HM/SD-29-HME)

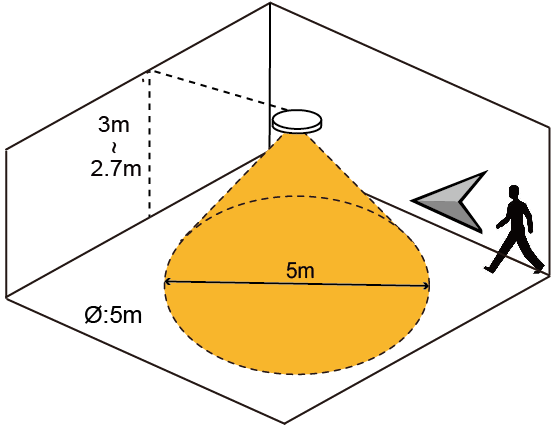

Der Rauchmelder bietet eine Erfassungsabdeckung eines 360°-Kreises mit einem Durchmesser von 5 Metern. Bitte beachten Sie die nachfolgenden Abbildungen für die Installationsdetails.

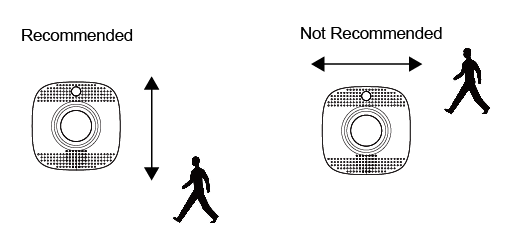

Bei Deckenmontage hat der PIR eine bessere Erfassungsleistung bei horizontaler Bewegung.
Quelle und englisches Original: VESTA Guide – VESTA-023. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
