IRD-23 / IRD-23SL

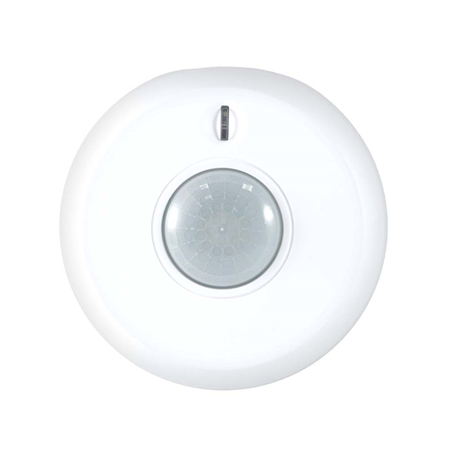

Dome PIR Bewegungsmelder
Der Dome PIR Bewegungsmelder ist für die Deckenmontage konzipiert und bietet eine 360°-Erfassungsabdeckung ohne blinde Flecken, um Bewegungen innerhalb eines zugewiesenen Bereichs zu erfassen und der Alarmzentrale zu signalisieren, den Alarm auszulösen, wenn ein Eindringling seinen Erfassungsbereich durchquert.
Der PIR-Melder besteht aus einem zweiteiligen Aufbau, bestehend aus dem PIR-Hauptgehäuse und einer Rückwand für die Wandmontage. Das Hauptgehäuse enthält die gesamte Elektronik und Optik, während die Grundplatte die Installation ermöglicht.
Das PIR-Hauptgehäuse verfügt über einen Sabotageschutzschalter, der aktiviert wird, wenn das Hauptgehäuse von der Rückwand entfernt wird, um unbefugten Zugriff und eine Entfernung von der Montagefläche zu verhindern. Der PIR-Melder kann Sie zudem auf Kommunikationsprobleme und einen niedrigen Batteriestand hinweisen.
Der Dome PIR ist in 2 Modellen erhältlich:
IRD-23: Betrieben mit 2 AA Alkaline 1,5V-Batterien
IRD-23SL: Betrieben mit 1 CR123A Lithium 3V-Batterie

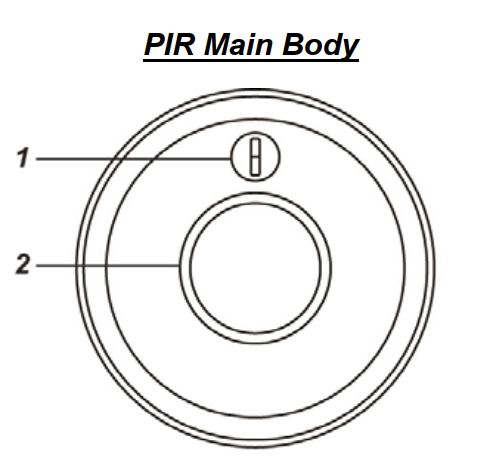

Identifizierung der Bauteile.
1. Testtaste, auch LED-Anzeige genannt
Die Testtaste dient gleichzeitig als LED-Anzeige. Die Testtaste wird zum Testen der Funkleistung sowie zu Anlernzwecken verwendet. Die LED-Anzeige zeigt den Status des Systems an.
IR-Sensor

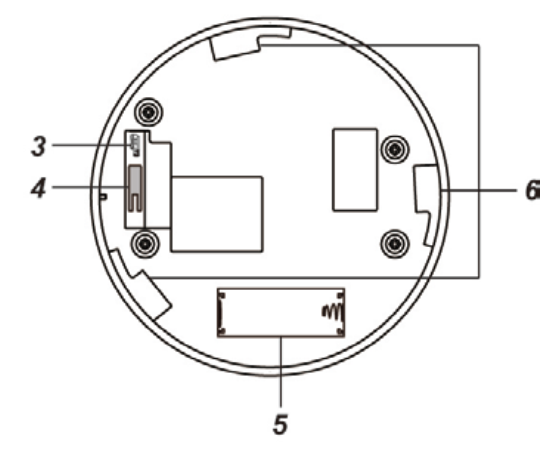

Jumper-Schalter zur Empfindlichkeitserhöhung (JP3)
Es handelt sich um einen 2-poligen Jumper-Schalter:
Wenn der Jumper AUS ist (wenn die Jumper-Brücke entfernt oder auf einem Pin „geparkt“ ist),
befindet sich die Erfassungsempfindlichkeit des PIR-Melders auf einem normalen Niveau. (Werkseinstellung)
Wenn der Jumper EIN ist, ist die Erfassungsempfindlichkeit des PIR-Melders hoch.
Sabotageschalter
Der Sabotageschalter schützt den PIR-Melder vor einer Entfernung vom Montageort.
5. Batteriefach
IRD-23: 2 AA Alkaline 1,5V-Batterien.
IRD-23SL: 1 CR123A Lithium 3V-Batterie

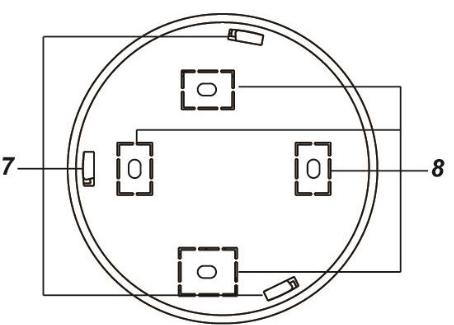

Montagelöcher
Haken
Ausbrechöffnungen für Deckenmontage (Innen)
LED-Anzeige
Im normalen Betriebsmodus leuchtet die LED-Anzeige nicht, außer in den folgenden Situationen:
Wenn sich der PIR-Melder im Zustand niedrigen Batteriestands befindet, leuchtet die LED bei jeder Übertragung einer erkannten Bewegung für etwa 2 Sekunden auf.
Wenn die Abdeckung geöffnet und der Sabotageschalter ausgelöst wird, leuchtet die LED 2 Sekunden lang auf, um anzuzeigen, dass das „Sabotage„-Signal übertragen wird.
Wenn der Sabotagezustand bestehen bleibt, leuchtet die LED bei jeder Übertragung einer erkannten Bewegung auf.
Wenn sich der PIR-Melder im Testmodus befindet, leuchtet die LED bei jeder erkannten Bewegung auf.
Ruhetimer
Der PIR-Melder verfügt über eine „Ruhezeit“ von etwa 1 Minute, um Energie zu sparen. Nach der Übertragung einer erkannten Bewegung sendet der PIR-Melder 1 Minute lang nicht erneut; jede weitere während dieser Ruhezeit erkannte Bewegung verlängert die Ruhezeit um eine weitere Minute. Auf diese Weise wird die Batterie durch kontinuierliche Bewegung vor einem PIR-Melder nicht übermäßig beansprucht.
Überwachungsfunktion
Der PIR-Melder überträgt alle 30 bis 50 Minuten ein Überwachungssignal. Wenn die Alarmzentrale die von einem bestimmten PIR-Melder übertragenen Überwachungssignale innerhalb einer voreingestellten Zeit nicht empfängt, wird eine Störungsmeldung „Außer Betrieb“ generiert.
Funktion zur Empfindlichkeitserhöhung
Sie können die Funktion zur Empfindlichkeitserhöhung nutzen, um die Erfassungsempfindlichkeit des IR-Melders zu erhöhen. Um die Erfassungsempfindlichkeit zu erhöhen, setzen Sie bitte den JP3-Jumper auf die Position EIN. Um die normale Erfassungsempfindlichkeit beizubehalten, setzen Sie den JP3-Jumper auf die Position AUS (Werkseinstellung).
Testmodus
Der PIR-Melder kann durch Drücken der Testtaste, auch LED auf der Frontabdeckung genannt, in den Testmodus versetzt werden. Im Testmodus wird der Ruhetimer deaktiviert und die LED-Anzeige blinkt bei jeder erkannten Bewegung. Bei jedem Drücken der Testtaste sendet der PIR-Melder ein Testsignal an die Alarmzentrale für einen Funkreichweitentest und wechselt für 3 Minuten in den Testmodus. Er verlässt den Testmodus nach 3 Minuten automatisch und kehrt in den normalen Modus zurück.
Batterie
Der PIR-Melder verwendet je nach PIR-Modell unterschiedliche Batterien:
IRD-23: 2 AA Alkaline 1,5V-Batterien
IRD-23SL: 1 CR123A Lithium 3V-Batterie
Die Batterien sind im Lieferumfang enthalten. Der PIR-Melder verfügt über eine Funktion zur Erkennung eines niedrigen Batteriestands. Ein Signal für niedrigen Batteriestand wird zusammen mit den regulären Signalübertragungen an die Alarmzentrale gesendet, damit diese den Status entsprechend anzeigen kann.
Hinweis:
Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterien den Sabotageschalter zweimal, um eine vollständige Entladung zu bewirken, bevor Sie neue Batterien einlegen.
Sabotagekontakt
Der PIR-Melder verfügt über einen Sabotagekontakt auf der Rückseite des PIR-Gehäuses. Wenn der PIR-Melder ordnungsgemäß auf der Rückwand montiert ist, wird der Sabotagekontakt zusammengedrückt. Wird der PIR-Melder von der Rückwand entfernt, wird der Sabotagekontakt aktiviert und löst aus, sodass der PIR-Melder ein Sabotagesignal an die Alarmzentrale sendet.
Erste Schritte
Legen Sie die Batterie in das Batteriefach ein.
Die LED-Anzeige blinkt für 30 Sekunden dauerhaft. (Der PIR-Melder wärmt sich auf). Während der Aufwärmphase wird der PIR-Melder nicht ausgelöst. Es wird empfohlen, sich während dieser Zeit vom Erfassungsbereich fernzuhalten. Nach Ablauf der Aufwärmphase erlischt die LED, und der PIR-Melder ist betriebsbereit.
Versetzen Sie die Alarmzentrale in den Lernmodus; Einzelheiten dazu finden Sie in der Anleitung der Alarmzentrale.
Drücken Sie die Lern-/Testtaste auf der Frontabdeckung.
Empfängt die Alarmzentrale ein Signal des PIR-Melders, zeigt sie die entsprechenden Informationen an. Schließen Sie den Lernvorgang gemäß der Anleitung der Alarmzentrale ab.
Nachdem der PIR-Melder angelernt wurde, versetzen Sie die Alarmzentrale in den Modus „Walk Test“, halten Sie den PIR-Melder an der gewünschten Position und drücken Sie die Testtaste, um zu bestätigen, dass sich diese Position innerhalb der Signalreichweite der Alarmzentrale befindet.
Sobald Sie mit der Funktion des PIR-Melders am gewählten Standort zufrieden sind, können Sie mit der Installation fortfahren.
Installationsrichtlinie
Der PIR-Melder ist für die Deckenmontage konzipiert

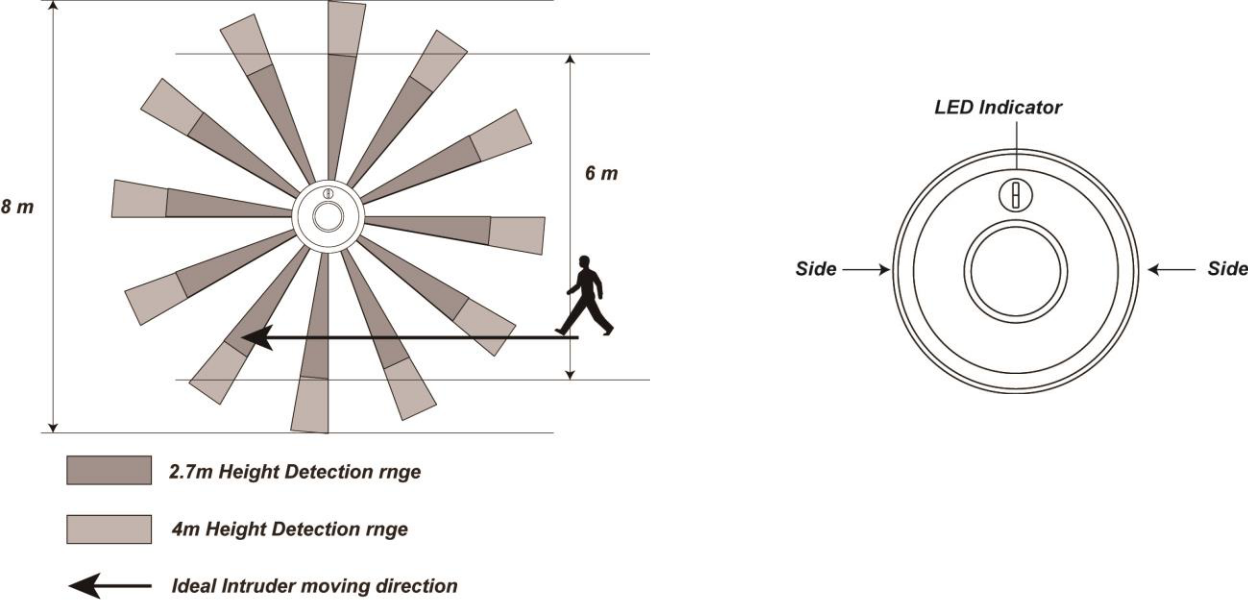

Bei einer Montagehöhe von 2,7 Metern bietet der PIR-Melder eine Erfassungsabdeckung eines 360°-Kreises mit einem Durchmesser von etwa 6 Metern.
Bei einer Montagehöhe von 4 Metern bietet der PIR-Melder eine Erfassungsabdeckung eines 360°-Kreises mit einem Durchmesser von etwa 8 Metern.
Für eine optimale Leistung drehen Sie den PIR-Melder so, dass sich ein Eindringling seitlich durch dessen Erfassungsbereich bewegen würde.
Hinweis:
Um die „Seiten“ des PIR-Melders zu bestimmen, halten Sie den PIR-Melder so, dass die LED-Anzeige nach oben zeigt; die linke und rechte Seite des PIR-Melders gelten als dessen Seiten. Der PIR-Sensor ist am empfindlichsten, wenn sich der Eindringling von einer Seite zur anderen bewegt
Weitere Informationen finden Sie in den nachfolgenden Abbildungen.
Es wird empfohlen, den PIR-Melder an folgenden Orten zu installieren.
An einer Deckenstelle mit vollständiger Sicht auf den Erfassungsbereich, unverstellt durch Geräte und Möbel.
In der Nähe des Eingangs eines Raums oder Hauses, um Eintrittsaktivitäten zu überwachen.
Einschränkungen
Wenn eine Tür bereits durch einen Türkontakt geschützt ist, installieren Sie den PIR-Melder nicht zu nahe an der Tür. Werden Türkontakt und PIR-Melder gleichzeitig ausgelöst und senden Signale, können sich die Signale überlagern und gegenseitig aufheben.
Installieren Sie den PIR-Melder nicht in direktem Sonnenlicht.
Vermeiden Sie die Installation des PIR-Melders in Bereichen, in denen Geräte schnelle Temperaturänderungen im Erfassungsbereich verursachen können, z. B. Klimaanlagen, Heizgeräte usw.
Vermeiden Sie große Hindernisse im Erfassungsbereich.
Richten Sie den Melder nicht direkt auf Wärmequellen wie Feuerstellen oder Heizkessel und nicht direkt auf Heizkörper.
Vermeiden Sie bewegliche Objekte im Erfassungsbereich, z. B. Vorhänge, Wandbehänge usw.
Nachdem der Installationsort ausgewählt wurde, folgen Sie den nachstehenden Schritten, um den PIR-Melder zu montieren.
Drücken Sie die Testtaste, um in den Testmodus zu gelangen. Gehen Sie im geschützten Bereich umher, achten Sie darauf, wann die LED aufleuchtet, und prüfen Sie, ob die Erfassungsabdeckung ausreichend ist.
Sobald die Erfassungsabdeckung als zufriedenstellend festgestellt wurde, ist die Installation abgeschlossen.
Montagemethode
Der PIR-Melder ist für die Deckenmontage konzipiert
Die Rückwand verfügt über 4 Ausbrechöffnungen, an denen der Kunststoff für die Deckenmontage dünner ist.
Nachdem das Anlernen des PIR-Melders und der Walk-Test abgeschlossen sind, fahren Sie mit der Montage des PIR-Melders gemäß den nachstehenden Anweisungen fort.
Brechen Sie die 4 Ausbrechöffnungen auf der Innenseite der Rückwand heraus
Verwenden Sie die Ausbrechöffnungen als Schablone, bohren Sie Löcher in die Decke und setzen Sie bei Bedarf Dübel ein.
Schrauben Sie die Rückwand entsprechend den gebohrten Löchern an der Decke fest.

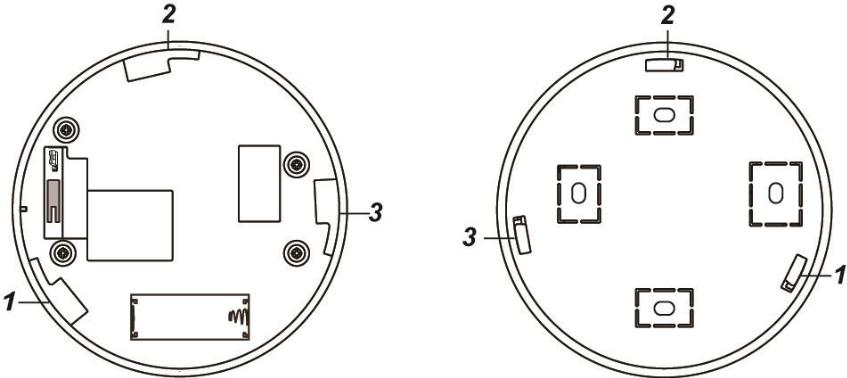

Die Rückwand weist auf der Innenseite Nummern zur Kennzeichnung der Montagelochnummer auf, die der Nummer des Montagehakens auf der Rückseite des Hauptgehäuses entspricht. Richten Sie bei der Installation das Montageloch am Montagehaken aus. Die Position von Montagehaken und -loch entnehmen Sie der nachstehenden Abbildung.
PIR-Hauptgehäuse Rückansicht Rückwand Innenansicht Setzen Sie das PIR-Hauptgehäuse auf die Rückwand. Passen Sie die Haken der Rückwand in die Montagelöcher des PIR-Hauptgehäuses ein

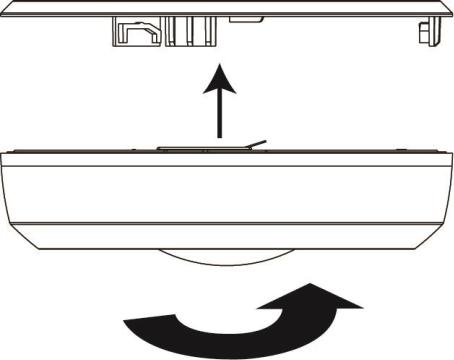

Drehen Sie das PIR-Hauptgehäuse im Uhrzeigersinn, um die Haken im Montageloch zu verriegeln. Siehe nachstehende Abbildung.
Die Montage des PIR-Melders ist nun abgeschlossen.
