Deutsche Anleitung für VESTA-012N — das Produkt erhalten Sie direkt in unserem Shop.
KPT-39N-BLE
BLUETOOTH FERNBEDIENUNG TASTATUR

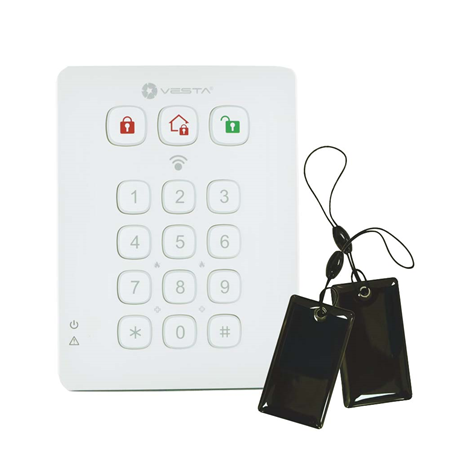

Die KPT-39N-BLE ist eine Fernbedienungstastatur mit Bluetooth und NFC-Lesegerät. Sie ist für die schnelle Zugangskontrolle der Alarmzentrale mittels Benutzer-PIN-Code, NFC-Etikett oder durch Annäherung des gekoppelten Smartphones an die Tastatur zum Unscharfschalten des Systems konzipiert. Die Tastatur kann Funksignale an die Alarmzentrale senden und von ihr empfangen.
Die Fernbedienungstastatur kann auf einer ebenen Fläche oder Wand mit Schrauben montiert werden. Sie verfügt außerdem über einen Sabotageschutzschalter, der bei jedem unbefugten Versuch, den Deckel zu öffnen oder die Tastatur von der Montagefläche zu lösen, aktiviert wird.

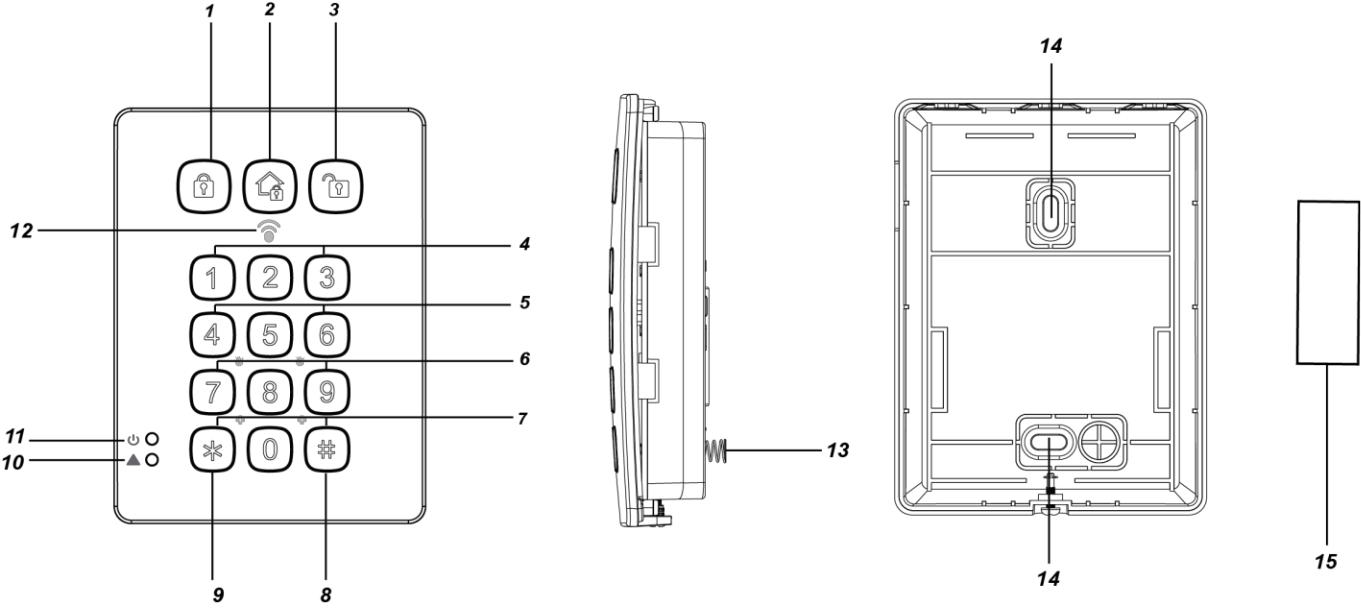

Teilebezeichnung
Scharf-Taste
Home-Taste
Unscharf-Taste
Panikalarm (falls aktiviert)
Drücken Sie gleichzeitig 1 und 3, um den Panikalarm auszulösen
Feueralarm (falls aktiviert)
Drücken Sie gleichzeitig 4 und 6, um den Feueralarm auszulösen
Medizinischer Alarm (falls aktiviert)
Drücken Sie gleichzeitig 7 und 9, um den medizinischen Alarm auszulösen
Lerncode senden
Drücken Sie ＊ und dann die Taste 7 (im Programmiermodus)
Drücken Sie gleichzeitig die Tasten # und * (im normalen Betriebsmodus)
# Taste
Drücken, um den aktuellen Systemmodus zu prüfen
* Taste
Fehler-LED (Orange LED)
Betriebs-LED (Grüne LED)
Erkennungsbereich für NFC-Etikett
Halten Sie das NFC-Etikett nahe an den Erkennungsbereich, um auf das Alarmsystem zuzugreifen
Sabotageschalter
Montagelöcher
NFC-Etikett
Hinweis:
Ein kurzer Piepton ertönt beim Drücken einer Taste, um anzuzeigen, dass die gedrückte Taste gültig ist.
4 aufeinanderfolgende Pieptöne zeigen einen Fehler an, und der Benutzer sollte den Vorgang wiederholen.
Schnelleinrichtung
Tastatur zur VESTA-Alarmzentrale hinzufügen
SCHRITT 1: Versetzen Sie die Alarmzentrale in den Lernmodus:

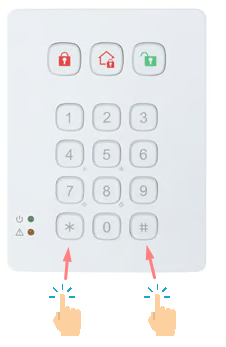

SCHRITT 2: Halten Sie die Tasten * und # gleichzeitig 4 Sekunden lang gedrückt, während sich die Alarmzentrale im Lernmodus befindet, um die Tastatur hinzuzufügen.
Wie versetzt man die Alarmzentrale in den Lernmodus?
LED-Anzeige
Betriebs-LED (Grün):
Leuchtet 5 Sekunden lang: nach erfolgreichem Abschluss einer gültigen Tastenfolge.
Blinkt 5 Sekunden lang: niedriger Batteriestand im normalen Betriebsmodus.
Wenn die Betriebs-LED erlischt, bevor eine gültige Tastenfolge abgeschlossen ist, werden die zuvor eingegebenen Tasten ignoriert.
Fehler-LED (Orange):
Unscharf-Taste und orangefarbene LED leuchten zusammen mit 5 Pieptönen: Alarmspeicher (abhängig von der Alarmzentrale).
Blinken:
-Nur Blinken: Es wird innerhalb von 10 Sekunden keine Antwort von der Alarmzentrale gesendet.
– Blinken zusammen mit 2 Pieptönen: Anforderung für Home-Modus während des Scharf-Modus.
-Blinken zusammen mit 3 Pieptönen: Anforderung für Home- oder Scharf-Modus, wenn ein Fehlerzustand vorliegt.
-Blinken zusammen mit 4 Pieptönen: PIN-Code war falsch.
Allgemeiner Betrieb
Programmiermodus aufrufen — Geben Sie den Tastatur-PIN-Code ein und drücken Sie dann die Taste ＊.
Panikalarm — Drücken Sie gleichzeitig die Taste 1 + Taste 3. (falls die Funktion aktiviert ist)
Feueralarm — Drücken Sie gleichzeitig die Taste 4 + Taste 6. (falls die Funktion aktiviert ist)
Medizinischer Alarm — Drücken Sie gleichzeitig die Taste 7 + Taste 9. (falls die Funktion aktiviert ist)
Status der Alarmzentrale prüfen — Im normalen Modus die Taste # drücken.
Ein-/Ausgangston aktivieren/deaktivieren — Drücken Sie gleichzeitig die Taste 1 + Taste 2 für 2 Sekunden. (Die Tastatur gibt einen langen Piepton aus, um anzuzeigen, dass die Funktion aktiviert ist, und 2 kurze Pieptöne, um anzuzeigen, dass die Funktion deaktiviert ist.)
Stromversorgung
Die Fernbedienungstastatur verwendet eine CR123 3V Lithiumbatterie als Stromquelle.
Die Fernbedienungstastatur kann außerdem den Batteriestatus erkennen. Wenn die Batteriespannung niedrig ist, blinkt die Betriebs-LED während des Betriebs 5 Sekunden lang. Das Signal für niedrigen Batteriestand wird zusammen mit den regulären Signalübertragungen an die Alarmzentrale gesendet, um den Status entsprechend anzuzeigen.
Vor dem Versand wird die Batterie werkseitig vorinstalliert.
Beim Batteriewechsel drücken Sie vor dem Einsetzen einer neuen Batterie mehrmals eine beliebige Taste, um eine Entladung zu bewirken.
Energiesparfunktion
Im Ruhezustand befindet sich die Fernbedienungstastatur im Standby-Modus und verbraucht keinen Strom. Sie aktiviert sich und erwacht für 5 Sekunden, wenn eine beliebige Taste gedrückt wird.
Nach 5 Sekunden Tasteninaktivität schaltet sich die Stromversorgung ab, und die Tastatur kehrt in den Standby-Modus zurück.
Sabotageschutz
Die Tastatur ist gegen jeden Versuch geschützt, den Deckel zu öffnen oder die Tastatur von ihrer Montagefläche zu lösen.
Der Sabotageschutz ist deaktiviert, wenn sich die Tastatur im Programmiermodus befindet.
Überwachungssignal
Nach der Installation sendet das Funktastatur automatisch Überwachungssignale an die Alarmzentrale in einem Intervall von 30-50 Minuten.
Wenn die Alarmzentrale das Signal vom Funktastatur über einen voreingestellten Zeitraum nicht empfangen hat, betrachtet die Alarmzentrale das Funktastatur als gestört und reagiert entsprechend den Einstellungen der Alarmzentrale.
Anlernen des Tastaturs an die Alarmzentrale
Schritt 1. Versetzen Sie die Alarmzentrale in den Lernmodus. Beachten Sie hierzu die Anleitung der Alarmzentrale.
Schritt 2. Tastatur Normalmodus
Halten Sie im Tastatur Normalmodus die Taste ＊ und die Taste # 2 Sekunden lang gedrückt, um den Lerncode an die Alarmzentrale zu senden.
Tastatur Programmiermodus
Alternativ können Sie das Funktastatur zunächst in den Programmiermodus versetzen. Geben Sie den Tastatur-PIN-Code ein (Standard: 0000)
und drücken Sie anschließend die Taste ＊. Die drei
Schritt 3. Beachten Sie die Anleitung der Alarmzentrale, um den Anlernvorgang abzuschließen. Bei erfolgreichem Anlernen gibt das Tastatur beim Empfang des Bestätigungssignals von der Alarmzentrale 3 Signaltöne aus. Falls das Tastatur nicht 3 Signaltöne ausgibt, wiederholen Sie Schritt 2, um den Lerncode erneut zu senden.
Schritt 4. Nachdem das Funktastatur angelernt wurde, versetzen Sie die Alarmzentrale in den Testmodus (Walk Test), halten Sie das Funktastatur an der gewünschten Position und senden Sie den Lerncode an die Alarmzentrale, um zu bestätigen, dass sich diese Position innerhalb der Signalreichweite der Alarmzentrale befindet.
Bearbeiten des Tastatur-Funktionsbereichs
Folgen Sie den nachstehenden Anweisungen, um den Tastaturbereich in der Alarmzentrale zu ändern
Verwenden Sie die Funktion Gerät bearbeiten der Alarmzentrale, um die Bereichseinstellung des Tastaturs zu ändern.
Versetzen Sie die Alarmzentrale in den Lernmodus.
Halten Sie die Taste ＊ und die Taste # des Tastaturs 2 Sekunden lang gedrückt, um den Lerncode an die Alarmzentrale zu senden.
Tag hinzufügen/Tag löschen – Vorgehensweise
Das Tastatur ist in der Lage, NFC-(Near Field Communication)-Tags an die Alarmzentrale zu übertragen, und Sie können jedem NFC-Tag auf der Webseite der Alarmzentrale einen Benutzer-PIN-Code und einen Benutzernamen zuweisen. Die NFC-Tags können anschließend verwendet werden, um über das Tastatur den Modus des Alarmsystems zu steuern. Die Anzahl der NFC-Tags und Benutzer-PIN-Codes wird auf der Webseite der Alarmzentrale verwaltet.
A) Tag hinzufügen:
Beim Hinzufügen eines neuen Tags muss sich das Tastatur im normalen Betriebsmodus befinden.

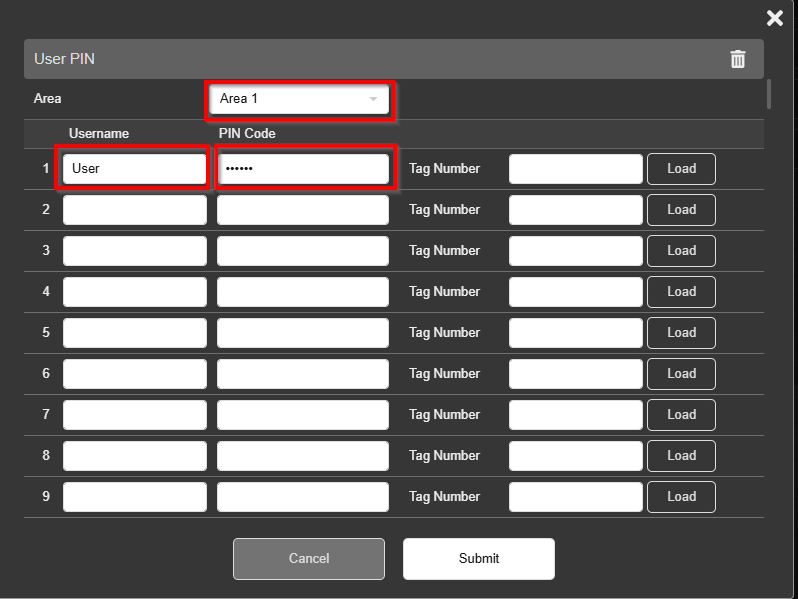

Schritt 1. Rufen Sie die PIN-Code-Seite auf der Webseite der Alarmzentrale auf, geben Sie einen 4- oder 6-stelligen Benutzer-PIN-Code sowie einen Benutzernamen für das Tag ein und weisen Sie den Benutzer-PIN-Code einem Bereich zu.
Schritt 2. Nachdem das VESTA-012N erfolgreich an die Alarmzentrale angelernt wurde, drücken Sie

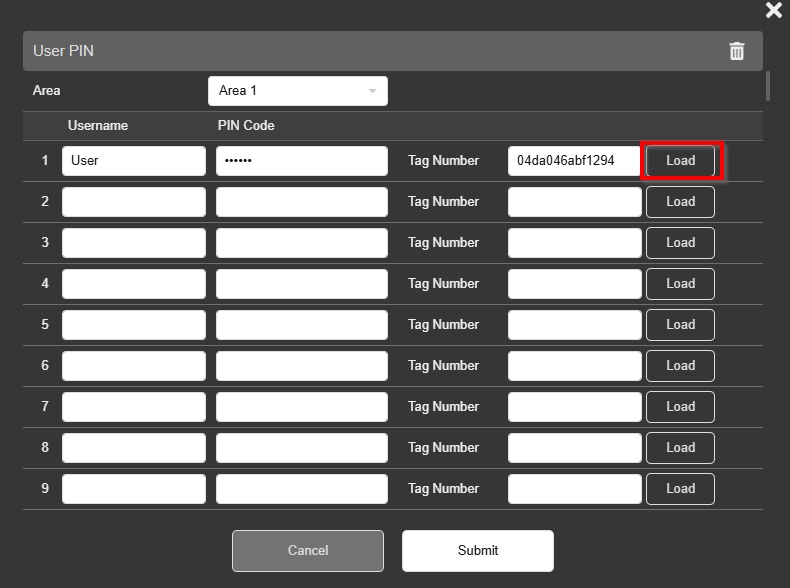

Schritt 3. Klicken Sie auf der PIN-Code-Seite wie unten dargestellt auf die Schaltfläche Load. Die entsprechende Tag-Nummer wird geladen. Klicken Sie auf Submit, um die Benutzercode-Einstellung zu speichern.
Schritt 4. Das Tag wurde hinzugefügt. Sie können das Tag verwenden, um das System scharf zu schalten, im Home-Modus scharf zu schalten oder unscharf zu schalten. Wenn das Tastatur durch Einlegen der Batterien eingeschaltet wird, blinkt die orangefarbene LED und die weiße Hintergrundbeleuchtung schaltet sich ein. Wenn die LED erlischt, warten Sie 10 Sekunden, bis der Tag-Sensor des Tastaturs betriebsbereit ist.
B) Tag löschen:
Schritt 1. Rufen Sie die PIN-Code-Seite auf der Webseite der Alarmzentrale auf.
Schritt 2. Löschen Sie die Tag-Nummer manuell und klicken Sie auf Submit.
Schritt 3. Das Tag wurde gelöscht.
Programmiermodus
Programmiermodus aufrufen:
Versetzen Sie das Funktastenfeld in den Programmiermodus, indem Sie den KP-PIN-Code eingeben (Standard: 0000) und anschließend die ＊-Taste drücken. Alle drei LEDs leuchten auf, begleitet von einem langen Signalton.
Funktionen im Programmiermodus:
Taste ＊ und anschließend Taste 1 drücken — BLE-Pairing-Modus aktivieren.
Anstatt im Programmiermodus die Taste ＊ und anschließend die Taste 1 zu drücken, um den BLE-Pairing-Modus aufzurufen, können Sie auch bei geöffnetem Sabotagekontakt die Tasten ＊ und 0 gleichzeitig 2 Sekunden lang am Tastenfeld gedrückt halten, um schnell in den BLE-Pairing-Modus zu gelangen.
Taste ＊ und anschließend Taste 2 drücken — Doppeltasten-Funktion (1+3) für Überfallalarm aktivieren
Taste ＊ und anschließend Taste 3 drücken — Doppeltasten-Funktion (4+6) für Feueralarm aktivieren
Taste ＊ und anschließend Taste 4 drücken — Doppeltasten-Funktion (7+9) für Notfallalarm aktivieren
Taste ＊ und anschließend Taste 5 drücken — Alle Doppeltasten-Funktionen deaktivieren (Standard)
Taste ＊ und anschließend Taste 6 drücken — Tastenfeld-PIN-Code bearbeiten
Taste ＊ und anschließend Taste 7 drücken — Lernsignal übertragen. Das Funktastenfeld gibt einen langen Signalton aus.
Taste ＊ und anschließend Taste 8 drücken — Funktion Scharf-/Unscharfschalten ohne Benutzer-PIN-Code aktivieren.
(Nähere Informationen finden Sie unter „Scharfschalten Ohne PIN-Code der Alarmzentrale“).
Taste ＊ und anschließend Taste 9 drücken — Funktion Scharfschalten mit Benutzer-PIN-Code der Alarmzentrale aktivieren (Standard).
(Nähere Informationen finden Sie unter „Scharfschalten mit PIN-Code der Alarmzentrale“).
Programmiermodus verlassen:
Drücken Sie die Unscharf-Taste zweimal, um den Programmiermodus zu verlassen. Alternativ verlässt das Funktastenfeld nach 5 Minuten Inaktivität automatisch den Programmiermodus und kehrt in den Standby-Modus zurück. Alle LEDs erlöschen, und das Tastenfeld gibt einen langen Signalton aus.
Systemmodus-Steuerung
Nachdem das Tastenfeld erfolgreich an der Alarmzentrale des Alarmsystems angelernt wurde, kann der Benutzer den Systemstatus über das Tastenfeld ändern.
Es gibt zwei Möglichkeiten, das System scharf zu schalten.
Außer-Haus-Scharfschaltung/Zuhause-Scharfschaltung des Systems durch Eingabe des Benutzer-PIN-Codes der Alarmzentrale.
Außer-Haus-Scharfschaltung/Zuhause-Scharfschaltung des Systems ohne Eingabe des Benutzer-PIN-Codes der Alarmzentrale. Zum Unscharfschalten des Systems ist stets die Eingabe des Benutzer-PIN-Codes der Alarmzentrale erforderlich.
Scharfschalten mit PIN-Code der Alarmzentrale:
Drücken Sie im Programmiermodus die Taste ＊ und anschließend die Taste 9, um die Funktion Scharfschalten mit Benutzer-PIN-Code zu aktivieren.
Scharfschaltungsmodus aufrufen: Geben Sie einen beliebigen Benutzercode der Alarmzentrale ein und drücken Sie die Taste (Außer-Haus-Scharfschaltung), oder drücken Sie die Taste (Außer-Haus-Scharfschaltung) und halten Sie ein NFC-Label vor. Liegt an der Alarmzentrale keine Störung vor und die Scharfschaltung ist erfolgreich, leuchtet die LED auf, begleitet von einem langen Signalton.
Zuhause-Modus aufrufen: Geben Sie einen beliebigen Benutzercode der Alarmzentrale ein und drücken Sie die Taste (Zuhause-Scharfschaltung), oder drücken Sie die Taste (Zuhause-Scharfschaltung) und halten Sie ein NFC-Label vor. Liegt an der Alarmzentrale keine Störung vor und die Scharfschaltung ist erfolgreich, leuchtet die LED auf, begleitet von 3 Signaltönen.
In den Unscharf-Modus zurückkehren: Geben Sie einen beliebigen Benutzercode der Alarmzentrale ein und drücken Sie die Taste (Unscharf-Taste), oder drücken Sie die Taste (Unscharf-Taste) und halten Sie ein NFC-Label vor. Ist das Unscharfschalten erfolgreich, leuchtet die LED auf, begleitet von 2 Signaltönen. Liegt ein Alarmspeicher vor, leuchten die LED der (Unscharf-Taste) und die Störungs-LED auf, begleitet von 5 Signaltönen.
Scharfschalten Ohne PIN-Code der Alarmzentrale:
Drücken Sie im Programmiermodus die Taste ＊ und anschließend die Taste 8, um die Funktion Scharf-/Unscharfschalten ohne Benutzer-PIN-Code zu aktivieren
Scharfschaltungsmodus aufrufen: Drücken Sie die Taste (Außer-Haus-Scharfschaltung) . Liegt an der Alarmzentrale keine Störung vor und die Scharfschaltung ist erfolgreich, leuchtet die LED (Außer-Haus-Scharfschaltung) auf, begleitet von einem langen Signalton.
Zuhause-Modus aufrufen: Drücken Sie die Taste (Zuhause-Scharfschaltung). Liegt an der Alarmzentrale keine Störung vor und die Scharfschaltung ist erfolgreich, leuchtet die LED (Zuhause-Scharfschaltung) auf, begleitet von 3 Signaltönen.
In den Unscharf-Modus zurückkehren: Geben Sie einen beliebigen Benutzercode der Alarmzentrale und die Taste (Unscharf-Taste) ein, oder drücken Sie die Taste (Unscharf-Taste) und halten Sie ein Label vor. Ist das Unscharfschalten erfolgreich, leuchtet die LED (Unscharf-Taste) auf, begleitet von 2 Signaltönen. Liegt ein Alarmspeicher vor, leuchten die LED der (Unscharf-Taste) und die Störungs-LED auf, begleitet von 5 Signaltönen. (Zum Unscharfschalten ist stets ein Benutzercode der Alarmzentrale oder ein NFC-Label erforderlich.)
Bluetooth-Funktion zum Unscharfschalten des Systems über das Smartphone
Um die Bluetooth-Funktion des Bedienteils zum Unscharfschalten des Systems über das Smartphone zu nutzen, muss die Alarmzentrale auf dem Home Portal Server registriert sein.
SmartHomeSec APP wird verwendet, um das Smartphone per Bluetooth mit dem Bedienteil zu koppeln. Bis zu 25 Smartphones können mit dem Bedienteil gekoppelt werden, um das System über die SmartHomeSec APP unscharf zu schalten.
Bitte rufen Sie den APP Store oder Google Play auf und suchen Sie nach SmartHomeSec, um die Anwendung herunterzuladen.
Bluetooth-Einrichtung
Koppeln des Bedienteils mit einem oder mehreren Smartphones
Schritt 1. Versetzen Sie das Bedienteil im Sabotage-offen-Zustand in den BLE-Kopplungsmodus, indem Sie die Taste ＊ und die Taste 0 gemeinsam 2 Sekunden lang gedrückt halten. Beim Aktivieren des BLE-Kopplungsmodus gibt das Bedienteil einen langen Signalton aus, und die grüne sowie die orangefarbene LED leuchten während des BLE-Kopplungsmodus.

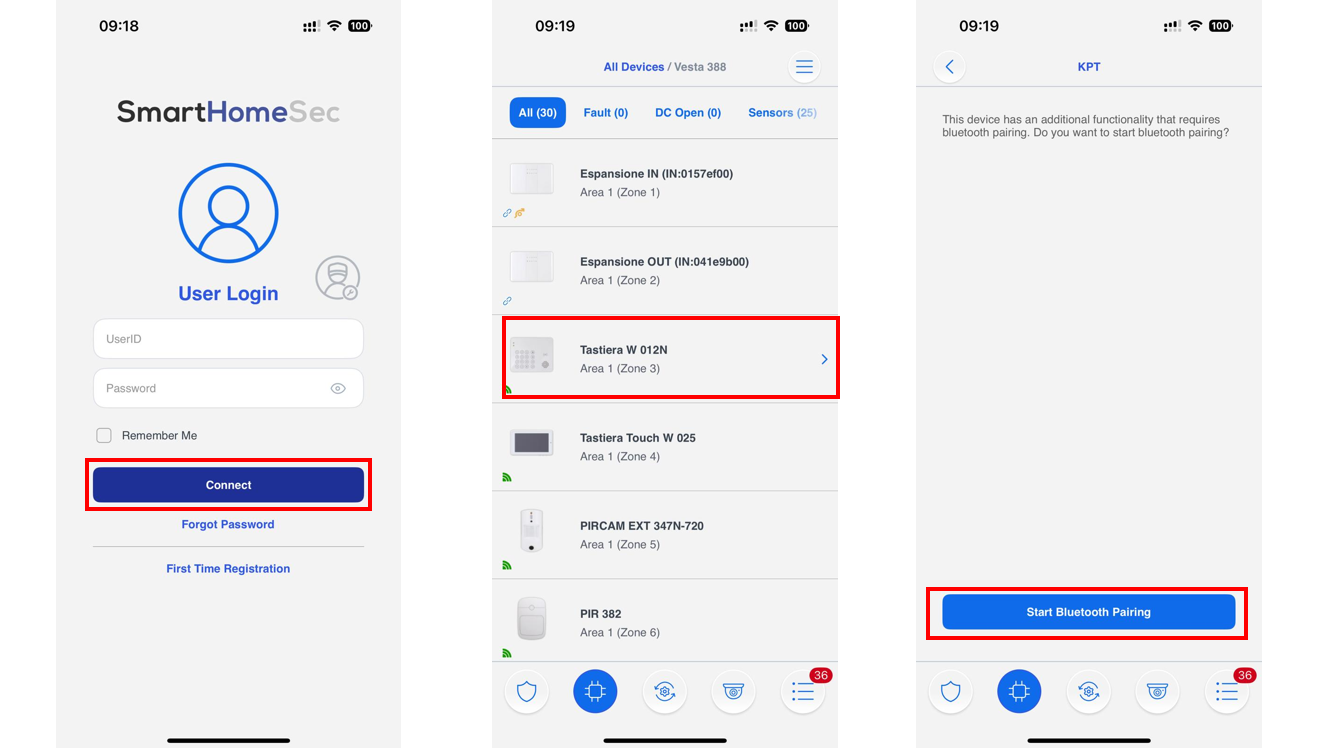

Schritt 2. Öffnen Sie auf Ihrem Smartphone die SmartHomeSec App, geben Sie die registrierte Benutzer-ID und das Passwort ein, und tippen Sie auf Connect, um sich in Ihrem Konto anzumelden.
Hinweis:
Stellen Sie sicher, dass Bluetooth in den Einstellungen Ihres Smartphones aktiviert ist.
Schritt 2 Schritt 3 Schritt 3. Gehen Sie zur Seite Alle Geräte und wählen Sie VESTA-012N aus. Tippen Sie auf „Bluetooth-Kopplung starten“.

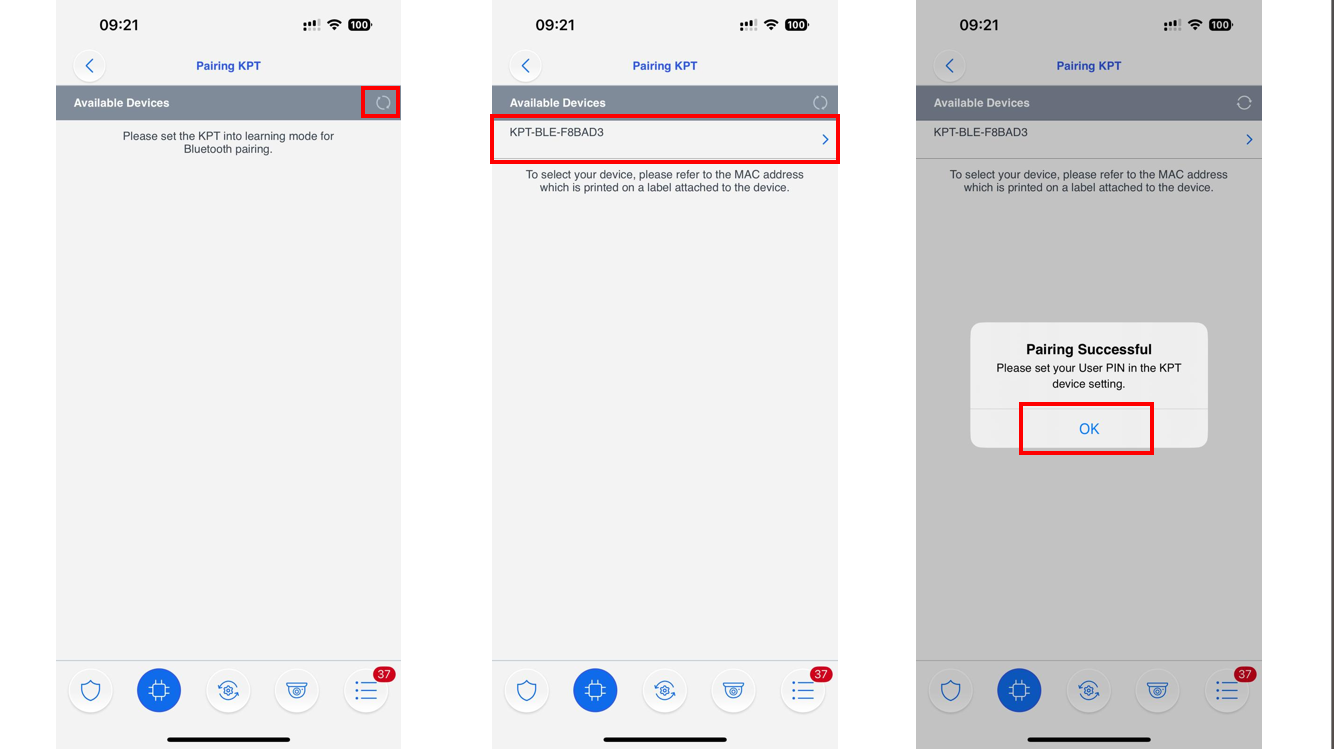

Schritt 4. Die App beginnt automatisch mit der Suche nach dem Bedienteil, das sich im BLE-Kopplungsmodus befindet. Falls die Suche nicht automatisch startet, tippen Sie auf die Schaltfläche auf dem Bildschirm, um nach dem Bedienteil zu suchen.
Sobald das erkannte Bedienteil in der Liste angezeigt wird, tippen Sie darauf, um zur Seite mit dem Kopplungs-PIN-Code zu gelangen. Geben Sie den BLE-Kopplungs-PIN-Code ein (Standard: 000000) und tippen Sie auf die Schaltfläche Pair, um fortzufahren.
Schritt 4 Schritt 5 Hinweis:
Um den Kopplungs-PIN-Code zu bearbeiten, geben Sie den 6-stelligen PIN-Code und ＊ am Bedienteil im BLE-Kopplungsmodus ein.
Wenn die PIN-Code-Einstellung bestätigt wird, gibt das Bedienteil 1 langen Signalton aus. Wenn die PIN-Code-Einstellung nicht bestätigt wird, gibt das Bedienteil 4 Signaltöne aus.
Schritt 5. Wenn das Dialogfeld Pairing Successful in der APP angezeigt wird, war die Kopplung erfolgreich.
Klicken Sie auf OK, und Sie gelangen zur Einstellungsseite des KPT-Geräts, auf der Sie Ihren PIN-Code festlegen müssen.

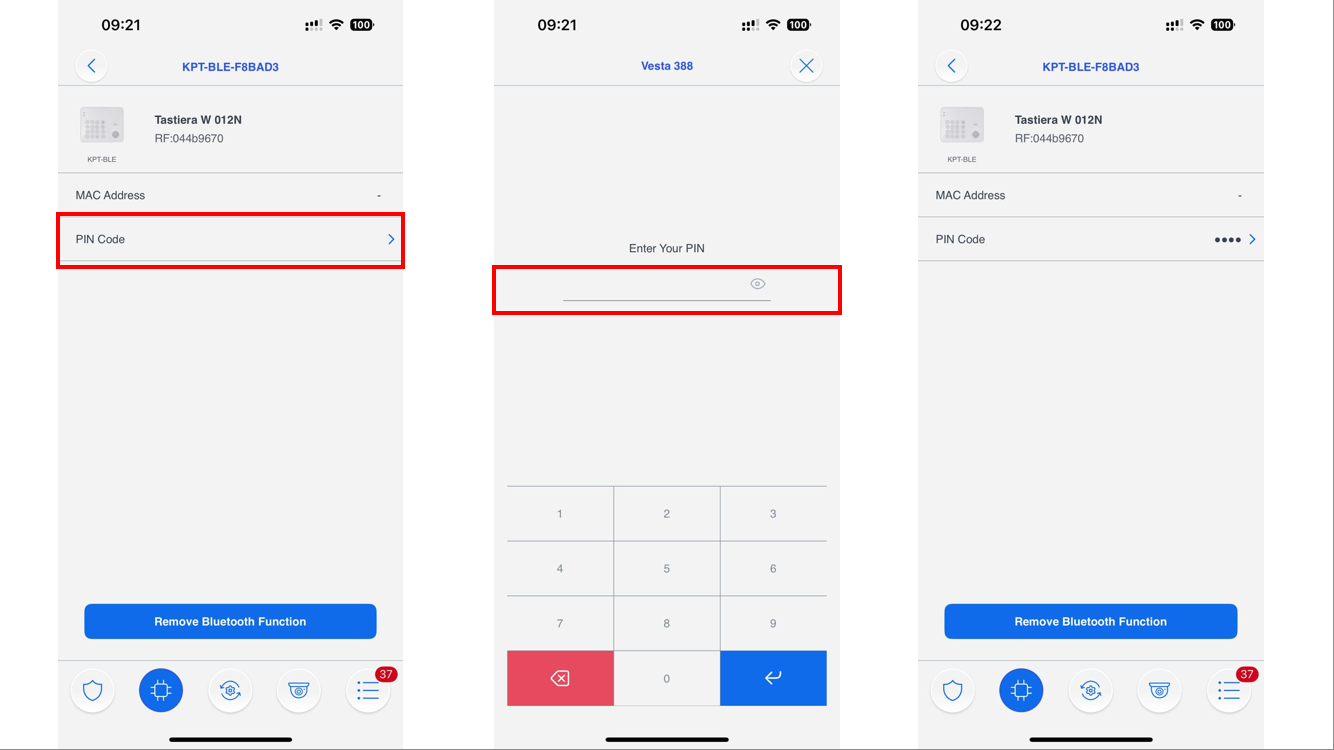

Schritt 6. Wählen Sie den PIN-Code aus und geben Sie einen 4- oder 6-stelligen Benutzer-PIN der Alarmzentrale ein.
Wenn der Benutzer diese Seite verlassen möchte, das Feld für den Benutzer-PIN jedoch leer ist, zeigt das System eine Fehlermeldung an.
Bitte beachten Sie:
Wenn sich das Bedienteil im BLE-Kopplungsmodus befindet, können Benutzer das Bedienteil mit einem oder mehreren Smartphones koppeln. Unabhängig davon, ob das erste gekoppelte Smartphone verbunden ist oder nicht, können das zweite und weitere Smartphones mit dem Bedienteil gekoppelt werden, indem die Schritte 2~6 der obigen Anleitung befolgt werden.
Das Bedienteil kann mit maximal 25 Smartphones gekoppelt werden.
Schritt 7. Verlassen Sie den BLE-Kopplungsmodus, indem Sie einmal die Taste # drücken. Andernfalls verlässt das Remote-Bedienteil den BLE-Kopplungsmodus automatisch nach 5 Minuten und kehrt in den Standby-Modus zurück.
Entkoppeln eines Bedienteils von einem oder mehreren Smartphones
Schritt 1. Im BLE-Kopplungsmodus des Bedienteils können Sie das Bedienteil von einem oder mehreren Smartphones entkoppeln.
Versetzen Sie das Bedienteil im Sabotage-offen-Zustand in den BLE-Kopplungsmodus, indem Sie die Taste ＊ und die Taste 0 gemeinsam 2 Sekunden lang gedrückt halten. Das Bedienteil gibt einen langen Signalton aus, und die grüne sowie die orangefarbene LED leuchten.
Drücken Sie die Taste 0, oder 1, oder 2, … 24 und anschließend die Taste # — um das 1., 2., 3., … oder 25. Smartphone zu entkoppeln.
Drücken Sie die Taste 25 und anschließend die Taste # — um alle Smartphones zu entkoppeln.

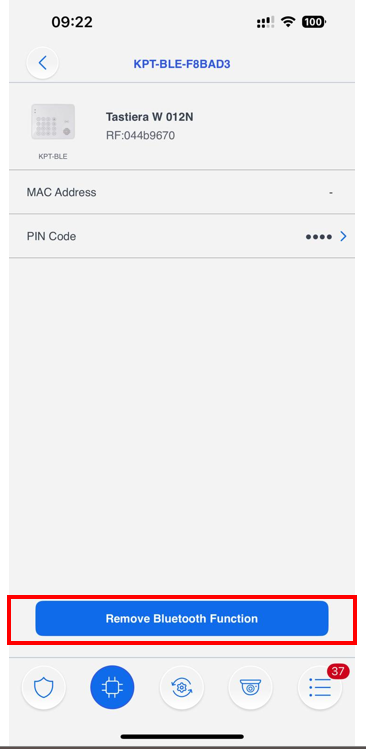

Schritt 2. Neben dem Entkoppeln des Bedienteils von Ihrem Smartphone müssen Sie auch die Bluetooth-Funktion des Bedienteils in Ihrer Smartphone-APP entfernen.
Schritt 3. Löschen Sie anschließend das gekoppelte Bedienteil von Ihrem Smartphone. Navigieren Sie zu Einstellungen > Bluetooth > Meine Geräte des Smartphones. Tippen Sie auf das gekoppelte Bedienteil und wählen Sie Dieses Gerät ignorieren, um es aus der Geräteliste zu entfernen.
Unscharfschalten des Systems über das Smartphone
So schalten Sie das System über ein gekoppeltes Smartphone unscharf:
Die Bluetooth-Funktion des Smartphones muss eingeschaltet sein, und die SmartHomeSec APP muss im Hintergrund aktiv bleiben, damit das Gerät mit der App kommunizieren kann.
Ein 4- oder 6-stelliger Benutzercode der Alarmzentrale muss in der SmartHomeSec APP gespeichert worden sein.
Wenn das System scharf geschaltet ist, nähern Sie sich dem Bedienteil mit dem gekoppelten Smartphone. Sobald das Bedienteil das gekoppelte Smartphone innerhalb der BLE-Reichweite erkennt, wird das System automatisch unscharf geschaltet.
Hinweis:
Die effektive BLE-Reichweite kann je nach verwendetem Mobilgerät variieren.
Nachdem das System scharf geschaltet wurde, ist ein Pufferzeitraum von 30 Sekunden konfiguriert, innerhalb dessen sich das gekoppelte Mobilgerät außerhalb der BLE-Reichweite des Bedienteils befinden muss. Das Bedienteil beginnt erst mit der Erkennung, nachdem das System 30 Sekunden lang scharf geschaltet ist. Befindet sich das gekoppelte Mobilgerät beim Scharfschalten des Systems innerhalb der BLE-Reichweite, wird das System erst nach Ablauf der 30-Sekunden-Pufferzeit unscharf geschaltet.
Ein-/Austrittston
Nachdem der Ein-/Austrittston durch gleichzeitiges Drücken der Taste 1 + Taste 2 für 2 Sekunden aktiviert wurde (angezeigt durch einen langen Piepton), gibt das Tastenfeld während der Aktivierung des Ein-/Austrittstimers Signaltöne aus.
Nachdem der Ein-/Austrittston durch gleichzeitiges Drücken der Taste 1 + Taste 2 für 2 Sekunden deaktiviert wurde (angezeigt durch zwei kurze Signaltöne), bleibt das Tastenfeld während der Aktivierung des Ein-/Austrittstimers stumm.
Störungszustände
Wenn sich das Funktastenfeld im NORMALEN BETRIEBSMODUS befindet,
Wenn innerhalb der Alarmzentrale ein Störungszustand vorliegt und das Tastenfeld zum Scharfschalten der Alarmzentrale verwendet wird, blinkt die Störungs-LED zusammen mit 3 Signaltönen, um den Störungszustand anzuzeigen.
Wenn das Tastenfeld die Alarmzentrale unscharf schaltet, leuchtet die (Unscharf-Taste) LED zusammen mit zwei Signaltönen auf, was den normalen Betrieb anzeigt.
Wenn Sie im Programmiermodus innerhalb von 10 Minuten 4-mal den falschen KP-PIN-Code eingeben, deaktiviert das Tastenfeld die Tastenfunktion für 1 Minute, und alle LEDs blinken 3-mal zusammen mit 6 Signaltönen. Nach 1 Minute ertönt ein langer Piepton, der anzeigt, dass die Tastenfunktion wieder normal funktioniert.
Wenn Sie beim Ändern des Systemmodus innerhalb von 10 Minuten 4-mal den falschen Benutzer-PIN-Code eingeben, deaktiviert das Tastenfeld die Tastenfunktion für 5 Minuten. Nach 5 Minuten ertönt am Tastenfeld ein langer Piepton, der anzeigt, dass die Tastenfunktion wieder normal funktioniert.
Werksreset
Durch das Zurücksetzen des Tastenfelds auf die Werkseinstellungen wird der eigene PIN-Code des Tastenfelds auf 0000 zurückgesetzt und der gesamte Anlernspeicher der Alarmzentrale gelöscht.
Zurücksetzen auf Werkseinstellungen:
Schritt 1 Entfernen Sie die Batterien und lösen Sie den Sabotagekontakt.
Schritt 2 Wenn die Methode „Scharf-/Home-Schaltung mit PIN-Code der Alarmzentrale“ ausgewählt ist, halten Sie die Taste 3 gedrückt, während Sie die Batterie wieder einsetzen.
.Wenn die Methode „Scharf-/Home-Schaltung ohne PIN-Code der Alarmzentrale“ ausgewählt ist, halten Sie die Taste 4 gedrückt, während Sie die Batterie wieder einsetzen.
Schritt 3 Halten Sie die Taste 3 weiter gedrückt, bis das Tastenfeld 3 Signaltöne ausgibt, um einen erfolgreichen Reset anzuzeigen.
.Halten Sie die Taste 4 weiter gedrückt, bis das Tastenfeld 4 Signaltöne ausgibt, um einen erfolgreichen Reset anzuzeigen.
Schritt 4 Lassen Sie Taste 3 oder 4 los, der Reset-Vorgang ist abgeschlossen. Nach dem Reset kehrt der PIN-Code zu den werkseitigen Standardwerten 0000 zurück.
Das Funktastenfeld benötigt einen neuen Anlernvorgang, um die Funktion aufzunehmen.
Hinweis:
Immer wenn das Tastenfeld von der Alarmzentrale entfernt wird, sollte es ebenfalls auf Werkseinstellungen zurückgesetzt werden, um seinen Speicher der Alarmzentrale zu löschen.
Montage des Funktastenfelds
So montieren Sie das Funktastenfeld:
Entfernen Sie die Frontabdeckung.
Verwenden Sie die 2 Montagelöcher der Rückabdeckung als Schablone und markieren Sie die Positionen an der geeignetsten Stelle.
Setzen Sie die Dübel ein, wenn Sie an einer Putz- oder Ziegeloberfläche befestigen.
Schrauben Sie das Funktastenfeld auf die Dübel.
Bringen Sie die Frontabdeckung wieder an.
