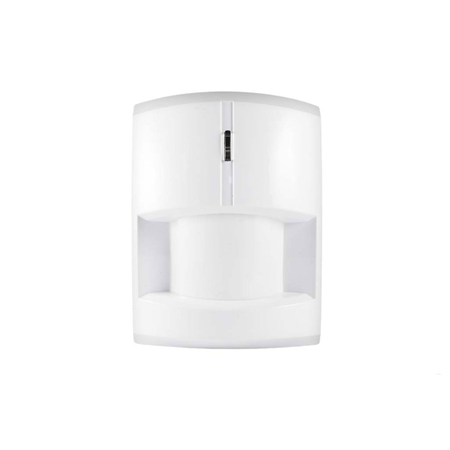

IR(P)-29 Serie
PIR-Bewegungsmelder
Der PIR erfasst Infrarotsignaturen, um Bewegungen innerhalb eines zugewiesenen Bereichs zu erkennen, und signalisiert der Alarmzentrale, den Alarm auszulösen, wenn ein Eindringling seinen Erfassungsbereich durchquert.
Der PIR besteht aus einer zweiteiligen Konstruktion, bestehend aus einer Abdeckung und einer Basis. Die Abdeckung enthält die gesamte Elektronik und Optik, die Basis dient zur Befestigung. Die Basis verfügt über Ausbrechöffnungen, die eine Montage sowohl auf einer flachen Oberfläche als auch in einer Ecke ermöglichen.
Der PIR verfügt über einen Sabotageschalter, der bei Öffnen der Abdeckung ausgelöst wird. Er kann Sie zudem auf Kommunikationsprobleme und einen niedrigen Batteriestand hinweisen.
Der PIR ist für eine typische Erfassungsreichweite von 12 Metern ausgelegt, wenn er in 2 Metern Höhe über dem Boden montiert wird.
Die Pet-Immune-Modelle der IR-29-Serie des PIR-Melders unterstützen zusätzlich die Tierimmunitätsfunktion und erkennen Haustiere bis 27 kg innerhalb der 7-Meter-Reichweite nicht, um Fehlalarmsituationen zu minimieren.
Die IR-29 Serie PIR-Melder umfasst die folgenden Modelle:
IR-29 / IR-29 F1 – PIR-Melder mit Alkali-Batterien
IRP-29 / IRP-29 F1 – Pet-Immune-PIR-Melder mit Alkali-Batterien
IR-29SL / IR-29SL-F1 – PIR-Melder mit Lithium-Batterie.
IRP-29SL / IRP-29SL-F1 – Pet-Immune-PIR-Melder mit Lithium-Batterie

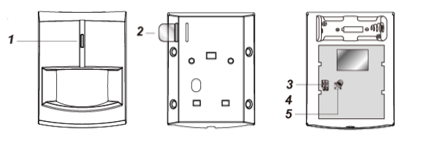

Bestandteile identifizieren
1. Testtaste/LED-Anzeige
Die Testtaste dient zum Testen der Funkleistung und zu Anlernzwecken.
Die LED-Anzeige dient zur Anzeige des Systemstatus.
2. Batterie-Isolierstreifen
3. Jumperschalter zur Aktivierung/Deaktivierung der Überwachung (JP2)
Jumper Off, wenn die Jumper-Verbindung entfernt oder auf einem Pin „geparkt“ ist.
Jumper On, die Jumper-Verbindung ist eingesetzt und verbindet die beiden Pins
Bei Einstellung auf ON ist die Überwachung deaktiviert. (Werkseinstellung für Modelle mit 433AM-Frequenz)
Bei Einstellung auf OFF ist die Überwachung aktiviert. (Werkseinstellung für Modelle mit 868WF-Frequenz)
433 FM und 868FM Frequenzmodelle unterstützen den JP2-Jumperschalter nicht, die Überwachung ist aktiviert und kann nicht deaktiviert werden.
4. Jumperschalter zur Empfindlichkeitserhöhung (JP3)
Bei Einstellung auf OFF liegt die Erfassungsempfindlichkeit des PIR auf normalem Niveau. (Werkseinstellung für Nicht-Pet-Immune-Modelle)
Bei Einstellung auf ON ist die Erfassungsempfindlichkeit des PIR hoch. (Werkseinstellung für Pet-Immune-Modelle)
5. Sabotageschalter
Der Sabotageschalter schützt den PIR vor unbefugtem Öffnen der Abdeckung.
Ruhe-Timer
Der PIR verfügt über eine „Ruhezeit“ von etwa 1 Minute, um Energie zu sparen. Nach dem Übertragen einer erkannten Bewegung sendet der PIR 1 Minute lang keine weitere Übertragung; jede während dieser Ruhezeit erkannte weitere Bewegung verlängert die Ruhezeit um eine weitere Minute. Auf diese Weise wird die Batterie bei kontinuierlicher Bewegung vor einem PIR nicht übermäßig belastet.
Überwachungsfunktion
Wenn diese Funktion aktiviert ist (siehe Tabelle oben), führt der PIR im Normalbetriebsmodus regelmäßig einen Selbsttest durch, indem er alle 30 bis 50 Minuten ein Überwachungssignal überträgt.
Wenn die Alarmzentrale die von einem bestimmten PIR übertragenen Überwachungssignale über einen voreingestellten Zeitraum nicht empfängt, wird eine Störungsmeldung „Außer Betrieb“ generiert.
Funktion zur Empfindlichkeitserhöhung
Sie können die Funktion zur Empfindlichkeitserhöhung verwenden, um die Erfassungsempfindlichkeit des PIR zu erhöhen. Um die Erfassungsempfindlichkeit zu erhöhen, verbinden Sie den Jumperschalter (JP3), bzw. Position ON (Werkseinstellung für Pet-Immune-Modelle). Um die normale Erfassungsempfindlichkeit beizubehalten, trennen Sie den Jumperschalter (JP3), bzw. Position OFF (Werkseinstellung für Nicht-Pet-Immune-Modelle).
Testmodus
Der PIR kann durch Drücken der Testtaste auf der Frontabdeckung in den Testmodus versetzt werden. Im Testmodus wird der Ruhe-Timer deaktiviert und die LED-Anzeige blinkt bei jeder erkannten Bewegung. Bei jedem Drücken der Testtaste sendet der PIR ein Testsignal an die Alarmzentrale zur Funkreichweitenprüfung und wechselt für 3 Minuten in den Testmodus. Der Testmodus endet nach 3 Minuten automatisch.
LED-Anzeige
Im Normalbetriebsmodus leuchtet die LED-Anzeige in folgenden Situationen (bei F1-Modellen blinkt die LED stattdessen):
Wenn bei niedrigem Batteriestand eine Bewegung erkannt wird
Wenn die Abdeckung geöffnet und der Sabotageschalter ausgelöst wird.
Wenn bei fortbestehendem Sabotagezustand eine Bewegung erkannt wird.
Wenn im Testmodus eine Bewegung erkannt wird
Wenn die Testtaste bei Sabotagezustand oder niedrigem Batteriestand des PIR gedrückt wird.
Batterie
Der PIR-Bewegungsmelder der IR-29 Serie wird mit Alkaline- oder Lithium-Batterien betrieben:
Die Alkaline-Modelle verwenden zwei Alkaline AA 1,5 V Batterien als Stromquelle.
Die Lithium-Modelle verwenden eine 3V 2/3A (EL123AP) Lithium-Batterie als Stromquelle.
Der PIR verfügt über eine Batterieschwachfunktion. Wird eine niedrige Batteriespannung erkannt, wird zusammen mit den regulären Signalübertragungen ein Batterieschwach-Signal an die Alarmzentrale gesendet, damit diese den Status entsprechend anzeigen kann.
Bei jeder Installation wird die Batterie werkseitig vor dem Versand eingesetzt, wobei ein Isolierstreifen eingelegt wird.
Hinweis:
Beim Batteriewechsel drücken Sie nach dem Entfernen der alten Batterien den Sabotageschalter zweimal, um eine vollständige Entladung sicherzustellen, bevor Sie neue Batterien einlegen.
Erste Schritte
Ziehen Sie den Batterie-Isolierstreifen heraus, um die Batterie zu aktivieren.
Die LED-Anzeige blinkt 30 Sekunden lang. (Der PIR wärmt sich auf). Während der Aufwärmphase wird der PIR nicht aktiviert. Nach Ablauf der Aufwärmphase erlischt die LED und der PIR ist einsatzbereit.
Versetzen Sie die Alarmzentrale in den Anlernmodus, Details entnehmen Sie bitte der Anleitung der Alarmzentrale.
Drücken Sie die Testtaste auf der Frontabdeckung.
Schließen Sie den Anlernvorgang gemäß Anleitung der Alarmzentrale ab.
Nachdem der PIR angelernt wurde, versetzen Sie die Alarmzentrale in den Walk-Test-Modus, halten Sie den PIR an der gewünschten Position und drücken Sie die Testtaste, um zu bestätigen, dass sich diese Position in Signalreichweite der Alarmzentrale befindet. Schließen Sie den Walk-Test gemäß Anleitung der Alarmzentrale ab.
Wenn Sie mit der Funktion des PIR am gewählten Standort zufrieden sind, können Sie mit der Montage fortfahren.
Montagemethode
Der PIR ist so konzipiert, dass er sowohl auf einer ebenen Fläche als auch in einer Eckposition mit den mitgelieferten Befestigungsschrauben und Dübeln montiert werden kann.
Der Sockel besitzt Ausbrechöffnungen, an denen das Material dünner ist und für Montagezwecke herausgebrochen werden kann. Zwei Ausbrechöffnungen sind für die Wandmontage und vier für die Eckmontage vorgesehen, wie im Bild dargestellt.
Für die Eckmontage wird eine dreieckige Halterung mitgeliefert, die einen zusätzlichen Rücksabotageschutz bietet. Die Halterung verfügt ebenfalls über zwei Ausbrechöffnungen zur Wandmontage.
Für die Wandmontage steht optional eine drehbare Halterung zur Verfügung, mit der Benutzer den Erfassungsbereich anpassen können. Mit der drehbaren Halterung kann der IR-29 horizontal um 80 Grad und vertikal um 70 Grad gedreht werden, um eine optimale Abdeckung zu erzielen.
Eckmontage:
Brechen Sie die vier Eck-Ausbrechöffnungen heraus.
Bohren Sie mithilfe der vier Löcher als Schablone Löcher in die Eckfläche.
Setzen Sie die Dübel ein.
Schrauben Sie den Sockel in den Dübel.
Schrauben Sie die Abdeckung auf den Sockel.
Eckmontage mit dreieckiger Halterung:
Die dreieckige Halterung kann mit den mitgelieferten Schrauben oder doppelseitigen Klebepads an der Wand montiert werden.
Montage mit Schrauben
Brechen Sie die zwei Ausbrechöffnungen an der dreieckigen Halterung heraus.
Bohren Sie mithilfe der zwei Löcher als Schablone Löcher in die Eckfläche. Setzen Sie die Dübel ein.
Schrauben Sie die dreieckige Halterung so in die Dübel, dass die beiden Zeigestifte oben zu Ihnen zeigen.
Setzen Sie den PIR auf die Haken der dreieckigen Halterung.
Selbstklebende Montage
Die Montageecke sollte sauber, trocken und glatt sein. Reinigen Sie die Montageecke bei Bedarf mit einem geeigneten Entfetter.
Zwei doppelseitige Klebepads sind vor dem Versand bereits an der dreieckigen Halterung angebracht.
Entfernen Sie die Schutzfolie von den doppelseitigen Klebepads.
Bringen Sie die dreieckige Halterung so an der gewünschten Ecke an, dass die beiden Zeigestifte oben zu Ihnen zeigen.
Setzen Sie den PIR auf die Haken der dreieckigen Halterung.
Wandmontage:
Entfernen Sie die Befestigungsschraube und die Abdeckungseinheit.
Brechen Sie die Ausbrechöffnungen auf der Innenseite des Sockels heraus.
Bohren Sie mithilfe der Löcher als Schablone Löcher in die Fläche.
Setzen Sie die Dübel ein, wenn Sie die Montage in Putz oder Ziegel vornehmen.
Schrauben Sie den Sockel in die Dübel.
Schrauben Sie die Abdeckung auf den Sockel.

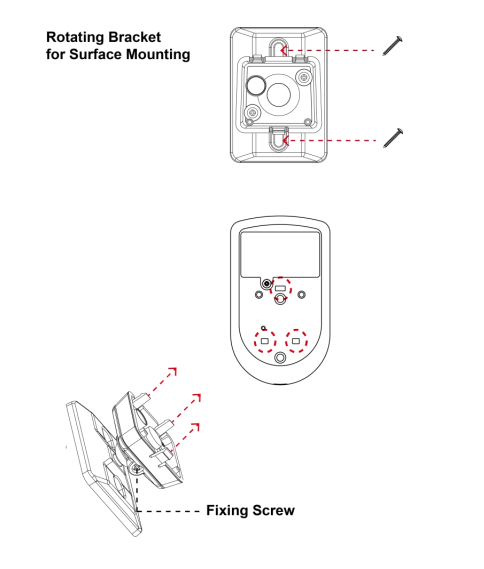

Wandmontage mit drehbarer Halterung (optionales Zubehör, separat erhältlich):
Die drehbare Halterung kann mit den mitgelieferten Schrauben an der Wand montiert werden.
Schrauben Sie die drehbare Halterung an die Wand.
Setzen Sie die 3 Haken der drehbaren Halterung entsprechend in die 3 Löcher des Sockels ein.
Drehen Sie die Halterung in den gewünschten Erfassungsbereich und ziehen Sie die Befestigungsschraube fest.
Installation
Entscheiden Sie sich für den Montageort des PIR-Melders und ob dieser als Eck- oder Wandmontage erfolgen soll.
Nachdem der Installationsort ausgewählt wurde, folgen Sie den oben beschriebenen Schritten, um den PIR-Melder zu montieren.
Drücken Sie die Testtaste, um den Testmodus aufzurufen. Gehen Sie durch den zu überwachenden Bereich und achten Sie darauf, wann die LED aufleuchtet, um zu prüfen, ob die Erfassungsreichweite ausreichend ist.
Wenn die Erfassungsreichweite als zufriedenstellend befunden wurde, ist die Installation abgeschlossen.
Installationsempfehlungen

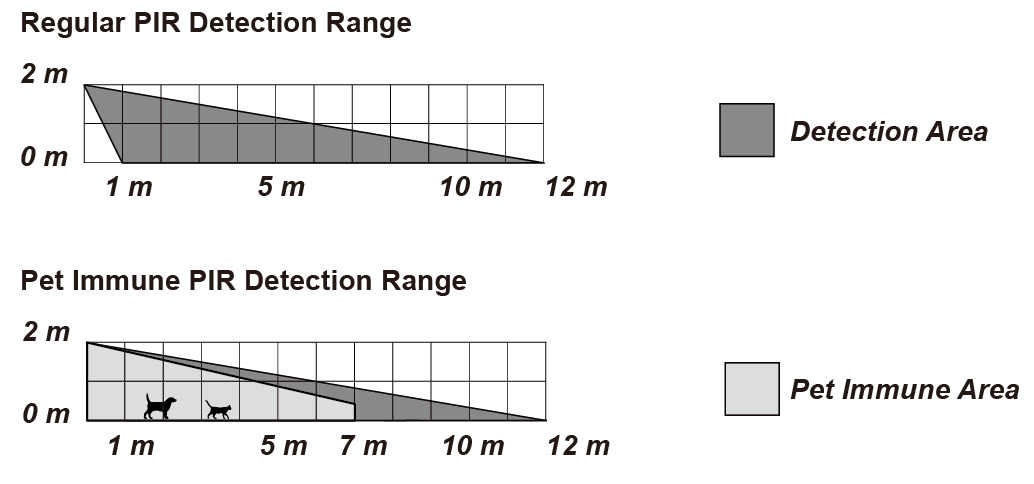

Der PIR-Melder ist so konzipiert, dass er bei einer Montagehöhe von 2 Metern über dem Boden eine typische Erfassungsreichweite von 12 Metern bietet.
Bei der Pet-Immune-PIR-Serie ergibt sich bei einer Montagehöhe von 1,9-2,0 Metern über dem Boden eine typische Tierimmunitäts-Reichweite von 7 Metern. Bei höherer Montage über dem Boden ergibt sich eine größere Tierimmunitäts-Reichweite.
Um die Vorteile des PIR-Melders voll auszuschöpfen, sollten folgende Richtlinien beachtet werden:
Es wird empfohlen, den PIR-Melder an folgenden Orten zu installieren
Montieren Sie den Melder in einer Höhe von 1,9M-2,0M für die beste Leistung:
Wichtiger HINWEIS
Für die bestmögliche Leistung der Pet-Immune-PIR-Serie denken Sie daran, die Montagehöhe des PIR-Melders an die Größe des größten Tieres im Haus anzupassen. Größere als durchschnittliche Haustiere erfordern möglicherweise eine höhere Montage des PIR-Melders für die Tierimmunitätsfunktion.
Bei der Festlegung der Montagehöhe des PIR-Melders denken Sie daran, den möglichen toten Winkel zu berücksichtigen. Der tote Winkel unterhalb des PIR-Melders vergrößert sich proportional zur Montagehöhe des PIR-Melders.
Bitte beachten Sie, dass die Leistung durch externe Faktoren beeinflusst wird, wie z. B. die Höhe des erfassten Objekts, die gewünschte Erfassungsreichweite, den Installationsbereich usw. Die empfohlene Montagehöhe kann je nach den tatsächlichen Installationsbedingungen angepasst werden.
Wenn der IR-29 mit einer Schwenkhalterung montiert wird, verfügt er nicht über den regulären Erfassungsbereich (wie im obigen Diagramm) oder die typische Tierimmunitäts-Reichweite.
Montieren Sie den Melder so, dass Tiere den Erfassungsbereich nicht durch Klettern auf Möbel oder andere Gegenstände erreichen können.
Richten Sie den Melder nicht auf Treppen, auf die Tiere klettern können.
In einer Position, in der sich ein Eindringling normalerweise seitlich durch das Sichtfeld des PIR-Melders bewegen würde.
In einer Ecke, um den größtmöglichen Sichtbereich zu erhalten.
Dort, wo das Sichtfeld nicht behindert wird, z. B. durch Vorhänge, Dekorationsgegenstände usw.

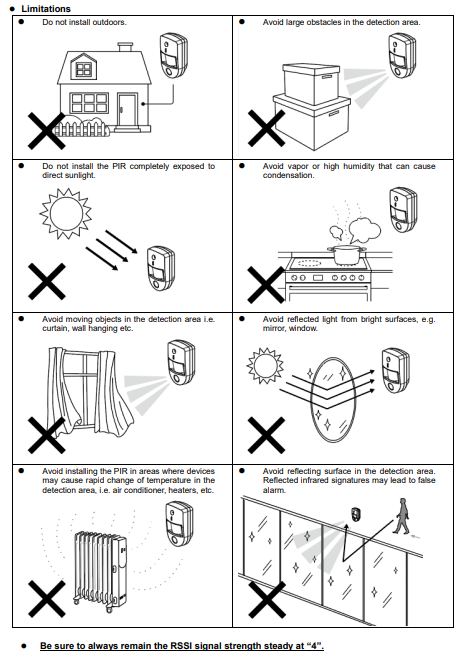

Einschränkungen
Positionieren Sie einen PIR-Melder nicht so, dass er direkt auf eine durch einen Türkontakt gesicherte Tür blickt. Dies könnte dazu führen, dass die Funksignale von Türkontakt und PIR-Melder beim Betreten gleichzeitig übertragen werden und sich gegenseitig aufheben.
Installieren Sie den PIR-Melder nicht vollständig direktem Sonnenlicht ausgesetzt.
Vermeiden Sie die Installation des PIR-Melders in Bereichen, in denen Geräte schnelle Temperaturänderungen im Erfassungsbereich verursachen können, z. B. Klimaanlagen, Heizungen usw.
Vermeiden Sie große Hindernisse im Erfassungsbereich.
Nicht direkt auf Wärmequellen wie Feuerstellen oder Heizkessel richten und nicht über Heizkörpern anbringen.
Vermeiden Sie bewegliche Objekte im Erfassungsbereich, z. B. Vorhänge, Wandbehänge usw.
Einschränkung
