VST-862-P5-LE ALK-F1
White Flash Pircam
Einführung

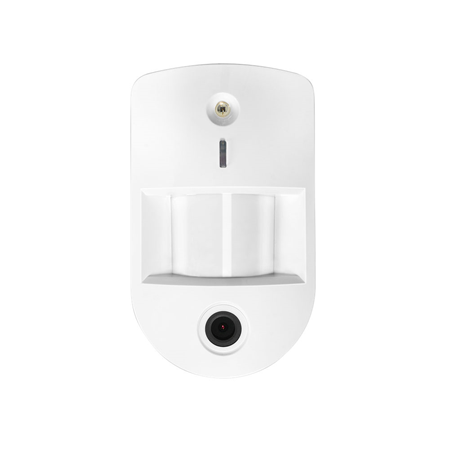

Der VST-862 ist eine Kamera mit passivem Infrarot-Bewegungsmelder (PIR). Er ist in der Lage, bei Bewegungserkennung drahtlose Signale und aufgenommene Bilder (Bildqualität bis zu 640 x 480 Pixel) an die Alarmzentrale zu senden.
Die PIR-Kamera ist so konzipiert, dass sie bei einer Montagehöhe von 2 Metern über dem Boden eine typische Erfassungsreichweite von 12 Metern bietet. Bei tierimmunen Modellen wird eine tierimmune Reichweite von 7 Metern gewährleistet, sodass Haustiere innerhalb dieser Entfernung keine Fehlalarme auslösen. Bei Modellen, die mit dem Repeater RP-29/Router RMB-29 von Climax kompatibel sind (nur P5-Modelle), kann die HF-Kommunikationsreichweite zusätzlich in schwer erreichbare Bereiche erweitert werden.
Die PIR-Kamera besteht aus einer zweiteiligen Konstruktion mit einer Abdeckung und einem Sockel. Die Abdeckung enthält die gesamte Elektronik und Optik, während der Sockel die Befestigung ermöglicht. Der Sockel verfügt über Ausbrechöffnungen, die eine Montage sowohl an einer flachen Oberfläche als auch in einer Ecksituation mit einer Dreieckshalterung für die Eckmontage ermöglichen.
Die VST-862-Serie umfasst folgende Modelle:
Modellbezeichnung
Blitz-LED
Infrarot-LED
Tierimmun
Kompatibel mit Repeater
VST-862-(P5)
V
Nur P5-Modell
VST-862-IL-(P5)
V
Nur P5-Modell
VST-862P-(P5)
V
V
Nur P5-Modell
VST-862P-IL-(P5)
V
V
Nur P5-Modell

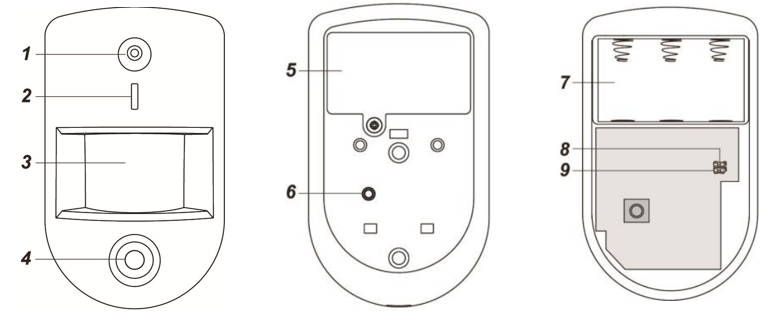

Teilebezeichnung
1. Blitz-LED / Infrarot-LED
Die Blitz-LED (bei 862(P)) oder Infrarot-LED (bei 862(P)-IL) liefert ausreichend Licht für die Bildaufnahme bei schwachen Lichtverhältnissen.
2. Blaue LED/Funktionstaste
Blaue LED:
(Einzelheiten hierzu finden Sie in der Beschreibung der LED-Anzeige weiter unten)
Verwendung der Funktionstaste:
Halten Sie die Taste 3 Sekunden lang gedrückt, um einen Lerncode zu senden, und lassen Sie sie los, wenn die blaue LED aufleuchtet. (Bei einer batteriebetriebenen Alarmzentrale drücken Sie die Taste nach dem 3-sekündigen Gedrückthalten erneut für eine Sekunde, um einen Lerncode zu senden.)
Drücken Sie die Taste einmal, um für 3 Minuten den Testmodus zu aktivieren.
Drücken Sie die Taste einmal, um einen Lerncode an den Repeater/Router zu senden. (Nur P5-Modelle)
3. IR-Sensor
4. PIR-Kameraobjektiv
5. Batteriefachabdeckung
6. Sabotageschalter
7. Batteriefach
8. Jumper-Schalter zur Empfindlichkeitseinstellung (JP3)
Jumper Off, wenn die Jumper-Brücke entfernt oder auf einem Pin „geparkt“ ist.
Jumper On, die Jumper-Brücke ist eingesetzt und verbindet die beiden Pins.
Jumper On: Die Empfindlichkeitsstufe des PIR wird auf Hoch eingestellt.
Jumper Off: Die Empfindlichkeitsstufe des PIR wird auf Normal eingestellt. (Werkseinstellung)
Jumper-Schalter für Ruhetimer (JP2)
Jumper Off, wenn die Jumper-Brücke entfernt oder auf einem Pin „geparkt“ ist.
Jumper On, die Jumper-Brücke ist eingesetzt und verbindet die beiden Pins.
Jumper On: Nach einer Bewegungserkennung wechselt die PIR-Kamera nicht in den Ruhemodus und sendet bei erneuter Auslösung sofort wieder das Erkennungssignal (Werkseinstellung).
Jumper Off: Die PIR-Kamera hat nach der Bewegungserkennung eine „Ruhezeit“ von etwa 1 Minute, um Energie zu sparen.
Merkmale
LED-Anzeige
Im Normalbetrieb leuchtet die blaue LED nicht, außer in folgenden Situationen:
Wenn sich die PIR-Kamera im Zustand niedrigen Batteriestands befindet, blinkt die blaue LED bei jeder Übertragung einer erkannten Bewegung für 2 Sekunden.
Wenn die Abdeckung geöffnet und der Sabotageschalter ausgelöst wird, blinkt die blaue LED für 2 Sekunden, um anzuzeigen, dass ein „Sabotage“-Signal gesendet wird.
Wenn der Sabotagezustand fortbesteht, blinkt die blaue LED bei jeder Übertragung einer erkannten Bewegung für 2 Sekunden.
Wenn die PIR-Kamera in den Testmodus wechselt, blinkt die blaue LED für 1 Sekunde. Im Testmodus blinkt die blaue LED zudem bei jeder erkannten Bewegung für 2 Sekunden.
Während der 30-sekündigen Aufwärmphase der PIR-Kamera blinkt die blaue LED langsam.
Wenn die PIR-Kamera unter Fehlerbedingungen (niedriger Batteriestand, ausgelöster Sabotageschalter) aufgenommene Bilder überträgt, blinkt die blaue LED durchgehend.
Bildaufnahme
Wenn die Alarmanlage scharf geschaltet ist, nimmt die PIR-Kamera bei Bewegungserkennung 1, 3 oder 6 Alarmbilder in einer Auflösung von 640 x 480 oder 320 x 240 auf (über die Alarmzentrale programmierbar). Sie können die PIR-Kamera auch manuell über die Alarmzentrale zur Aufnahme eines Bildes veranlassen. Die aufgenommenen Bilder werden zur Ansicht an die Alarmzentrale übertragen.
Hinweis:
Wenn Ihre PIR-Kamera an einem Ort installiert ist, an dem sich im Sichtfeld der Kamera eine komplexe Umgebung mit intensivem Licht oder vielen Farben befindet, werden die aufgenommenen Bilder eine große Dateigröße aufweisen, was bei der Übertragung der Bilder an die Alarmzentrale möglicherweise zu einem Abbruch führt.
Aufwärmphase
Wenn die Alarmzentrale in den Scharf-Modus wechselt oder die PIR-Kamera in den Testmodus versetzt wird, wärmt sich die PIR-Kamera 30 Sekunden lang auf. Während dieser 30-sekündigen Aufwärmphase wird die PIR-Kamera nicht aktiviert. Die blaue LED blinkt während der Aufwärmphase nur langsam, wenn die PIR-Kamera in den Testmodus wechselt.
Ruhezeit-Timer
Wenn Jumper-Schalter 2 auf Off gesetzt ist, verfügt die PIR-Kamera zur Stromersparnis über eine „Ruhezeit“ von etwa 1 Minute. Nach der Übertragung einer erkannten Bewegung überträgt die PIR-Kamera 1 Minute lang keine weiteren Signale. Jede während dieses Zeitraums erkannte Bewegung setzt die Ruhezeit auf erneut 1 Minute zurück. Kontinuierliche Bewegung vor der PIR-Kamera entlädt daher nicht die Batterie.
Batterie und Batterieschwacherkennung
Die PIR-Kamera verwendet drei CR123A 3V Lithium-Batterien als Stromquelle. Entfernen Sie die Batteriefachabdeckung und legen Sie die Batterien ein, um die PIR-Kamera zu aktivieren.
Die PIR-Kamera verfügt über eine Batterieschwacherkennung. Bei niedriger Batteriespannung sendet die PIR-Kamera ein Signal für schwache Batterie an die Alarmzentrale. Wird bei niedriger Batteriespannung eine Bewegung erkannt, blinkt die blaue LED 2 Sekunden lang.
Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterie zweimal den Sabotageschalter oder die Funktionstaste, um eine vollständige Entladung zu bewirken, bevor Sie neue Batterien einlegen
Sabotageschutz
Die PIR-Kamera ist durch einen Sabotageschalter geschützt, der bei ordnungsgemäßer Installation der PIR-Kamera zusammengedrückt wird. Wird die PIR-Kamera von der Montagefläche entfernt oder ihre Abdeckung geöffnet, wird der Sabotageschalter aktiviert, und die PIR-Kamera sendet ein Sabotagesignal an die Alarmzentrale, um den Benutzer auf diesen Zustand hinzuweisen. Wird bei geöffnetem Sabotageschalter eine Bewegung erkannt, blinkt die blaue LED 2 Sekunden lang.
Überwachung
Die PIR-Kamera führt regelmäßig einen Selbsttest durch, indem sie alle 30 bis 50 Minuten ein Überwachungssignal überträgt.
Testmodus
Der Testmodus dient dazu, den Erfassungsbereich der PIR-Kamera zu überprüfen (nicht den Aufnahmebereich).
Drücken Sie die Funktionstaste einmal, um für 3 Minuten in den Testmodus zu wechseln; die blaue LED blinkt dann 1 Sekunde lang.
Die PIR-Kamera wärmt sich 30 Sekunden lang auf. Bitte lösen Sie während dieser Aufwärmphase keine Auslösung der Kamera aus.
Nach der Aufwärmphase können Sie die PIR-Kamera auslösen, um den IR-Erfassungsbereich zu überprüfen. Wird die PIR-Kamera ausgelöst, blinkt die blaue LED 2 Sekunden lang.
Damit der Testmodus reibungslos abläuft, wird empfohlen, den Ruhezeit-Timer zu deaktivieren.
Anlernen
Entfernen Sie die Batteriefachabdeckung, indem Sie die Batteriefachschraube lösen.
Legen Sie die Batterien ein. Richten Sie die Batterie entsprechend der Polaritätskennzeichnung aus.
Versetzen Sie die Alarmzentrale in den Anlernmodus; Einzelheiten entnehmen Sie bitte der Anleitung der Alarmzentrale.
Halten Sie die Funktionstaste 3 Sekunden lang gedrückt und lassen Sie die Taste los, sobald die blaue LED aufleuchtet. (Bei batteriebetriebenen Alarmzentralen drücken Sie die Funktionstaste nach dem 3-sekündigen Gedrückthalten bitte erneut für eine Sekunde.)
Die blaue LED leuchtet im Anlernmodus 25 Sekunden lang; fügen Sie die PIR-Kamera während dieses Zeitraums zur Alarmzentrale hinzu (weitere Hinweise zum Abschluss des Anlernvorgangs finden Sie in der Anleitung Ihrer Alarmzentrale). Wurde die PIR-Kamera erfolgreich zur Alarmzentrale hinzugefügt, blinkt die blaue LED zur Bestätigung 6 Mal. Wird die PIR-Kamera nicht innerhalb von 25 Sekunden hinzugefügt, wiederholen Sie bitte den Anlernvorgang.
Hinweis:
Ist die PIR-Kamera bereits in einer Alarmzentrale angelernt, müssen Sie die PIR-Kamera zunächst aus dieser Alarmzentrale entfernen, bevor Sie sie in eine andere Alarmzentrale anlernen können.
Um die PIR-Kamera in einen Repeater/Router anzulernen, drücken Sie die Funktionstaste einmal (statt sie 3 Sekunden lang gedrückt zu halten), um einen Anlerncode zu senden. (Nur P5-Modelle)
Reichweitentest
Nachdem die PIR-Kamera angelernt wurde, versetzen Sie die Alarmzentrale in den Modus „Reichweitentest“, halten Sie die PIR-Kamera am gewünschten Standort und drücken Sie die Funktionstaste, um zu bestätigen, dass sich dieser Standort innerhalb der Signalreichweite der Alarmzentrale befindet; Einzelheiten zum Abschluss des Reichweitentests entnehmen Sie der Anleitung der Alarmzentrale.
Sobald Sie sich vergewissert haben, dass die PIR-Kamera am gewählten Standort funktioniert, können Sie mit der Montage fortfahren.
Betriebsbereich der PIR-Kamera bearbeiten
Befolgen Sie die nachstehenden Anweisungen, um den Bereich der PIR-Kamera in der Alarmzentrale zu ändern
Verwenden Sie die Funktion Gerät bearbeiten der Alarmzentrale, um die Bereichseinstellung der PIR-Kamera zu ändern.
Halten Sie die Funktionstaste an der PIR-Kamera 3 Sekunden lang gedrückt, um ein Signal an die Alarmzentrale zu senden, und lassen Sie die Taste los, sobald die LED aufleuchtet. (Bei batteriebetriebenen Alarmzentralen drücken Sie die Funktionstaste nach dem 3-sekündigen Gedrückthalten bitte erneut für eine Sekunde, um ein Signal zu senden.)
Installation
Installationsanleitung
Die PIR-Kamera ist so konzipiert, dass sie mit den mitgelieferten Befestigungsschrauben und Dübeln entweder auf einer flachen Oberfläche oder in einer Ecke montiert werden kann.
Der Sockel verfügt über Sollbruchstellen, an denen der Kunststoff dünner ist, für Montagezwecke. Zwei Sollbruchstellen dienen der Oberflächenmontage, eine dreieckige Montagehalterung wird für die Eckmontage verwendet.

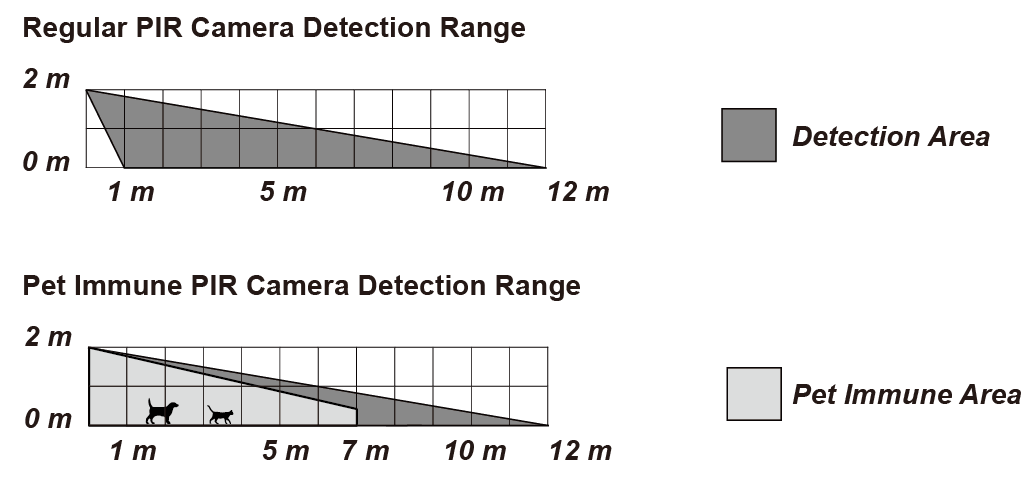

Der Erfassungsbereich beträgt bis zu 12 Meter, wenn die PIR-Kamera 2 Meter über dem Boden montiert wird.
Die tierimmunen Modelle bieten bei einer Montagehöhe von 1,9 bis 2 Metern über dem Boden eine typische Tierimmunreichweite von 7 Metern. Bei Bedarf können Sie die Montagehöhe der PIR-Kamera entsprechend der Größe Ihres Haustieres anpassen, um eine optimale Tierimmunleistung zu erzielen. Eine höhere Montageposition bietet einen größeren tierimmunen Bereich, vergrößert aber auch den toten Winkel unterhalb der PIR-Kamera.
Wenn die VST-862 mit einer Schwenkhalterung montiert wird, verfügt sie nicht über den regulären Erfassungsbereich (wie im Diagramm dargestellt) oder die typische Tierimmunreichweite.
Es wird empfohlen, die PIR-Kamera an folgenden Orten zu installieren
Montieren Sie die Kamera so, dass Tiere den Erfassungsbereich nicht durch Klettern auf Möbel oder andere Gegenstände erreichen können.
Richten Sie den Melder nicht auf Treppen, die Tiere erklimmen können.
Positionieren Sie den Melder so, dass sich ein Eindringling normalerweise quer durch das Sichtfeld des PIR-Sensors bewegen würde.
Für die beste Leistung zwischen 1,9 und 2 m über dem Boden.
In einer Ecke, um das breiteste Sichtfeld zu erhalten.
An einer Stelle, an der das Sichtfeld nicht behindert wird, z. B. durch Vorhänge, Dekorationsgegenstände usw.

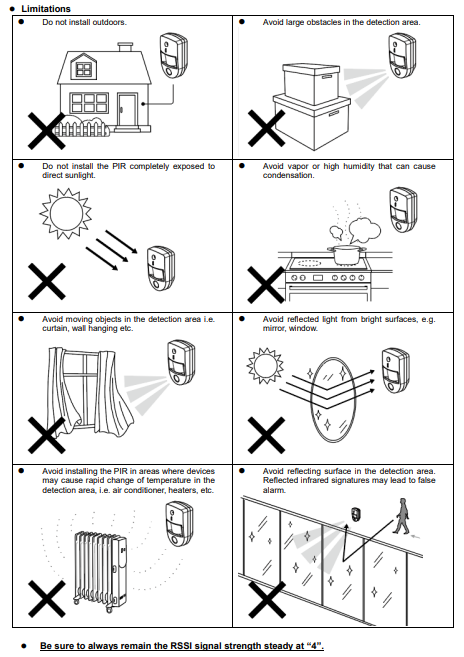

Einschränkungen
Installieren Sie die PIR-Kamera nicht vollständig direktem Sonnenlicht ausgesetzt.
Vermeiden Sie die Installation der PIR-Kamera in Bereichen, in denen Geräte im Erfassungsbereich schnelle Temperaturänderungen verursachen können, z. B. Klimaanlagen, Heizungen usw.
Vermeiden Sie große Hindernisse im Erfassungsbereich.
Nicht direkt auf Wärmequellen wie Feuerstellen oder Heizkessel richten und nicht über Heizkörpern anbringen.
Vermeiden Sie bewegliche Objekte im Erfassungsbereich, z. B. Vorhänge, Wandbehänge usw.
Achten Sie darauf, dass die RSSI-Signalstärke stets stabil bei „4“ bleibt.
Montage der PIR-Kamera
Der PIR-Sensor ist so konzipiert, dass er mit den mitgelieferten Befestigungsschrauben und Dübeln entweder auf einer flachen Oberfläche oder in einer Ecke montiert werden kann.
Für die Eckmontage wird eine dreieckige Halterung mitgeliefert, die zusätzlichen Rücksabotageschutz bietet. Die Halterung verfügt außerdem über zwei Sollbruchstellen zur Wandmontage.
Für die Oberflächenmontage wird eine optionale Schwenkhalterung mitgeliefert, mit der Benutzer den Erfassungsbereich anpassen können. Mit der Schwenkhalterung kann die VST-862 horizontal um 80 Grad und vertikal um 70 Grad gedreht werden, um eine optimale Abdeckung zu erzielen.
Eckmontage:
Brechen Sie die beiden Sollbruchstellen an der dreieckigen Halterung heraus.
Verwenden Sie die beiden Löcher als Schablone, um Löcher in die Eckfläche zu bohren.
Setzen Sie die Dübel ein.
Schrauben Sie die dreieckige Halterung so in die Dübel, dass die beiden Zeigestifte oben zu Ihnen weisen.
Setzen Sie die PIR-Kamera auf die Haken der dreieckigen Halterung.
Oberflächenmontage:
Öffnen Sie die Abdeckung, indem Sie die Abdeckungsschraube mit einem Kreuzschlitzschraubendreher lösen. Schrauben Sie die Schwenkhalterung in die Wand.

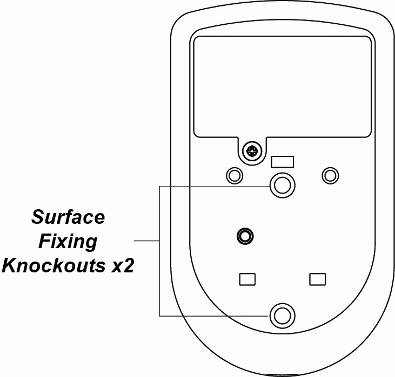

Brechen Sie die 2 Sollbruchstellen für die Oberflächenmontage in der Mitte des Sockels heraus.
Verwenden Sie die Löcher als Schablone, um Löcher in die Oberfläche zu bohren.
Setzen Sie die Dübel ein, wenn Sie die Kamera in Putz oder Ziegel befestigen.
Schrauben Sie den Sockel in die Dübel.
Setzen Sie die Abdeckung auf den Sockel und ziehen Sie sie fest.

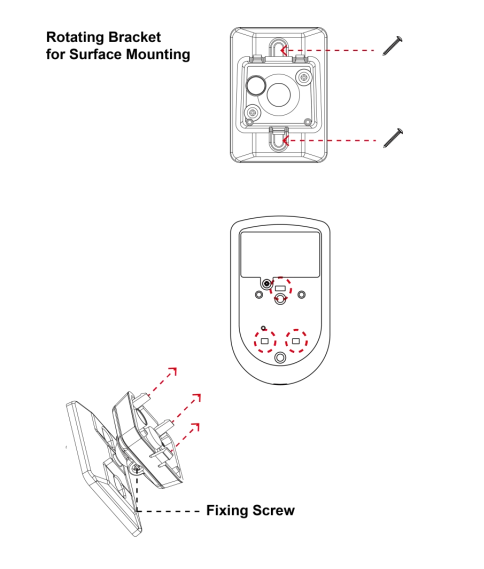

Oberflächenmontage mit Schwenkhalterung (optionales Zubehör, separat erhältlich):
Artikelnummer Schwenkhalterung: VESTA-212
Die Schwenkhalterung kann mit den mitgelieferten Schrauben an der Wand montiert werden.
Schrauben Sie die Schwenkhalterung in die Wand
Setzen Sie die 3 Haken der Schwenkhalterung entsprechend in die 3 Löcher des Sockels ein.
Drehen Sie die Halterung in die gewünschte Erfassungsrichtung und ziehen Sie die Befestigungsschraube fest.
Hinweis: Ein Steuerungsfehler bzw. Kontrollfehler tritt auf, wenn ein Gerät, normalerweise PIRCAM bzw. die PIR-Kamera, nicht durch 4-sekündiges Drücken der Lerntaste angelernt wurde.
