VST-862
PIR-Bewegungsmelder-Kamera
Einführung

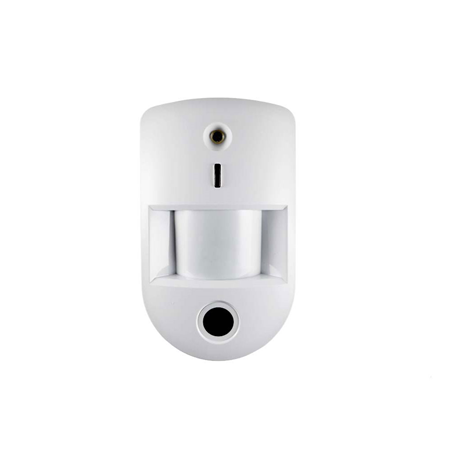

VST-862 ist eine Kamera mit passivem Infrarot-Bewegungsmelder (PIR). Sie ist in der Lage, bei Bewegungserkennung Funksignale und aufgenommene Bilder (Bildqualität bis zu 640 x 480 Pixel) an die Alarmzentrale zu senden.
Die PIR-Kamera ist so konzipiert, dass sie bei einer Montagehöhe von 2 Metern über dem Boden eine typische Erfassungsreichweite von 12 Metern bietet. Bei tierimmunen Modellen wird eine tierimmune Reichweite von 7 Metern gewährleistet, sodass Ihre Haustiere innerhalb dieser Entfernung keine Fehlalarme auslösen. Bei Modellen, die mit dem Repeater RP-29/Router RMB-29 von Climax kompatibel sind (nur P5-Modelle), kann die Funkreichweite weiter in schwer zugängliche Bereiche ausgedehnt werden.
Die PIR-Kamera besteht aus einer zweiteiligen Konstruktion, bestehend aus einer Abdeckung und einer Basis. Die Abdeckung enthält die gesamte Elektronik und Optik, während die Basis der Befestigung dient. Die Basis verfügt über Ausbrechöffnungen, die eine Montage sowohl auf einer flachen Oberfläche als auch in einer Ecksituation mit einer dreieckigen Halterung für die Eckmontage ermöglichen.
Die Serie VST-862 umfasst folgende Modelle:
Modellname
Blitz-LED
Infrarot-LED
Tierimmun
Kompatibel mit Repeater
VST-862-(P5)
V
Nur P5-Modell
VST-862-IL-(P5)
V
Nur P5-Modell
VST-862P-(P5)
V
V
Nur P5-Modell
VST-862P-IL-(P5)
V
V
Nur P5-Modell

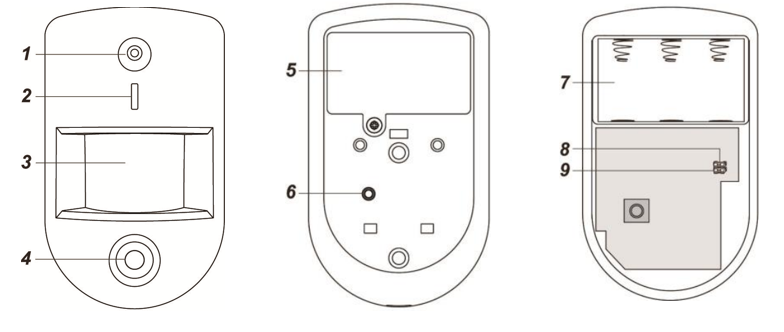

Teilebezeichnung
1. Blitz-LED / Infrarot-LED
Die Blitz-LED (für 862(P)) bzw. die Infrarot-LED (für 862(P)-IL) liefert ausreichend Licht für die Bildaufnahme bei schwachen Lichtverhältnissen.
2. Blaue LED/Funktionstaste
Blaue LED:
(Einzelheiten entnehmen Sie bitte der nachstehenden Beschreibung der LED-Anzeige)
Verwendung der Funktionstaste:
Halten Sie die Taste 3 Sekunden lang gedrückt, um einen Anlerncode zu senden, und lassen Sie sie los, wenn die blaue LED leuchtet. (Bei der batteriebetriebenen Alarmzentrale drücken Sie die Taste nach dem 3-sekündigen Gedrückthalten bitte erneut eine Sekunde lang, um einen Anlerncode zu senden.)
Drücken Sie die Taste einmal, um den Testmodus für 3 Minuten zu aktivieren.
Drücken Sie die Taste einmal, um einen Anlerncode an den Repeater/Router zu senden. (Nur P5-Modelle)
3. IR-Sensor
4. PIR-Kameralinse
5. Batteriefachabdeckung
6. Sabotageschalter
7. Batteriefach
8. Jumper-Schalter zur Empfindlichkeitseinstellung (JP3)
Jumper Off wenn der Jumper entfernt oder auf einem Pin „geparkt“ ist.
Jumper On: Der Jumper ist eingesetzt und verbindet die beiden Pins.
Jumper On: Die Empfindlichkeitsstufe des PIR-Melders ist auf Hoch eingestellt.
Jumper Off: Die Empfindlichkeitsstufe des PIR-Melders ist auf Normal eingestellt. (Werkseinstellung)
Jumper-Schalter für Ruhezeit-Timer (JP2)
Jumper Off wenn der Jumper entfernt oder auf einem Pin „geparkt“ ist.
Jumper On: Der Jumper ist eingesetzt und verbindet die beiden Pins.
Jumper On: Nach einer Bewegungserkennung wechselt die PIR-Kamera nicht in den Ruhemodus und sendet bei erneuter Auslösung sofort wieder das Erkennungssignal (Werkseinstellung).
Jumper Off: Die PIR-Kamera verfügt nach einer Bewegungserkennung über eine „Ruhezeit“ von ca. 1 Minute, um Energie zu sparen.
Funktionen
LED-Anzeige
Im normalen Betriebsmodus leuchtet die blaue LED nur in den folgenden Situationen:
Wenn sich die PIR-Kamera in einem Zustand mit niedrigem Batteriestand befindet, blinkt die blaue LED bei jeder Übertragung einer erkannten Bewegung 2 Sekunden lang.
Wenn die Abdeckung geöffnet und der Sabotageschalter ausgelöst wird, blinkt die blaue LED 2 Sekunden lang, um anzuzeigen, dass ein „Tamper“-Signal gesendet wird.
Solange der Sabotagezustand anhält, blinkt die blaue LED bei jeder Übertragung einer erkannten Bewegung 2 Sekunden lang.
Wenn die PIR-Kamera in den Testmodus wechselt, blinkt die blaue LED 1 Sekunde lang. Während des Testmodus blinkt die blaue LED zudem 2 Sekunden lang, sobald eine Bewegung erkannt wird.
Während der 30-sekündigen Aufwärmphase der PIR-Kamera blinkt die blaue LED langsam.
Wenn die PIR-Kamera unter Fehlerbedingungen (niedriger Batteriestand, ausgelöster Sabotageschalter) aufgenommene Bilder überträgt, blinkt die blaue LED durchgehend.
Bildaufnahme
Wenn die Alarmanlage scharf geschaltet ist, nimmt die PIR-Kamera bei Bewegungserkennung 1, 3 oder 6 Alarmbilder in einer Auflösung von 640 x 480 oder 320 x 240 auf (über die Alarmzentrale programmierbar). Sie können die PIR-Kamera auch manuell über die Alarmzentrale zur Aufnahme eines Bildes veranlassen. Die aufgenommenen Bilder werden zur Ansicht durch die Benutzer an die Alarmzentrale übertragen.
Hinweis:
Wenn Ihre PIR-Kamera an einem Ort installiert ist, an dem sich im Sichtfeld der Kamera eine komplexe Umgebung mit intensivem Licht oder vielen Farben befindet, werden die aufgenommenen Bilder eine große Dateigröße aufweisen, was bei der Übertragung der Bilder an die Alarmzentrale möglicherweise zu einem Abbruch führen kann.
Aufwärmphase
Wenn das System der Alarmzentrale in den Scharf-Modus wechselt oder wenn die PIR-Kamera in den Testmodus versetzt wird, wärmt sich die PIR-Kamera 30 Sekunden lang auf. Während dieser 30-sekündigen Aufwärmphase wird die PIR-Kamera nicht aktiviert. Die blaue LED blinkt während der Aufwärmphase langsam, jedoch nur, wenn die PIR-Kamera in den Testmodus versetzt wird.
Schlaf-Timer
Wenn Jumper-Schalter 2 auf Off gestellt ist, verfügt die PIR-Kamera über eine „Schlafzeit“ von ca. 1 Minute, um Strom zu sparen. Nach der Übertragung einer erkannten Bewegung sendet die PIR-Kamera 1 Minute lang keine weitere Übertragung. Jede während dieser Zeit erkannte Bewegung setzt die Schlafzeit auf 1 Minute zurück. Eine kontinuierliche Bewegung vor der PIR-Kamera entlädt die Batterie daher nicht.
Batterie und Erkennung niedriger Batteriespannung
Die PIR-Kamera verwendet drei CR123A 3V-Lithiumbatterien als Stromquelle. Entfernen Sie die Batteriefachabdeckung und setzen Sie die Batterien ein, um die PIR-Kamera zu aktivieren.
Die PIR-Kamera verfügt über eine Funktion zur Erkennung niedriger Batteriespannung. Bei niedriger Batteriespannung sendet die PIR-Kamera ein Signal für niedrige Batteriespannung an die Alarmzentrale. Wird bei niedriger Batteriespannung eine Bewegung erkannt, blinkt die blaue LED 2 Sekunden lang.
Drücken Sie beim Batteriewechsel nach dem Entfernen der alten Batterie zweimal den Sabotageschalter oder die Funktionstaste, um eine vollständige Entladung sicherzustellen, bevor Sie neue Batterien einsetzen.
Sabotageschutz
Die PIR-Kamera ist durch einen Sabotageschalter geschützt, der bei ordnungsgemäßer Installation der PIR-Kamera zusammengedrückt wird. Wird die PIR-Kamera von der Montagefläche entfernt oder ihre Abdeckung geöffnet, wird der Sabotageschalter aktiviert, und die PIR-Kamera sendet ein Sabotagesignal an die Alarmzentrale, um den Benutzer auf diesen Zustand hinzuweisen. Wird bei geöffnetem Sabotageschalter eine Bewegung erkannt, blinkt die blaue LED 2 Sekunden lang.
Überwachung
Die PIR-Kamera führt regelmäßig einen Selbsttest durch, indem sie alle 30 bis 50 Minuten ein Überwachungssignal überträgt.
Testmodus
Der Testmodus dient dazu, den Erkennungsbereich der PIR-Kamera (nicht den Aufnahmebereich) zu überprüfen.
Drücken Sie die Funktionstaste einmal, um den Testmodus für 3 Minuten zu aktivieren; die blaue LED blinkt 1 Sekunde lang.
Die PIR-Kamera wärmt sich 30 Sekunden lang auf. Bitte lösen Sie die Kamera während dieser Aufwärmphase nicht aus.
Nach der Aufwärmphase können Sie die PIR-Kamera auslösen, um den IR-Erkennungsbereich zu überprüfen. Wird die PIR-Kamera ausgelöst, blinkt die blaue LED 2 Sekunden lang.
Damit der Testmodus reibungslos abläuft, wird empfohlen, den Schlaf-Timer zu deaktivieren.
Anlernen
Entfernen Sie die Batteriefachabdeckung, indem Sie die Batteriefachschraube lösen.
Setzen Sie die Batterien ein. Richten Sie die Batterie entsprechend der Polaritätsanzeige aus.
Versetzen Sie die Alarmzentrale in den Anlernmodus; Details finden Sie im Handbuch der Alarmzentrale.
Halten Sie die Funktionstaste 3 Sekunden lang gedrückt und lassen Sie die Taste los, sobald die blaue LED aufleuchtet. (Bei batteriebetriebenen Alarmzentralen drücken Sie die Funktionstaste nach dem 3-sekündigen Gedrückthalten bitte erneut für eine Sekunde.)
Die blaue LED leuchtet im Anlernmodus 25 Sekunden lang; fügen Sie die PIR-Kamera während dieser Zeit der Alarmzentrale hinzu (beachten Sie zum Abschluss des Anlernvorgangs die Anleitung Ihrer Alarmzentrale). Wird die PIR-Kamera erfolgreich der Alarmzentrale hinzugefügt, blinkt die blaue LED zur Bestätigung 6-mal. Wird die PIR-Kamera nicht innerhalb von 25 Sekunden hinzugefügt, wiederholen Sie bitte den Anlernvorgang.
Hinweis:
Ist die PIR-Kamera bereits in einer Alarmzentrale vorhanden, müssen Sie die PIR-Kamera zunächst aus dieser Alarmzentrale entfernen, bevor Sie sie in einer anderen Alarmzentrale anlernen können.
Beim Anlernen der PIR-Kamera an einen Repeater/Router drücken Sie die Funktionstaste bitte nur einmal (anstatt sie 3 Sekunden lang gedrückt zu halten), um einen Anlerncode zu senden. (Nur bei P5-Modellen)
Gehtest
Nachdem die PIR-Kamera angelernt wurde, versetzen Sie die Alarmzentrale in den Modus „Gehtest“, halten Sie die PIR-Kamera am gewünschten Ort und drücken Sie die Funktionstaste, um zu bestätigen, dass sich dieser Standort innerhalb der Signalreichweite der Alarmzentrale befindet; beachten Sie zum Abschluss des Gehtests das Handbuch der Alarmzentrale.
Sobald Sie zufrieden sind, dass die PIR-Kamera am gewählten Standort funktioniert, können Sie mit der Montage fortfahren.
Betriebsbereich der PIR-Kamera bearbeiten
Befolgen Sie die nachstehenden Anweisungen, um den Bereich der PIR-Kamera in der Alarmzentrale zu ändern
Verwenden Sie die Funktion Gerät bearbeiten der Alarmzentrale, um die Bereichseinstellung der PIR-Kamera zu ändern.
Halten Sie die Funktionstaste an der PIR-Kamera 3 Sekunden lang gedrückt, um ein Signal an die Alarmzentrale zu senden, und lassen Sie die Taste los, sobald die LED aufleuchtet. (Bei batteriebetriebenen Alarmzentralen drücken Sie die Funktionstaste nach dem 3-sekündigen Gedrückthalten bitte erneut für eine Sekunde, um ein Signal zu senden.)
Installation
Installationsrichtlinie
Die PIR Camera ist so konzipiert, dass sie mit den mitgelieferten Befestigungsschrauben und Dübeln entweder auf einer flachen Oberfläche oder in einer Ecksituation montiert werden kann.
Der Sockel verfügt über Ausbrechöffnungen, an denen das Kunststoffmaterial dünner ist, für Montagezwecke. Zwei Ausbrechöffnungen dienen der Oberflächenmontage, und eine dreieckige Montagehalterung wird für die Eckmontage verwendet.

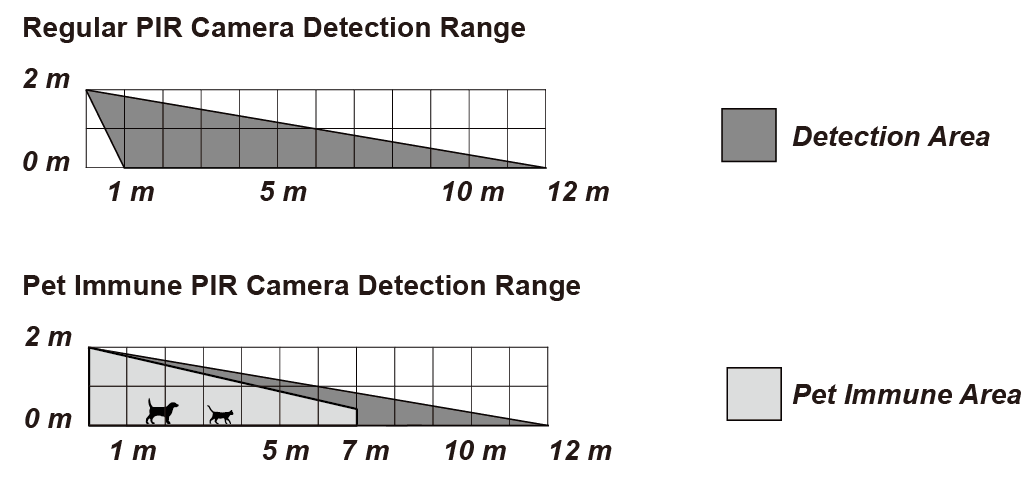

Der Erfassungsbereich beträgt bis zu 12 Meter, wenn die PIR Camera 2 Meter über dem Boden montiert wird.
Die Pet-Immune-Modelle bieten einen typischen PET IMMUNE-Bereich von 7 Metern, wenn sie in einer Höhe von 1,9 bis 2 Metern über dem Boden montiert werden. Bei Bedarf können Sie die Höhe der PIR Camera entsprechend der Größe Ihres Haustiers anpassen, um eine optimale Tierimmunitätsleistung zu erzielen. Ein höherer Montageort bietet einen größeren tierimmunen Bereich, vergrößert aber auch den toten Winkel unterhalb der PIR Camera.
Wenn die VST-862 mit einer drehbaren Halterung montiert wird, verfügt sie nicht über den regulären Erfassungsbereich (wie im Diagramm dargestellt) oder den typischen tierimmunen Bereich.
Es wird empfohlen, die PIR Camera an folgenden Orten zu installieren
Montieren Sie sie an einer Stelle, an der Tiere nicht durch Klettern auf Möbel oder andere Objekte in den Erfassungsbereich gelangen können.
Richten Sie den Melder nicht auf Treppen, die von Tieren erklommen werden können.
In einer Position, sodass sich ein Eindringling normalerweise quer durch das Sichtfeld des PIR bewegen würde.
Für beste Leistung zwischen 1,9 und 2 m über dem Boden.
In einer Ecke, um das breiteste Sichtfeld zu erhalten.
An einer Stelle, an der das Sichtfeld nicht behindert wird, z. B. durch Vorhänge, Dekorationsgegenstände usw.

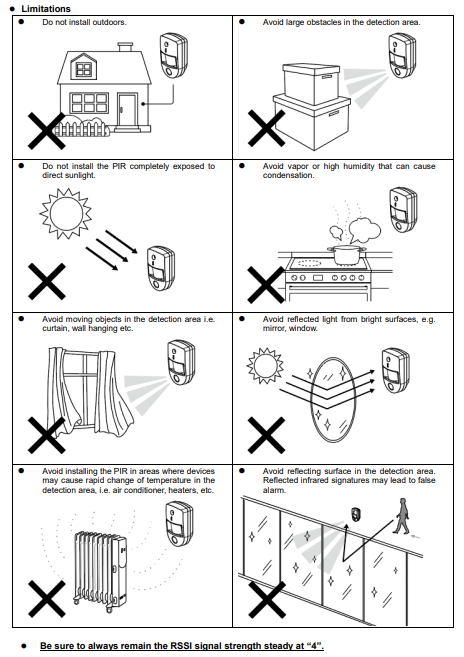

Einschränkungen
Installieren Sie die PIR Camera nicht vollständig direkter Sonneneinstrahlung ausgesetzt.
Vermeiden Sie die Installation der PIR Camera in Bereichen, in denen Geräte schnelle Temperaturänderungen im Erfassungsbereich verursachen können, z. B. Klimaanlagen, Heizungen usw.
Vermeiden Sie große Hindernisse im Erfassungsbereich.
Nicht direkt auf Wärmequellen wie Feuerstellen oder Heizkessel richten, und nicht oberhalb von Heizkörpern anbringen.
Vermeiden Sie bewegliche Objekte im Erfassungsbereich, z. B. Vorhänge, Wandbehänge usw.
Achten Sie stets darauf, dass die RSSI-Signalstärke konstant bei 4 bleibt.
Montage der PIR Camera
Der PIR ist so konzipiert, dass er mit den mitgelieferten Befestigungsschrauben und Dübeln entweder auf einer flachen Oberfläche oder in einer Ecksituation montiert werden kann.
Für die Eckmontage wird eine dreieckige Halterung mitgeliefert, die zusätzlichen Rücksabotageschutz bietet. Die Halterung verfügt außerdem über zwei Ausbrechöffnungen zur Wandmontage.
Für die Oberflächenmontage wird eine optionale drehbare Halterung mitgeliefert, mit der Benutzer den Erfassungsbereich anpassen können. Mit der drehbaren Halterung kann die VST-862 horizontal um 80 Grad und vertikal um 70 Grad gedreht werden, um eine optimale Abdeckung zu erzielen.
Eckmontage:
Brechen Sie die beiden Ausbrechöffnungen an der dreieckigen Halterung heraus.
Verwenden Sie die beiden Löcher als Schablone, um Löcher in die Eckoberfläche zu bohren.
Setzen Sie die Wanddübel ein.
Schrauben Sie die dreieckige Halterung in die Wanddübel, wobei die beiden nach oben zeigenden Spitzen zu Ihnen zeigen.
Setzen Sie die PIR Camera auf die Haken der dreieckigen Halterung.
Oberflächenmontage:
Öffnen Sie die Abdeckung, indem Sie die Abdeckungsschraube mit einem Kreuzschlitzschraubendreher lösen. Schrauben Sie die drehbare Halterung an die Wand.

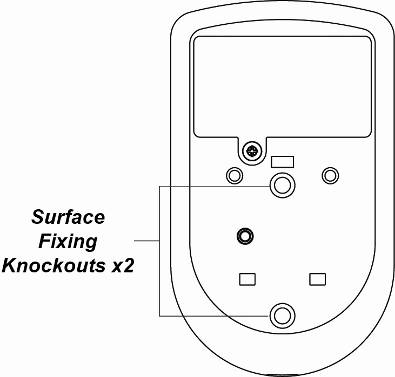

Brechen Sie die 2 Ausbrechöffnungen für die Oberflächenmontage in der Mitte des Sockels heraus.
Verwenden Sie die Löcher als Schablone, um Löcher in die Oberfläche zu bohren.
Setzen Sie die Wanddübel ein, wenn die Montage in Putz oder Ziegel erfolgt.
Schrauben Sie den Sockel in die Wanddübel.
Setzen Sie die Abdeckung auf den Sockel und ziehen Sie sie fest.

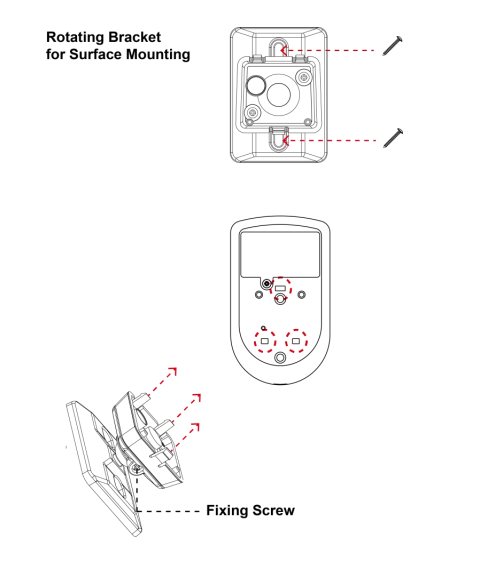

Oberflächenmontage mit drehbarer Halterung (optionales Zubehör, separat erhältlich):
Code der drehbaren Halterung: VESTA-212
Die drehbare Halterung kann mit den mitgelieferten Schrauben an der Wand montiert werden.
Schrauben Sie die drehbare Halterung an die Wand
Setzen Sie die 3 Haken der drehbaren Halterung entsprechend in die 3 Löcher des Sockels ein.
Drehen Sie die Halterung in den gewünschten Erfassungsbereich und ziehen Sie die Befestigungsschraube fest.
Hinweis: Ein Steuerungsfehler bzw. Kontrollfehler entsteht dadurch, dass ein Gerät, in der Regel PIRCAM bzw. die PIR-Kamera, nicht durch 4 Sekunden langes Drücken der Lerntaste angemeldet wurde.
Quelle und englisches Original: VESTA Guide – VESTA-007-1. Alle Angaben ohne Gewähr — maßgeblich ist das Original des Herstellers. Weitere deutsche Anleitungen finden Sie in unserer Anleitungs-Übersicht.
