OPDC-1-F1
Optischer Türkontakt
VESTA-006 Spezifikation
Der Optische Türkontakt mit integriertem Infrarot-Sensor überwacht das Öffnen/Schließen von festgelegten Vorrichtungen (z. B. Tür oder Fenster). Durch den Einsatz der Infrarot-Erkennungstechnologie kann der OPDC erkennen, ob die Tür oder das Fenster geöffnet oder geschlossen ist, ohne dass ein zusätzlicher Magnet erforderlich ist. Der OPDC überträgt Alarmsignale, sobald er eine Veränderung erkennt, und schützt so Ihr Zuhause.
Der Optische Türkontakt besteht aus einem Deckel und einer Grundplatte. Die Grundplatte enthält die gesamte Elektronik und dient zur Befestigung des Geräts. Ein eingebauter Sabotageschalter auf der Platine bietet Schutz vor unbefugtem Öffnen des Geräts.

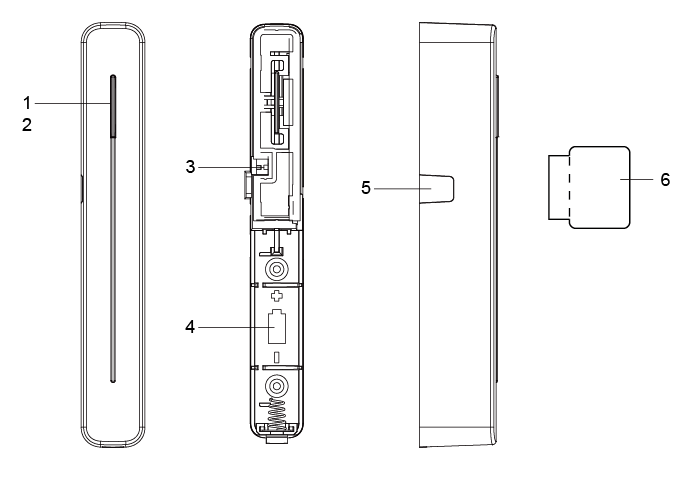

Bestandteile im Überblick
LED-Anzeige
Lern-/Testtaste
Drücken Sie die Testtaste, um einen Lerncode zu übertragen.
Drücken Sie die Testtaste einmal, um für 3 Minuten in den Testmodus zu wechseln.
Sabotageschutz
Batterie
Infrarot-Erfassungsbereich
Reflektor-Aufkleber
LED-Anzeige
Im Normalbetrieb bleibt die LED-Anzeige ausgeschaltet, außer in folgenden Situationen:
Wenn der Sabotageschalter des Optischen Türkontakts ausgelöst wird.
Jedes Mal, wenn der Optische Türkontakt bei Sabotage- oder Niedrigbatteriezustand aktiviert wird.
Jedes Mal, wenn der Türkontakt im Testmodus aktiviert wird und das Signal überträgt.
Überwachung
Der Optische Türkontakt überträgt im Normalbetrieb automatisch in zufälligen Abständen von 30 bis 50 Minuten periodische Überwachungssignale an die Alarmzentrale.
Wenn die Alarmzentrale innerhalb eines voreingestellten Zeitraums kein Signal vom Optischen Türkontakt empfängt, zeigt die Alarmzentrale an, dass bei diesem Türkontakt ein Signalausfall vorliegt.
Sabotageschalter
Er dient dem Schutz vor unbefugtem Öffnen des Deckels. Wenn der Sabotageschutz ausgelöst wird, sendet der Optische Türkontakt zur Meldung ein Signal an die Alarmzentrale, und die LED leuchtet ebenfalls auf.
Batterie
Der Optische Türkontakt verwendet eine 1,5V AAA Alkalibatterie als Stromquelle und ist zudem in der Lage, einen niedrigen Batteriestand zu erkennen. Bei niedrigem Batteriestand wird zusammen mit der regulären Übertragung ein Signal für niedrigen Batteriestand an die Alarmzentrale gesendet. Die LED leuchtet auf, wenn der Türkontakt bei niedrigem Batteriestand aktiviert wird. Ist die Batterie vollständig erschöpft, stellt der Optische Türkontakt sämtliche Funktionen ein, und die LED blinkt alle 4 Sekunden.
Batteriewechsel

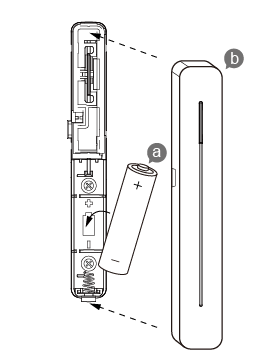

Halten Sie den Bereich der Lern-/Testtaste fest und ziehen Sie die Frontabdeckung vorsichtig nach oben ab. Entnehmen Sie die alte Batterie wie in Abbildung 1 gezeigt, und drücken Sie anschließend 5-6 Mal die Lern-/Testtaste, um die Restladung vollständig zu entladen. Setzen Sie eine neue Batterie ein und bringen Sie die Abdeckung wieder an, wie in Abbildung 2 gezeigt.
Abbildung 1Abbildung 2
Testmodus
Der Optische Türkontakt kann durch einmaliges Drücken der Testtaste auf der Frontabdeckung für 3 Minuten in den Testmodus versetzt werden. Während des Testmodus leuchtet die LED-Anzeige bei Auslösung auf. Bei jedem Drücken der Testtaste überträgt der Optische Türkontakt ein Testsignal an die Alarmzentrale zur Prüfung der Funkreichweite und setzt den Testmodus wieder auf die volle Dauer von 3 Minuten zurück. Nach Ablauf der 3 Minuten wird der Testmodus automatisch beendet und der Normalbetrieb wieder aufgenommen.
Erste Schritte
Schritt 1: Verwenden Sie einen Schlitzschraubendreher, um ihn in die Öffnung am unteren Rand der Abdeckung einzusetzen.
Schritt 2: Drücken Sie den Schlitzschraubendreher vorsichtig nach oben und entfernen Sie die obere Abdeckung.
Schritt 3: Setzen Sie die Batterie in das Batteriefach ein. Bitte vermeiden Sie es, während des Betriebs direkt in den Infrarot-Erfassungsbereich zu blicken.
Schritt 4: Versetzen Sie die Alarmzentrale in den Lernmodus, Einzelheiten hierzu finden Sie im Handbuch der Alarmzentrale.
Schritt 5: Drücken Sie die Testtaste am Optischen Türkontakt, um ein Signal an die Alarmzentrale zu senden.
Schritt 6: Wenn die Alarmzentrale das Signal erfolgreich empfängt, sollte die Alarmzentrale entsprechend reagieren (z. B. durch Signaltöne). Weitere Informationen zum Abschluss des Anlernvorgangs finden Sie im Handbuch Ihrer Alarmzentrale.
Schritt 7: Nachdem der Optische Türkontakt angelernt wurde, versetzen Sie die Alarmzentrale in den Modus „Walk Test“. Halten Sie den Optischen Türkontakt an der gewünschten Position und drücken Sie die Testtaste, um zu prüfen, ob sich diese Position innerhalb der Signalreichweite der Alarmzentrale befindet.
Schritt 8: Sobald Sie mit der gewählten Position des Optischen Türkontakts zufrieden sind, fahren Sie mit der Installation fort.

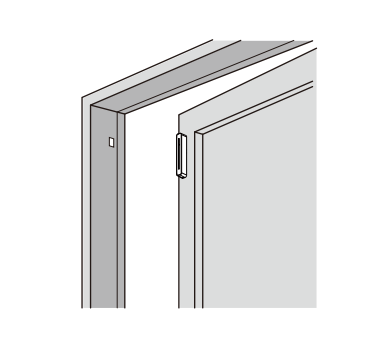

Montage des Türkontakts
Suchen Sie einen geeigneten Ort für die Installation des Türkontakts. Es wird empfohlen, den optischen Türkontakt am stabileren Objekt (z. B. Türrahmen oder Fensterrahmen) zu montieren. Bitte stellen Sie sicher, dass sich der Ort vor der Montage innerhalb der Signalreichweite der Alarmzentrale befindet.
Schritt 1: Die Montagefläche sollte sauber, trocken und glatt sein. Reinigen Sie die Montagefläche bei Bedarf mit einem geeigneten Entfetter.
Schritt 2: Entfernen Sie die Schutzfolie von einer Seite des doppelseitigen Klebepads. Bringen Sie es auf der Rückseite des Geräts an und drücken Sie es 30 Sekunden lang fest an, um einen guten Kontakt sicherzustellen.
Schritt 3: Entfernen Sie die andere Schutzfolie und drücken Sie den optischen Türkontakt fest an der gewünschten Stelle an. Bitte vermeiden Sie es, das Klebepad auf einer unebenen Oberfläche anzubringen, oder bringen Sie es erneut an.
Schritt 4: Markieren Sie die Position für den Reflektoraufkleber. Der Reflektoraufkleber muss auf der gegenüberliegenden Seite des Infrarot-Erfassungsbereichs angebracht werden. Der Abstand sollte bei geschlossener Tür/geschlossenem Fenster nicht mehr als 3mm betragen.
Schritt 5: Bringen Sie den Reflektoraufkleber an. Bitte vermeiden Sie es, den Reflektoraufkleber auf einer unebenen Oberfläche anzubringen, oder bringen Sie ihn erneut an.
Hinweis
Bitte bringen Sie das Klebepad NICHT auf einer Oberfläche mit abblätternder oder rissiger Farbe oder auf einer rauen Oberfläche an.
Bitte beachten Sie, dass das 3M-Klebeband nicht wiederverwendet werden kann.
Bitte setzen Sie den Infrarot-Erfassungsbereich KEINER direkten Sonneneinstrahlung aus.
