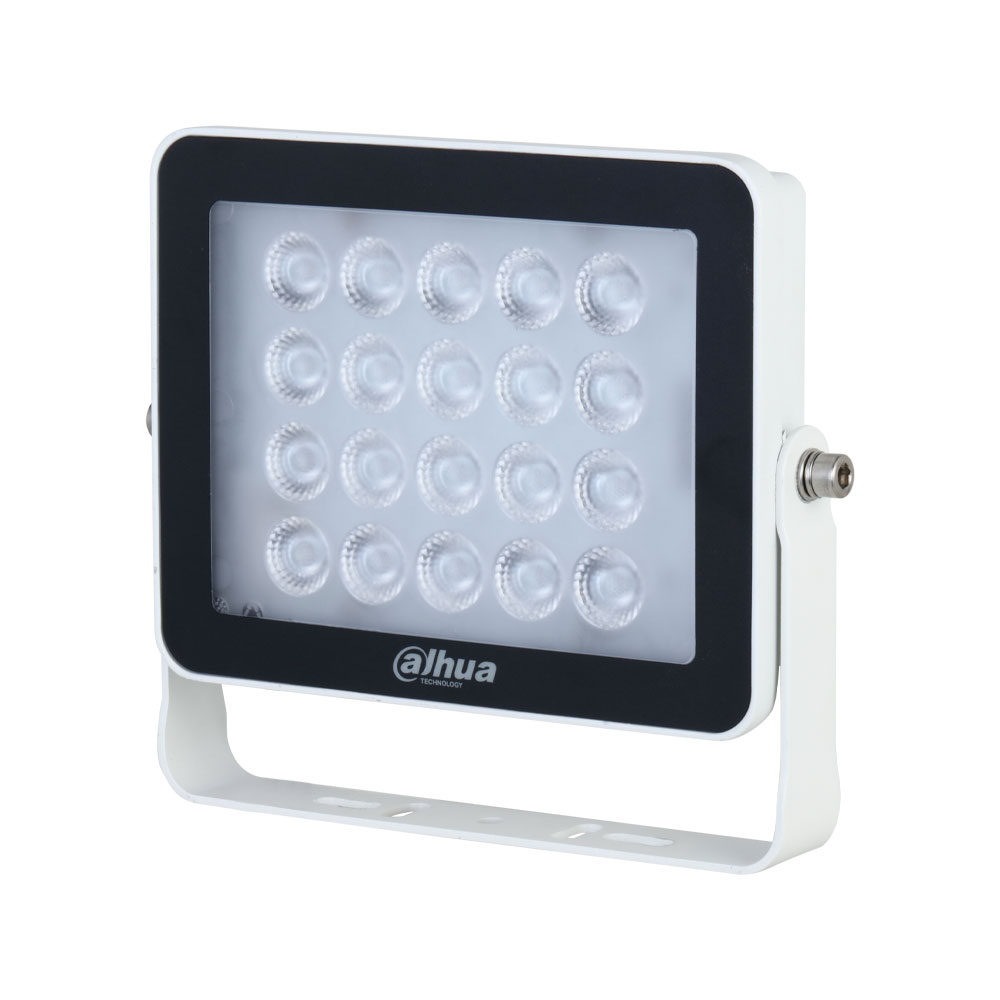

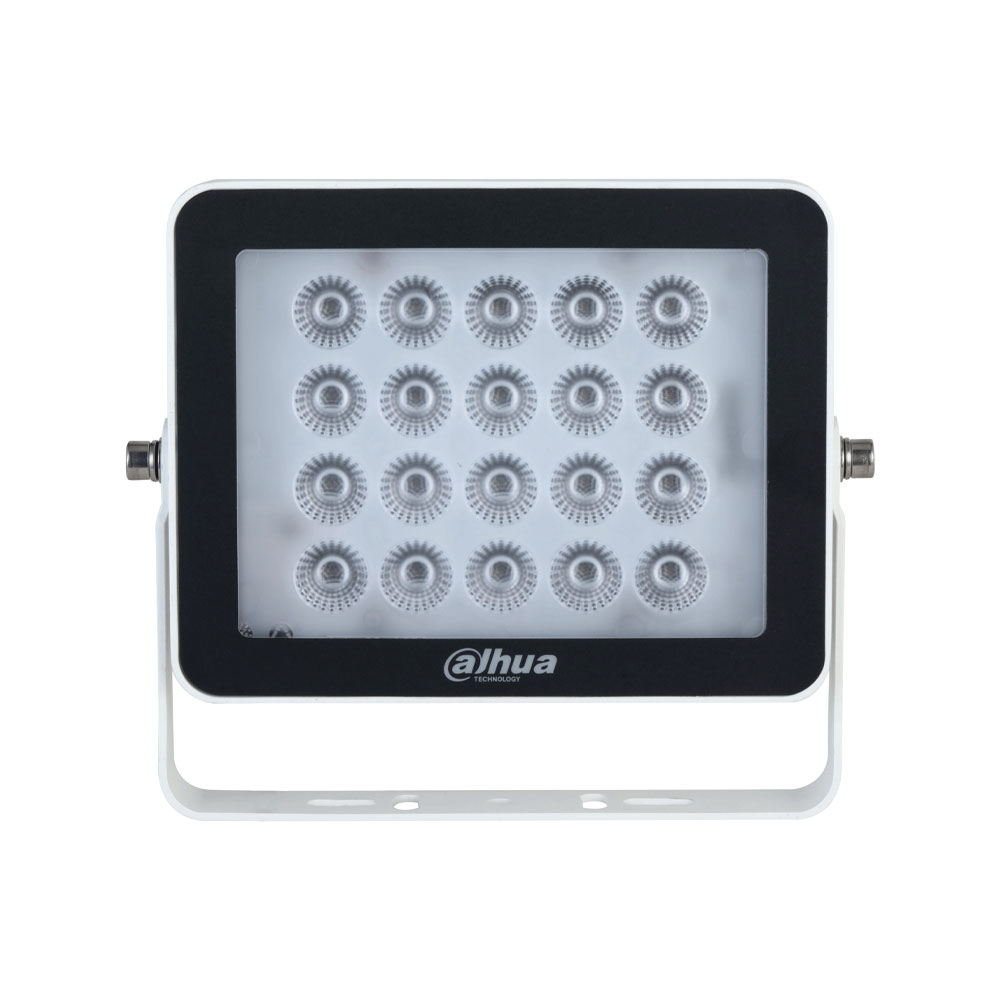

Produktbezeichnung von Dahua: DH-PFM522P-D1-IR
Viele Kameras leuchten mit ihrem eingebauten Infrarot nur 30 bis 50 m weit und nur in Blickrichtung. Der DH-PFM522P-D1-IR ergänzt diese Ausleuchtung gezielt: Er wirft ein gleichmäßiges, für Menschen unsichtbares Infrarotlicht (850 nm) bis zu 50 m weit und sorgt so für kontrastreiche Schwarz-Weiß-Bilder auf Parkplätzen, an Ein- und Ausfahrten, Toranlagen und Kontrollpunkten. Die einteilige Linse verteilt das Licht ohne Hotspots, die Helligkeit lässt sich stufenlos von 10 bis 100 % einstellen.
Der Strahler schaltet sich ab einer Umgebungshelligkeit von 30 Lux selbstständig ein. Über die RS-485-Schnittstelle lässt er sich zusätzlich von Kameras oder Steuerungen fernschalten, zum Beispiel passend zum Szenario (Dauerbetrieb, nur bei Bewegung, nur nachts). Das Druckguss-Aluminiumgehäuse ist IP66-wetterfest, IK10-schlagfest und für -30 °C bis +70 °C ausgelegt; ein Überspannungsschutz mit 6 kV (Gleichtakt) und 4 kV (Gegentakt) schützt die Elektronik.
Highlights
- 20 Infrarot-LEDs, 850 nm, Reichweite 15 bis 50 m, Abstrahlwinkel 20°
- Helligkeit stufenlos 10 bis 100 %, Einschaltschwelle 30 Lux
- Fernsteuerung über RS-485, szenarioabhängiges Ein- und Ausschalten
- Druckguss-Aluminium, IP66, IK10, Überspannungsschutz ±6 kV / ±4 kV
- Montage an Wand, Mast oder ebener Fläche, mehrachsig ausrichtbar
- 12 V DC, 13 W Nennleistung (Netzteil nicht enthalten)
Technische Daten
- Lichtquelle: LED, 20 Stück, Wellenlänge 850 nm
- Reichweite: 15 m bis 50 m
- Abstrahlwinkel: 20°
- Helligkeit: 10 bis 100 %, stufenlos einstellbar
- Einschaltschwelle: 30 Lux
- Schnittstelle: 1 x RS-485 (Fernsteuerung)
- Stromversorgung: 12 V DC, Nennleistung 13 W
- Schutzart: IP66, Vandalismusschutz IK10
- Überspannungsschutz: Gleichtakt ±6 kV, Gegentakt ±4 kV
- Betriebstemperatur: -30 °C bis +70 °C, 0 bis 90 % rF (nicht kondensierend)

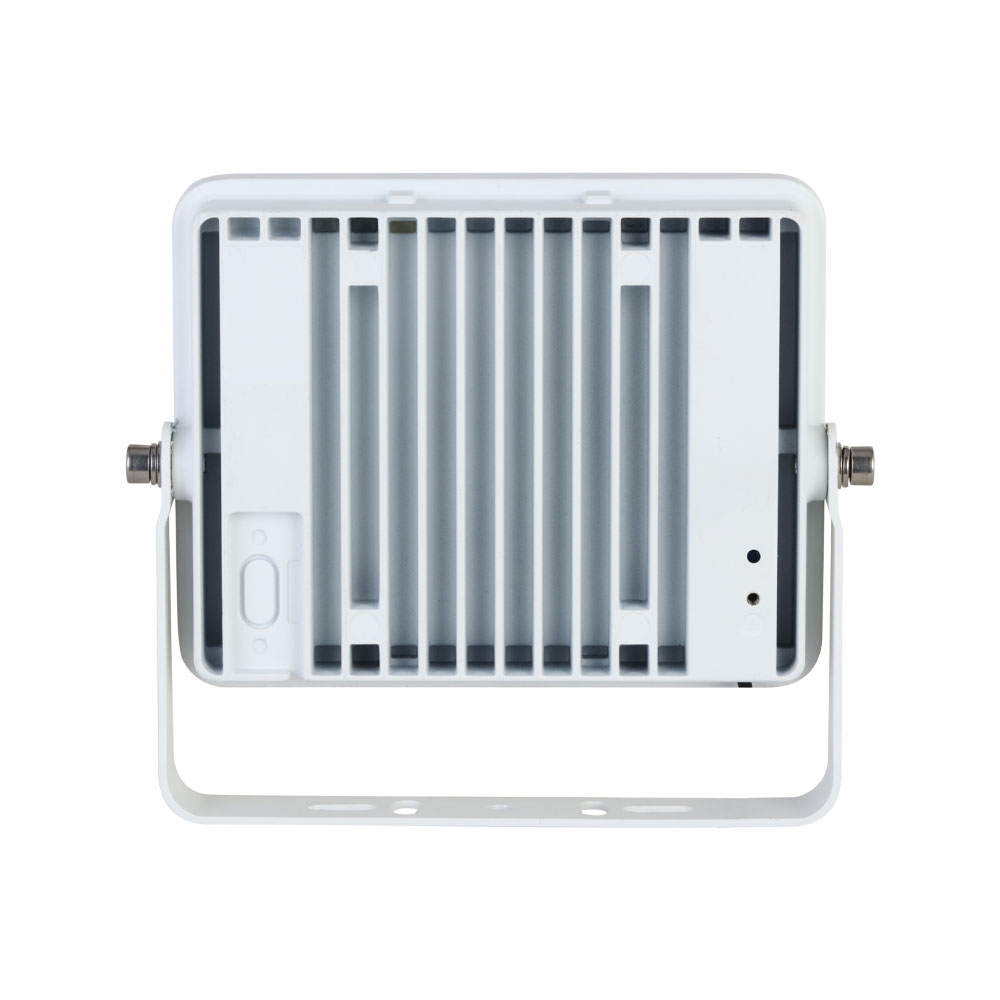

- Gehäuse: Aluminiumlegierung mit Druckguss-Abdeckung, weiß, einteilige Linse
- Maße: 186,4 x 160 x 31,5 mm (L x B x H), mit Halterung 242 x 210 x 84 mm
- Gewicht: 0,76 kg netto, 1,0 kg brutto
- Montage: Wandmontage, Mastmontage, Montage auf ebener Fläche
- Zertifizierungen: CE LVD (EN 62368-1), CE EMC (EN 55032, EN 55024, EN 55035, EN 61000-3-2, EN 61000-3-3), FCC Part 15B
Lieferumfang
- Dahua DH-PFM522P-D1-IR Infrarot-Strahler
- Installationsanleitung
Optionales Montagezubehör laut Datenblatt: PFA152-E Masthalterung, PFB603W Wandhalterung, PFA162 Halterung für ebene Flächen.
Datenblatt: Dahua DH-PFM522P-D1-IR Datenblatt (PDF, Englisch)
